0. 须知

• 所有的亚克力零件厚度为3mm规格。
• 机械臂所有关节处不要拧太紧，应让它可以自由活动，否则舵机转动时阻力太大会导致Arduino重启。
• 切勿手动蛮力转动舵机臂，否则会导致舵机损坏。
• 组装完成后的机械臂基座舵机、左臂舵机、右臂舵机、爪子舵机，分别接在摇杆控制板的D11 / D10 / D9 / D5 舵机接口。



1. 底座的组装

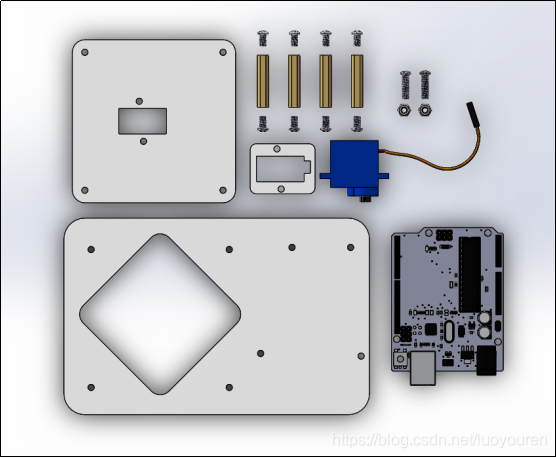

该部分安装所需要的零件如下，

种类	数量
20mm铜柱	4
M3×12mm螺丝	2
M3×6mm螺丝	8
M3普通螺母	2
SG90舵机	1
亚克力板	3
Arduino UNO R3主板	1
遥控板	1

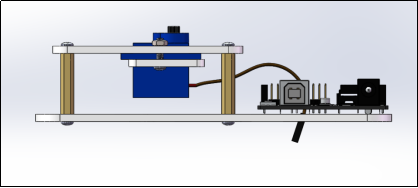

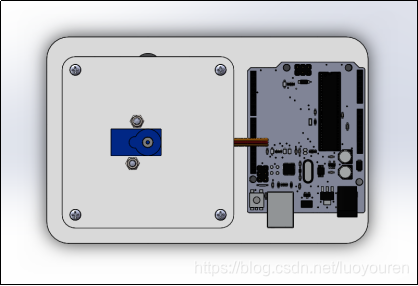

底座安装效果图如下，



2. 左臂的组装

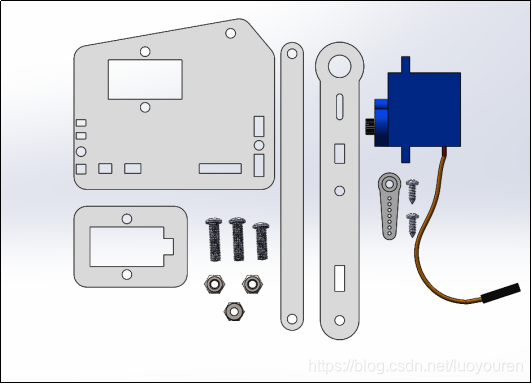

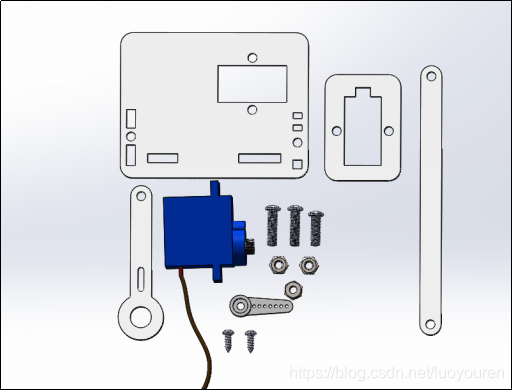

该部分的安装需要以下零件，

种类	数量
M3×12mm螺丝	2
M3×10mm螺丝	1
M1.5×6mm自攻螺丝	2
M3普通螺母	2
M3自锁螺母	1
SG90舵机	1
舵机单臂	1
亚克力板	4

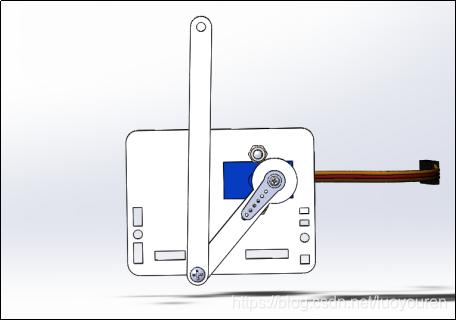

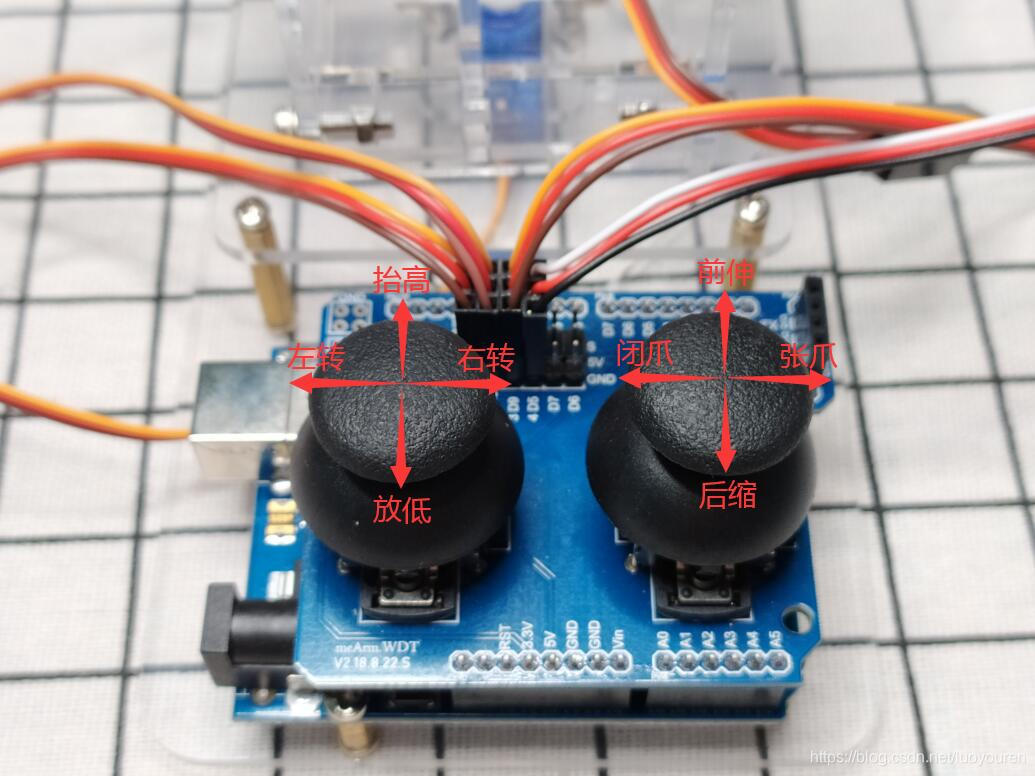

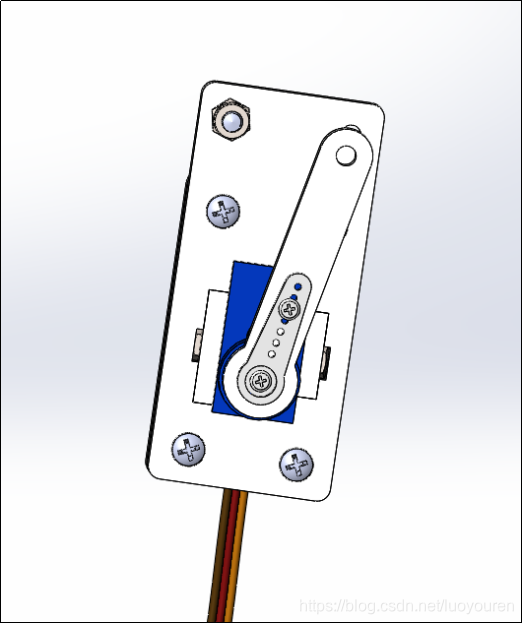

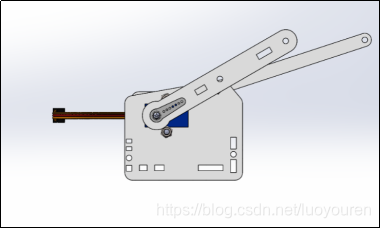

该步骤需要调整舵机角度，先为舵机安装上舵机臂，将Arduino板和遥控板装好后通电，舵机线插在D11舵机接口，推动左摇杆左右运动，让舵机顺时钟转到不能动，如下图（1）所示，然后逆时针转到不能动，如下图（2）所示。

                                                                                         图（1）顺时针转到头



                                                                                         图（2）逆时针转到头



3. 右臂的组装

该部分需要以下零件，



种类	数量
M3×12mm螺丝	2
M3×10mm螺丝	1
M1.5×6mm自攻螺丝	2
M3普通螺母	2
M3自锁螺母	1
SG90舵机	1
舵机单臂	1
亚克力板	4

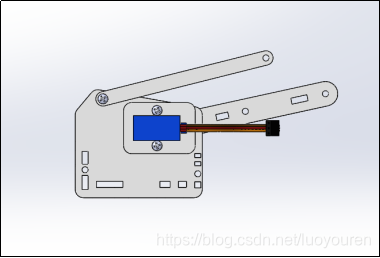

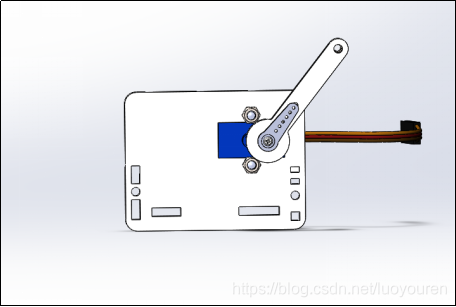

该步骤也需要调整舵机角度，先为舵机安装上舵机臂，将Arduino板和遥控板装好后通电，舵机线插在D11舵机接口，推动左摇杆左右运动，让舵机顺时钟转到不能动，如下图（1）所示，然后逆时针转到不能动，如下图（2）图所示。

                                                                                       图（1）顺时针转到头



                                                                                       图（2）逆时针转到头

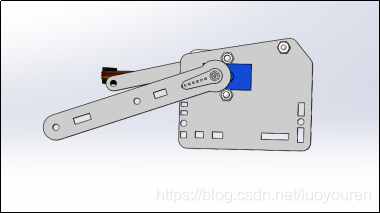

                                                                                       图（3）反面





4. 底板的安装

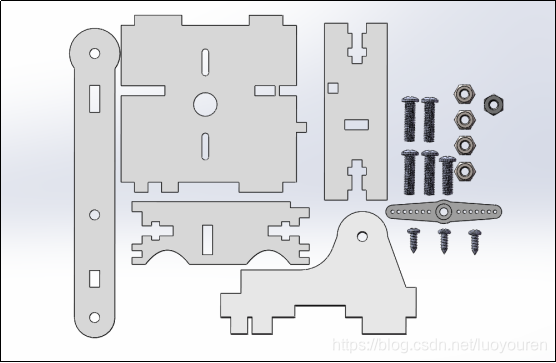

该部分需要以下零件，

种类	数量
M3×12mm螺丝	4
M3×10mm螺丝	1
M1.5×6mm自攻螺丝	3
M3普通螺母	4
M3自锁螺母	1
SG90舵机	1
舵机双臂	1
亚克力板	5

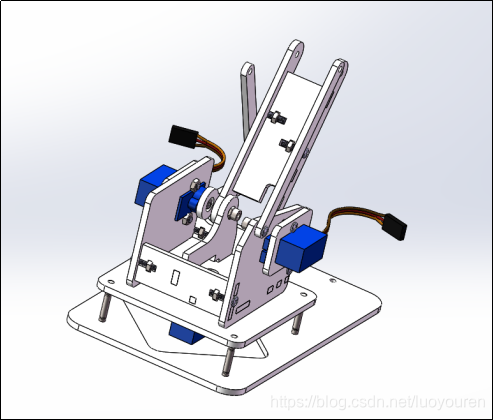

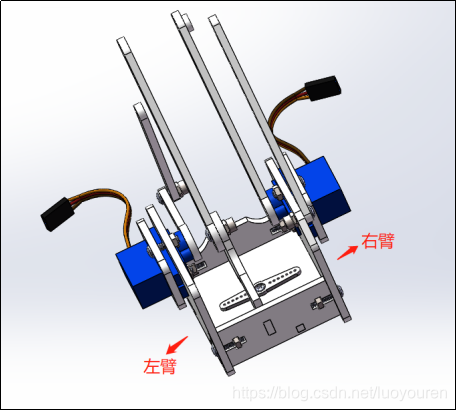

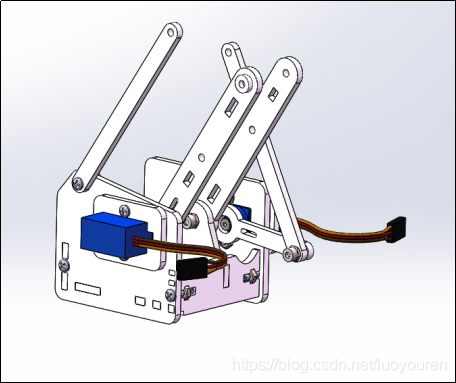

底板与左右两臂的安装效果图如下，







5. 支持板的安装

该部分需要以下零件，

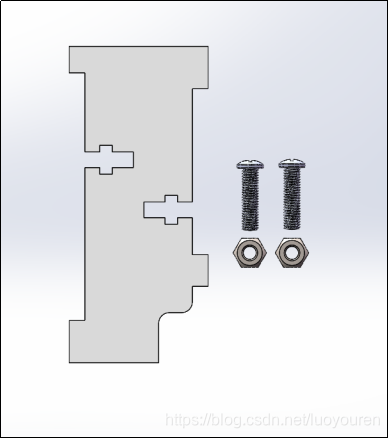

种类	数量
M3×12mm螺丝	2
M3普通螺母	2
亚克力板	1

安装效果图如下，



6. 爪子的组装

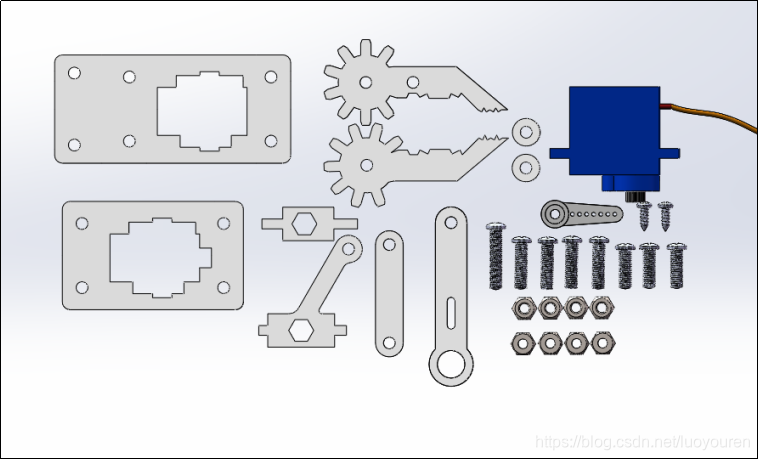

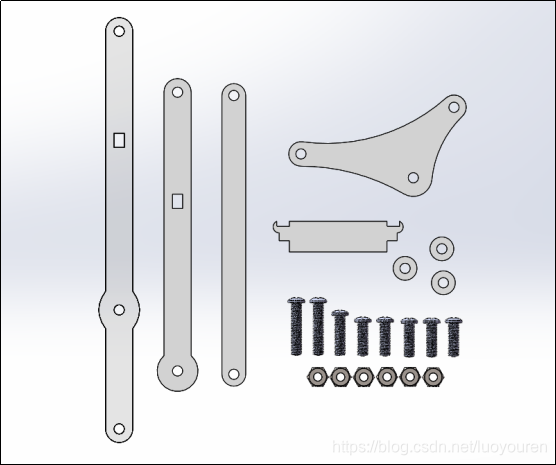

爪子由以下部分组成，

种类	数量
M3×16mm螺丝	1
M3×12mm螺丝	4
M3×10mm螺丝	3
M1.5×6mm自攻螺丝	3
M3普通螺母	4
M3自锁螺母	4
SG90舵机	1
舵机双臂	1
亚克力板	8





爪子舵机线插在D11舵机接口，推动左摇杆左右运动，应使舵机顺时钟转到不能动，如下图所示，

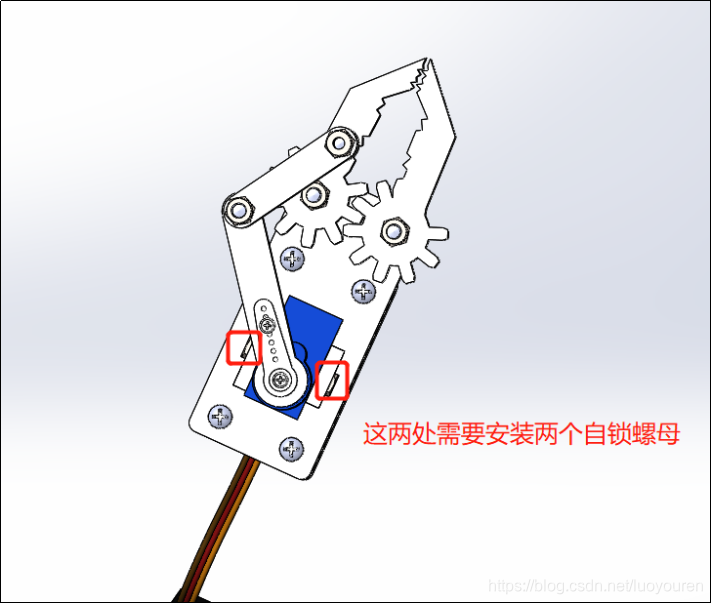

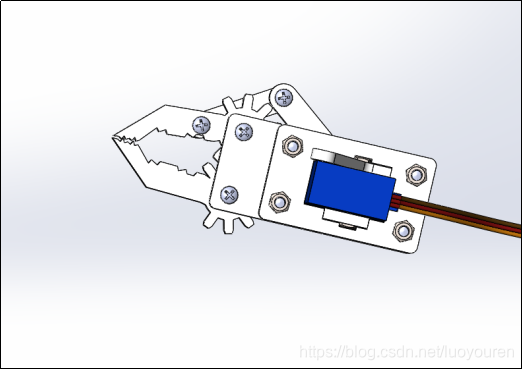

爪子合拢效果如下，

注意：若爪子不能正常开合，有两种情况，一是螺丝拧太紧了，二是舵机角度调试出现了问题，切记不要手动蛮力转动舵机臂，否则会导致舵机损坏。





7. 整体组装

需要零件如下，



种类	数量
M3×16mm螺丝	2
M3×12mm螺丝	1
M3×10mm螺丝	5
M3自锁螺母	6
亚克力板	5

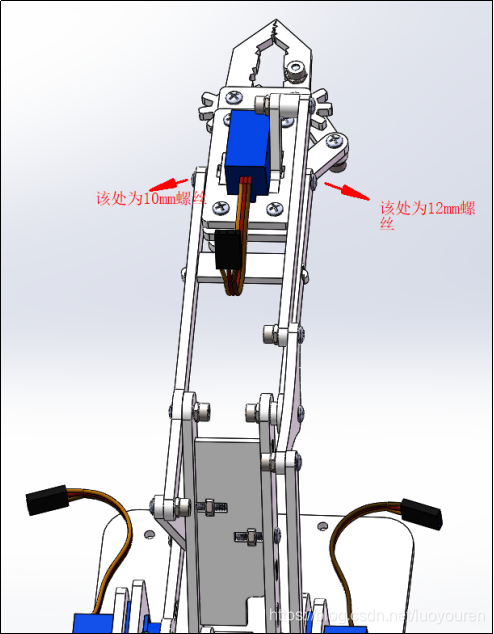

安装效果图如下，
