三角测距原理（通俗易懂版）

一句话：用两个观察点看同一个物体，形成一个三角形，通过三角形的几何关系算出物体有多远。 人眼的双目视觉、双目相机、部分激光雷达，用的都是这个原理。

---

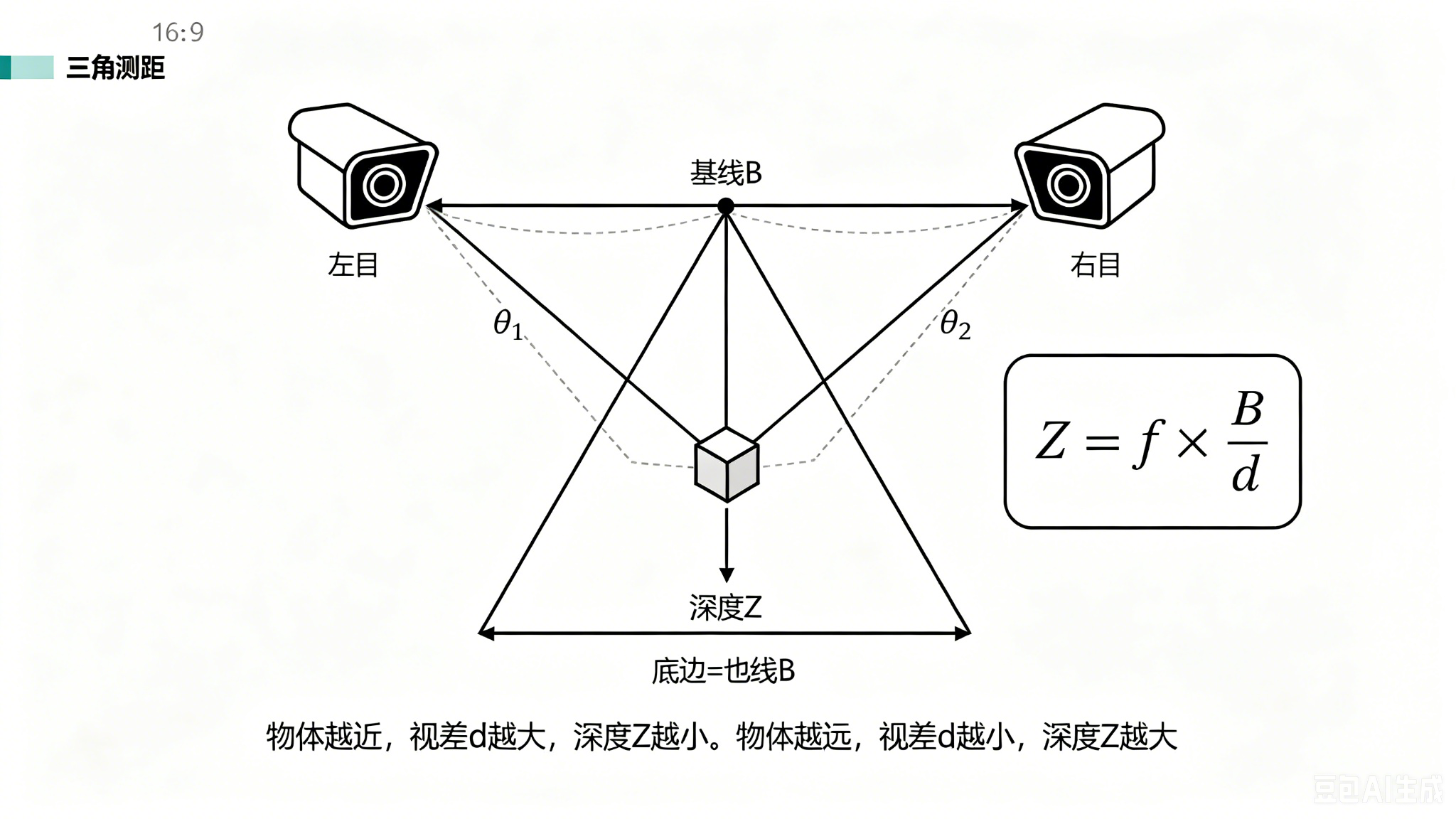

一、图中各部分含义

表格

标注	含义	通俗解释
左目 / 右目	两个摄像头（或两只眼睛）	就像你的左眼和右眼，从两个不同位置看同一个物体
基线 B	左右两个摄像头之间的距离	两只眼睛之间的距离，基线越远，测远距离越远
目标物体	你要测距的东西	图中的小立方体
深度 Z	物体到摄像头基线的垂直距离	就是 "物体离你有多远"
θ₁ / θ₂	左右视线与基线的夹角	左眼和右眼分别 "歪头" 多少度才能看到物体
f	摄像头焦距	镜头的光学参数，固定值
d	视差（左右图像中物体的像素位置差）	同一个物体，在左图和右图中的位置偏差

---

二、核心公式：Z = f × B /d

通俗推导

不用记复杂的三角函数，记住这个直觉：

plaintext

物体越近 → 左右眼看它的角度差越大 → 视差d越大 → 深度Z越小
物体越远 → 左右眼看它的角度差越小 → 视差d越小 → 深度Z越大

公式 Z = f × B / d 就是这个直觉的数学表达：

• f（焦距） 和 B（基线） 是固定的已知量；
• d（视差） 是算法从左右图像中算出来的；
• 三个量已知，Z（深度） 就唯一确定了。

为什么是除法？因为视差 d 在分母上 ——d 越大，Z 越小（越近）；d 越小，Z 越大（越远）。这和你的直觉完全一致。

---

三、一个直观的实验

你现在就可以做：

1. 伸出一根手指，放在眼前 10cm 处；
2. 交替闭上左眼和右眼，你会看到手指 "跳动" 很明显 ——视差大；
3. 把手指移到 一臂远（约 60cm），再交替闭眼 —— 手指跳动变小了 ——视差小；
4. 看窗外远处的楼，交替闭眼 —— 楼几乎不跳动 ——视差趋近于 0，深度无法精确计算。

这就是三角测距的全部秘密：两个视点看同一个物体的位置偏差，反推距离。

---

四、三角测距的三大应用场景

1. 双目相机（工程最常用）

• 两个摄像头固定间距（基线 B），同时拍摄；
• 算法做 "立体匹配"—— 找到左图中的每个点，在右图中对应的位置；
• 算出视差 d → 代入公式 → 得到每个像素的深度 → 生成深度图；
• 代表：ZED 相机、Intel Realsense D400 系列、自动驾驶双目摄像头。

2. 人眼双目视觉（生物版）

• 你的两只眼睛就是两个 "摄像头"，基线约 6.5cm；
• 大脑自动做立体匹配，感知深度；
• 这就是为什么闭上一只眼，穿针、接球会变难 —— 失去了三角测距的能力。

3. 三角法激光雷达（低成本方案）

• 一个激光器发射激光斑，一个摄像头在旁边接收；
• 激光器和摄像头之间有固定基线 B；
• 激光斑打在物体上，摄像头看到光斑的位置随距离变化；
• 用三角关系算出距离；
• 代表：早期扫地机器人激光雷达、低成本红外测距传感器。

注意：ToF 激光雷达（测飞行时间）和三角法激光雷达是两种完全不同的技术路线，你之前深入了解的 TDC+APD 方案是 ToF，不是三角法。

---

五、三角测距的局限性

表格

局限	原因
远距离精度差	物体越远，视差 d 越小，d 的微小误差导致 Z 的巨大误差（Z 在分子，d 在分母，d 很小时 Z 对 d 极敏感）
无纹理区域失效	白墙、天空，左右图找不到对应点，算不出视差
重复纹理误匹配	栅栏、条纹图案，左右匹配容易对错
基线与盲区矛盾	基线越远，远距离越好，但近处物体可能进入两个摄像头的 "盲区"（看不到）
计算量大	实时立体匹配需要 GPU 或专用芯片
依赖光照	和单目一样，暗处 / 逆光图像质量差，匹配失败

经验法则：双目相机的有效测距距离 ≈ 基线长度的 20~40 倍。基线 5cm → 有效距离约 1~2m；基线 20cm → 约 4~8m。

---

六、三角测距 vs ToF 飞行时间测距

表格

对比项	三角测距	ToF 飞行时间
原理	双视点几何三角	主动发光测时间
是否主动发光	否（被动）	是（主动发射激光）
远距离精度	差（>20m 基本失效）	好（200m+）
光照依赖	强	无
纹理依赖	强（无纹理失效）	无
成本	低（两个摄像头）	高（激光器 + TDC+APD）
代表	双目相机、人眼	激光雷达、深度相机

通俗总结：三角测距是 "用两只眼睛看，靠几何关系算距离"；ToF 是 "用尺子量，靠光走了多久算距离"。 一个被动，一个主动；一个近距好，一个远距强。

---

七、一句话总结

三角测距 = 两个观察点 + 一个物体，构成三角形，通过基线长度和视线角度（或视差），用几何关系算出物体距离。本质是 "用角度换距离"—— 角度差越大，物体越近；角度差越小，物体越远。人眼、双目相机、低成本激光雷达都在用这个原理，但它天生受限于距离和纹理，远距离和无纹理场景会失效。
