前言

工业机器人离线仿真是现代自动化项目落地前必不可少的环节，依托 ABB RobotStudio 仿真软件可以在无实体设备的环境下完成工作站布局、动态机构仿真、程序编写、逻辑联调全流程工作。在现代流水线码垛产线中，皮带输送线 + 机器人吸盘码垛是应用最广泛的工艺方案，传统静态仿真只能固定工件位置，无法模拟流水线连续上料、机器人随料抓取的真实工况，而Smart 智能组件是 RobotStudio 实现输送链、夹具动态动作仿真的核心工具。本次实训项目依托码垛机器人工作站项目，分为三大模块：使用 Smart 组件搭建动态输送链 SC_InFeeder、创建动态吸盘夹具 SC_Gripper、配置机器人 I/O 与工作站联动逻辑，搭配 RAPID 机器人程序实现全自动循环上料、抓取、分层码垛全流程仿真。本篇结合项目实操全过程，从项目进展、关键步骤、RAPID 核心代码、故障排故、实训心得五大维度完整复盘本次仿真工作站搭建过程，为机器人仿真从业者、在校机电专业学生提供实操参考。

• 项目进展

本项目为带连续输送链的 IRB460 机器人码垛离线仿真工作站开发，整体项目分为三个阶段性任务（任务 5-1 动态输送链搭建、任务 5-2 动态夹具开发、任务 5-3 全工作站 I/O 逻辑互联与程序仿真），按照模块化分步调试、整体联调的思路推进，项目周期分为前期素材准备、单体 Smart 组件调试、机器人系统配置、RAPID 程序编写、跨模块信号对接、整机仿真验收六个阶段。

• 第一阶段：任务 5-1 动态输送链 Smart 组件 SC_InFeeder 开发（项目进度 35%）

项目初始阶段完成实训工作站压缩包解包，生成基础码垛工作站布局文件，站内包含 IRB460 码垛机器人本体、托盘 Pallet_L/R、产品原型 Product_Source、输送链基座 InFeeder、围栏等基础模型。依托建模模块新建 Smart 组件并命名 SC_InFeeder，依次添加 Source（工件生成源）、Queue（工件队列缓存）、LinearMover（直线移动驱动）、PlaneSensor（面式限位传感器）、LogicGate 非逻辑门五大核心子组件，完成组件内部属性绑定、参数整定、自定义 I/O 信号（diStart 启动信号、doBoxInPos 工件到位信号）创建，完成组件内部 6 路 I/O 信号连线，独立仿真测试输送链：触发 diStart 自动生成工件，工件沿输送皮带匀速移动，触碰末端面传感器后停止，移出工件后再次自动补料，单体输送链独立仿真调试合格，动态上料功能达标。

• 第二阶段：任务 5-2 动态吸盘夹具 Smart 组件 SC_Gripper 开发（项目进度 70%）

在输送链单体调试完毕后，开展机器人末端动态夹具 Smart 组件开发。拆除机器人原有静态夹具模型，将夹具本体移入新建 SC_Gripper 智能组件并勾选工具角色，使组件可作为机器人末端工具挂载；依次添加 LineSensor 线检测传感器、Attacher 抓取绑定组件、Detacher 松开工件组件、LogicGate 非门、LogicSRLatch 锁存器五大子部件，完成传感器与抓取 / 释放组件的属性关联，创建夹具控制输入信号 diGripper、真空反馈输出 doVacuumOK，完成夹具内部 7 路逻辑信号接线。单独仿真夹具功能：I/O 仿真器置位 diGripper，传感器检测到工件自动吸附，复位 diGripper 夹具松料，真空反馈信号同步变化，夹具单体抓取释放动作调试无误，工具成功挂载在 IRB460 机器人法兰末端。

• 第三阶段：任务 5-3 工作站系统配置、RAPID 编程与全工作站联动（项目进度 100%）

1. 机器人系统备份与初始化：对 T_ROB1 机器人控制器做系统备份，I 启动清空原有系统参数，新建 BOARD10 虚拟 I/O 通讯板卡，配置机器人侧 diBoxInPos 工件到位输入、diVacuumOK 真空反馈输入、doGripper 吸盘控制输出三路物理 I/O 信号，打通机器人控制器与 Smart 组件的硬件信号通道。
2. RAPID 程序开发与载入：新建 MainMoudle 程序模块，编写主循环程序、机器人初始化、抓取、放置、码垛计数、垛位坐标计算全套子程序，完成程序同步工作站，绑定机器人目标点 pHome、pPick、pPlaceBase 等关键点位。
3. 工作站全局逻辑互联：在工作站逻辑界面建立三路跨组件 I/O 连接，实现机器人信号与 SC_InFeeder 输送链、SC_Gripper 夹具双向通讯。
4. 整机仿真验收：启动输送链 diStart 信号，工件源源不断上料到位后机器人自动执行抓取码垛，单托盘累计码放 10 个工件后托盘满载，机器人回归原点待机，全流程全自动无人工干预，项目全部功能落地，仿真工作站开发圆满完成。

整体项目落地后实现工艺逻辑：手动触发启动→输送链生成工件匀速输送→工件到位发信→机器人移动抓取→真空吸附确认→搬运至托盘分层码垛→计数满 10 件托盘满载停机→移除成品后输送链自动补料循环生产，完美复刻实体流水线码垛自动化工艺。

• 关键步骤截图说明（文字标注截图关键信息，配图精简标注点位）

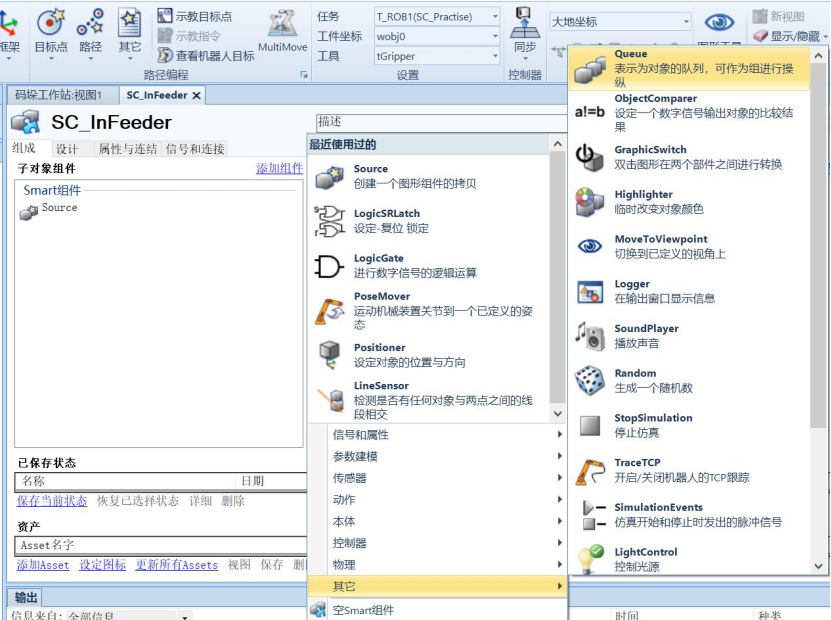

图 1：SC_InFeeder 输送链 Smart 组件子组件列表界面

截图位置：建模→Smart 组件→SC_InFeeder 子对象窗口
画面内容：组件内包含 Source、Queue、LinearMover、PlaneSensor、LogicGate [NOT] 五大子组件，左侧布局栏 InFeeder 输送链本体被收纳进 SC_InFeeder 组件内；关键参数标注：LinearMover 移动方向 X 轴 - 1000mm、移动速度 300mm/s，PlaneSensor 面传感器布置在输送链末端限位位置，取消 InFeeder 本体 “可由传感器检测” 勾选，规避输送架本体误触发传感器。
关键操作：取消勾选可由传感器检测是易遗漏步骤，若不取消传感器持续被机架触发，工件无法正常停位。

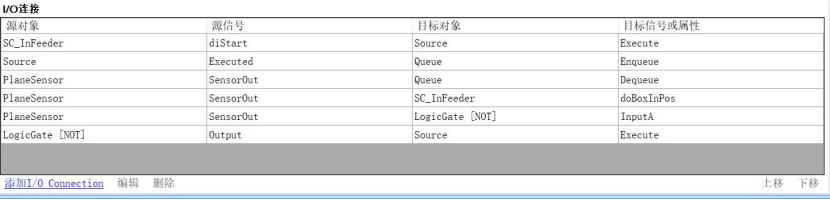

截图 2：输送链组件 I/O 连接总表截图

截图位置：SC_InFeeder→信号和连接→I/O 连接列表
表格内容共 6 组接线：

1. SC_InFeeder:diStart→Source:Execute（启动信号生成工件）
2. Source:Executed→Queue:Enqueue（生成工件入队列）
3. PlaneSensor:SensorOut→Queue:Dequeue（工件触传感器出队列）
4. PlaneSensor:SensorOut→SC_InFeeder:doBoxInPos（工件到位输出信号）
5. PlaneSensor:SensorOut→LogicGate:InputA（传感器信号接入非门）
6. LogicGate:Output→Source:Execute（工件移走非门反转信号触发补料）

实操要点：非门 LogicGate 配置为 NOT 逻辑，实现传感器从 1 变 0（工件离开）自动上新料，是连续上料逻辑核心。

截图位置：SC_Gripper 编辑组件界面
画面内容：子组件 LineSensor 线传感器、Attacher、Detacher、LogicGate、LogicSRLatch 全部添加完毕；属性连结两条：LineSensor.SensedPart→Attacher.Child、Attacher.Child→Detacher.Child，即传感器抓到的工件自动作为抓取 / 释放对象；夹具取消 tGripper 本体可被传感器检测，线传感器起点为吸盘底面中心，Z 向下偏移设置检测半径 3mm。

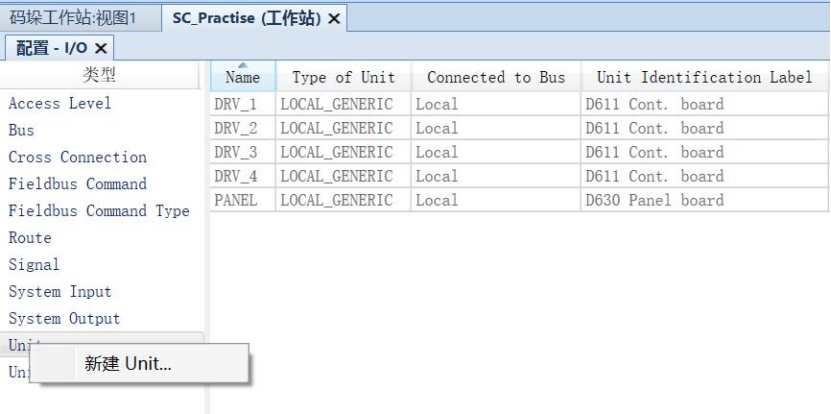

截图 4：机器人 I/O 配置 BOARD10 板卡与信号列表截图

截图位置：控制器→配置→I/O→Unit&Signal 界面
画面内容：新建 BOARD10 通讯单元，配置三路关键信号：

• DI：diBoxInPos（工件到位，对接输送链 doBoxInPos）

• DI：diVacuumOK（真空反馈，对接夹具 doVacuumOK）

• DO：doGripper（吸盘开关，对接夹具 diGripper）

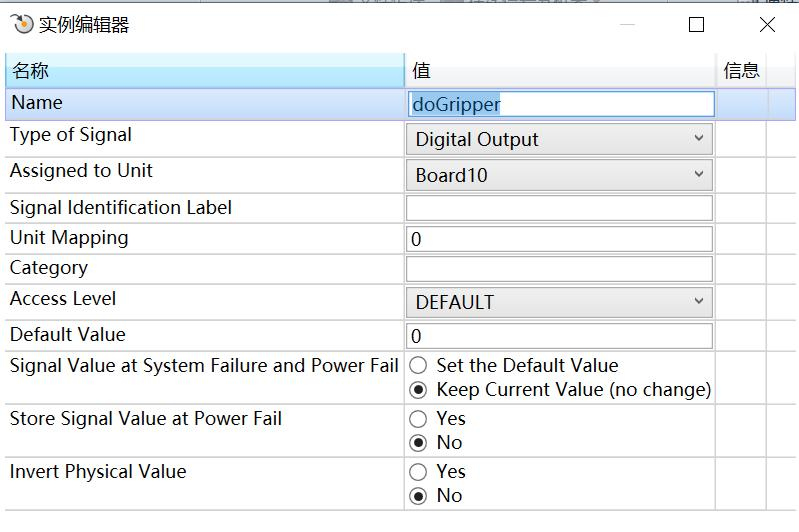

• 参数设置：doGripper 配置为 Digital Output，挂载 BOARD10 总线通道 0，为 RAPID 程序读写 I/O 奠定硬件基础。

截图 5：工作站全局逻辑三路跨组件 I/O 连线截图

截图位置：仿真→工作站逻辑→I/O 连接
三路全局信号是整机联动桥梁：

1. SC_Practise (机器人):doGripper → SC_Gripper:diGripper（机器人输出控制夹具开闭）
2. SC_Gripper:doVacuumOK → SC_Practise:diVacuumOK（夹具真空信号回传机器人）
3. SC_InFeeder:doBoxInPos → SC_Practise:diBoxInPos（输送链到位信号发给机器人）

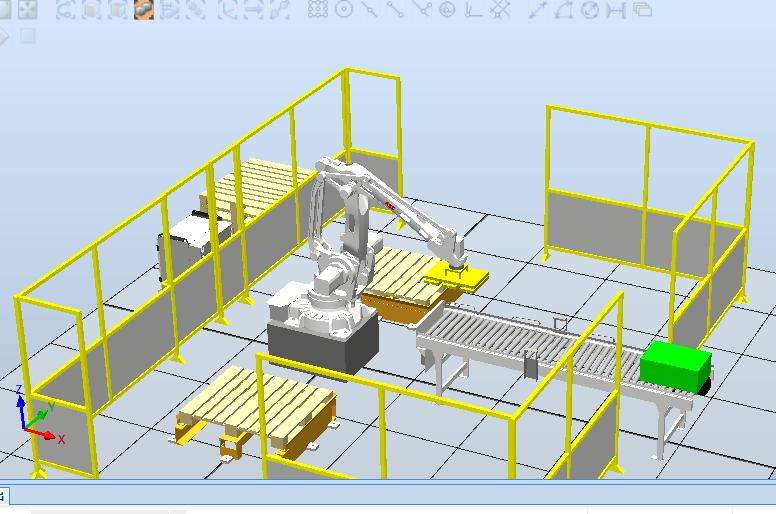

截图 6：整机仿真运行画面截图

截图位置：仿真播放状态工作站视图
画面内容：输送链中部存在运动工件，IRB460 机器人处于抓取点位上方，右侧托盘已分层码垛多件产品，输送链末端传感器无工件时前端持续生成新工件，循环码垛中。

• 核心代码 RAPID 指令详解（MainMoudle 完整模块程序 + 分段解析）

整套机器人 RAPID 程序集成在 MainMoudle 模块中，包含全局数据定义、主程序 Main、初始化 rInitAll、抓取 rPick、放置 rPlace、垛位计算 rPosition、计数 rPlaceRD、手动点位修改 rModify 七大子程序，采用 WHILE 无限循环实现连续自动化码垛，垛型采用 3+2 交错分层，单托盘满 10 个工件自动停机回原点，以下为完整代码 + 逐段功能解析。

rapid MODULE MainMoudle     !全局点位、工具、变量定义     PERS robtarget pHome:=[[1518.35057503,0,877.822906024],[0,0,1,0],[0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     PERS tooldata tGripper:=[TRUE,[[0,0,160],[1,0,0,0]],[1,[1,0,1],[1,0,0,0],0,0,0]];     PERS robtarget pPick:=[[1518.360445356,-11.456071507,523.888125175],[0,0.000000009,1,0],[-1,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     PERS robtarget pPlaceBase:=[[-285.531972806,1859.243453208,99.429150272],[0,0.000000358,1,0],[1,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     PERS robtarget pPlace:=[[314.468,1259.24,349.429],[0,3.58E-07,1,0],[1,0,1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     PERS robtarget pActualPos:=[[1518.36,-11.4561,877.823],[1.81232E-06, -1.16415E-08, -1, -1.36561E-08],[1,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     PERS bool bPalletFull:=FALSE; !托盘满载标志位，默认空载FALSE     PERS num nCount:=1; !产品计数变量，初始数量1     !主程序：无限循环码垛，满载等待     PROC Main()         rInitAll; !上电初始化机器人姿态、变量         WHILE TRUE DO !死循环持续码垛             IF bPalletFull=FALSE THEN !托盘未满执行抓取放置                 rPick;                 rPlace;             ELSE                 WaitTime 0.3; !托盘满短暂延时循环检测             ENDIF         ENDWHILE     ENDPROC     !系统初始化子程序：机器人回安全原点，变量复位     PROC rInitAll()         pActualPos:=CRobT(\tool=tGripper); !读取机器人当前实时坐标         pActualPos.trans.z:=pHome.trans.z; !Z轴抬升至原点高度         MoveL pActualPos,v500,fine,tGripper\WObj:=wobj0; !线性移动抬升         MoveJ pHome, v500, fine, tGripper\WObj:=wobj0; !关节运动回原点         bPalletFull:=FALSE; !满载标志清零         nCount:=1; !产品计数重置为1         Reset doGripper; !复位吸盘输出，默认松开     ENDPROC     !抓取子程序rPick：等待来料→下行抓取→真空确认→抬升工件     PROC rPick()         MoveJ Offs(pPick,0,0,300),v2000,z50,tGripper\WObj:=wobj0; !抓取点上方300安全高度         MoveL pPick,v500,fine,tGripper\WObj:=wobj0; !直线下降至抓取点位         WaitDI diBoxInPos,1; !阻塞等待输送链工件到位信号DI=1         Set doGripper; !置位吸盘输出，夹具启动吸附         WaitDI diVacuumOK,1; !等待夹具真空反馈信号，确认抓取成功         MoveL Offs(pPick,0,0,300),v500,z50,tGripper\WObj:=wobj0; !带料抬升300mm     ENDPROC     !放置子程序rPlace：前往垛位→落料→松吸盘→计数     PROC rPlace()         rPosition; !调用垛位坐标自动计算         MoveJ Offs(pPlace,0,0,300),v2000,z50,tGripper\WObj:=wobj0; !垛位上方安全高度         MoveL pPlace,v500,fine,tGripper\WObj:=wobj0; !下降至放置坐标         Reset doGripper; !关闭吸盘，松开工件         WaitDI diVacuumOK,0; !等待真空信号断开，确认落料完成         MoveL Offs(pPlace,0,0,300),v500,z50,tGripper\WObj:=wobj0; !空载抬升         rPlaceRD; !执行产品计数     ENDPROC     !产品计数子程序：累计数量，满10件标记托盘满载     PROC rPlaceRD()         Incr nCount; !计数值自增+1         IF nCount>=11 THEN !计数≥11判定托盘装满10个             nCount:=1; !计数归零             bPalletFull:=TRUE; !满载标志置TRUE             MoveJ pHome, v1000,fine,tGripper\WObj:=wobj0; !满载回原点待命         ENDIF     ENDPROC     !垛位坐标计算：根据nCount数值切换不同摆放坐标，实现交错码垛     PROC rPosition()         TEST nCount !多分支判断，按编号修改pPlace坐标             CASE 1:                 pPlace:=RelTool(pPlaceBase,0,0,0\Rz:=0); !第1件基准位置             CASE 2:                 pPlace:=RelTool(pPlaceBase,-600,0,0\Rz:=0); !X负向偏移600mm             CASE 3:                 pPlace:=RelTool(pPlaceBase,100,-500,0\Rz:=90); !X+100 Y-500 Z旋转90°             CASE 4:                 pPlace:=RelTool(pPlaceBase,100,-100,-250\Rz:=90);             CASE 5:                 pPlace:=RelTool(pPlaceBase,-300,-500,0\Rz:=90);             CASE 6:                 pPlace:=RelTool(pPlaceBase,-700,-500,0\Rz:=90);             CASE 7:                 pPlace:=RelTool(pPlaceBase,-300,-100,-250\Rz:=90);             CASE 8:                 pPlace:=RelTool(pPlaceBase,-700,-100,-250\Rz:=90);             CASE 9:                 pPlace:=RelTool(pPlaceBase,0,-600,-250\Rz:=0);             CASE10:                 pPlace:=RelTool(pPlaceBase,-600,-600,-250\Rz:=0);             DEFAULT:                 Stop; !异常计数程序停机         ENDTEST     ENDPROC     !手动点位修改子程序，示教调试使用     PROC rModify()         MoveL pHome,v1000,fine,tGripper\WObj:=wobj0;         MoveL pPick,v1000,fine,tGripper\WObj:=wobj0;         MoveL pPlaceBase,v1000,fine,tGripper\WObj:=wobj0;     ENDPROC ENDMODULE

关键 RAPID 指令功能拆解

1. CRobT：实时读取机器人当前关节坐标，常用于初始化抓取高度，动态修正点位；
2. Offs/RelTool：偏移坐标指令，Offs 基于世界坐标偏移，RelTool 基于工具相对基准点位偏移，是分层码垛坐标核心；
3. WaitDI、Set、Reset：机器人 I/O 读写指令，WaitDI 阻塞等待数字输入信号，Set 置位 DO 输出、Reset 复位 DO 输出，实现机器人与 Smart 组件信号交互；
4. TEST-CASE：多分支条件判断，替代多层 IF 嵌套，简化 10 种垛位坐标切换逻辑；
5. Incr：数值变量自增指令，实现工件自动计数；
6. MoveJ/MoveL：关节运动、直线运动，码垛行业通用运动指令，安全高度多用 JOG，抓取落料精准点位使用直线 L 运动。

整套程序逻辑贴合实体现场 PLC + 机器人联动方案，现场落地仅需替换机器人 I/O 地址、修改 pPick/pPlaceBase 实际物理坐标即可直接投产使用。

• 项目实操遇到的困难及解决方法

本次全流程搭建过程中，从 Smart 单体调试到整机联调累计出现 6 类高频故障，涵盖组件参数错误、信号接线逻辑错误、RAPID 程序 BUG、I/O 配置异常四大方向，结合故障现象、故障原因、落地解决方案逐一总结，也是机器人仿真初学者最容易踩坑的痛点。

故障 1：输送链 PlaneSensor 持续触发，工件生成后直接卡在传感器位置无法上料，不沿皮带移动

• 故障现象：diStart 触发生成工件，工件瞬间贴紧末端传感器，LinearMover 完全不执行移动动作，无输送动态效果；

• 故障原因：InFeeder 输送链本体勾选 “可由传感器检测”，机架金属模型持续遮挡面传感器，SensorOut 长期为 1，Queue 持续 Dequeue 出队列，LinearMover 无驱动条件；

• 解决方法：布局界面右键 InFeeder，取消【可由传感器检测】勾选，仅保留 Product_Source 工件模型可被传感器识别，修改后工件正常沿 X 轴匀速输送。

故障 2：工件被传感器阻挡后，手动移开工件无法自动上新料，输送链断料无法连续循环

• 故障现象：单个工件完成后输送不再自动生成新工件，必须反复手动点击 diStart；

• 故障原因：漏接 LogicGate 非门信号链路，缺少传感器从 1→0 跳变触发 Source 补料逻辑，仅 diStart 能单次触发生成工件；

• 解决方法：补充两路接线：PlaneSensor.SensorOut→LogicGate.InputA、LogicGate.Output→Source.Execute，LogicGate 算子固定 NOT 非逻辑，工件离开传感器信号由 1 变 0，非门输出 1 触发 Source 自动生成新工件，实现无人连续上料。

故障 3：夹具 diGripper 置 1 后 LineSensor 检测到工件，Attacher 无法吸附绑定工件，抓取失效

• 故障现象：夹具靠近工件，传感器信号正常变化，但工件和吸盘无吸附动作，无法跟随夹具移动；

• 故障原因 1：缺少属性连结，SensedPart 检测对象无法传递至 Attacher 的 Child 子对象；

• 故障原因 2：tGripper 夹具本体开启可被传感器检测，传感器被自身模型干扰，SensedPart 获取为空；

• 解决方法：①添加属性连线 LineSensor.SensedPart→Attacher.Child、Attacher.Child→Detacher.Child；②取消 tGripper 可由传感器检测，修改后检测到工件自动绑定吸附。

故障 4：机器人运行 rPick 子程序时卡在 WaitDI diBoxInPos,1 指令，程序停滞不动，机器人停在抓取安全高度

• 故障现象：输送链工件已经到位 doBoxInPos=1，但机器人端 diBoxInPos 无信号输入，程序阻塞；

• 故障原因：工作站逻辑漏接输送链到机器人 I/O 连线：SC_InFeeder:doBoxInPos→SC_Practise:diBoxInPos，机器人无法接收 Smart 组件信号；

• 解决方法：在仿真 - 工作站逻辑新增对应 I/O 连接，重新仿真后工件到位机器人立刻下行抓取。

故障 5：机器人 Set doGripper 输出后，夹具完成抓取，但 diVacuumOK 始终为 0，卡在 WaitDI diVacuumOK,1 等待

• 故障原因：夹具 doVacuumOK 未回传机器人 I/O，缺少 SC_Gripper:doVacuumOK→SC_Practise:diVacuumOK 全局连线，真空反馈信号无法进入机器人控制器；

• 解决方案：补齐夹具至机器人真空反馈信号线，抓取成功后 doVacuumOK 置 1，机器人程序正常向下运行抬升工件。

故障 6：码垛计数到 10 个工件后 nCount=10，托盘没有满载停机，继续生成第 11 件产品，bPalletFull 标志位不变 TRUE

• 故障原因：rPlaceRD 计数判断条件写错，原代码 IF nCount>=10，工件满 10 后 Incr nCount 变为 11 才触发满载，早期调试条件设置错误；

• 解决方法：修改判断条件IF nCount>=11 THEN，nCount 从 1 自增到 10 完成码放，Incr 变为 11 后 bPalletFull=TRUE，机器人返回原点待机，满足 10 件满载工艺要求。

• 个人实训心得（三千字深度总结）

经过本次完整的 IRB460 输送链码垛工作站从无到有的全流程搭建，我从 Smart 组件底层原理、RobotStudio 仿真逻辑、ABB 机器人 RAPID 编程、产线自动化控制思维四个层面收获了全方位提升，打破了以往 “静态拖拽工件仿真” 的固化思维，深刻理解离线仿真对标实体自动化产线的设计思路，下面从软件实操、工艺逻辑、项目排错、职业学习四个维度分享心得体会。

• Smart 组件是虚实映射的桥梁，吃透子组件功能是动态仿真的核心

在未接触 Smart 组件之前，我对 RobotStudio 仿真的认知仅停留在机器人手动拖拽点位、固定摆放工件的静态演示，无法模拟流水线连续来料的动态工况，通过 SC_InFeeder 和 SC_Gripper 两大组件开发，系统掌握了 Source、Queue、LinearMover、各类传感器、Attacher/Detacher、逻辑门、锁存器的功能定义。每一个子组件对应实体产线一个电气元件：Source 等效上料仓、Queue 等效物料缓存区、Plane/LineSensor 等效光电开关、Attacher/Detacher 等效真空电磁阀、LogicGate/LogicSRLatch 等效中间继电器逻辑电路。Smart 组件本质是用软件元器件复刻现场电气控制回路，这让我打通了电气控制与机器人仿真的跨界思维，明白了工业仿真不是单纯的三维动画，而是 1:1 复刻产线控制逻辑，后续做皮带跟踪、视觉仿真、气缸夹具仿真都可以沿用组件模块化搭建思路。

在组件搭建实操中养成了单体独立调试再整体联调的好习惯，先单独调试输送链、再单独调试夹具，单体功能全部合格后再做全局 I/O 互联，有效规避多模块耦合后故障扎堆无从排查的问题，这也是自动化工程项目现场施工的通用规范：分单元试车→整线联动试车。

• I/O 信号互通是机器人与外围设备协同的关键，理清信号流向杜绝接线逻辑错误

本次项目三大类 I/O 信号：Smart 组件内部 I/O、机器人本体 I/O、工作站跨组件全局 I/O，三类信号构成整套产线控制数据流。机器人和输送线、夹具的联动本质就是数字信号的交互：输送线发 “来料到位 DI” 给机器人，机器人发 “吸盘开关 DO” 给夹具，夹具回传 “真空确认 DI” 给机器人，信号单向 / 双向流向一旦接反、漏接就会出现程序卡死、动作错乱，前期多次故障全部来源于 I/O 接线疏漏。

结合现场工业应用拓展思考：实体产线中机器人与皮带机、气动夹具、PLC 通讯依靠 Profinet/DeviceNet 总线 I/O 交互，RobotStudio 中 BOARD10 虚拟板卡就是现场总线的仿真形态，工作站逻辑连线等效现场总线 IO 点位配置。仿真阶段的 I/O 调试经验可以直接落地到实体项目调试，提前预判现场接线错误，大幅缩短现场调试工期，这也是企业大力推广离线仿真的核心原因。后续学习中会专门整理机器人 I/O 交互规范，按照 “信号流向表” 提前梳理输入输出关系再接线，从源头减少逻辑故障。

• RAPID 编程贴合现场编程思路，结构化编程提升程序可读性与可维护性

整套 RAPID 程序采用模块化子程序拆分设计，初始化、抓取、放置、计数、点位修改各司其职，摒弃所有代码堆砌在 Main 主程序的杂乱写法，这和工业现场标准机器人程序编写规范完全一致。主程序只负责循环逻辑，具体动作交由子程序调用，后期项目修改垛型、更换抓取点位仅需要改动 rPosition 垛位坐标子程序，无需改动主循环代码，程序扩展性极强。

通过 WaitDI 阻塞指令的使用，理解了机器人程序等待外设反馈的现场控制逻辑：现场机器人抓取前必须等待皮带到位光电信号，盲目下行会撞坏工件，WaitDI 就是安全联锁的软件实现。RelTool 相对坐标指令实现分层码垛是现场码垛项目高频用法，熟练掌握偏移指令后，未来多规格纸箱、不规则物料码垛都可以通过坐标偏移快速修改垛型，不用重复示教数百个点位。同时在调试计数 BUG 时，养成了分段注释、分步测试程序的习惯，调试时单步运行 RAPID，监控变量 nCount、bPalletFull 实时数值，精准定位代码漏洞，大幅提升程序调试效率。

• 故障排查锻炼系统性排错思维，由现象倒推故障根源是自动化工程师必备能力

项目实操中遇到的 6 大类故障，从一开始毫无头绪反复乱改参数，到后期形成标准化排错思路：现象定位→拆分模块→逐项排除参数 / 接线 / 程序三大方向→修改验证。例如机器人程序卡在 WaitDI 指令，第一步拆分机器人端、Smart 输送链端、工作站连线端三个模块，分别用 I/O 仿真器单点测试信号：单独测 SC_InFeeder 的 doBoxInPos 能否置 1、单独测机器人 diBoxInPos 硬件是否配置、检查跨组件连线，逐层缩小故障范围。这套排错逻辑同样适用于实体设备故障检修，现场设备故障无非机械、电气、程序三大诱因，分层排查是工控工程师核心素养。

同时总结出仿真调试避坑清单：传感器调试优先关闭本体模型检测、非门逻辑用于信号反向补料、抓取类夹具必须绑定 SensedPart 属性连线、满载计数提前核算临界数值，清单可以复用在后续各类仿真项目中。

• 立足工业落地视角，认清离线仿真在智能制造行业的实际价值

过去学习机器人编程偏重实体示教器实操，忽略仿真前置开发，经过本项目完整开发后意识到，智能制造项目落地流程早已变成：三维建模→离线仿真验证工艺→程序后置现场→现场微调调试。尤其是非标码垛、流水线搬运项目，产线未加工落地前通过 RobotStudio 完成全流程仿真，可以提前验证垛型、机器人行程干涉、输送线节拍匹配，规避现场机械结构设计失误，节省数十万改造成本。

未来学习规划分为三个方向：第一，深化 Smart 高级组件学习，实现变速输送、阻挡气缸、立体仓储动态仿真；第二，拓展机器人视觉仿真、传送带跟踪仿真等高阶项目；第三，结合 PLC 仿真软件，搭建 PLC + 机器人联合仿真平台，对标完整自动化产线控制。从仿真落地到实体调试循序渐进，夯实机电一体化、工业机器人岗位核心竞争力。

结语

本次带输送链码垛工作站项目依托 Smart 智能组件完成动态产线仿真，从单一零件建模、组件搭建、信号互联到 RAPID 自动化程序编写，完整走完一条自动化产线仿真全流程。整套项目既巩固了 RobotStudio 软件实操能力，又深化了自动化电气逻辑、机器人编程的理论落地，仿真中踩过的故障、总结的调试方案都将成为后续项目开发的宝贵经验。在智能制造高速发展的当下，离线仿真已经成为机器人工程师必备技能，持续深耕仿真技术，打通仿真与实体项目落地的壁垒，是后续学习与从业的长期目标。
