一、生命周期节点

ROS2除了常用的 rclcpp::Node 节点，还有一种 rclcpp_lifecycle::LifecycleNode 节点，生命周期节点（LifecycleNode / ManagedNode）是 ROS2 引入的有状态节点，它将节点的生命周期划分为明确的状态，每个状态之间有严格的转换规则。

它基于 rclcpp::Node 实现，有 rclcpp::Node 的所有标准API。

特性 rclcpp::Node（普通节点） rclcpp_lifecycle::LifecycleNode（生命周期节点）
运行模式 启动即运行，无状态控制 必须按状态流转：未配置→配置→激活→运行
状态管理 无 4 个稳态 + 5 个过渡态（上一轮你问的那些）
回调函数 构造函数直接初始化 必须重写：onConfigure/onActivate/onDeactivate 等
使用场景 工具节点、简单功能、调试 传感器、驱动、算法、机器人核心节点
受控能力 无法安全启停 可远程安全激活 / 关闭，不崩溃
发布 / 订阅 普通 rclcpp 接口 带生命周期管理的接口（自动启停）
启动依赖 无 依赖 lifecycle_msgs 服务

为什么需要生命周期节点？如下是一些特殊场景中普通节点与生命周期节点的对比：

场景 普通节点 生命周期节点
传感器驱动 启动即开始发布，无法暂停 configure 连接硬件，activate 开始发布
导航系统 启动顺序不可控 按依赖顺序启动
安全关键系统 崩溃后无法安全恢复 deactivate → 修复 → activate
多机器人系统 无法统一管理启停 生命周期管理器统一控制
调试 只能 kill + restart deactivate 暂停，activate 恢复
硬件资源 占用后无法释放 cleanup 释放资源

二、状态机

2.1 状态转换

生命周期节点使用状态机管理节点的状态，一共有10个状态，包括4个主状态和6个过渡状态，如下：

主状态 ID 含义
Unconfigured 1 刚创建，未分配任何资源
Inactive 2 已配置（资源已分配），但未激活
Active 3 正常工作
Finalized 4 已关闭，不可恢复
过渡状态 ID 含义
Configuring 10 正在执行 on_configure
CleaningUp 11 正在执行 on_cleanup
ShuttingDown 12 正在执行 on_shutdown
Activating 13 正在执行 on_activate
Deactivating 14 正在执行 on_deactivate
ErrorProcessing 15 正在执行 on_error

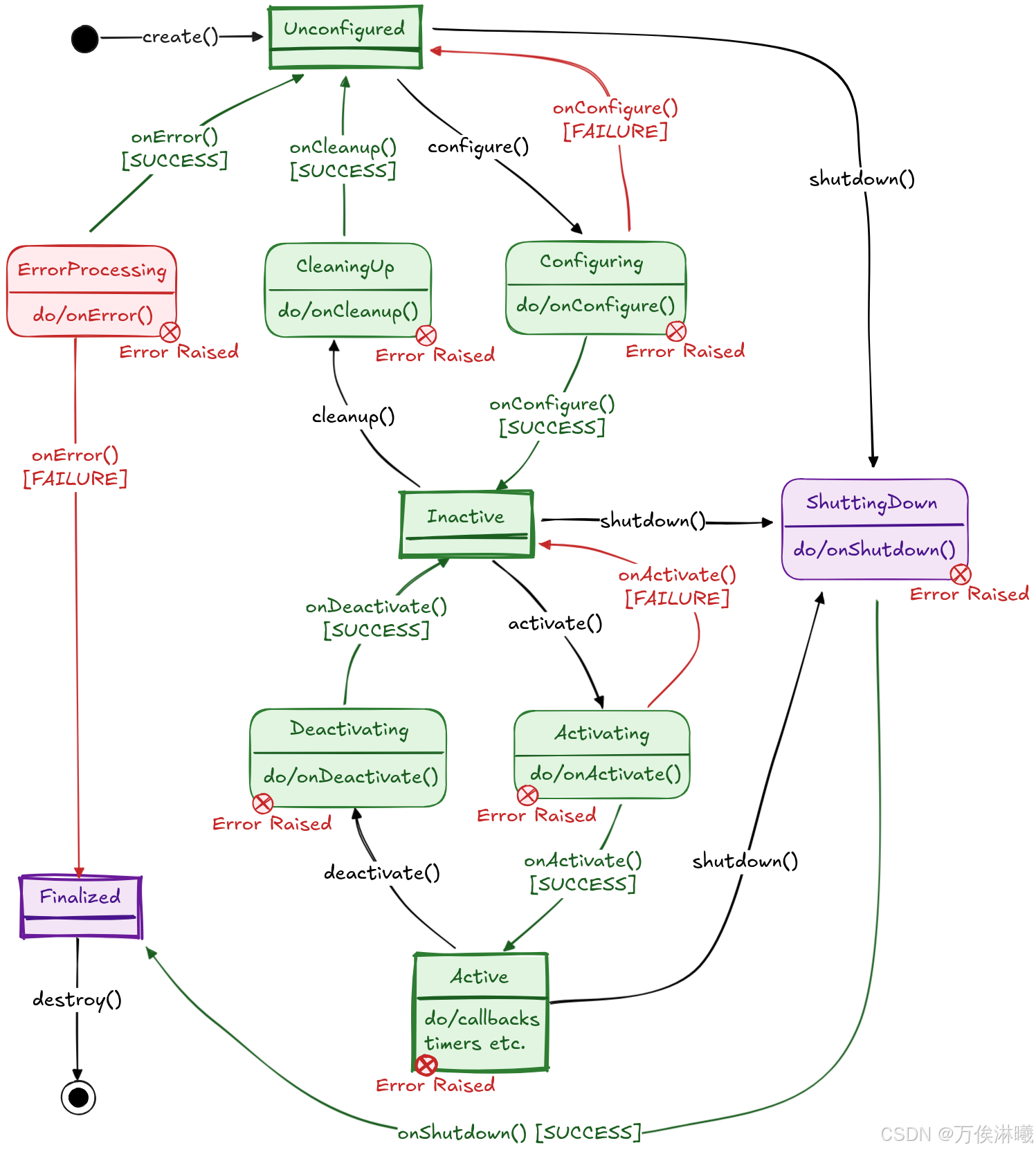

状态机转换图如下：

在这里插入图片描述

关键规则：

  • 不能跳状态（如 Unconfigured → Active）
  • 不能反向转换（如 Active → Unconfigured，必须先 deactivate）
  • 从任何主状态都可以 shutdown

2.2 状态切换回调

提供6个状态切换回调函数，当进行状态转换时，调用对应回调。

回调 状态转换 典型操作
on_configure Unconfigured→Inactive 分配资源、初始化硬件、读取配置
on_activate Inactive→Active 启动数据流、激活发布器、使能硬件
on_deactivate Active→Inactive 暂停数据流、停用发布器、禁用输出
on_cleanup Inactive→Unconfigured 释放资源、断开硬件、重置状态
on_shutdown 任何→Finalized 安全关闭、释放所有资源
on_error 错误恢复 复位硬件、尝试恢复

回调函数有3种返回值

返回值 含义 后续行为
SUCCESS 转换成功 进入目标状态
FAILURE 转换失败 回到之前的状态
ERROR 严重错误 进入 ErrorProcessing → 调用 on_error

2.3 错误恢复

当发生严重错误时，会进入 ErrorProcessing 状态，调用 on_error 进行错误恢复，恢复成功切为 Unconfigured 状态，恢复失败则切为 Finalized 状态，节点死亡。

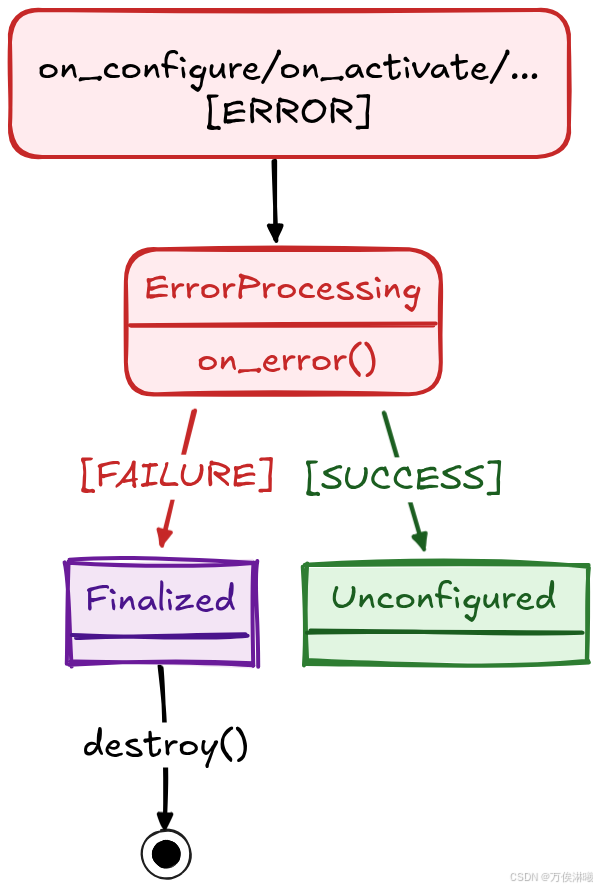

错误恢复流程如下：
在这里插入图片描述

三、话题与服务

对于 LifecycleNode 的话题与服务，分为两类，用户自定义和系统定义。

3.1 自定义话题与服务

对于和节点外部交互的话题与服务，ROS2设计为当处于 Inactive 状态时不进行响应。

ROS2提供了 LifecyclePublisher 类，对应普通的 Publisher，他们的区别是当处于 Inactive 状态时，LifecyclePublisher 自动不发布消息，而 Publisher 仍然会发布消息。

但对于话题的订阅，ROS2没有提供 LifecycleSubscriber，所以要实现 Inactive 状态时不进行响应，需要手动过滤。

例如：

void callback(const Msg::SharedPtr msg) {
  if (get_current_state().id() != State::PRIMARY_STATE_ACTIVE) {
    return; // Inactive/Unconfigured 直接丢弃消息
  }
  // 正常处理
}

对于服务，LifecycleNode没有提供特殊的类，但当处于 Inactive 状态，并且节点作为服务端时，自动不响应功能服务请求，客户端会超时，所以当调用一个属于LifecycleNode的服务时，应该先查询该节点的状态，再根据结果处理。

当LifecycleNode作为客户端时，情况和订阅者类似，ROS2既没有提供特殊类也不会在框架层拦截，需要开发人员手动限制。

例如：

void send_service_request()
{
    if (get_current_state().id() == State::PRIMARY_STATE_INACTIVE) {
        RCLCPP_WARN(get_logger(), "节点休眠中，不发送服务请求");
        return;
    }

	// 正常处理
    auto req = std::make_shared<Request>();
    client_->async_send_request(req);
}

3.2 系统话题与服务

系统话题与服务不受节点状态限制，用于获取、发布节点状态相关信息，所有状态（包括 Inactive/Unconfigured）永远可用。

Lifecycle 管理服务（系统自动创建）：

  • /{node_name}/__get_state
  • /{node_name}/__change_state
  • /{node_name}/__get_available_states
  • /{node_name}/__get_available_transitions

状态切换事件：

  • /<node_name>/__transition_event

下面详细介绍它们：

  • /{node_name}/__get_state

查询节点当前状态（主状态 + 正在进行的过渡状态）。

服务类型：lifecycle_msgs/srv/GetState

接口：

# Request
---
# Response
# The current state-machine state of the node.
State current_state
	uint8 id
	string label

其中，current_state 是当前状态， id是状态枚举，label是状态对应的字符串描述（如：unconfigured、inactive等）

状态枚举如下：

// 生命周期主状态（稳定常驻状态）
uint8 PRIMARY_STATE_UNKNOWN            = 0;  // 未知状态
uint8 PRIMARY_STATE_UNCONFIGURED       = 1;  // 未配置状态，资源未初始化
uint8 PRIMARY_STATE_INACTIVE           = 2;  // 休眠/就绪状态，已配置未运行
uint8 PRIMARY_STATE_ACTIVE             = 3;  // 激活运行状态，正常执行业务
uint8 PRIMARY_STATE_FINALIZED          = 4;  // 终止结束状态，节点即将退出

// 生命周期过渡状态（临时跳转中状态）
uint8 TRANSITION_STATE_CONFIGURING     = 10; // 正在执行配置中
uint8 TRANSITION_STATE_CLEANINGUP      = 11; // 正在执行资源清理中
uint8 TRANSITION_STATE_SHUTTINGDOWN    = 12; // 正在执行关闭流程中
uint8 TRANSITION_STATE_ACTIVATING      = 13; // 正在执行激活流程中
uint8 TRANSITION_STATE_DEACTIVATING    = 14; // 正在执行失活流程中
uint8 TRANSITION_STATE_ERRORPROCESSING = 15; // 正在执行错误恢复处理中
  • /{node_name}/__change_state

触发状态机跳转，外部控制节点生命周期

服务类型：lifecycle_msgs/srv/ChangeState

接口：

# Request
# This change state service will fail if the transition is not possible.
Transition transition
	uint8 id
	string label
---
# Response
# Indicates whether the service was able to initiate the state transition
bool success

其中，transition 是触发状态转换的动作，id是动作枚举，label是动作对应的字符串描述（如：configure、cleanup等）。

动作枚举如下：

// 生命周期状态跳转动作枚举值
uint8 TRANSITION_CREATE                  = 0;   // 创建节点，初始化资源
uint8 TRANSITION_CONFIGURE               = 1;   // 配置跳转：未配置态 → 休眠态
uint8 TRANSITION_CLEANUP                 = 2;   // 清理跳转：休眠态 → 未配置态
uint8 TRANSITION_ACTIVATE                = 3;   // 激活跳转：休眠态 → 工作态
uint8 TRANSITION_DEACTIVATE              = 4;   // 失活跳转：工作态 → 休眠态
uint8 TRANSITION_UNCONFIGURED_SHUTDOWN   = 5;   // 未配置状态下执行关闭
uint8 TRANSITION_INACTIVE_SHUTDOWN       = 6;   // 休眠状态下执行关闭
uint8 TRANSITION_ACTIVE_SHUTDOWN         = 7;   // 工作状态下执行关闭
uint8 TRANSITION_DESTROY                 = 8;   // 销毁节点，释放全部资源

// 配置流程回调结果事件
uint8 TRANSITION_ON_CONFIGURE_SUCCESS    = 10;  // 配置回调执行成功
uint8 TRANSITION_ON_CONFIGURE_FAILURE    = 11;  // 配置回调执行失败
uint8 TRANSITION_ON_CONFIGURE_ERROR      = 12;  // 配置回调执行异常报错

// 清理流程回调结果事件
uint8 TRANSITION_ON_CLEANUP_SUCCESS      = 20;  // 清理回调执行成功
uint8 TRANSITION_ON_CLEANUP_FAILURE      = 21;  // 清理回调执行失败
uint8 TRANSITION_ON_CLEANUP_ERROR        = 22;  // 清理回调执行异常报错

// 激活流程回调结果事件
uint8 TRANSITION_ON_ACTIVATE_SUCCESS     = 30;  // 激活回调执行成功
uint8 TRANSITION_ON_ACTIVATE_FAILURE     = 31;  // 激活回调执行失败
uint8 TRANSITION_ON_ACTIVATE_ERROR       = 32;  // 激活回调执行异常报错

// 失活流程回调结果事件
uint8 TRANSITION_ON_DEACTIVATE_SUCCESS   = 40;  // 失活回调执行成功
uint8 TRANSITION_ON_DEACTIVATE_FAILURE   = 41;  // 失活回调执行失败
uint8 TRANSITION_ON_DEACTIVATE_ERROR     = 42;  // 失活回调执行异常报错

// 关闭流程回调结果事件
uint8 TRANSITION_ON_SHUTDOWN_SUCCESS     = 50;  // 关闭回调执行成功
uint8 TRANSITION_ON_SHUTDOWN_FAILURE     = 51;  // 关闭回调执行失败
uint8 TRANSITION_ON_SHUTDOWN_ERROR       = 52;  // 关闭回调执行异常报错

// 通用错误恢复流程回调结果
uint8 TRANSITION_ON_ERROR_SUCCESS        = 60;  // 错误恢复流程执行成功
uint8 TRANSITION_ON_ERROR_FAILURE        = 61;  // 错误恢复流程执行失败
uint8 TRANSITION_ON_ERROR_ERROR          = 62;  // 错误恢复流程执行异常

// 生命周期通用回调统一返回状态
uint8 TRANSITION_CALLBACK_SUCCESS        = 97;  // 任意生命周期回调执行成功
uint8 TRANSITION_CALLBACK_FAILURE        = 98;  // 任意生命周期回调执行失败
uint8 TRANSITION_CALLBACK_ERROR          = 99;  // 任意生命周期回调执行异常
  • /{node_name}/__get_available_states

获取该节点所有可能存在的状态列表，永远不变，节点启动后固定。

服务类型：lifecycle_msgs/srv/GetAvailableStates

接口：

# Request
---
# Response
# Array of possible states that can be transitioned to.
State[] available_states
	uint8 id
	string label

其中，available_states是可能存在的状态列表。

  • /{node}/__get_available_transitions

获取从当前状态出发，所有合法的 transition列表（可执行动作、前状态、后状态）。

服务类型：lifecycle_msgs/srv/GetAvailableTransitions

接口：

# Request
---
# Response
# An array of the possible start_state-goal_state transitions
TransitionDescription[] available_transitions
	Transition transition
		uint8 id
		string label
	State start_state
		uint8 id
		string label
	State goal_state
		uint8 id
		string label

其中，transition 是触发状态转换的动作，start_state 和 goal_state 前状态和后状态。

  • /<node_name>/__transition_event

节点每次状态切换都会发一条，包含前状态、后状态、触发动作。

消息类型：lifecycle_msgs/msg/TransitionEvent

接口：

# The time point at which this event occurred.
uint64 timestamp

# The id and label of this transition event.
Transition transition
	uint8 id
	string label

# The starting state from which this event transitioned.
State start_state
	uint8 id
	string label

# The end state of this transition event.
State goal_state
	uint8 id
	string label

其中，start_state 和 goal_state 前状态和后状态。transition 是触发状态转换的动作。

四、命令行操作

ROS2提供了生命周期命令行

ros2 lifecycle get /my_node                        # 查询状态
ros2 lifecycle list /my_node                       # 查询可用转换
ros2 lifecycle set /my_node configure              # 触发状态转换
ros2 lifecycle set /my_node activate
ros2 lifecycle set /my_node deactivate
ros2 lifecycle set /my_node cleanup
ros2 lifecycle set /my_node shutdown
ros2 lifecycle nodes                               # 列出所有生命周期节点
