摘要：

    在工业机器人应用中，离线编程与仿真能极大提高现场调试效率。本文基于ABB RobotStudio软件，详细记录了从零开始构建一个“带输送链的机器人码垛工作站”的全过程。文章重点解析了如何利用**Smart组件（智能组件）**创建具备真空吸附功能的动态夹具、如何配置自动循环的动态输送链，以及如何通过I/O信号实现机器人与外围设备的逻辑联动。通过本次实战，不仅掌握了复杂的仿真逻辑搭建，更深入理解了工业自动化产线的控制思维。

关键词： RobotStudio；Smart组件；动态输送链；码垛仿真；I/O通信；离线编程

1. 引言：为什么要构建Smart组件？

     在工业机器人项目中，我们经常需要模拟真实的物理交互，例如：机器人抓取产品时，产品应该“粘”在夹具上；输送带应该自动送料并在产品被拿走后自动补料。

     传统的静态模型无法满足这些需求，而RobotStudio的**Smart组件（Smart Component）**功能，允许我们通过逻辑连接（I/O Connection）和属性连结（Signal & Connection），赋予模型“生命”。本次任务旨在构建一个完整的闭环仿真系统：输送链自动出料 -> 传感器检测到位 -> 机器人抓取 -> 码垛放置 -> 输送链自动补料。

2. 核心技术一：打造具备“感知力”的动态夹具

     夹具不仅仅是移动的模型，它需要具备“抓”和“放”的逻辑。根据文档《5-2 使用smart组件创建动态夹具》，核心步骤如下：

2.1 搭建基础框架

•创建组件：在“建模”选项卡中创建Smart组件，并重命名为SC_Gripper。
•挂载工具：将场景中的工具tGripper拖入SC_Gripper中，并勾选“设定为Role”，使其具备工具属性。

•安装机器人：将SC_Gripper安装到机器人IRB460末端，替换原有的静态工具。

2.2 注入“灵魂”：逻辑子组件配置

为了让夹具能“看见”并“抓取”，添加了以下关键子组件：
•LineSensor（线传感器）：模拟吸盘的真空检测探头。我设置了起点（Start）为吸盘下表面中心，终点（End）沿Z轴负方向偏移。关键点：必须取消勾选夹具本身的“可由传感器检测”，否则传感器会一直检测到自己，导致误判。

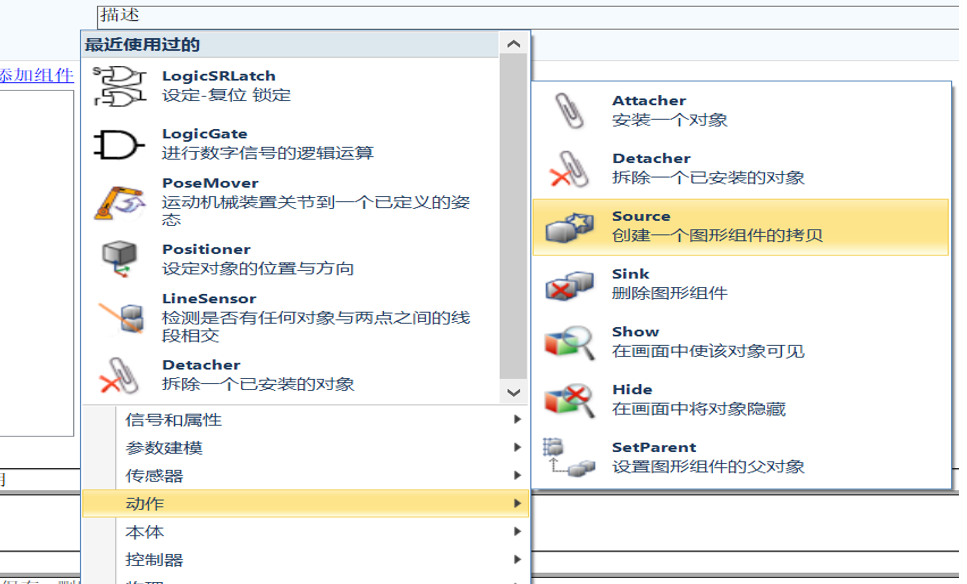

•Attacher（拾取器）与Detacher（释放器）：
◦Attacher的Parent设为SC_Gripper，Child留空（等待传感器发现目标）。
◦Detacher用于释放，勾选KeepPosition保持释放时的位置。
•LogicSRLatch（逻辑锁存器）：用于模拟真空反馈信号。当抓取执行时置位（Set），释放时复位（Reset）。

2.3 逻辑连线（关键难点）

在I/O连接中，建立了如下逻辑：
•抓取逻辑：机器人输出信号doGripper -> 控制LineSensor激活 -> 传感器检测到物体 -> 触发Attacher拾取 -> 同时触发LogicSRLatch置位（反馈真空OK）。
•释放逻辑：机器人信号变为0 -> 通过LogicGate [NOT]非门 -> 触发Detacher释放。

3. 核心技术二：构建“永动”的动态输送链

输送链的难点在于自动补料和到位停止。参考文档《5-1 使用smart组件创建动态输送链》，实现过程如下：

3.1 组件搭建

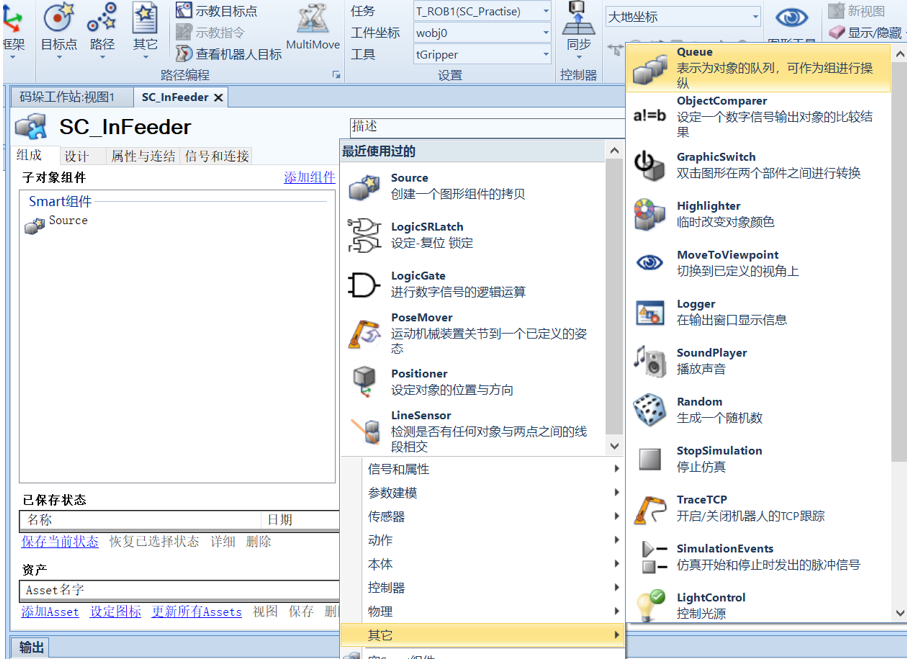

•Source（源）：设定产品原型Product_Source，用于生成复制品。
•Queue（队列）：管理产品的流动顺序，先进先出。
•LinearMover（线性移动器）：驱动产品沿输送线运动。
•PlaneSensor（面传感器）：放置在输送链末端，用于检测产品是否到位。

3.2 精妙的“自动补料”逻辑

这是本次学习中最让我有成就感的部分——利用逻辑门实现“拿走即补”。
1.到位停止：当产品碰到PlaneSensor，传感器信号变为1，触发Queue退出队列，输送链停止。
2.自动补料：
◦将PlaneSensor的输出连接到一个LogicGate [NOT]（非门）。
◦原理：当产品在时，传感器=1，非门输出=0；当产品被机器人拿走，传感器=0，非门输出=1。
◦触发：利用这个“由0变1”的上升沿信号，去触发Source生成下一个产品。
◦效果：实现了“有料不进，无料则进”的自动化循环。

4. 核心技术三：工作站逻辑集成与仿真运行

单独的模块做好后，需要通过I/O通信将它们串联成一个整体。依据文档《5-3 工作站逻辑设定及仿真运行》，操作如下：

4.1 机器人系统配置

•备份与I-启动：在调试前，对控制器进行备份并执行“I-启动”重置系统，这是良好的操作习惯。
•配置DeviceNet：新建通信板卡Board10，创建数字输入信号（如diBoxInPos、diVacuumOK）和数字输出信号（如doGripper)。

4.2 全局逻辑连接（大脑中枢）

在“仿真”->“工作站逻辑”中，建立机器人系统与Smart组件的桥梁：
•机器人 -> 夹具：doGripper (机器人输出) -> diGripper (夹具输入)，控制抓放。
•输送链 -> 机器人：doBoxInPos (输送链输出) -> diBoxInPos (机器人输入)，通知机器人“产品已到位，请抓取”。
•夹具 -> 机器人：doVacuumOK (夹具输出) -> diVacuumOK (机器人输入)，反馈“已抓取成功”。

4.3 运行与验证

通过I/O仿真器启动diStart信号，观察整个流程：
1.输送链出料，产品运行至末端。
2.机器人接收到到位信号，执行抓取程序。
3.机器人将产品码垛到托盘。
4.输送链感应到产品消失，立即补料。
循环10次后，机器人回原点，仿真结束。

5. RobotStudio 软件使用方法与避坑指南

在本次操作中，我总结了以下实用技巧，希望能帮助到刚入门的朋友：
1.Smart组件的“父子关系”：一定要先将模型拖入Smart组件并设定为Role，否则后续的逻辑无法作用于模型。
2.传感器的避让：如果传感器一直报警，检查是否勾选了“可由传感器检测”，通常需要取消勾选自身。
3.临时复制品（Transient）：在调试Source时，勾选Transient属性。这样生成的产品在删除时不会产生大量冗余文件，保持布局整洁。
4.逻辑调试：如果动作不执行，打开“I/O仿真器”实时监控信号的变化，看信号是否从机器人正确传递到了Smart组件。

6. 学习收获与感悟

通过这次对RobotStudio的深入探索，我有以下几点深刻的感悟：
•逻辑思维是仿真的核心：
刚开始我总是在找“一键生成”的按钮，后来发现仿真软件没有“魔法”，只有严密的逻辑。理解了 “如果...那么...” （If...Then...）的逻辑关系，比如“如果传感器亮了，那么就抓取”，操作就变得非常简单。
•模块化设计的魅力：
将工作站拆解为“夹具模块”和“输送链模块”分别调试，最后通过I/O信号连接。这种模块化的设计思路不仅降低了难度，也让我对工业控制的分布式架构有了更深的理解。
•细节决定成败：
在配置LogicGate时，一个小小的“非门”（NOT）就解决了自动补料的难题。这让我意识到，在自动化领域，巧妙利用基础逻辑元件（与、或、非、置位、复位），往往能解决复杂的控制需求。
虚实结合的价值：
当我在屏幕上看到机器人精准地配合输送链完成码垛任务时，那种成就感是巨大的。这证明了我们在虚拟世界里的逻辑设计，完全可以在真实工厂里落地。这种“所想即所得”的能力，正是工业4.0的魅力所在。

结语：

路漫漫其修远兮，吾将上下而求索。希望这篇博客能为正在学习RobotStudio的你提供一些参考和启发。如果你也在南宁，或者在世界的某个角落为了梦想而努力，请保持热爱，奔赴山海！
