1、手眼标定概述

机械臂手眼标定是机器人领域中的一个基础且关键的技术环节。简单来说，它的目标是确定机械臂与相机（眼睛）之间的坐标变换关系。手眼标定要解决的问题就是：让大脑（控制系统）知道眼睛看到的物体，相对于手（机械臂末端）在什么位置，这样手才能准确地抓取或操作物体。
机械臂手眼标定一般分两种形式，一种是眼在手上，一种是眼在手外：

在机械臂系统中存在以下4个坐标系：

• 机械臂基座坐标系
• 机械臂夹爪坐标系
• 相机坐标系
• 标定板坐标系

2、眼在手上标定原理

如下图所示，眼在手上模式下，相机固定在机械臂末端，标定板固定在地面，机械臂带着相机从不同角度对这标定板拍照，目的是标定出相机坐标系和夹爪坐标系间的关系。
眼在手上模式有以下特点：

• 标定时标定板固定不动
• 标定板和机械臂基座之间相对静止，存在固定的转换关系
• 相机和夹爪之间相对静止，存在固定的关系
• 每次拍照，相机和标定板之间相对位置都会变化，但是可以通过opencv库计算出两者相对位置关系
• 每次拍照机械臂末端与基座的相对位置会变化，但是可以通过示教器读取两者相对位置关系

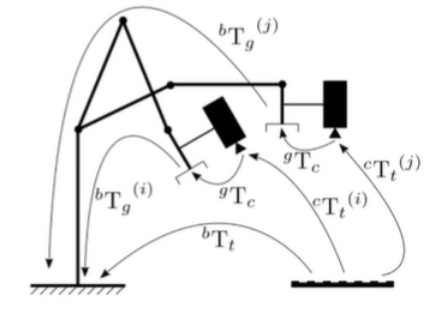

上图表示了机械臂在两个位置拍摄标定板的情况，其中，${}^b{T}_t$表示标定板（target）到机器人基底坐标系的关系，${}^c{T}_t$表示标定板到相机的变换关系，${}^g{T}_c$表示相机到夹爪坐标系的变换关系，${}^b{T}_g$表示夹爪到到机器人基底坐标系的变换关系，通过空间点$P_t$通过两中不同的方式转换到基地坐标系下的$P_b$，可以得到：
$${}^b{T}_t{=}^b{T}_g^g{T}_c^c{T}_t$$
有点链式法则的意思，${}^b{T}_t$是固定不变的，所以多次拍照就可以建立一系列等式：
$${}^b{T}_g^{(1)}{\cdot }^g{T}_c{\cdot }^c{T}_t^{(1)}{=}^b{T}_g^{(2)}{\cdot }^g{T}_c{\cdot }^c{T}_t^{(2)}$$
其中，${}^b{T}_g$可以通过示教器读取，${}^c{T}_t$可以通过opencv封装的库来计算，这样就转换成了一个普通的空间坐标转换问题，只要列的方程个数足够就可求解出相机和夹爪的关系。

3、夹爪坐标系和基底坐标系的关系

以夹爪坐标系和基底坐标系为例说明一下空间坐标转换的基本方式，其它几组坐标转换也是类似的关系，这里的夹爪到基底坐标系的关系是可以直接从机械臂读取的。夹爪坐标系gripper和机械臂基座坐标系base之间的关系求解如下所示：

若空间中某一点P在基底坐标系与夹爪坐标系下分别表示为$P_b$和$P_g$， 则有：
$$P_b=R_z{R}_y{R}_x{P}_g{+}^b{t}_g$$
其中，
$$R_x=\left[\begin{array}{ccc}1& 0& 0\\ 0& \cos \theta & -\sin \theta \\ 0& \sin \theta & \cos \theta \end{array}\right]$$
$$R_y=\left[\begin{array}{ccc}0& \cos \theta & -\sin \theta \\ 0& 1& 0\\ 0& \sin \theta & \cos \theta \end{array}\right]$$
$$R_z=\left[\begin{array}{ccc}0& \cos \theta & \sin \theta \\ 0& -\sin \theta & \cos \theta \\ 0& 0& 1\end{array}\right]$$
${}^b{t}_g$可以示教器中的X，Y，Z，$R_x$，$R_y$，$R_z$可以由示教器中的A，B，C获取，总之示教器中通常提供的6个自由度包含3个转角、3个平移量的数据就是夹爪在基座坐标系下的位姿，这个数值是已知的。值得注意的是，不同厂家的机械臂对于位姿信息的定义可能会有区别，甚至有的机械臂是Z-X-Y的机械臂，所以需要搞清楚机械臂上6个位姿信息到底是什么。

记夹爪（gripper）到机器人底座（base）的旋转矩阵是${}^b{R}_g$，即${}^b{R}_g=R_z{R}_y{R}_x$， $P_b{=}^b{R}_g{P}_g{+}^b{t}_g$
若空间中某一点P在基底坐标系与夹爪坐标系下的齐次坐标分别是$（X_b，Y_b，Z_b，1）$与$（X_g，Y_g，Z_g，1）$，那么写成其次坐标与矩阵的形式，如下：

$$\left[\begin{array}{c}{X}_b\\ Y_b\\ Z_b\\ 1\end{array}\right]\left[\begin{array}{cc}{}^b{\mathbf{R}}_g& {}^b{\mathbf{t}}_g\\ 0^T& 1\end{array}\right]\left[\begin{array}{c}{X}_g\\ Y_g\\ Z_g\\ 1\end{array}\right]{=}^b{T}_g\left[\begin{array}{c}{X}_g\\ Y_g\\ Z_g\\ 1\end{array}\right]$$
其中，${}^b{T}_g$表示夹爪（gripper）到机器人底座（base）的变换矩阵，形状为[4,4]。

4、眼在手外

眼在手外模式下，相机固定在地面，标定板固定在夹爪上，机械臂带着标定板在相机视场中运动，目的是标定出相机和基底坐标系的关系。
眼在手外模式有以下特点：

• 标定时相机固定不动
• 标定板和机械臂夹爪之间相对静止，存在固定的转换关系
• 相机和机械臂底座之间相对静止，存在固定的关系
• 每次拍照，相机和标定板之间相对位置都会变化，但是可以通过opencv库计算出两者相对位置关系
• 每次拍照机械臂夹爪与基座的相对位置会变化，但是可以通过示教器读取两者相对位置关系

$${}^g{T}_b^{(1)}{\cdot }^b{T}_c{\cdot }^c{T}_t^{(1)}{=}^g{T}_b^{(2)}{\cdot }^b{T}_c{\cdot }^c{T}_t^{(2)}$$
眼在手外和眼在手上两种模式在解算难度上是相同的，只是使用的场景不同。
眼在手外适用场景：

• 全局定位与抓取： 例如传送带上的工件抓取、托盘码垛/拆垛。相机俯视整个料箱或传送带，识别物体位置后告诉机械臂去哪里拿。
• 环境监测与防碰撞： 监控工作区域内是否有人员闯入，或者工件是否放置到位，侧重于安全与状态监测。
• 大尺寸工件的粗定位： 如大型板材的抓取，只需要知道工件的大概位置和角度，不需要微米级的末端精度。
• 多机器人协同： 一个固定相机同时观测多台机械臂的工作区域，协调它们之间的作业，避免干涉。

眼在手上适用场景：

• 精密装配与插拔： 例如电子元件的插装、轴承压入。当机械臂接近目标时，相机可以近距离对孔位或销钉进行精确对准。
• 小物体抓取与分拣： 在料盘或传送带上抓取尺寸较小的零件，相机可以移动到物体正上方获取高分辨率图像，避免远处拍摄像素不足的问题。
• 曲面加工与跟踪： 如打磨、焊接或涂胶，相机可以实时观察工具与工件接触点的状态，动态调整轨迹。
• 大范围检测： 需要检测大型工件（如汽车车身）时，机械臂可以带动相机移动到不同位置拍照，合成全景图像，避免安装多个固定相机。

两种方式选型：

考量维度	眼在手上 （Eye-in-Hand）	眼在手外 （Eye-to-Hand）
核心任务	精密作业、微调、小物体识别	粗定位、抓取、全局监测、防撞
视野 （FOV）	局部、可变、可放大	全局、固定、范围大
精度	极高（近距离作业时）	中等或较低（取决于架设高度）
遮挡问题	基本无遮挡（相机可调整角度）	可能存在机械臂遮挡工件的风险
动态模糊	易受机械臂振动影响	无运动模糊，成像稳定
标定关系	标定相机与末端的关系	标定相机与机器人基座的关系
典型行业	3C电子、精密打磨、医疗手术	物流分拣、码垛、机床上下料

5、眼在手外实战相关

相机固定不动，机械臂自动抓取相机视场范围内的某个产品。

5.1标定流程

步骤 1：数据采集

需要采集 N 组（建议 ≥15 组，我采集24组） 数据，每组包含：

1. 机械臂末端位姿（位置 + 姿态）
2. 相机拍摄的棋盘格图像

数据采集时让机械臂带动标定板（或相机）运动到不同位置，覆盖工作空间的不同区域，包含足够的旋转和平移变化。

步骤 2：角点检测与位姿估计

对每张棋盘格图像进行角点检测，并使用 PnP 算法求解标定板到相机的位姿。

步骤 3：构建手眼标定方程

将机械臂位姿和标定板位姿分别转换为齐次变换矩阵，输入 OpenCV 的手眼标定函数。

步骤 4：求解并验证

求解得到手眼矩阵，可通过重投影误差或多组数据的一致性来验证标定精度。

5.2 OpenCV 核心函数详解

5.2.1 角点检测：cv2.findChessboardCorners

ret, corners = cv2.findChessboardCorners(
    image,              # 输入图像（灰度图）
    patternSize,        # 内角点数量 (cols, rows)，如 (9, 6)
    corners=None,       # 输出角点
    flags=0             # 检测标志
)

常用 flags：

• cv2.CALIB_CB_ADAPTIVE_THRESH: 自适应阈值，对光照不均匀更鲁棒
• cv2.CALIB_CB_NORMALIZE_IMAGE: 直方图均衡化，增强对比度
• cv2.CALIB_CB_FILTER_QUADS: 过滤四边形，减少误检

5.2.2 亚像素优化：cv2.cornerSubPix

corners = cv2.cornerSubPix(
    image,              # 输入图像
    corners,            # 初始角点
    winSize=(11, 11),   # 搜索窗口大小
    zeroZone=(-1, -1),  # 死区大小（-1 表示不使用）
    criteria            # 迭代终止条件
)

终止条件 criteria：

criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

• TERM_CRITERIA_EPS: 当角点位置变化小于阈值时停止
• TERM_CRITERIA_MAX_ITER: 最大迭代次数 30
• 0.001: 位置变化阈值（像素）

5.2.3 PnP 求解位姿：cv2.solvePnP

ret, rvec, tvec = cv2.solvePnP(
    objectPoints,       # 3D 物体坐标 (N, 3)
    imagePoints,        # 2D 图像坐标 (N, 2)
    cameraMatrix,       # 相机内参矩阵 (3, 3)
    distCoeffs,         # 畸变系数 (5, 1) 或 (8, 1)
    rvec=None,          # 初始旋转向量
    tvec=None,          # 初始平移向量
    useExtrinsicGuess=False,
    flags=cv2.SOLVEPNP_ITERATIVE
)

参数说明：

• objectPoints: 棋盘格角点在世界坐标系中的坐标，通常设定标定板平面 Z=0
• imagePoints: 检测到的角点像素坐标
• cameraMatrix:

  [fx,  0, cx]
  [ 0, fy, cy]
  [ 0,  0,  1]


• distCoeffs: 径向畸变 (k1,k2,k3) + 切向畸变 (p1,p2)

返回值：

• rvec: 旋转向量（轴角表示），需用 cv2.Rodrigues 转换为旋转矩阵
• tvec: 平移向量

5.2.4 旋转向量转旋转矩阵：cv2.Rodrigues

R, _ = cv2.Rodrigues(rvec)  # rvec: (3,1) → R: (3,3)

罗德里格斯公式将轴角表示转换为旋转矩阵，是紧凑的旋转表示方法。

5.2.5 手眼标定：cv2.calibrateHandEye

R_cam2base, t_cam2base = cv2.calibrateHandEye(
    R_gripper2base,     # 机械臂基座到末端的旋转矩阵列表
    t_gripper2base,     # 机械臂基座到末端的平移向量列表
    R_target2cam,       # 相机到标定板的旋转矩阵列表
    t_target2cam,       # 相机到标定板的平移向量列表
    method=cv2.CALIB_HAND_EYE_TSAI
)

可用算法 method：

算法	常量	特点
TSAI	cv2.CALIB_HAND_EYE_TSAI	经典两阶段法，速度快
SHIU	cv2.CALIB_HAND_EYE_SHIU	封闭解，精度较高
DANIILIDIS	cv2.CALIB_HAND_EYE_DANIILIDIS	对偶四元数法
PARK	cv2.CALIB_HAND_EYE_PARK	非线性优化
HORAUD	cv2.CALIB_HAND_EYE_HORAUD	四元数法

输入数据要求：

• 所有旋转矩阵为 3x3 numpy 数组
• 所有平移向量为 (3,1) 或 (3,) 数组
• 列表长度 ≥ 3（建议 ≥ 15）

5.3 关键代码实现

5.3…1 棋盘格 3D 坐标构建

def create_chessboard_object_points(cols, rows, square_size):
    """
    创建棋盘格角点的 3D 坐标
    假设标定板在 Z=0 平面上
    """
    objp = np.zeros((cols * rows, 3), np.float32)
    objp[:, :2] = np.mgrid[0:cols, 0:rows].T.reshape(-1, 2) * square_size
    return objp

5.3.2 欧拉角转旋转矩阵

def euler_to_rotation_matrix(rx, ry, rz, order='xyz'):
    """
    XYZ 欧拉角转旋转矩阵（输入为弧度）
    """
    R_x = np.array([
        [1, 0, 0],
        [0, np.cos(rx), -np.sin(rx)],
        [0, np.sin(rx), np.cos(rx)]
    ])
    R_y = np.array([
        [np.cos(ry), 0, np.sin(ry)],
        [0, 1, 0],
        [-np.sin(ry), 0, np.cos(ry)]
    ])
    R_z = np.array([
        [np.cos(rz), -np.sin(rz), 0],
        [np.sin(rz), np.cos(rz), 0],
        [0, 0, 1]
    ])

    if order == 'xyz':
        R = R_z @ R_y @ R_x
    return R

---

5.3.3 齐次变换矩阵求逆

def invert_homogeneous_transform(matrix):
    """
    4x4 齐次变换矩阵求逆
    T = [R | t]
        [0 | 1]
    T_inv = [R^T | -R^T·t]
            [ 0  |    1    ]
    """
    R = matrix[:3, :3]
    t = matrix[:3, 3]

    inv_R = R.T
    inv_t = -inv_R @ t

    inv_matrix = np.eye(4)
    inv_matrix[:3, :3] = inv_R
    inv_matrix[:3, 3] = inv_t
    return inv_matrix

5.3.4 完整标定流程

def hand_eye_calibration(
    robot_poses,        # 机械臂位姿列表 [(x,y,z,rx,ry,rz), ...]
    image_paths,        # 图像路径列表
    camera_matrix,      # 相机内参
    dist_coeffs,        # 畸变系数
    pattern_size,       # 棋盘格尺寸 (cols, rows)
    square_size         # 方格边长 (mm)
):
    """
    完整的手眼标定流程
    """
    R_base2gripper_list = []
    t_base2gripper_list = []
    R_target2cam_list = []
    t_target2cam_list = []

    for pose, img_path in zip(robot_poses, image_paths):
        # 1. 机械臂位姿 → 齐次矩阵
        R_g2b = euler_to_rotation_matrix(*pose[3:])
        t_g2b = np.array(pose[:3])
        T_g2b = np.eye(4)
        T_g2b[:3, :3], T_g2b[:3, 3] = R_g2b, t_g2b

        # 2. 求逆得到 base→gripper
        T_b2g = invert_homogeneous_transform(T_g2b)
        R_base2gripper_list.append(T_b2g[:3, :3])
        t_base2gripper_list.append(T_b2g[:3, 3])

        # 3. 图像角点检测 + PnP
        image = cv2.imread(img_path)
        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
        objp = create_chessboard_object_points(*pattern_size, square_size)

        ret, corners = cv2.findChessboardCorners(gray, pattern_size)
        if ret:
            corners = cv2.cornerSubPix(gray, corners, (11,11), (-1,-1),
                criteria=(cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001))

            ret, rvec, tvec = cv2.solvePnP(objp, corners, camera_matrix, dist_coeffs)
            if ret:
                R_target2cam, _ = cv2.Rodrigues(rvec)
                R_target2cam_list.append(R_target2cam)
                t_target2cam_list.append(tvec)

    # 4. 手眼标定求解
    R_cam2base, t_cam2base = cv2.calibrateHandEye(
        R_base2gripper_list, t_base2gripper_list,
        R_target2cam_list, t_target2cam_list,
        method=cv2.CALIB_HAND_EYE_TSAI
    )

    # 5. 构建 4x4 变换矩阵
    T_cam2base = np.eye(4)
    T_cam2base[:3, :3], T_cam2base[:3, 3] = R_cam2base, t_cam2base.reshape(-1)

    return T_cam2base

5.4 提高标定精度的技巧

5.4.1 数据采集

• 多样性: 覆盖工作空间的不同区域
• 旋转充分: 包含绕三个轴的旋转运动
• 数量充足: 建议 20 组以上数据
• 避免共面: 标定板法向量不要始终保持同一方向

5.4.2 图像处理

• 分辨率: 使用较高清晰度图像（角点检测更精确）
• 光照均匀: 避免强反光和阴影
• 棋盘格完整: 确保整个棋盘格在视野内

5.4.3 相机标定

• 相机内参需预先精确标定
• 使用与手眼标定相同焦距和光圈设置
• 标定后不要改变镜头焦距（如果是变焦镜头）

5.5 标定结果验证

def verify_calibration(T_cam2base, R_base2gripper_list, t_base2gripper_list,
                       R_target2cam_list, t_target2cam_list):
    """
    验证手眼标定结果的一致性
    计算所有变换到同一坐标系下的位置标准差
    """
    positions = []
    for R_b2g, t_b2g, R_t2c, t_t2c in zip(
        R_base2gripper_list, t_base2gripper_list,
        R_target2cam_list, t_target2cam_list):

        T_b2g = np.eye(4)
        T_b2g[:3, :3], T_b2g[:3, 3] = R_b2g, t_b2g

        T_t2c = np.eye(4)
        T_t2c[:3, :3], T_t2c[:3, 3] = R_t2c, t_t2c.flatten()

        # 变换到基座坐标系下的标定点位置
        T_result = T_b2g @ T_cam2base @ T_t2c
        positions.append(T_result[:3, 3])

    positions = np.array(positions)
    std_dev = np.std(positions, axis=0)
    print(f"位置标准差 (mm): {std_dev * 1000}")
    print(f"平均误差 (mm): {np.mean(std_dev) * 1000:.3f}")

5.6 总结

手眼标定是机器人视觉集成的核心环节，OpenCV 提供了完整的工具链：

步骤	OpenCV 函数
角点检测	findChessboardCorners
亚像素优化	cornerSubPix
位姿估计	solvePnP + Rodrigues
手眼求解	calibrateHandEye
