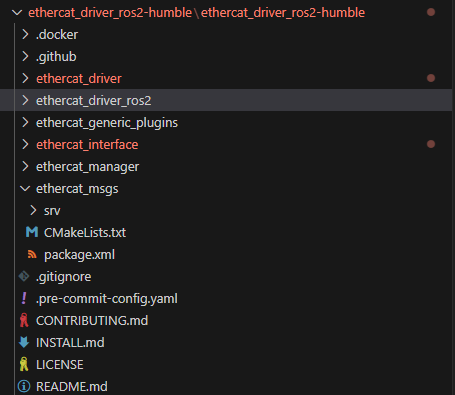

1）代码主体架构

在 ethercat_driver_ros2 仓库中，ethercat_driver、ethercat_generic_plugins、ethercat_interface、ethercat_manager、ethercat_msgs 等包分工明确，通过依赖和接口调用形成完整的 EtherCAT 与 ROS 2 集成框架。以下是它们之间的调用关系梳理：

1. 核心包功能概述

包 名	核心功能
ethercat_driver_ros2	元包（meta-package），聚合所有相关子包，方便安装和管理（无具体功能代码）。
ethercat_interface	提供 EtherCAT 通信的基础接口和核心逻辑（如主站管理、从站基类、PDO/SDO 基础操作）。
ethercat_driver	实现 ros2_control 的 SystemInterface，作为硬件接口桥接 ROS 2 与 EtherCAT 设备。
ethercat_generic_plugins	提供通用 EtherCAT 从站插件（如通用从站、CiA402 驱动器），实现具体设备的通信逻辑。
ethercat_manager	提供 SDO（异步服务数据对象）通信的 ROS 服务，支持动态读写设备参数。
ethercat_msgs	定义 SDO 通信的服务消息类型（SetSdo.srv、GetSdo.srv），供 ethercat_manager 使用。

2. 调用关系详解

2.1）ethercat_interface：核心基础层

• 角色：所有其他包的底层依赖，定义 EtherCAT 通信的基础接口和工具。
• 核心内容：
  • EcSlave 基类：所有 EtherCAT 从站插件的抽象父类，定义了从站初始化、PDO 处理等接口（如 setupSlave、processData）。
  • EcMaster 类：封装 IgH EtherCAT Master 的核心操作（如域注册、PDO 读写、主站初始化）。
  • PDO/SDO 基础工具：如 ec_pdo_entry_info_t（PDO 条目定义）、DomainInfo（域管理）等。
• 被依赖：ethercat_driver、ethercat_generic_plugins、ethercat_manager 均直接依赖它提供的接口和工具。

2.2）ethercat_driver：ROS 2 硬件接口层

• 角色：桥接 ros2_control 与 EtherCAT 设备，是整个框架与 ROS 2 控制栈的接口。
• 核心逻辑：
  • 实现 hardware_interface::SystemInterface，导出 ROS 2 控制所需的 state_interface（状态接口）和 command_interface（命令接口）。
  • 通过 pluginlib 动态加载 ethercat_generic_plugins 中的从站插件（如 GenericEcSlave、EcCiA402Drive）。
  • 调用 ethercat_interface::EcMaster 进行 EtherCAT 主站的初始化和数据读写（read/write 方法）。
• 依赖与调用：
  • 依赖 ethercat_interface：使用 EcMaster 管理主站，使用 EcSlave 接口与从站插件交互。
  • 调用 ethercat_generic_plugins：通过 pluginlib::ClassLoader 加载具体插件，执行插件的 setupSlave 和 processData 方法处理设备数据。

2.3）ethercat_generic_plugins：设备插件层

• 角色：实现具体 EtherCAT 从站设备的通信逻辑，作为 ethercat_driver 的插件。
• 核心内容：
  • GenericEcSlave：通用从站插件，通过配置文件定义 PDO 映射，适用于大多数标准设备。
  • EcCiA402Drive：针对 CiA402 协议驱动器（如伺服电机）的专用插件，处理电机状态机、控制字 / 状态字等逻辑。
• 依赖与调用：
  • 继承 ethercat_interface::EcSlave 基类，实现其虚函数（如 processData 处理 PDO 数据）。
  • 被 ethercat_driver 加载和调用：ethercat_driver 通过插件接口获取设备数据，并同步到 ROS 2 控制接口。

2.4）ethercat_manager 与 ethercat_msgs：SDO 服务层

• 角色：提供异步 SDO 通信功能，支持动态读写设备参数（非周期性数据）。
• 核心逻辑：
  • ethercat_msgs：定义 SDO 服务消息（SetSdo.srv 用于写入，GetSdo.srv 用于读取）。
  • ethercat_manager：实现 SDO 服务服务器（ethercat_sdo_srv_server），通过 IgH 库的 API 执行 SDO 操作，并使用 ethercat_msgs 定义的服务接口与外部通信。
• 依赖与调用：
  • ethercat_manager 依赖 ethercat_msgs：使用其定义的服务类型处理请求。
  • ethercat_manager 依赖 ethercat_interface（间接）：共享 EtherLab 库的接口，与 EtherCAT 主站交互。
  • 其他模块（如 ethercat_driver 或外部节点）可通过调用 ethercat_manager 提供的服务进行 SDO 操作。

2.5）ethercat_driver_ros2：元包聚合

• 角色：作为元包，依赖所有其他子包（ethercat_driver、ethercat_interface 等），简化整体安装流程（通过 rosdep 或 apt 安装时自动拉取所有依赖）。

总结

• 底层核心：ethercat_interface 提供所有 EtherCAT 通信的基础接口。
• ROS 2 桥接：ethercat_driver 实现 ros2_control 接口，加载插件并管理数据流转。
• 设备逻辑：ethercat_generic_plugins 实现具体设备的 PDO 处理，作为插件被 ethercat_driver 调用。
• SDO 通信：ethercat_manager 基于 ethercat_msgs 提供 SDO 服务，补充非周期性数据交互。
• 元包聚合：ethercat_driver_ros2 简化整体安装和依赖管理。

3. 功能包1一ethercat_driver

3.1）visibility_control.h

总结：这个文件是共享库开发的 “基础设施”，通过跨平台宏定义确保库的公共接口能被正确访问，同时隐藏内部实现细节。这个头文件 visibility_control.h 的主要作用是跨平台控制共享库（动态链接库）中的符号可见性，确保库的公共接口能被正确导出和导入，同时隐藏内部符号以减少冲突并优化性能。

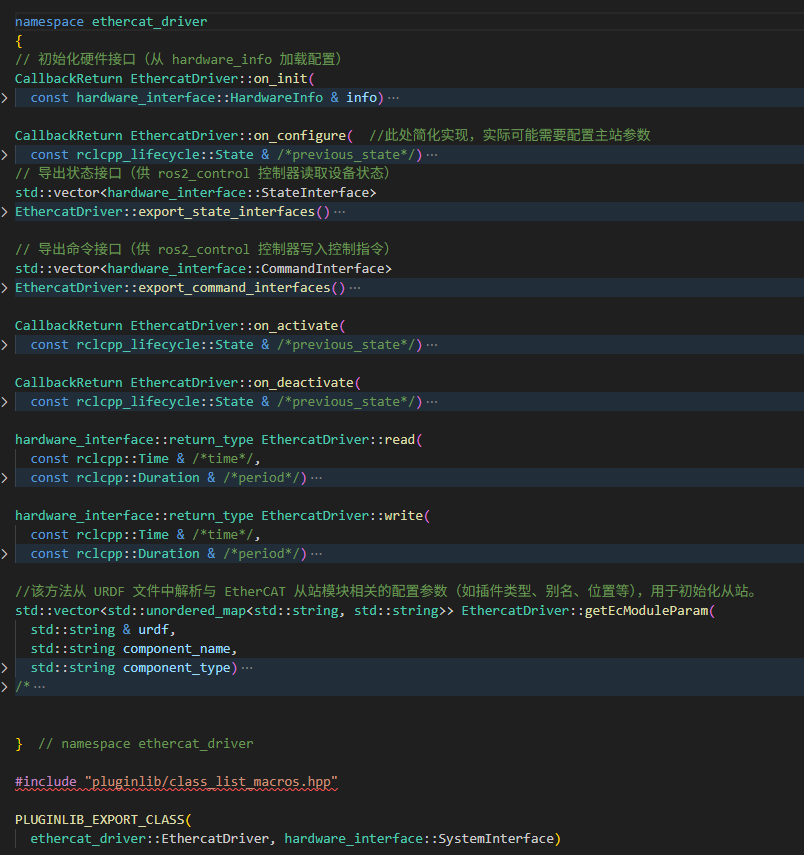

3.2）ethercat_driver.h  ethercat_driver.cpp

4. 功能包2一ethercat_driver_ros2

在 ROS 2 中，“元包（Meta-package）聚合” 指的是一个特殊的功能包（package），它本身不包含实际的代码或功能实现，而是通过依赖关系将多个相关的子功能包（subpackages）整合在一起，方便用户统一安装、管理和使用整个功能栈。

具体到 ethercat_driver_ros2 这个元包：

1. 元包的作用从其 package.xml 描述（Meta-package aggregating the ethercat_driver_ros2 packages and documentation）可以看出，它的核心功能是 “聚合” 与 EtherCAT 驱动相关的一系列子包，让用户无需逐个安装每个子组件，只需安装这个元包，就能自动获取其依赖的所有相关功能。

2. 聚合的子包根据代码库中的结构，这个元包聚合的子包包括：

   • ethercat_driver：核心驱动实现，对接 ros2_control 的硬件接口；
   • ethercat_interface：EtherCAT 通信的基础接口定义；
   • ethercat_msgs：EtherCAT 相关的 ROS 消息和服务定义；
   • ethercat_manager：与 EtherCAT 从站模块交互的组件；
   • 各类插件包（如 ethercat_generic_slave、ethercat_generic_cia402_drive）：通用或专用 EtherCAT 从站设备的插件实现。

3. 元包的特点元包自身通常非常精简，例如 ethercat_driver_ros2 的 CMakeLists.txt 仅包含基本的元包声明（ament_package()），没有实际的编译逻辑或代码。它的主要作用是通过 package.xml 中的 <exec_depend> 声明依赖的子包，从而实现 “一键安装整个功能栈” 的效果。

5. 功能包4一ethercat_generic_plugins

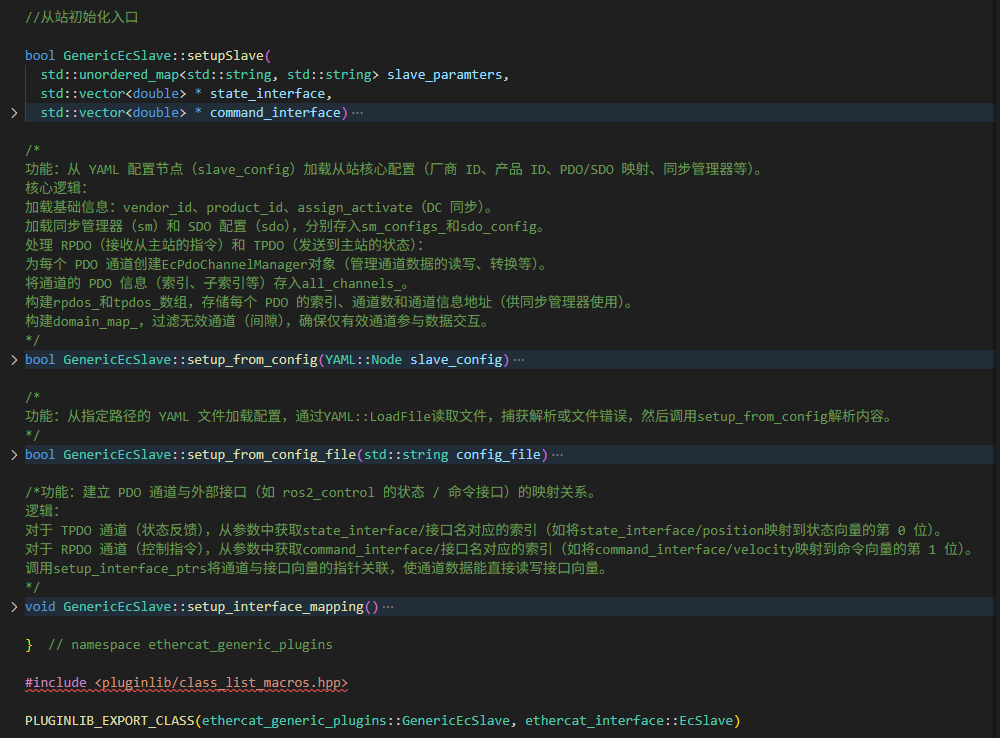

5.1）ethercat_generic_slave

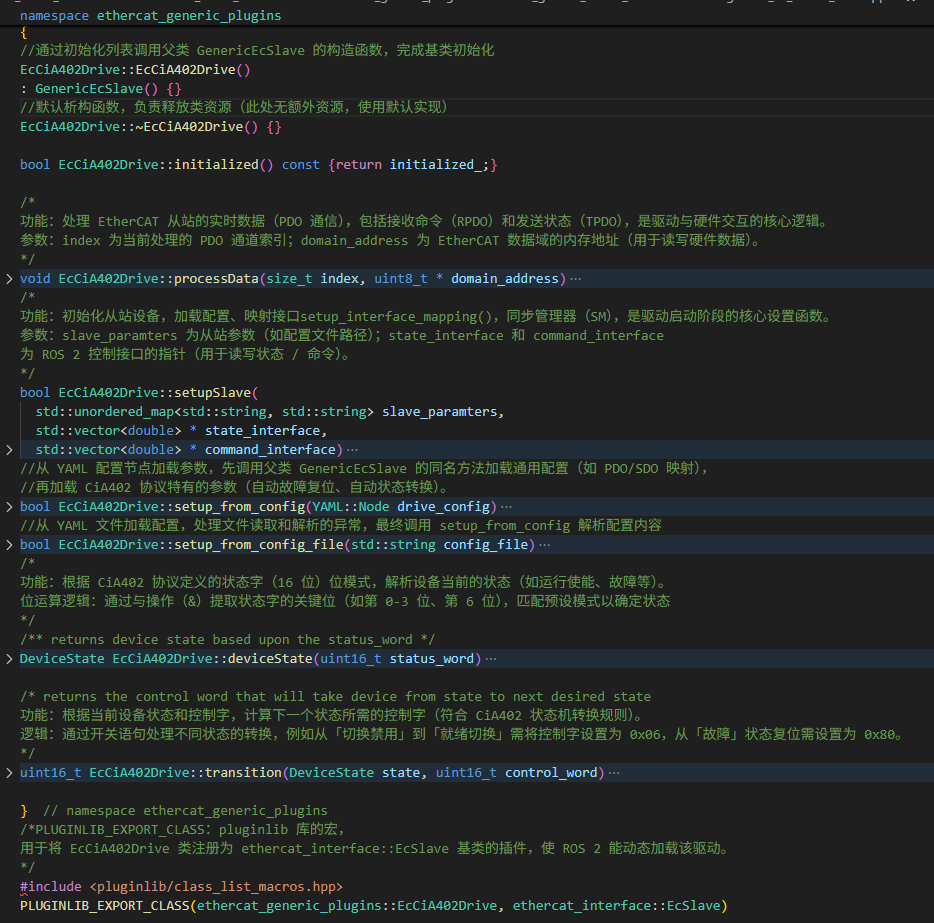

5.2）ethercat_generic_cia402_drive

• 继承基础：EcCiA402Drive 继承 GenericEcSlave，复用父类的通用 EtherCAT 从站功能（如 PDO/SDO 配置、同步管理、接口映射）。
• 扩展特化：子类通过重写 processData、setupSlave 等函数，添加 CiA402 协议特有的逻辑（如状态机、控制字 / 状态字处理、模式切换）。
• 调用关系：子类在重写的函数中通过 GenericEcSlave::xxx 显式调用父类方法，实现 “基础功能复用 + 特有逻辑扩展”。generic_ec_slave.cpp 与 generic_ec_cia402_drive.cpp 之间的调用关系基于类继承和虚函数重写

6. 功能包5一ethercat_interface

总结

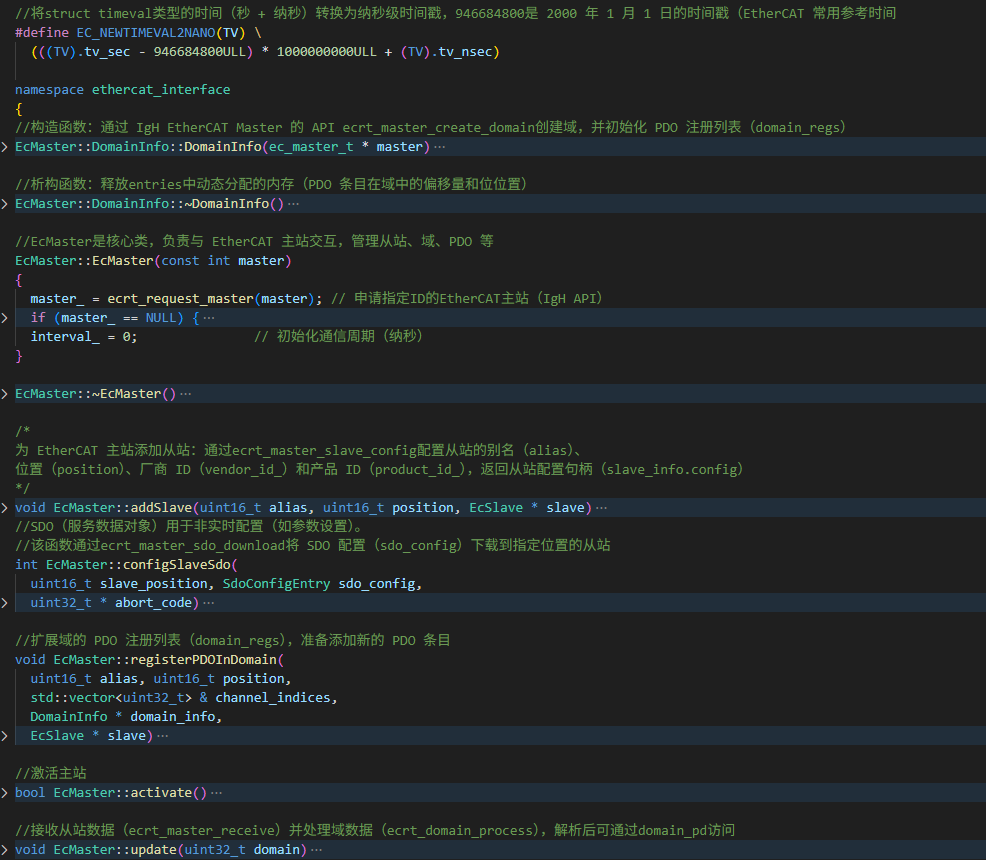

ec_master.cpp实现了 EtherCAT 主站的核心管理逻辑，基于 IgH EtherCAT Master 库，主要功能包括：

1. 初始化 EtherCAT 主站，添加并配置从站（PDO/SDO/DC）。
2. 管理域（Domain）和 PDO 注册，实现过程数据的高效传输。

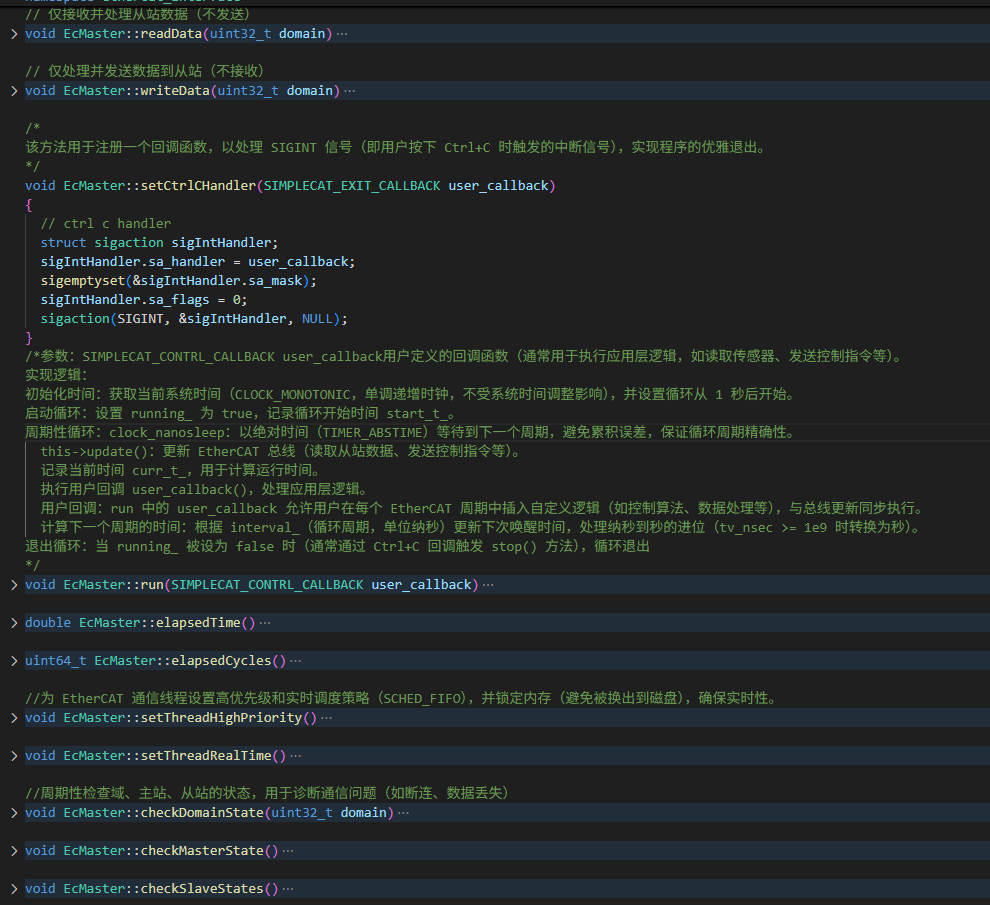

3. 提供实时数据更新接口（update/readData/writeData），并调用从站的逻辑处理数据。
4. 支持实时线程配置和状态监控，确保通信的实时性和可靠性。

结合ec_slave.hpp等头文件，EcSlave作为从站抽象类，由具体设备（如电机驱动器）实现，通过processData处理实际的 PDO 数据读写，实现了主站与从站的解耦。由于ethercat_interface文件夹包含多个文件（头文件和源文件），且你主要提供了ec_master.cpp的内容，下面先围绕ec_master.cpp进行逐行解释，同时结合文件夹内的头文件信息（如ec_master.hpp、ec_slave.hpp等）补充上下文。

7. 功能包6一ethercat_manager

7.1）data_convertion_tools.hpp

data_convertion_tools.hpp（数据转换工具，内容未完全提供，推测功能）

该文件主要定义数据类型转换相关的工具函数和结构体，例如：

• DataType结构体：描述数据类型（如 "uint8"、"int32"）及其字节大小。
• get_data_type函数：根据字符串（如 "uint16"）返回对应的DataType。
• data2buffer函数：将字符串或数值转换为字节缓冲区（用于 SDO 下载）。
• buffer2data函数：将字节缓冲区转换为数值或字符串（用于 SDO 上传）。
• 异常类（如SizeException）：处理数据大小不匹配等错误

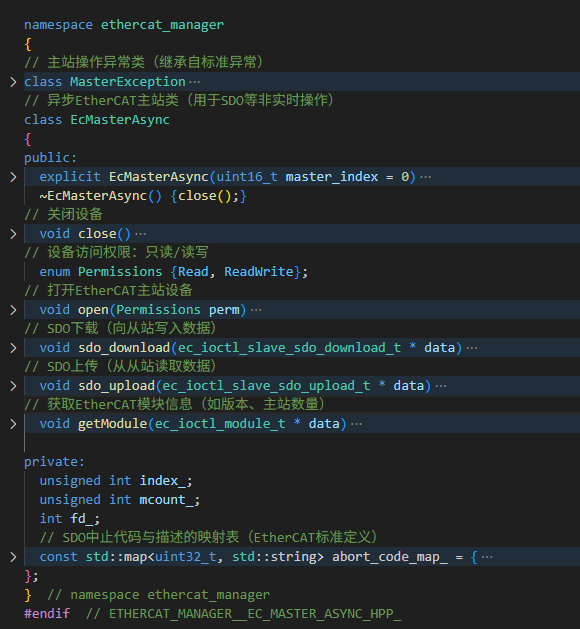

7.2）ec_master_async.hpp

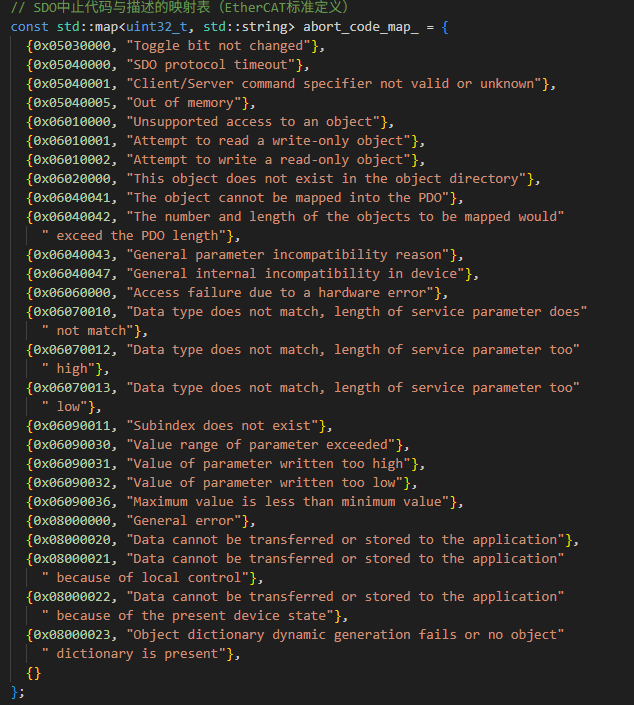

7.3）ec_master_async_io.hpp

定义Ethercat模块信息结构体（用于ioctl调用）

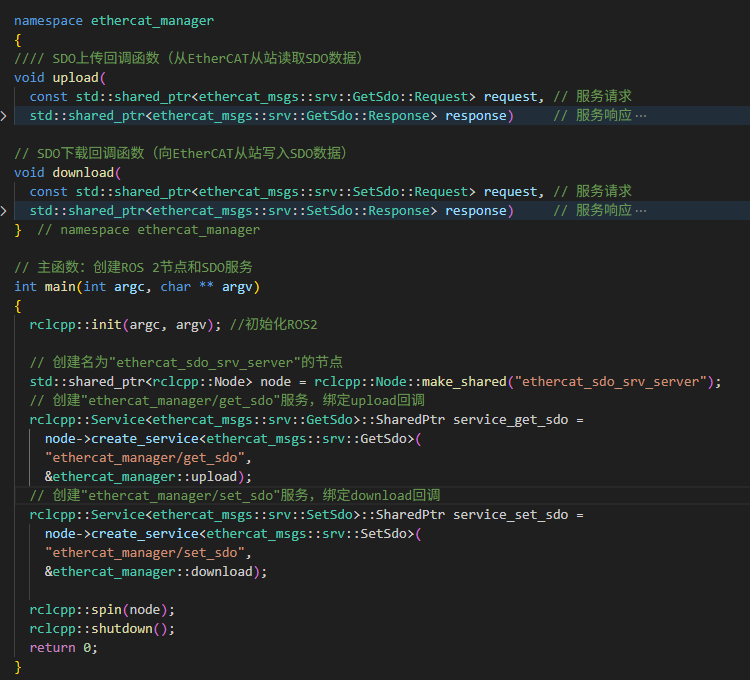

7.4）ethercat_sdo_srv_server.cpp

（SDO 服务服务器实现）

upload-->master.sdo_upload(&data)
download-->master.sdo_download(&data)

整体功能总结

ethercat_manager文件夹的核心功能是提供EtherCAT SDO 服务的 ROS 2 服务器：

1. 通过ethercat_sdo_srv_server节点创建两个 ROS 2 服务：
   • ethercat_manager/get_sdo：读取从站的 SDO 数据（配置参数）。
   • ethercat_manager/set_sdo：向从站写入 SDO 数据（配置参数）。
2. 底层通过EcMasterAsync类与 EtherLab 驱动交互，实现异步的 SDO 操作（非实时，适合配置阶段）。
3. data_convertion_tools提供数据类型转换工具，处理 ROS 2 服务消息与 EtherCAT 字节缓冲区之间的转换。

该模块是 EtherCAT 从站配置的重要组件，允许用户通过 ROS 2 服务动态修改从站参数（如电机参数、传感器配置等）。

8）ethercat_msgs

8.1）GetSdo.srv

        int16 master_id
        uint16 slave_position
        uint16 sdo_index
        uint8 sdo_subindex
        string sdo_data_type
        ---
        bool success
        string sdo_return_message
        string sdo_return_value_string
        float64 sdo_return_value

8.2）SetSdo.srv

        int16 master_id
        int16 slave_position
        int16 sdo_index
        int16 sdo_subindex
        string sdo_data_type
        string sdo_value
        ---
        bool success
        string sdo_return_message

9）总结

1. 核心包与元包

• ethercat_driver_ros2：元包（meta-package），本身不实现功能，仅通过exec_depend聚合其他核心包（ethercat_driver、ethercat_interface等），作为项目入口的逻辑组合。

2. 核心驱动包 ethercat_driver

• 功能：实现ros2_control的硬件接口（SystemInterface），是连接 ROS 2 与 EtherCAT 从站的核心。
• 依赖与调用：
  • 依赖ethercat_interface：使用其提供的EcMaster（EtherCAT 主站）、EcSlave（从站接口）等基础类（如ethercat_driver.hpp中包含#include "ethercat_interface/ec_slave.hpp"）。
  • 依赖pluginlib：通过pluginlib::ClassLoader动态加载具体的 EtherCAT 从站插件（如ethercat_generic_slave、ethercat_generic_cia402_drive）。
  • 依赖hardware_interface：实现 ROS 2 控制框架的接口（状态 / 命令接口）。

3. 基础接口包 ethercat_interface

• 功能：提供 EtherCAT 通信的底层抽象（主站、从站、PDO/SDO 通信等），封装了 IgH EtherCAT Master 的底层调用。
• 被依赖与调用：
  • 被ethercat_driver依赖：提供从站插件的基类EcSlave和主站控制EcMaster。
  • 被插件包（ethercat_generic_slave、ethercat_generic_cia402_drive）依赖：插件需继承EcSlave实现具体从站功能。
  • 被ethercat_manager间接依赖：ethercat_manager中的EcMasterAsync可能基于其主站通信逻辑。

4. 消息定义包 ethercat_msgs

• 功能：定义 EtherCAT 相关的服务消息（SetSdo.srv、GetSdo.srv），用于 SDO（服务数据对象）的读写通信。
• 被依赖与调用：
  • 被ethercat_manager依赖：ethercat_manager中的服务端（ethercat_sdo_srv_server.cpp）使用这些消息类型实现 SDO 服务（get_sdo/set_sdo）。

5. 管理工具包 ethercat_manager

• 功能：提供 SDO 读写的 ROS 2 服务端，允许通过服务调用与 EtherCAT 从站进行配置通信。
• 依赖与调用：
  • 依赖ethercat_msgs：使用其定义的服务消息类型。
  • 依赖ethercat_interface（间接）：通过EcMasterAsync实现底层 EtherCAT 主站通信（如master.sdo_upload/sdo_download）。

6. 通用插件包

• ethercat_generic_slave：实现通用 EtherCAT 从站插件，提供基础的 PDO/SDO 映射功能。

  • 依赖ethercat_interface：继承EcSlave并实现setupSlave等接口，被ethercat_driver通过pluginlib动态加载。

• ethercat_generic_cia402_drive：针对 CiA402 协议的驱动插件（如伺服电机）。

  • 依赖ethercat_interface和ethercat_generic_slave：基于通用从站扩展，实现 CiA402 特定功能（如模式控制、位置 / 速度环），被ethercat_driver加载。

整体调用关系图

plaintext

ethercat_driver_ros2（元包）
├── ethercat_driver（核心驱动）
│   ├── 依赖：ethercat_interface（基础接口）
│   ├── 依赖：pluginlib（加载插件）
│   └── 加载：ethercat_generic_slave、ethercat_generic_cia402_drive（插件）
├── ethercat_interface（底层抽象）
│   ├── 被依赖：ethercat_driver、插件包、ethercat_manager
│   └── 封装：IgH EtherCAT Master底层
├── ethercat_manager（SDO服务）
│   ├── 依赖：ethercat_msgs（消息类型）
│   └── 依赖：ethercat_interface（主站通信）
└── ethercat_msgs（消息定义）
    └── 被依赖：ethercat_manager

核心逻辑：ethercat_driver作为ros2_control接口，通过ethercat_interface提供的抽象加载具体插件（如 CiA402 驱动），实现实时 EtherCAT 通信；ethercat_manager则提供辅助的 SDO 配置服务，依赖ethercat_msgs和底层接口。在ethercat_driver_ros2项目中，各包之间的调用关系主要基于 ROS 2 的依赖管理（package.xml）和代码中的接口引用，核心围绕 EtherCAT 通信功能的分层实现。
