现在VLA基本还是得靠底层的机械臂逆解和轨迹规划来实现操作，在实现端到端的模型前，咱们还是得把这个基础搭建好

起因：一个看似简单的需求

“让机械臂的末端从 A 点移动到 B 点，轨迹要平滑，不要撞到障碍物。”

听起来很简单，在外行眼里，好像就是动了一下，小儿科的东西。naive! 这背后其实是一整套系统工程：

逆解（IK）：知道目标位置，怎么算出各个关节该转多少度？
路径规划：怎么避开障碍物？
轨迹平滑：怎么让运动丝滑不抖？
实时执行：高频率下怎么保证延迟和精度？

更要命的是，我们还想要：

切换不同机械臂（5-DOF → 7-DOF）不用改代码
支持 3D 位置控制 + 6D 姿态控制
可以在仿真和实机之间无缝切换
调参方便，不用每次都重新编译

于是，一场技术选型的冒险就这么开始了。

第一站：ROS2 + MoveIt 不香吗？

做机器人，机械臂规划，第一反应当然是：用 MoveIt 啊，现成的！

MoveIt 确实很强大，功能全面：

OMPL 路径规划
Trajopt 轨迹优化
KDL解析 IK
可视化界面（RViz）
丰富的文档和社区支持

但是（重点来了）——

问题 1：我们不想用 ROS2

在之前讲架构的文章里我详细分析过，ROS2 的架构对我们的场景不够友好，我们用的是 AimRT 框架，轻量、高性能、配置简洁。如果为了 MoveIt 再套一层 ROS2，那就是为了一颗葡萄建一个葡萄园。

问题 2：MoveIt 的灵活性不够

MoveIt 是个重型框架，你要么全盘接受它的设计，要么就得啃源码魔改。

举个例子：我想让机械臂"姿态随便，只要位置到了就行"，MoveIt 默认的 IK 求解器会强制约束姿态，要改？对不起，请重新实现 IK Plugin。

再比如：我想在仿真环境下测试一个新的轨迹优化算法，MoveIt 的架构让你很难只替换某一个模块而不影响其他部分。

问题 3：性能开销

MoveIt 的服务化架构（Move Group Server）在工业机器人场景下很合理，但我们做的是实时控制：

机械臂需要 50-200Hz 的控制频率
IK 求解要在数毫秒内完成
轨迹平滑要支持在线重规划

MoveIt 架构的抽象层开销（ROS Service 调用 + 序列化）在这种场景下就显得有点"笨重"。

所以，虽然 MoveIt 很强大，但不是我们的菜。我们需要的是一个：

轻量级：只解决运动规划问题，不带其他包袱
模块化：IK、路径规划、轨迹平滑可以独立替换
高性能：毫秒级 IK 求解，实时轨迹生成
可配置：通过 YAML 适配不同机械臂，不用改代码

第二站：自己造轮子？先试试插值法

我们首先尝试了最经典的笛卡尔插值 + 雅可比迭代（Jacobian-based IK）：

基本思路

# 伪代码
def solve_ik(target_position, current_joints):
    # 1. 把目标位置分成 30 个小段（插值）
    steps = interpolate(current_position, target_position, num_steps=30)

    q = current_joints  # 初始关节角度
    for step in steps:
        # 2. 对每一小段，用雅可比迭代求解
        for i in range(max_iterations):
            current_pos = forward_kinematics(q)  # 正解
            error = step - current_pos
            if norm(error) < threshold:
                break

            J = compute_jacobian(q)  # 雅可比矩阵
            dq = J.T @ inv(J @ J.T + damping * I) @ error  # 阻尼伪逆
            q = q + step_size * dq  # 更新关节角度

    return q

效果

成功率高（在工作空间内）
收敛速度快（平均 5-10ms）
代码简单，易于理解和调试

我们用这套方案跑了一段时间，整体还行。

但是…

随着需求升级，问题来了：

问题 1：只能控制位置，不能控制姿态

笛卡尔插值 + 3D 误差（xyz）只能保证末端位置到达目标，但姿态是随机的。

抓取任务倒还好（姿态无所谯），但如果要做插拔连接器、拧螺丝这种需要精确定向的任务，就 GG 了。

要支持 6D 姿态控制（xyz + roll/pitch/yaw），需要：

计算 SE(3) 流形上的误差（不是简单的向量减法）
雅可比矩阵从 3×n 扩展到 6×n
加上 Jlog6 变换来处理旋转误差

理论上可行，但实现起来容易踩坑。

问题 2：没有避障能力

插值法只管"从 A 到 B"，中间要是有障碍物？对不起，撞上去了。

要加避障，就得引入路径规划（Path Planning）。但插值法和路径规划怎么结合？又是一堆工程问题。

问题 3：多机械臂适配麻烦

虽然我们用 Pinocchio 做 FK/雅可比计算（已经支持 URDF 加载），但一些关键参数还是硬编码的：

const int DOF = 5;  // 💀 硬编码！换个 7-DOF 机械臂就得改
Eigen::VectorXd q(DOF);

每次换机械臂，都要改代码、重新编译、重新测试。不够优雅。

所以，插值法作为原型验证很好，但要长期维护、功能扩展，还是得找更系统的方案。

第三站：最终方案 - Pinocchio + OMPL + Ruckig

经过一番调研和实践，我们确定了这个组合：

模块	库	职责
运动学/动力学	Pinocchio	FK、IK、雅可比、重力补偿
路径规划	OMPL	避障、采样式规划（RRT/PRM）
轨迹生成	Ruckig	时间最优、平滑轨迹（符合速度/加速度约束）

为什么选择 Pinocchio 而非 KDL？

Pinocchio 是 LAAS-CNRS（法国国家科学研究中心）开发的机器人运动学库，性能怪兽级别，远超 KDL（Kinematics and Dynamics Library，Orocos 项目的老牌库，常用于 ROS/MoveIt）：

快：基于 Eigen3 高度优化，FK/IK 计算微秒级；KDL 基于较旧的实现，速度慢 5-10 倍（毫秒级），不适合高频实时控制
准：内置 CLIK 闭环逆运动学 + 阻尼伪逆，数值稳定、抗奇异点；KDL 的 NumPy-like IK 易发散，需手动调参，精度在复杂姿态下逊色
全：覆盖 FK/IK、雅可比、动力学、碰撞检测，甚至 ABA/RNEA 算法；KDL 只专注基本运动学，动力学支持弱，扩展需额外库
通用：原生 URDF/SDF 支持，API 现代易集成（C++/Python）；KDL 虽兼容 ROS，但配置繁琐，移植性差

逆解的部分，Pinocchio 的官方文档提供了 3D IK 和 6D IK 的参考实现，采用 CLIK 算法。

为什么是 OMPL？

OMPL（Open Motion Planning Library）是运动规划领域的标准：

算法全：RRT、RRT*、PRM、EST…十几种采样式规划算法
接口简洁：只需提供状态空间、碰撞检测器，剩下的 OMPL 帮你搞定
学术背书：被 MoveIt、Drake 等主流框架采用

而且 OMPL 不依赖 ROS，可以作为独立库使用（这点很重要）。

为什么是 Ruckig？

Ruckig 是一个实时轨迹生成库，专注于一件事：

给定起点、终点、速度约束、加速度约束，生成一条时间最优、符合约束的轨迹。

听起来简单，但工程实现极其硬核：

实时：微秒级计算，支持在线重规划
精确：严格满足速度/加速度/加加速度约束
可拼接：支持多段轨迹缝合（Trajectory Stitching）

我们之前用过 MoveIt 的 Time Parameterization 和一些多项式插值法，Ruckig 的效果吊打它们。

这个组合的优势

1. 职责清晰，模块解耦

Pinocchio：算 IK，告诉我关节角度
   ↓
OMPL：规划路径，告诉我怎么走不撞
   ↓
Ruckig：生成轨迹，告诉我每个时刻的位置/速度

每个库只做自己最擅长的事，出问题了也好定位。

2. 性能拉满

毫秒级的求解速度，总体延迟完全满足实时控制需求。

3. 灵活性强

想换 IK 算法？Pinocchio 提供多种实现（DLS、NLOPT、Levenberg-Marquardt）
想换规划算法？OMPL 随便挑
想换轨迹优化？Ruckig 参数调一调

4. 不依赖 ROS

这三个库都是纯 C++ 库，不需要 ROS 环境。配合 AimRT 框架，整个系统轻得飞起。

实现：从 0 到 1 的架构设计

理论说完了，来点实战。

整体架构

我们把规划模块设计成了分层架构：

┌─────────────────────────────────────────────┐
│           PlanningModule (协调者)           │
├─────────────────────────────────────────────┤
│  Input Adapter Layer (输入适配层)           │
│  ├─ XYZPoseInput  : 3D 位置控制            │
│  └─ SE3PoseInput  : 6D 位姿控制            │
├─────────────────────────────────────────────┤
│  IK Solver Layer (逆解层)                   │
│  ├─ Interpolation IK : 笛卡尔插值   │
│  ├─ Official 3D IK   : Pinocchio 3D       │
│  └─ Official 6D IK   : Pinocchio 6D       │
├─────────────────────────────────────────────┤
│  Path Planner Layer (路径规划层)            │
│  └─ OMPL Planner : RRT-Connect (避障)     │
├─────────────────────────────────────────────┤
│  Trajectory Smoother Layer (轨迹平滑层)     │
│  └─ Ruckig Smoother : 时间最优轨迹         │
├─────────────────────────────────────────────┤
│  Kinematics Core (运动学核心)               │
│  └─ PinocchioPlanner : FK/IK/雅可比/重力  │
└─────────────────────────────────────────────┘

工作流程

用户在 UI 上点一下"移动到 (x, y, z)"，背后发生了这些事：

Step 1: 输入适配
  └─ SE3PoseInput 把 (x, y, z, roll, pitch, yaw)
     转换成 SE(3) 变换矩阵

Step 2: IK 求解 (Pinocchio Official 6D)
  ├─ 初始状态：q_current (当前关节角度)
  ├─ 目标位姿：target_pose (SE3 矩阵)
  ├─ 迭代求解：
  │   for i in 1..1000:
  │     current_pose = FK(q_solution)
  │     error = log6(current_pose⁻¹ * target_pose)  # SE(3) 误差
  │     if ||error|| < 0.0001:  # 理想阈值 (0.1mm)
  │       return SUCCESS
  │
  │     J = compute_jacobian(q_solution)  # 6×n 雅可比
  │     J_corrected = -Jlog6(iMd⁻¹) * J   # 流形修正
  │     dq = J^T (JJ^T + λI)⁻¹ error      # 阻尼伪逆
  │     q_solution = integrate(q_solution, dq * dt)
  │
  └─ 输出：q_goal (目标关节角度)

Step 3: 路径规划 (OMPL RRT-Connect)
  ├─ 起点：q_current
  ├─ 终点：q_goal
  ├─ 碰撞检测：调用 Pinocchio 的 collision module
  └─ 输出：path_waypoints (一系列无碰撞的关节配置)

Step 4: 轨迹平滑 (Ruckig Stitching)
  ├─ 输入：path_waypoints (离散点)
  ├─ 约束：max_vel=1.0, max_acc=2.0, max_jerk=5.0
  ├─ 生成：
  │   for each segment in path:
  │     trajectory_segment = ruckig.solve(start, end, constraints)
  │     trajectory_queue.push(trajectory_segment)
  │
  └─ 输出：trajectory_queue (缝合后的连续轨迹)

Step 5: 实时执行
  └─ 每 20ms (50Hz):
       (pos, vel) = trajectory_queue.at(current_time)
       publish("motion_planning", pos, vel)

代码实现片段（IK 求解核心）

这是我们从 Pinocchio 官方示例直接移植过来的 CLIK 实现（6D 版本）：

bool solveIK_6D(const SE3& target_pose,
                const VectorXd& q_init,
                VectorXd& q_solution) {
    q_solution = q_init;
    const double DT = 0.1;      // 步长
    const double damp = 1e-6;   // 阻尼系数

    Data data(*model_);
    Matrix6x J(6, model_->nv);
    Vector6d err;
    VectorXd v(model_->nv);

    double best_error = INFINITY;
    VectorXd best_q = q_init;

    for (int i = 0; i < max_iterations; ++i) {
        // 正向运动学
        forwardKinematics(*model_, data, q_solution);

        // 计算 SE(3) 误差（关键！）
        const SE3& current_pose = data.oMf[tip_frame_id_];
        const SE3 iMd = current_pose.actInv(target_pose);
        err = log6(iMd).toVector();  // SE(3) → R^6

        double current_error = err.norm();
        if (current_error < best_error) {
            best_error = current_error;
            best_q = q_solution;
        }

        // 理想收敛：误差 < 0.1mm
        if (current_error < eps) {
            return true;
        }

        // 计算雅可比矩阵（在 Frame 局部坐标系）
        computeFrameJacobian(*model_, data, q_solution,
                             tip_frame_id_, LOCAL, J);

        // Jlog6 修正（流形上的雅可比）
        Matrix6 Jlog;
        Jlog6(iMd.inverse(), Jlog);
        J = -Jlog * J;

        // 阻尼伪逆求解（避免奇异点）
        Matrix6 JJt = J * J.transpose();
        JJt.diagonal().array() += damp;
        v = -J.transpose() * JJt.ldlt().solve(err);

        // 更新配置（使用 integrate，不是简单的加法）
        q_solution = integrate(*model_, q_solution, v * DT);
    }

    // 宽松收敛：误差 < 10mm，返回最优解
    if (best_error < eps_relaxed) {
        q_solution = best_q;
        return true;
    }

    return false;
}

几个关键点：

[1] SE(3) 误差计算：log6(iMd) 而不是简单的向量减法，因为旋转不是欧几里得空间

[2] Jlog6 修正：流形上的雅可比需要额外变换，否则数值不稳定

[3] 阻尼伪逆：JJ^T + λI 避免奇异点（机械臂完全伸直时）导致数值爆炸

[4] 双阈值机制：

理想阈值 0.0001 (0.1mm)：追求高精度
宽松阈值 0.01 (10mm)：提高成功率
如果 1000 次迭代无法达到理想精度，返回误差最小的解

这套逻辑直接从官方示例搬过来，稳得一批。

等等，这和插值法有啥区别？

细心的读者可能发现了：我们之前的插值法也是用雅可比迭代 + 阻尼伪逆，现在的 CLIK 也是。这俩不是一回事吗？

是，也不是。

核心区别：

维度	插值法	CLIK (官方实现)
策略	分段求解（30 步）	直接求解（一步到位）
误差计算	世界坐标系（xyz 减法）	Frame 局部坐标系（`actInv` + `log6`）
雅可比坐标系	`LOCAL_WORLD_ALIGNED`	`LOCAL`（关键差异！）
SE(3) 处理	简化（只处理位置）	严格按流形几何（`Jlog6` 修正）
收敛性	稳定（误差小）	依赖初始值（误差可能大）

通俗解释：

插值法就像爬楼梯——把目标分成 30 个小台阶，每次只爬一级，累是累点，但稳。

CLIK 就像坐电梯——直接从 1 楼到 30 楼，快是快，但如果电梯坏了（奇异点、局部最优）就卡住了。

这是最优的实现吗？

坦白说，不是。

Pinocchio 的 examples/ 目录里的代码，目的是教学演示，不是生产级优化。更高级的 IK 方法包括：

1. 基于优化的方法（比 CLIK 更强）

Levenberg-Marquardt：自适应阻尼，收敛速度比固定阻尼快
BFGS/L-BFGS：拟牛顿法，利用二阶信息加速收敛
NLOPT：全局优化器，可以跳出局部最优

2. 解析解（比数值解快 100 倍）

IKFast：针对特定机械臂生成符号解
Analytical IK：手推公式（比如 6-DOF 球腕机械臂）

缺点：每个机械臂都要单独处理，通用性差。

3. 学习方法（未来方向）

神经网络 IK：训练一个网络直接预测关节角度
强化学习：在避障、能耗、舒适度等多目标下优化

缺点：黑盒不可解释，难以保证预期效果和安全性。

4. 多目标优化

不只是"能到就行"，还要考虑：
- 最小化关节力矩（省电）
- 远离奇异点（提高鲁棒性）
- 最大化可操作度（留出操作余地）

我们为什么现在用 CLIK？

因为它是性能、通用性、工程复杂度的最佳平衡点：

性能够用：3-10ms，满足实时需求
通用性强：换 URDF 就行，不用重新生成代码
工程简单：200 行代码，易于维护和调试

未来的优化方向（我们的 TODO List）：

集成 NLOPT，支持全局优化
实现多目标代价函数（力矩、奇异性、舒适度）
探索神经网络 IK（特别是对于复杂机械臂）
添加 IKFast 支持（对于已知型号的机械臂，用解析解加速）

这不是技术上做不到，而是当前的 CLIK 已经满足需求了。过早优化是万恶之源，等真正遇到性能瓶颈再说。

配置驱动：换机械臂只需改 YAML

现在面对多样的产品和方案，迭代与测试效率实在太重要了，必须要有一套可靠敏捷的切换方案，以下是一个配置示范。

首先是通用配置文件 (`arm_planning.yaml`)

PlanningModule:
  # ========== 机械臂配置 ==========
  dof: 5                      # 自由度
  urdf_path: "../models/robot_arm.urdf"
  tip_link: "end_effector_link"  # 末端 Frame 名称
  gripper_offset_z: 0.35      # TCP 偏移 (米)

  # ========== 控制模式 ==========
  input_type: "xyz"           # xyz (3D位置) / se3 (6D位姿)
  ik_solver_type: "official_3d"  # interpolation / official_3d / official_6d

  # ========== IK 求解参数 ==========
  ik_max_iterations: 1000     # 最大迭代次数
  ik_epsilon: 0.0001          # 理想阈值 (0.1mm)
  ik_epsilon_relaxed_3d: 0.005   # 3D 宽松阈值 (5mm)
  ik_epsilon_relaxed_6d: 0.01    # 6D 宽松阈值 (10mm)
  ik_damping_3d: 1e-12        # 3D 阻尼系数
  ik_damping_6d: 1e-6         # 6D 阻尼系数 (更大，更稳定)
  ik_step_size: 0.1           # 迭代步长

  # ========== 轨迹约束 ==========
  max_velocity: 1.0           # rad/s
  max_acceleration: 2.0       # rad/s²
  max_jerk: 5.0               # rad/s³
  control_frequency: 50.0     # Hz

  # ========== 关节限位 ==========
  joint_limits_min: [-3.14, -2.0, -2.5, -3.14, -3.14]
  joint_limits_max: [3.14, 2.0, 2.5, 3.14, 3.14]

场景配置覆盖 (`panda_ik.yaml`)

想测试 Franka Panda 机械臂（7-DOF）？直接覆盖：

PlanningModule:
  dof: 9  # 7 个旋转关节 + 2 个夹爪
  urdf_path: "../models/panda.urdf"
  tip_link: "panda_link8"
  gripper_offset_z: 0.0  # Panda link8 就是法兰盘

  input_type: "se3"           # 启用 6D 姿态控制
  ik_solver_type: "official_6d"

  # Panda 是 7-DOF 冗余机械臂，需要更多迭代
  ik_max_iterations: 1500
  ik_epsilon_relaxed_6d: 0.008  # Panda 精度更高

  max_velocity: 1.5
  max_acceleration: 3.0

就这么简单。不用改一行代码，不用重新编译。

参数调优指南

这些参数不是拍脑袋定的，每个都有讲究：

Q: ik_epsilon 和 ik_epsilon_relaxed 有啥区别？

A: 双阈值机制：

ik_epsilon (0.1mm)：理想阈值，如果能达到就完美
ik_epsilon_relaxed (10mm)：宽松阈值，实在达不到理想值，误差 < 10mm 也接受

为什么这么设计？因为 6D IK 太难了，有时候迭代 1000 次也就能收敛到 2mm 误差。如果只有一个严格阈值，成功率会很低；但如果只有一个宽松阈值，又无法优先追求高精度。

双阈值既追求极致，又不失实用。

Q: ik_damping_3d 为什么是 1e-12，ik_damping_6d 是 1e-6？

A: 阻尼项 λ 通过阻尼最小二乘法（Damped Least Squares, DLS）用来防止奇异点导致数值爆炸的。

机械臂完全伸直时，此时雅可比矩阵几乎奇异（行列式接近 0），求逆会得到天文数字。加上阻尼：

(J·J^T + λ·I)^(-1)  // λ 就是阻尼系数

保证数值稳定。

但阻尼太大又会降低收敛精度，所以：

3D IK：约束少（只有 xyz），阻尼可以极小 (1e-12)
6D IK：约束多（xyz + rpy），更容易遇到奇异点，阻尼要大点 (1e-6)

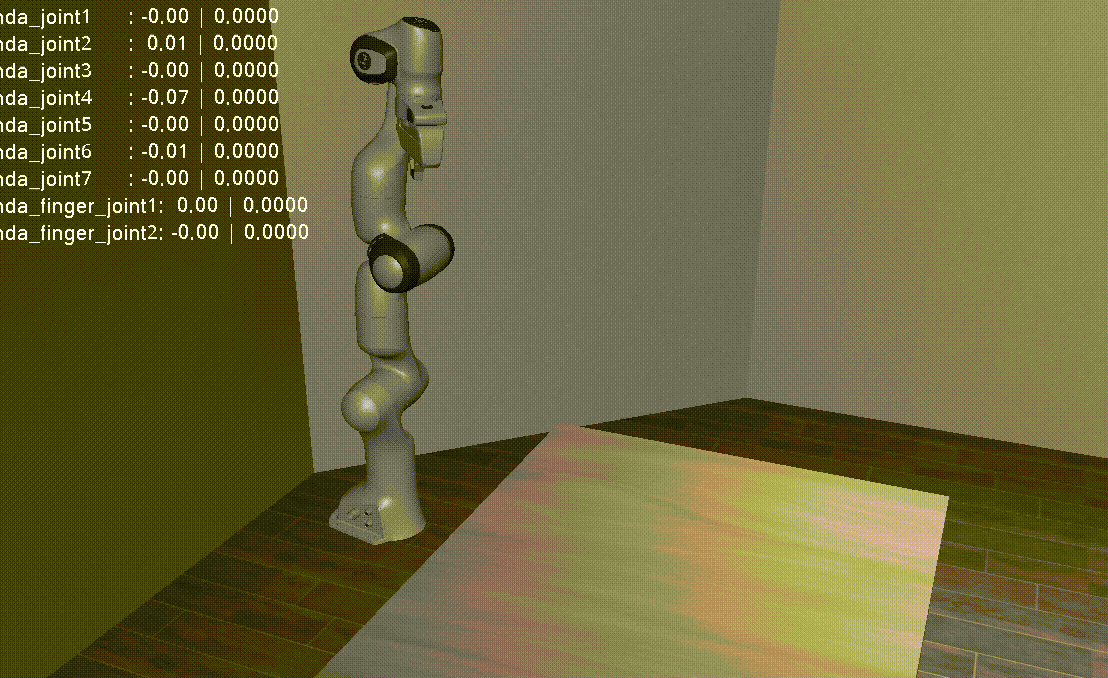

效果展示

在这里插入图片描述

从日志中可以看到：

Received new planning request: (0.7, 0, 0.7, 0.0, -3.0, 0.0)
q_current size: 9
Using official 6D IK solver
IK_6D converged perfectly in 57 iterations, error: 0.004974
Step 1: IK solved successfully.
q_goal: 0.0001143489937803, 0.7939736954387110, 0.0000359184955357, -0.2533000510055207, -0.0007637594565482
Starting OMPL path planning...
--- OMPL 边界检查 ---
OMPL 认为的关节下限是: [ -2.9871 -1.8526 -2.9871 -3.1616 -2.9871 -0.1073 -2.9871 -0.02 -0.02 ]
OMPL 认为的关节上限是: [ 2.9871 1.8526 2.9871 0.02 2.9871 3.8423 2.9871 0.06 0.06 ]
------------------------
Info:    LBKPIECE1: Starting planning with 1 states already in datastructure
Info:    LBKPIECE1: Created 88 (45 start + 43 goal) states in 87 cells (44 start (44 on boundary) + 43 goal (43 on boundary))
Info:    Solution found in 0.001423 seconds
Info:    SimpleSetup: Path simplification took 0.000800 seconds and changed from 44 to 2 states
Step 2: OMPL found a path with 2 waypoints.
Starting Ruckig trajectory smoothing...
成功生成缝合轨迹，共 1 段, 总时长 1.7940861670582369s
Step 3: Ruckig generated a stitched trajectory of duration 1.79s.
Preparing trajectory execution...
Trajectory execution started.
Trajectory execution finished.
