前置知识

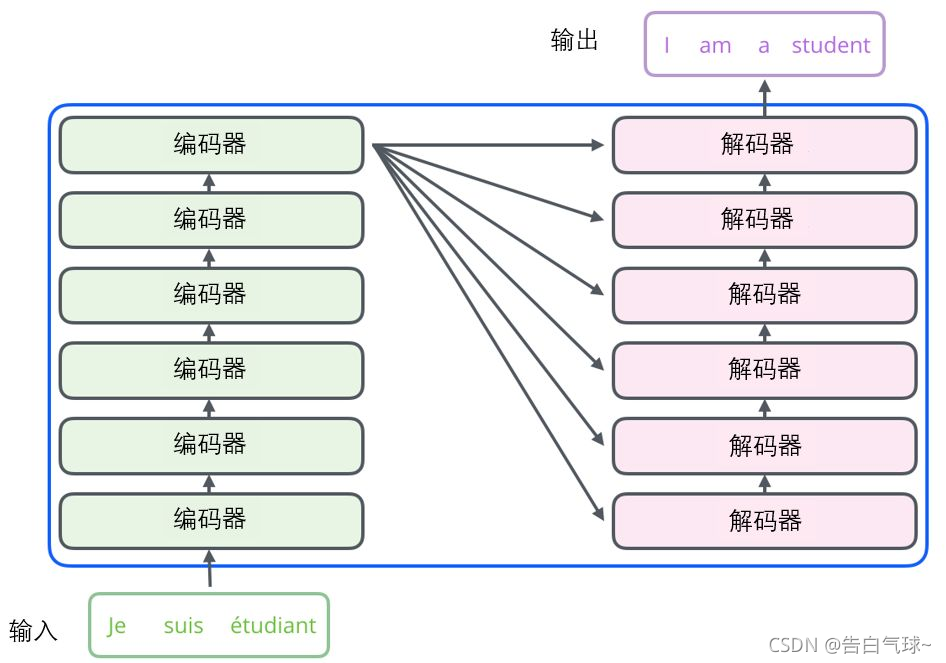

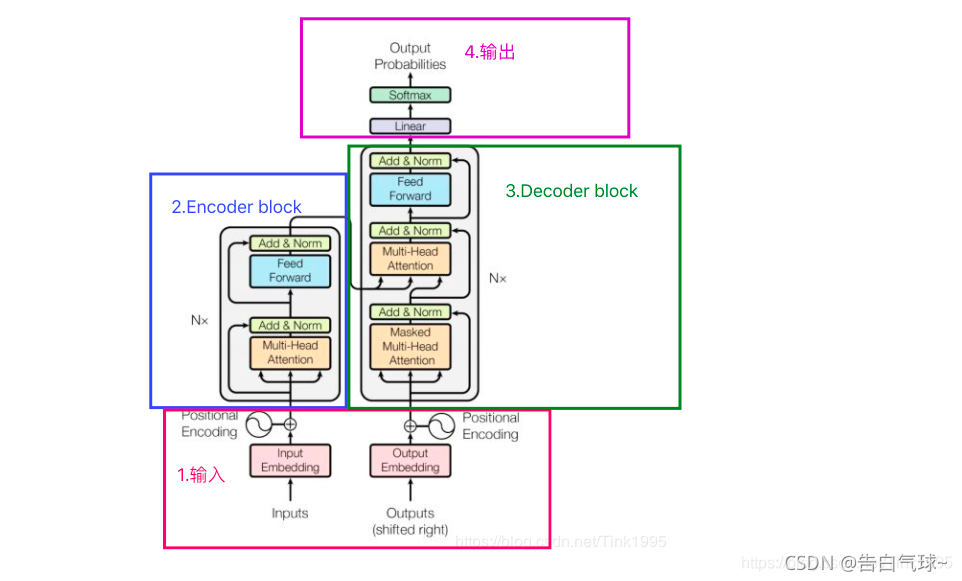

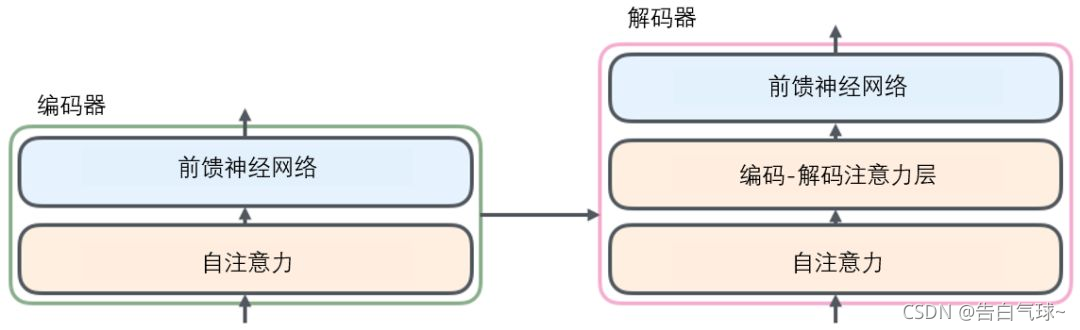

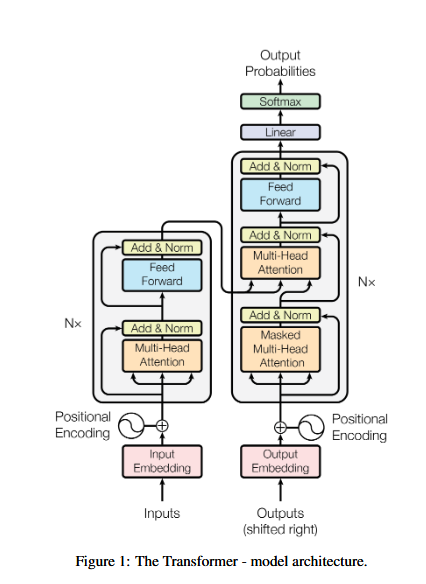

 TRansformer

【超详细】【原理篇&实战篇】一文读懂Transformer

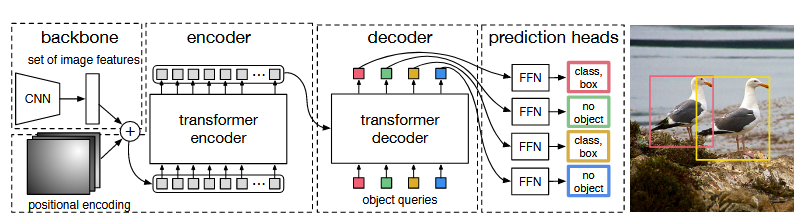

DETR

论文讲解

背景

• 现状： 现有的 DETR 类模型（如 DINO, Relation-DETR 等）普遍采用 “级联解码器”（Cascaded Decoder） 结构 。即 Object Queries 一层一层地往下传，每一层的输出直接决定下一层的输入 。
• 问题： 这种串行结构限制了 Query 的更新方向，导致它只能学到相对有限的信息 。而且，随着层数加深，学到的信息可能变得冗余甚至产生负面效果 。
• 比喻： 就像学生（Query）问老师（Image Features）问题。级联结构像是一个学生连续追问，每一个问题都被上一个问题的答案框住了；而这篇论文想做的是让“多个学生”同时从不同角度并行提问 。

由于自然场景的多样性和复杂性,物体可能非常小、被严重遮挡或与背景混淆地混合。为了适应多样化的场景,需要充分利用图像特征来学习综合信息。 然而,基于以上分析,现有模型采用的级联多次查询架构往往学习到的信息相对有限。这促使我们探索新的解码器架构来优化特征利用率。受传统基于 CNN 的方法发展的启发,该论文注意到许多方法可以通过合理的并行架构增强特征利用率。因此,MI-DETR 抛弃了单一的级联更新范式，通过参数独立的并行查询机制 (MI) 和 U型特征交互 (UFI)，实现了对图像特征的全方位、多模式挖掘，刷新了 DETR 类模型的性能上限。

核心方法

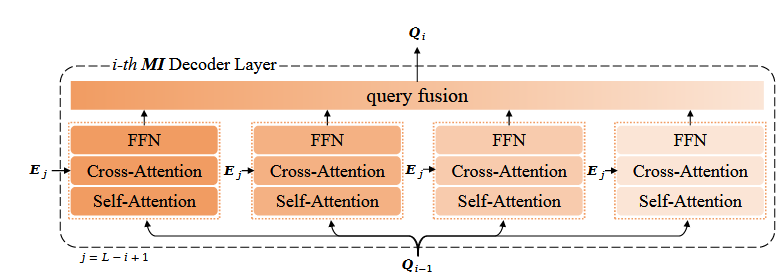

并行多次查询机制

多次查询：

查询融合：

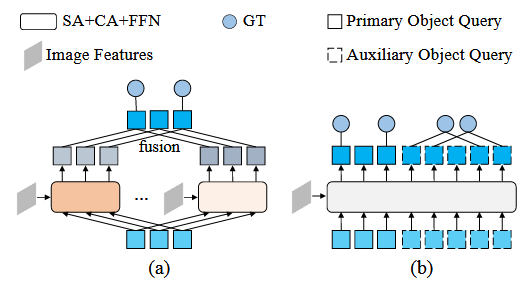

对比维度	原始 DETR / DINO 等主流变体	MI-DETR (本文模型)	差异解析
拓扑结构	级联式 (Cascaded Inquiries)	层内并行式 (Parallel Multi-time Inquiries)	单线程 vs. 多线程 原始模型中，Object Query 在每一层只能进行一次更新，下一层的输入完全依赖上一层，导致信息获取受限 。MI-DETR 允许在同一层内并行进行多次查询。
内部模块	单个 Inquiry Head  (包含 1组 SA + CA + FFN)	多个 Inquiry Heads + 融合模块  (包含 M 组 SA + CA + FFN，最后由 Linear 融合)	信息单一 vs. 信息互补 MI-DETR 通过 M 个并行的 Head 挖掘不同模式的信息（例如有的 Head 关注大物体，有的关注小物体），最后通过 Concat + Linear 进行融合 。
参数策略	单套参数	独立参数 (Real Parallel)	伪并行 vs. 真并行 不同于 Group-DETR 等为了 One-to-Many 匹配而做的“参数共享”并行，MI-DETR 的每个 Head 参数独立，确保学到不同的特征模式 。

# 1. 准备并行分支 (打包 M 个 Head 的层)
# self.layers 是主分支，branch2...branchM 是额外的分支
mi_layers = [self.layers]
for i in range(2, self.inquiry_head_num + 1):
    branch_name = f"layers_for_branch{i}"
    # ... 获取分支代码 ...
# zip 的作用是将 "垂直" 的列表变成 "水平" 的组合
# 比如：[(Branch1_L1, Branch2_L1...), (Branch1_L2, Branch2_L2...), ...]
mi_layers = zip(*mi_layers)

# 2. 并行执行循环
for layer_idx, inquiry_heads in enumerate(mi_layers):
    inquiry_outputs = []
    # 遍历并行的 Head (注意：这里是真并行，参数独立)
    for inquiry_head in inquiry_heads:
        inquiry_output = inquiry_head(
            output, # 输入：大家看的是同一个 Query
            memory_per_layer[layer_idx], # 输入：大家看的是同一层(或经UFI处理后)的图像特征
            # ... 其他参数 ...
        )
        # 收集结果：比如 Head1 觉得是猫，Head2 觉得是狗
        inquiry_outputs.append(inquiry_output)

# 1. 定义融合层 (Linear: M * 256 -> 256)
# 输入维度放大 M 倍，输出维度变回正常
self.state_aware_query_fusion = nn.Sequential(
    nn.Linear(inquiry_head_num * embed_dim, embed_dim),
    nn.LayerNorm(embed_dim),
)

# ... 在 forward 函数中 ...

# 2. 执行融合
# torch.cat: 把大家的话拼在一起。假如 embed_dim=256, 3个头，拼接后变成 768 维
# fusion:  把 768 维压缩回 256 维
output = self.state_aware_query_fusion(
    torch.cat(inquiry_outputs, dim=-1)
)

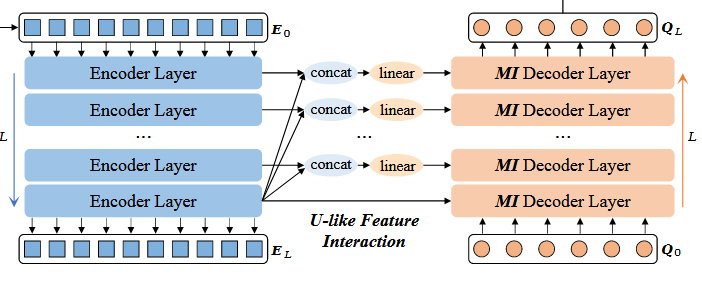

U型特征交互

对比维度	原始 DETR / DINO	MI-DETR (UFI 模块)	差异解析
特征来源	仅最后一层 (Last Layer Only)	多层级对应 (U-like Feature Interaction)	信息瓶颈 vs. 全局利用 原始 DETR 的所有 Decoder 层都只查阅 Transformer Encoder 最后一层的输出 ()，忽略了中间层的细节信息。
交互逻辑			U-Net 思想的迁移 MI-DETR 借鉴 U-Net，让 Decoder 的第 层与 Encoder 的倒数第 层进行交互。这样 Decoder 既能利用高层的语义抽象特征，也能利用低层的细节特征 。

# 1. 定义 UFI 融合层 (针对每一层都有一个)
self.fusion = nn.ModuleList([copy.deepcopy(self.fusion) for i in range(5)])

# ... 在 forward 函数中 ...

# 2. 执行 U-like 交互
# memory_per_layer[-1] 是 Encoder 最后一层的输出 (E_L)，代表最高级、最抽象的全局语义（上帝视角）
memory_tmp = memory_per_layer[-1]

memory_per_layer = [
    self.fusion[i](
        # 核心公式: Concat(全局语义 E_L, 当前层细节 E_i)
        torch.cat([memory_per_layer[-1], memory_per_layer[i]], dim=-1)
    )
    # 遍历 Encoder 的前几层 (E_1, E_2...)
    for i in range(len(memory_per_layer) - 1)
]
# 最后把 E_L 也放回去，并且倒序
memory_per_layer.append(memory_tmp)
memory_per_layer = memory_per_layer[::-1] # 倒序

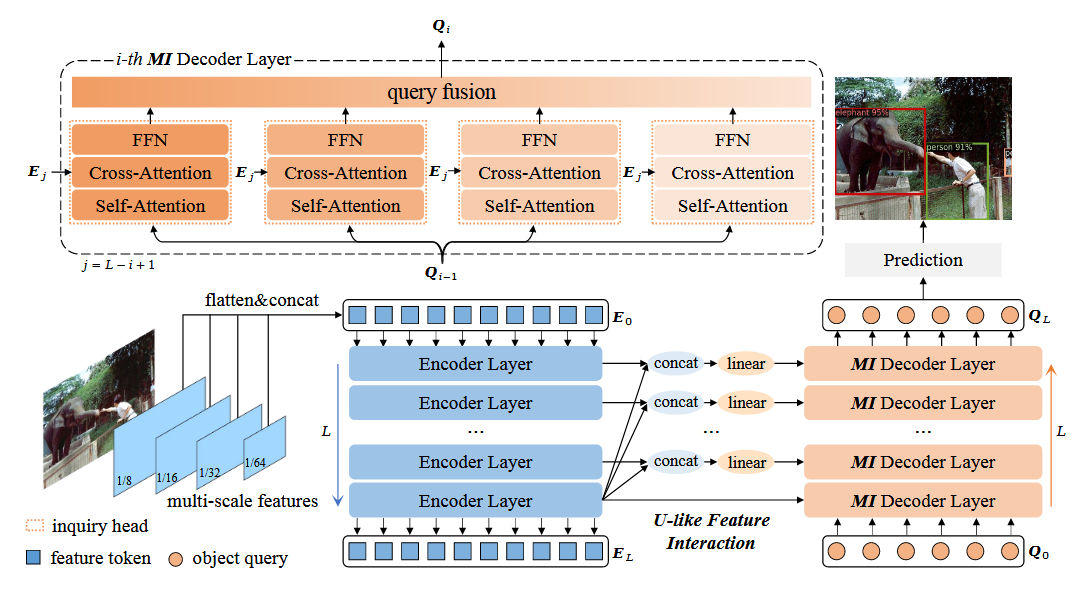

总体框架

Lite多次查询

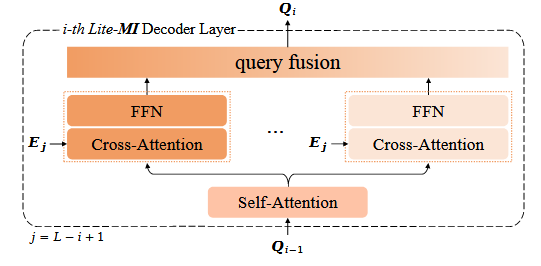

Lite 多次查询 (Lite‐MI) 是 MI 的轻量级版本,如图

对比维度	原始 DETR	MI-DETR (Lite-MI)	差异解析
SA	每个 Decoder 层独立计算 SA	共享 SA (Shared Self-Attention)	去重功能的参数复用 作者认为 Self-Attention 的主要作用是去除重复的候选框（NMS-like），且不涉及图像特征交互。因此，在 Lite-MI 版本中，并行的多个 Head 共享同一个 SA 模块，只独立计算 Cross-Attention 和 FFN，从而大幅减少参数量。

实验

设置

我们在 COCO数据集上进行实验。按照惯例, COCO train2017 split(118k 图像)用于训练,COCO val2017split(5k 图像)用于验证。 AdamW用于优化,学习率为 1 ×  ,权重衰减为1 × 。 我们报告了使用两种常用骨干网(包括在 ImageNet‐1k上预训练的 ResNet‐50和在 ImageNet‐22k 上预训练的 Swin‐L)在 1x(12 epochs)和 2x(24 epochs)训练计划下的实验结果。 该指标是不同 IoU 阈值和对象尺度下的标准平均精度 (AP)。当主干网为 ResNet‐50 时,使用 RTX3090 GPU;当主干网为 Swin‐L 时,使用 A100 GPU。查询头数量为4个。

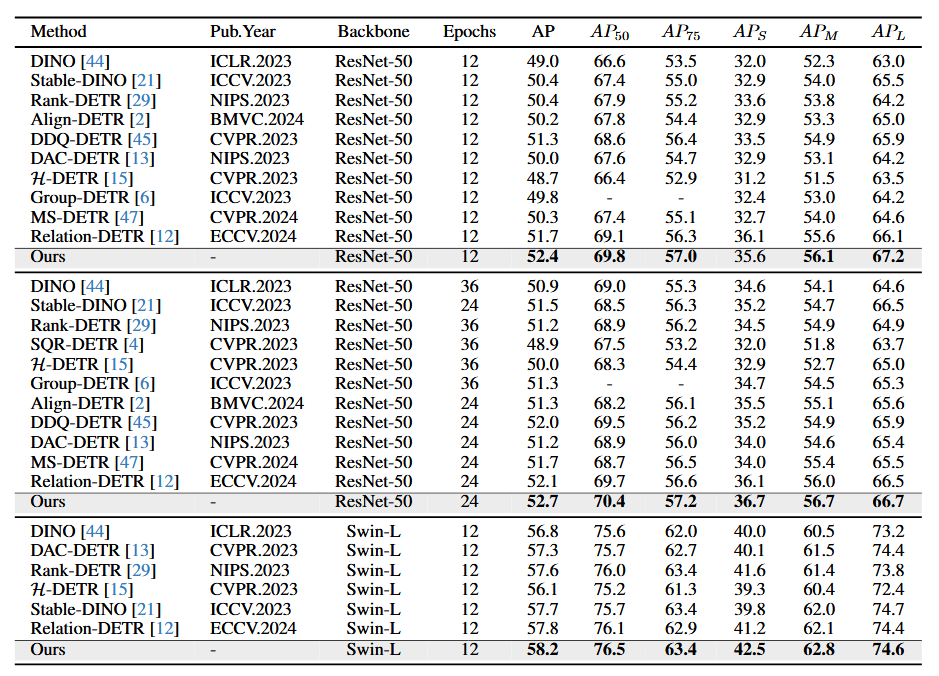

对比实验

相关模型

1. DINO (DETR with Improved DeNoising Anchor Boxes)

• 当前 DETR 家族的性能“天花板”与标准基线。

• 核心改进（去噪训练）： 它解决了 DETR 收敛慢的问题。它在训练时人为加入带噪声的“假框”，让模型学习如何去除噪声（去噪），从而让模型能更快、更准地锁定物体。它是第一个在 COCO 数据集上完全超越主流 CNN 模型的 Transformer 检测器。

2. Group DETR

•  通过“分身术”来加速训练的插件。

• 核心改进（一对多匹配）： 普通 DETR 每次只给模型极少的正样本（一对一），导致训练吃不饱。Group DETR 引入了多组 Query（像是使用了多个分身），每组都独立进行训练，让模型一次能学到更多正样本。推断时只需用其中一组，所以速度不变，但训练收敛快得多。

3. Relation DETR

• 让物体之间“懂社交”，利用上下文提升精度。

• 核心改进（显式关系建模）： 虽然 Transformer 本身有注意力机制，但 Relation DETR 认为这还不够。它显式地去计算物体之间的几何关系（如位置、距离）和语义关系（如“人”骑“车”），利用物体间的相互作用来辅助检测，特别适合处理拥挤场景或模糊物体。

方法 (Method)	训练轮数	AP (总计)	AP50​	AP75​	APS​ (小目标)	APM​ (中目标)	APL​ (大目标)
DINO	12	49.0	66.6	53.5	32.0	52.3	63.0
Stable-DINO	12	50.4	67.4	55.0	32.9	54.0	65.5
Group-DETR	12	49.8	67.4	55.1	32.4	53.0	64.2
Relation-DETR	12	51.7	69.1	56.3	36.1	55.6	66.1
MI-DETR (Ours)	12	52.4	69.8	57.0	35.6	56.1	67.2

诊断实验

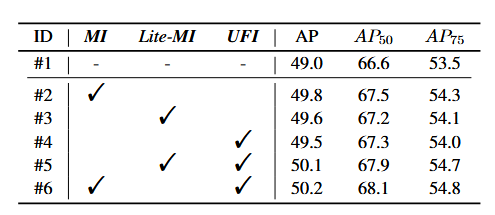

主要部件消融实验测试

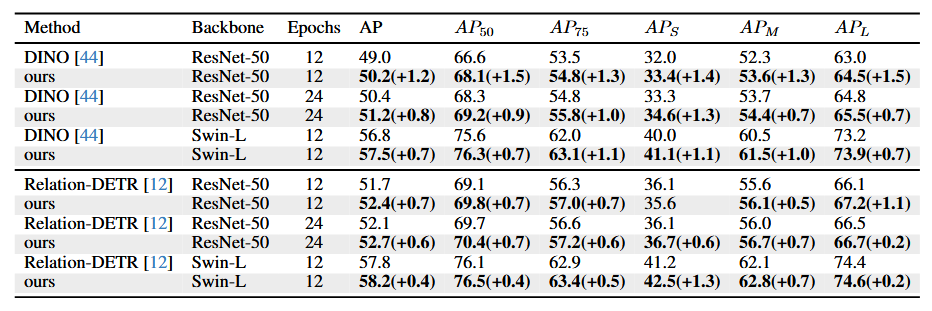

MI对其他模型的影响

MI查询头号

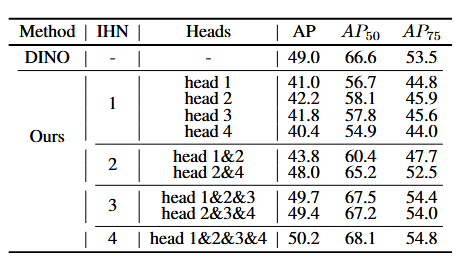

MI查询头组合

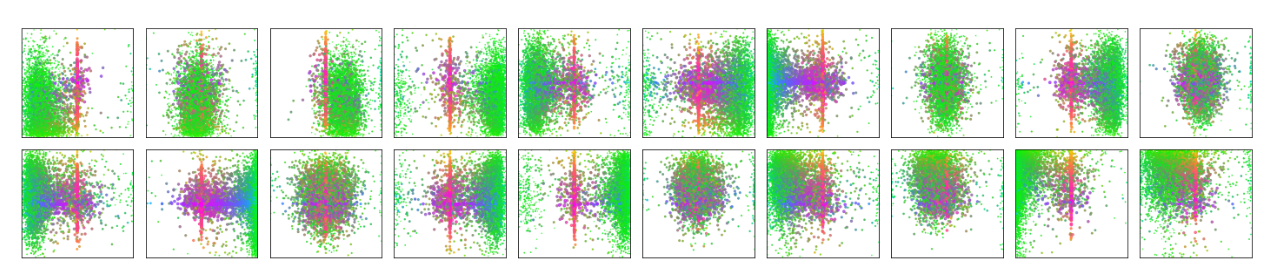

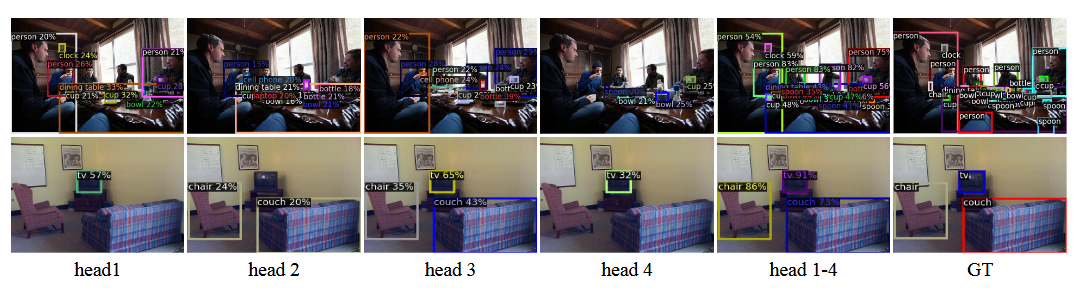

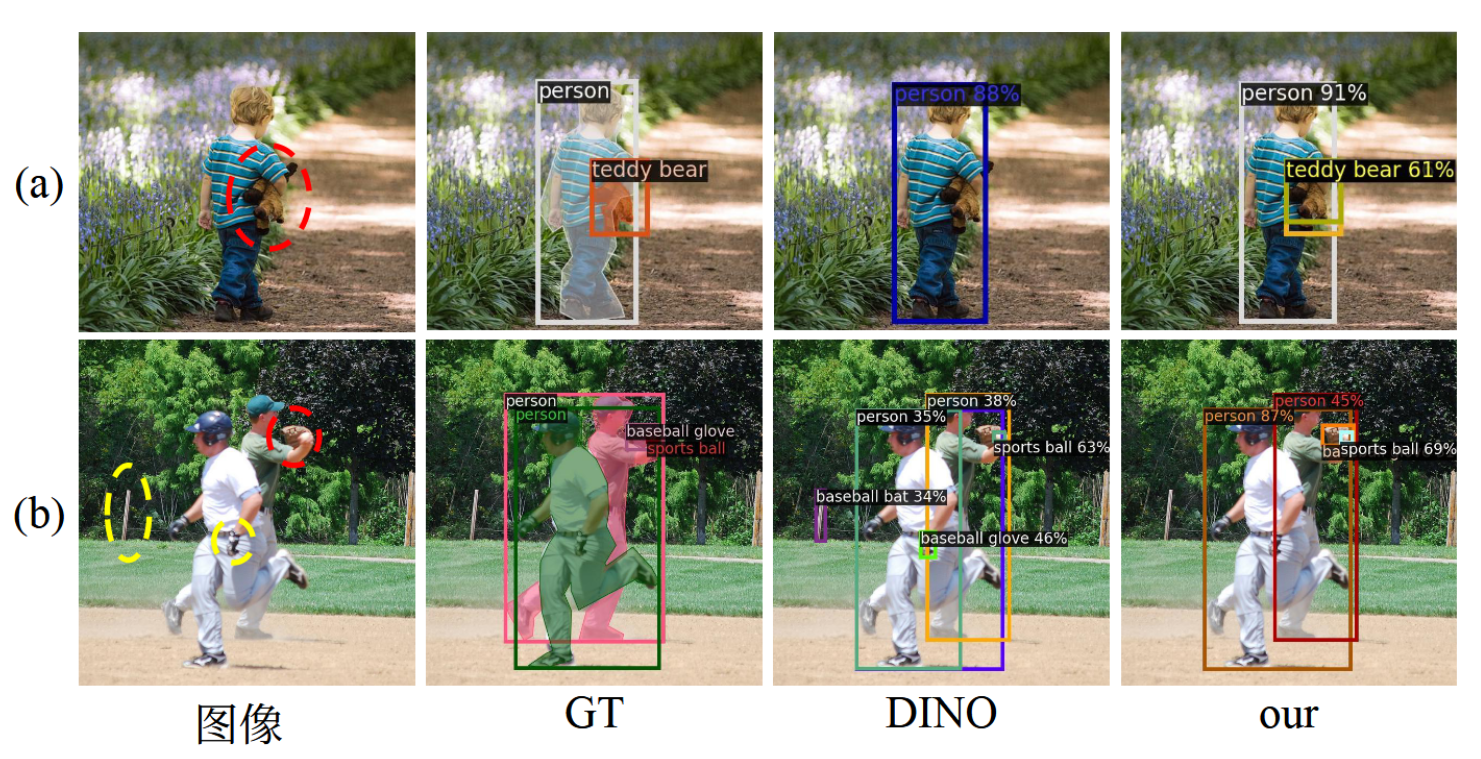

可视化分析
