3.灵心巧手的L21灵巧手pybullet仿真及图形页面控制（ROS1）
本文介绍了Linker Hand灵巧手ROS仿真系统的配置与使用方法。主要内容包括：1）修改gui_control.launch文件参数以适配不同灵巧手版本；2）启动图形界面和Pybullet仿真环境的具体操作步骤；3）指出L21型号的URDF文件存在问题，建议从指定网站获取正确的URDF文件替换；4）提供完整的仿真控制器代码实现，包含Pybullet环境初始化、关节控制、状态发布等功能；5）展示
·
1.自己配置好文件参数
gui_control.launch文件和仿真的文件都需要改，修改成对应的灵巧手版本。
2.图形化页面启动
cd ~/Linker_Hand_SDK_ROSsource devel/setup.bashroslaunch gui_control gui_control.launch3.Pybullet页面启动

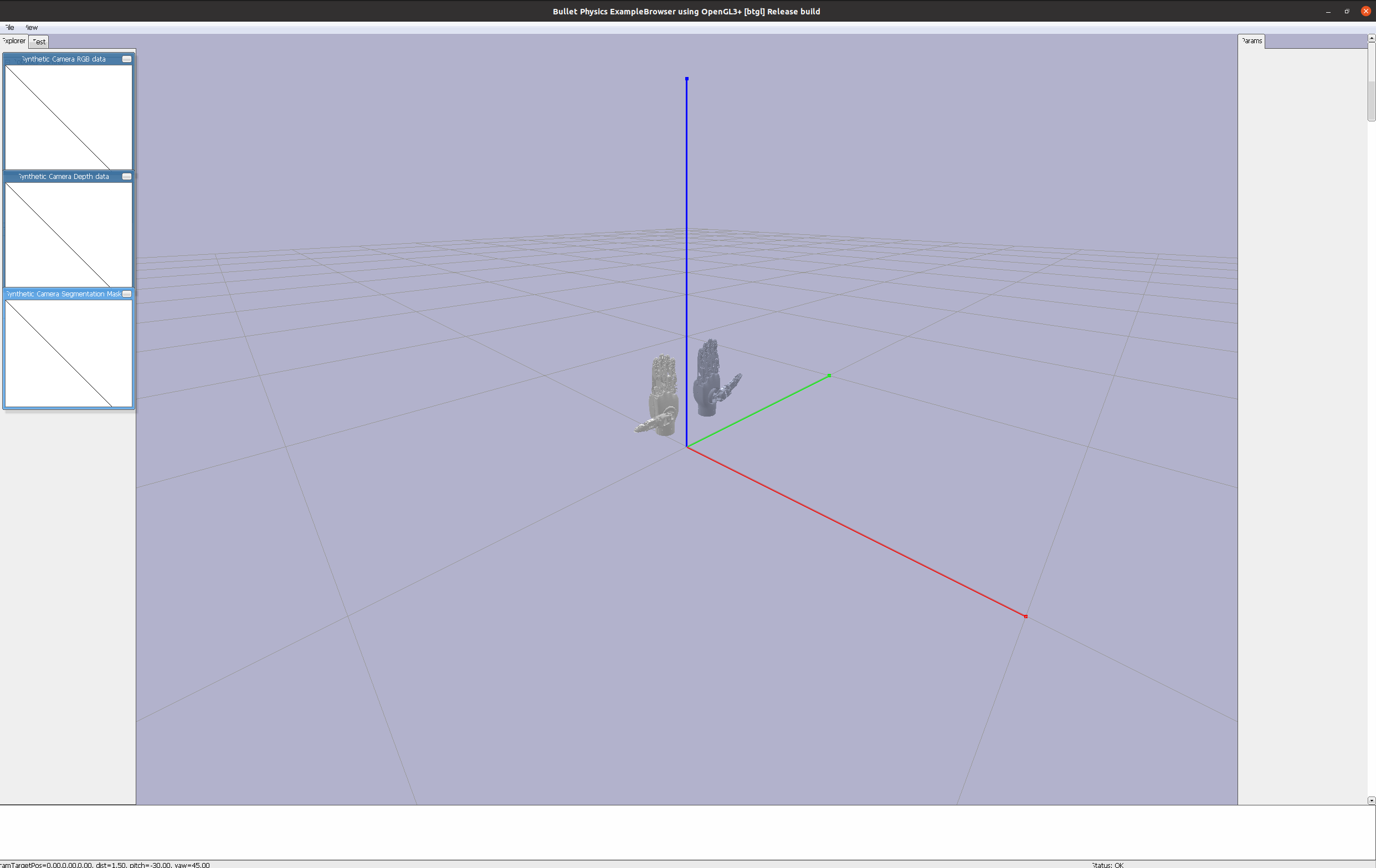

cd ~/Linker_Hand_Pybullet_ros
source ./devel/setup.bashrosrun linker_hand_pybullet_ros linker_hand_pybullet.py _hand_type:=L21控制示例代码（在控制话题发布控制指令，0到255可以不用自己做映射）
抓握
rostopic pub /cb_right_hand_control_cmd sensor_msgs/JointState "{header: {seq: 0, stamp: {secs: 0, nsecs: 0}, frame_id: ''}, name: [], position: [248, 127, 107, 180, 214, 42, 137, 0.0, 30, 20, 189, 0.0, 0.0, 0.0, 0.0, 59, 47, 32, 11, 17, 170, 43, 84, 76, 81], velocity: [], effort: []}" -r 10
展开
rostopic pub /cb_right_hand_control_cmd sensor_msgs/JointState "{header: {seq: 0, stamp: {secs: 0, nsecs: 0}, frame_id: ''}, name: [], position: [255, 255, 255, 255, 255, 255, 255, 255, 255, 255, 255, 255,255, 255,255,255,255,255,255,255,255, 255, 255,255, 255], velocity: [], effort: []}" -r 10
然后就可以使用了，但是他的L21灵巧手里面的仿真的URDF文件可能有些问题，要自己去官网直接找URDF进行替换,但是替换后的灵巧手会发生抖动。
可以在下面这个网站浏览URDF文件，点击Demo here进入
使用示例：https://blog.csdn.net/Bing_Lee/article/details/130947210
错误案例
正确案例

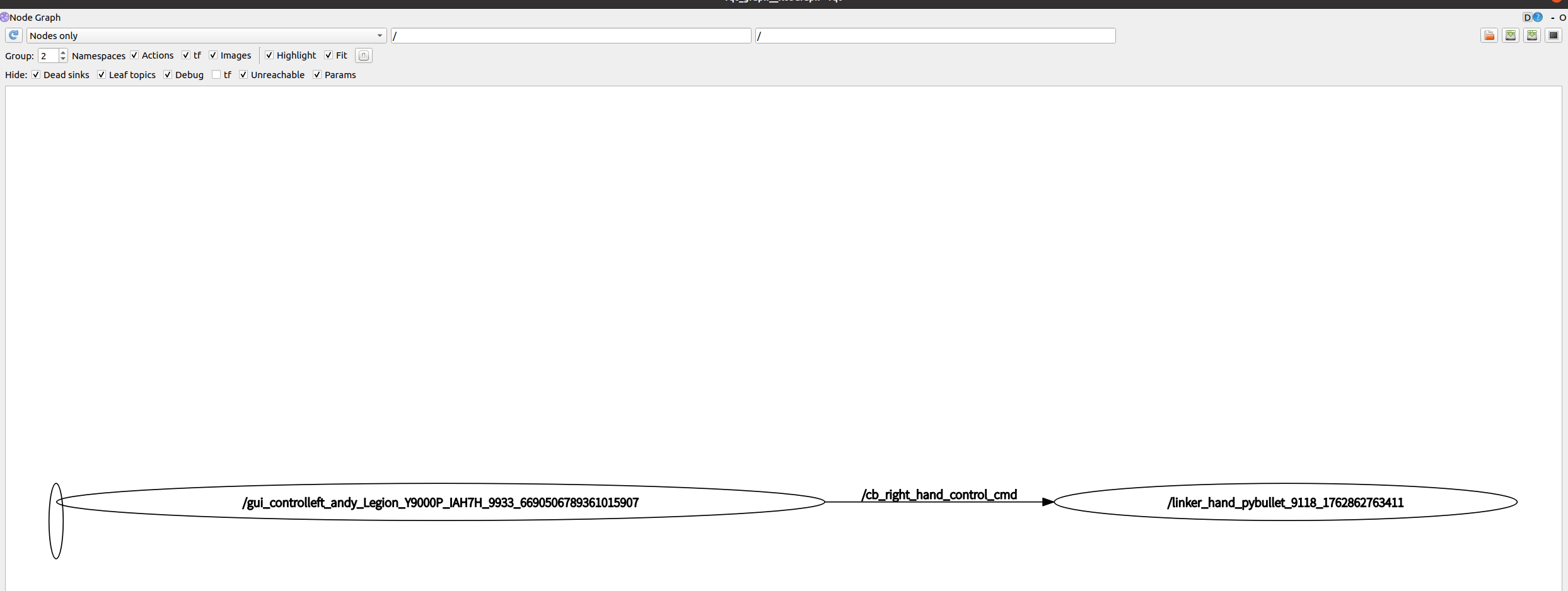

运行后，节点图如下：
rqt_graph
打印手的状态
rostopic echo /cb_right_hand_state_sim
显示如下
---
^Cheader:
seq: 1342
stamp:
secs: 0
nsecs: 0
frame_id: ''
name:
- joint71
- joint72
- joint73
- joint77
- joint75
- joint76
- joint77
- joint78
- joint79
- joint80
- joint81
- joint82
- joint83
- joint84
- joint88
- joint86
- joint87
- joint88
- joint89
- joint90
position: [0.521, 0.0, 0.0, -0.0, -0.0, -0.0, -0.18, -0.18, -0.18, 0.0, -0.588, 0.0, 0.0, 0.0, 0.0, 0.179, 0.0, 0.0, 0.0, 0.0, 0.375, 0.0, -0.0, 0.0, 0.0]
velocity: [-0.07, 0.0, 0.0, 0.0, 0.0, 0.0, -0.0, -0.0, -0.0, 0.0, -0.002, 0.0, 0.0, 0.0, 0.0, -0.029, 0.0, 0.0, 0.0, 0.0, -0.043, 0.0, 0.0, -0.0, 0.0]
effort: [-0.017, 0.007, 0.005, 0.003, 0.007, -0.391, -0.069, -0.035, 0.002, 0.055, 0.001, 0.0, 0.0, 0.0, 0.0, -0.043, 0.0, 0.0, 0.0, 0.0, -0.082, 0.006, 0.002, 0.008, 0.006]
---
分析
该返回值是 ROS 标准的sensor_msgs/JointState消息，对应灵巧手的实时关节状态，核心信息如下：
-
基础信息：
-
第 1342 条消息（seq=1342），时间戳未设置（stamp 全为 0），无参考坐标系（frame_id 空）。
-
-
关节配置：
-
共 25 个关节（name 列表 25 项，含重复命名如 joint77、joint88，可能是输出误差），对应 L25 型号灵巧手（L25 定义 25 个关节）。
-
-
核心状态：位置（position）：25 个关节的实际角度（单位推测为弧度），如 joint71 当前角度 0.521，部分关节角度为 0（静止）。
-
速度（velocity）：多数关节速度接近 0（静止或低速），少数有微小速度（如 joint71 为 - 0.07 弧度 / 秒）。
-
受力（effort）：多数关节受力 / 力矩较小（负载轻），仅 joint76 受力稍大（-0.391，单位推测为 N・m）。
-
整体来看，当前灵巧手多数关节处于静止或低速状态，负载较轻，符合仿真环境下的基础运动反馈特征。
打印控制指令
rostopic echo /cb_right_hand_control_cmd
显示如下
---
^Cheader:
seq: 5858
stamp:
secs: 1762866038
nsecs: 344485282
frame_id: ''
name:
- "\u5927\u62C7\u6307\u6839\u90E8"
- "\u98DF\u6307\u6839\u90E8"
- "\u4E2D\u6307\u6839\u90E8"
- "\u65E0\u540D\u6307\u6839\u90E8"
- "\u5C0F\u62C7\u6307\u6839\u90E8"
- "\u5927\u62C7\u6307\u4FA7\u6446"
- "\u98DF\u6307\u4FA7\u6446"
- "\u4E2D\u6307\u4FA7\u6446"
- "\u65E0\u540D\u6307\u4FA7\u6446"
- "\u5C0F\u62C7\u6307\u4FA7\u6446"
- "\u5927\u62C7\u6307\u6A2A\u6EDA"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u5927\u62C7\u6307\u4E2D\u90E8"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u9884\u7559"
- "\u5927\u62C7\u6307\u6307\u5C16"
- "\u98DF\u6307\u6307\u5C16"
- "\u4E2D\u6307\u6307\u5C16"
- "\u65E0\u540D\u6307\u6307\u5C16"
- "\u5C0F\u62C7\u6307\u6307\u5C16"
position: [255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0, 255.0]
velocity: []
effort: []
---
分析
该消息为灵巧手的关节控制指令（sensor_msgs/JointState类型），核心信息如下：
-
关节型号：共 25 个关节，名称对应 L25 型号灵巧手（如 “大拇指根部”“食指指尖” 等，含预留关节）。
-
控制参数：
- 位置（position）：所有关节目标位置均为 255.0（推测为该型号关节的最大行程或预设极限值）；
- 速度（velocity） 和 受力（effort） 未设置（空数组），可能使用默认控制策略。
整体来看，这是一个让 L25 灵巧手所有关节运动到极限位置的控制指令，未指定运动速度和力参数。
gui_control.launch
<?xml version="1.0" encoding="utf-8"?>
<launch>
<arg name="hand_type_left" default="right"/> <!-- left or right -->
<arg name="hand_joint" default="L21"/> <!-- O6\L6\L7\L10\L20\G20(工业版)\L21 -->
<arg name="topic_hz" default="15"/>
<arg name="is_arc" default="false"/> <!-- "false" or "true" -->
<!-- 左手节点 -->
<node pkg="gui_control" type="gui_control.py" name="gui_control$(anon left)" output="screen">
<param name="hand_type" type="string" value="$(arg hand_type_left)"/>
<param name="hand_joint" type="string" value="$(arg hand_joint)"/> <!-- O6\L6\L6P\L7\L10\L20\G20(工业版)\L21 -->
<param name="topic_hz" type="int" value="$(arg topic_hz)"/>
<param name="is_arc" type="bool" value="$(arg is_arc)"/>
</node>
<!-- 右手节点 -->
<!-- <arg name="hand_type_right" default="right"/> -->
<!-- <node pkg="gui_control" type="gui_control.py" name="gui_control$(anon right)" output="screen">
<param name="hand_type" type="string" value="$(arg hand_type_right)"/>
<param name="hand_joint" type="string" value="$(arg hand_joint)"/>
<param name="topic_hz" type="int" value="$(arg topic_hz)"/>
<param name="is_arc" type="bool" value="$(arg is_arc)"/>
</node> -->
</launch>图形化页面控制代码
import time,rospkg,rospy
import pybullet as p
import pybullet_data
from std_msgs.msg import String, Header
from sensor_msgs.msg import JointState
'''
rostopic pub /cb_right_hand_control_cmd sensor_msgs/JointState "{header: {seq: 0, stamp: {secs: 0, nsecs: 0}, frame_id: ''}, name: [], position: [248, 127, 107, 180, 214, 42, 137, 0.0, 30, 20, 189, 0.0, 0.0, 0.0, 0.0, 59, 47, 32, 11, 17, 170, 43, 84, 76, 81], velocity: [], effort: []}" -r 10
'''
class L21SimController:
def __init__(self):
self.left_hand_state_pub = rospy.Publisher("/cb_left_hand_state_sim",JointState,queue_size=10)
self.right_hand_state_pub = rospy.Publisher("/cb_right_hand_state_sim",JointState,queue_size=10)
rospack = rospkg.RosPack()
urdf_path_left = rospack.get_path('linker_hand_pybullet_ros') + "/urdf/l21/left/linkerhand_l21_left.urdf"
urdf_path_right = rospack.get_path('linker_hand_pybullet_ros') + "/urdf/l21/right/linkerhand_l21_right.urdf"
urdf_path=urdf_path_right
self.left_hand_num_joints = 17
self.left_position = [0.0] * 17
self.right_hand_num_joints = 17
self.right_position = [0.0] * 17
"""
初始化PyBullet仿真环境
:param urdf_path: URDF文件路径
:param start_pos: 初始位置 [x, y, z]
:param start_ori: 初始姿态四元数 [x, y, z, w]
"""
# 连接物理服务器
self.client = p.connect(p.GUI) # 使用图形界面
p.setAdditionalSearchPath(pybullet_data.getDataPath()) # 添加默认资源路径
# 初始化仿真参数
p.setGravity(0, 0, -9.81) # 设置重力
p.setTimeStep(1./240.) # 时间步长
# 加载URDF模型
try:
self.left_hand_id = p.loadURDF(urdf_path_left, basePosition=[0, -0.1, 0.1], useFixedBase=True)
self.right_hand_id = p.loadURDF(urdf_path_right, basePosition=[0, 0.1, 0.1], useFixedBase=True)
#print(f"成功加载URDF模型: {urdf_path}")
except Exception as e:
print(f"加载URDF失败: {str(e)}")
p.disconnect()
raise
p.setPhysicsEngineParameter(enableFileCaching=0)
p.changeDynamics(self.right_hand_id, -1,
linearDamping=0.99,
angularDamping=0.99)
# 设置摄像机视角
self._setup_camera()
self.print_all_joints(self.left_hand_id)
def print_all_joints(self,hand_id):
num_joints = p.getNumJoints(hand_id)
print(f"Total joints: {num_joints}")
for i in range(num_joints):
joint_info = p.getJointInfo(hand_id, i)
print(f"\nJoint Index: {i}")
print(f"Joint Name: {joint_info[1].decode('utf-8')}")
print(f"Joint Type: {joint_info[2]}")
print(f"Joint Lower Limit: {joint_info[8]}")
print(f"Joint Upper Limit: {joint_info[9]}")
print(f"Joint Max Force: {joint_info[10]}")
print(f"Joint Max Velocity: {joint_info[11]}")
def _setup_camera(self, distance=1.5, yaw=45, pitch=-30, target_pos=[0, 0, 0]):
"""设置初始摄像机视角"""
p.resetDebugVisualizerCamera(
cameraDistance=distance,
cameraYaw=yaw,
cameraPitch=pitch,
cameraTargetPosition=target_pos
)
def step_simulation(self):
"""执行单步仿真"""
p.stepSimulation()
time.sleep(1./240.) # 保持实时仿真速度
# 添加关节控制示例（在类中添加）
def set_joint_control(self,hand_id, joint_index, target_velocity):
"""设置关节速度控制"""
p.setJointMotorControl2(
bodyUniqueId=hand_id,
jointIndex=joint_index,
controlMode=p.VELOCITY_CONTROL,
targetVelocity=target_velocity
)
def set_joint(self,hand_id, pos):
for index, item in enumerate(pos):
p.setJointMotorControl2(
bodyUniqueId=hand_id, # 机器人ID
jointIndex=index, # 关节索引
controlMode=p.POSITION_CONTROL, # 控制模式：位置控制
targetPosition=item, # 目标位置
force=500 # 最大力矩限制
)
def set_left_position(self, pos):
self.left_position = pos
def set_right_position(self, pos):
self.right_position = pos
# 添加状态获取示例
def get_joint_states(self):
"""获取所有关节状态"""
return p.getJointStates(self.right_hand_id, range(p.getNumJoints(self.right_hand_id)))
def run(self):
"""运行仿真循环"""
print("开始仿真 (关闭窗口终止程序)...")
mapping = {
0: 6, 1: 1, 2: 21,
3: 7, 4: 2, 5: 22,
6: 8, 7: 3, 8: 23,
9: 9, 10: 4, 11: 24,
12: 10, 13: 5,
14: 0, 15: 15, 16: 20
}
tmp_left = {
"position":[0.0] * 25,
"velocity":[0.0] * 25,
"effort":[0.0] * 25
}
tmp_right = {
"position":[0.0] * 25,
"velocity":[0.0] * 25,
"effort":[0.0] * 25
}
while True:
self.step_simulation()
for index in range(self.left_hand_num_joints):
joint_state = p.getJointState(self.left_hand_id, index)
# 检查当前关节是否在映射表中
if index in mapping:
mapped_index = mapping[index]
tmp_left["position"][mapped_index] = round(joint_state[0],3)
tmp_left["velocity"][mapped_index] = round(joint_state[1], 3)
tmp_left["effort"][mapped_index] = round(joint_state[3], 3)
for index in range(self.right_hand_num_joints):
joint_state = p.getJointState(self.right_hand_id, index)
# 检查当前关节是否在映射表中
if index in mapping:
mapped_index = mapping[index]
tmp_right["position"][mapped_index] = round(joint_state[0],3)
tmp_right["velocity"][mapped_index] = round(joint_state[1], 3)
tmp_right["effort"][mapped_index] = round(joint_state[3], 3)
left_msg = self.joint_msg(hand="left",position=tmp_left["position"], velocity=tmp_left["velocity"], effort=tmp_left["effort"])
self.left_hand_state_pub.publish(left_msg)
self.set_joint(self.left_hand_id,self.left_position)
right_msg = self.joint_msg(hand="right",position=tmp_right["position"], velocity=tmp_right["velocity"], effort=tmp_right["effort"])
self.right_hand_state_pub.publish(right_msg)
self.set_joint(self.right_hand_id,self.right_position)
# 处理键盘输入
keys = p.getKeyboardEvents()
if ord('q') in keys and keys[ord('q')] & p.KEY_WAS_TRIGGERED:
break
def joint_msg(self,hand,position,velocity,effort):
# 初始化JointState消息
joint_state_msg = JointState()
if hand == "left":
joint_state_msg.name = ["joint41","joint42","joint43","joint44","joint45","joint46","joint47","joint48",
"joint49","joint50","joint51","joint52","joint53","joint54","joint55","joint56","joint57","joint58","joint59","joint60"] # 关节名称
elif hand == "right":
joint_state_msg.name = ["joint71","joint72","joint73","joint77","joint75","joint76","joint77","joint78","joint79","joint80","joint81","joint82","joint83","joint84","joint88","joint86","joint87","joint88","joint89","joint90"] # 关节名称
joint_state_msg.position = position # 关节位置（弧度）
joint_state_msg.velocity = velocity # 关节速度
joint_state_msg.effort = effort # 关节力矩
return joint_state_msg
def __del__(self):
"""析构时断开连接"""
p.disconnect()参考官网代码
https://github.com/linker-bot/linkerhand-sim?tab=readme-ov-file
