🔥 内容介绍

一、背景

双有源桥（DAB）DC - DC 变换器因其具有电气隔离、功率密度高、双向功率传输能力强等优点，在新能源发电、电动汽车充电、不间断电源（UPS）等领域得到了广泛应用。传统的单移相（SP）控制方法虽然简单且易于实现，但在变换器的效率、功率密度以及应对复杂工况的灵活性方面存在一定局限。为了进一步提升 DAB 变换器的性能，扩展移相控制（EPS）方法应运而生。

二、DAB 变换器基础原理

双有源桥 DC - DC 变换器通常由两个高频变压器耦合的全桥电路组成，分别为原边全桥和副边全桥。原边全桥将输入直流电压转换为高频交流电压，通过高频变压器传输能量，副边全桥再将高频交流电压转换为输出直流电压。其基本工作原理基于高频变压器的电磁感应定律，通过控制全桥电路中开关管的导通与关断，实现电能的高效传输与转换。

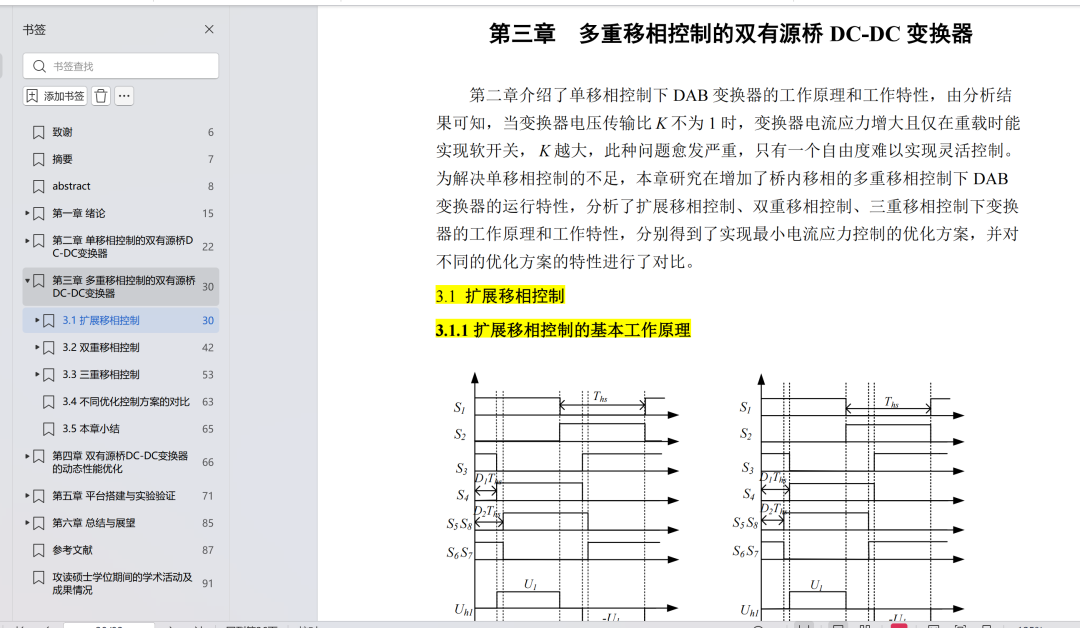

三、扩展移相控制（EPS）原理

（一）控制自由度增加

传统的单移相控制仅通过一个移相角（原副边全桥之间的相位差）来控制变换器的功率传输。而扩展移相控制在变换器一侧的桥内（通常是原边或副边）增加了一个移相角，使得控制的自由度变为两个。以原边桥内增加移相角为例，除了原副边全桥之间的移相角 φ1 外，原边桥内上下两个半桥之间引入移相角 φ2。这两个移相角相互配合，为变换器的控制带来了更高的灵活性。

（二）功率调节与软开关实现

1. 功率调节

   ：通过合理调节两个移相角 φ1 和 φ2，可以精确控制变换器的功率传输。在不同的负载和输入输出电压条件下，能够实现更广泛的功率调节范围。例如，当负载较轻时，可以调整移相角使变换器工作在较低的开关频率下，减少开关损耗；而在负载较重时，优化移相角以提高功率传输效率。

2. 软开关实现

   ：扩展移相控制有助于实现开关管的软开关。软开关技术可以降低开关过程中的电压电流应力，减少开关损耗，提高变换器的效率。在 DAB 变换器中，通过适当设置移相角，使开关管在电压过零或电流过零时导通或关断，从而实现零电压开关（ZVS）或零电流开关（ZCS）。例如，在原边桥内，通过调整 φ2 可以改变电流的相位，使得开关管在合适的时刻实现 ZVS，减少开关损耗。

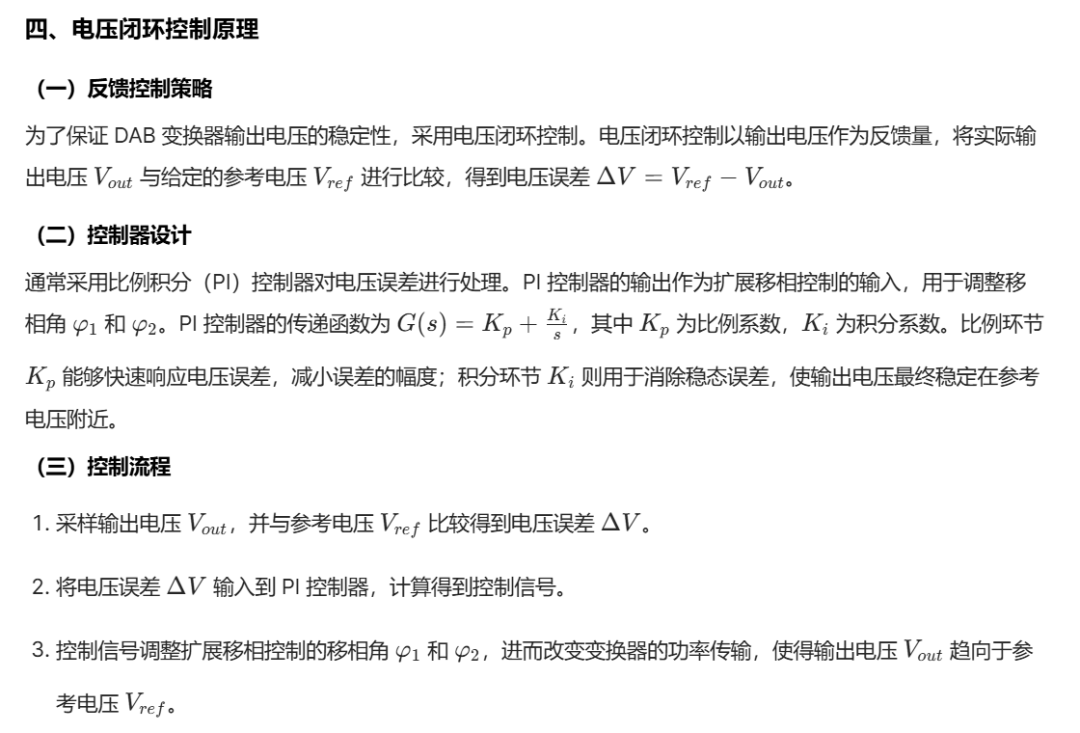

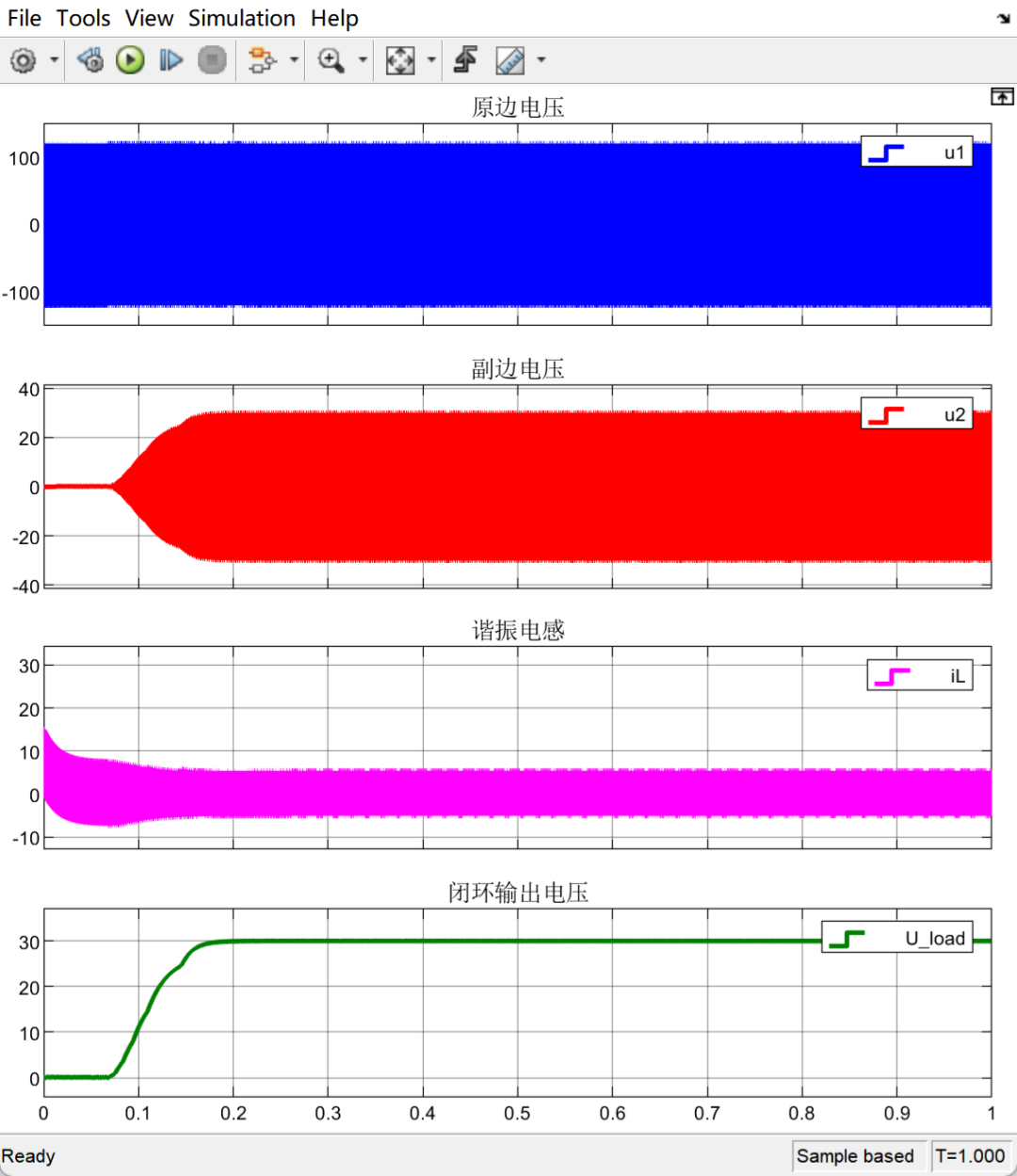

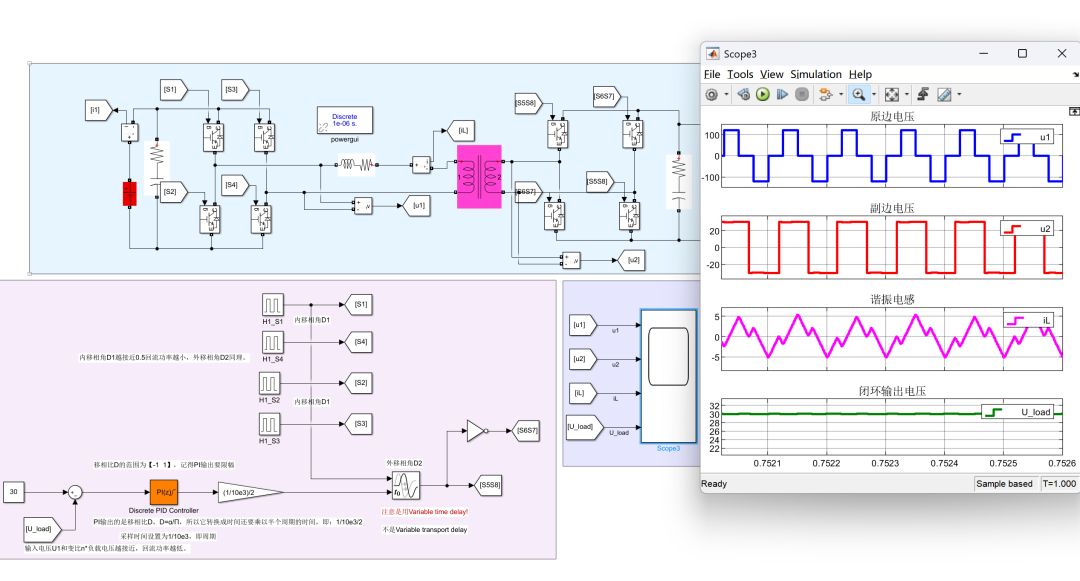

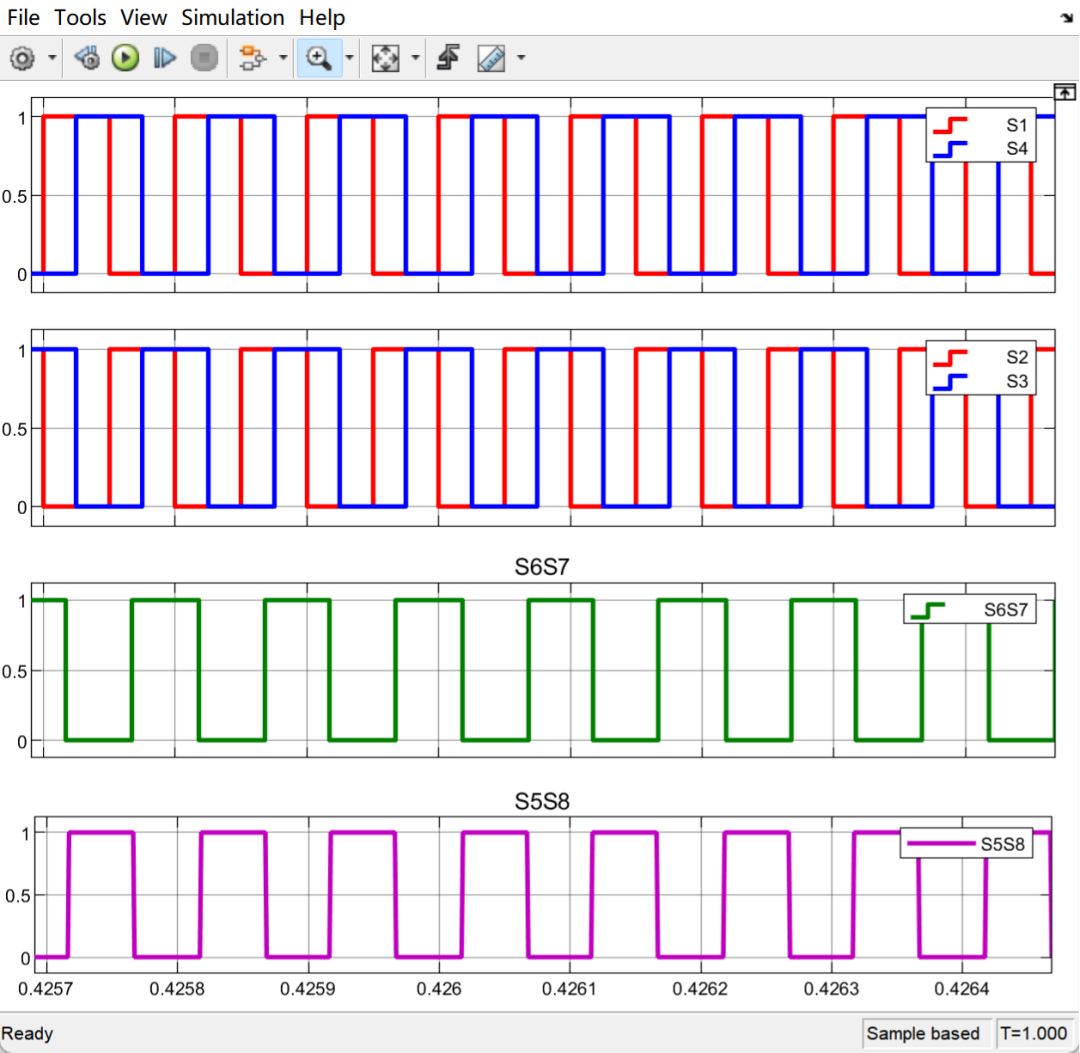

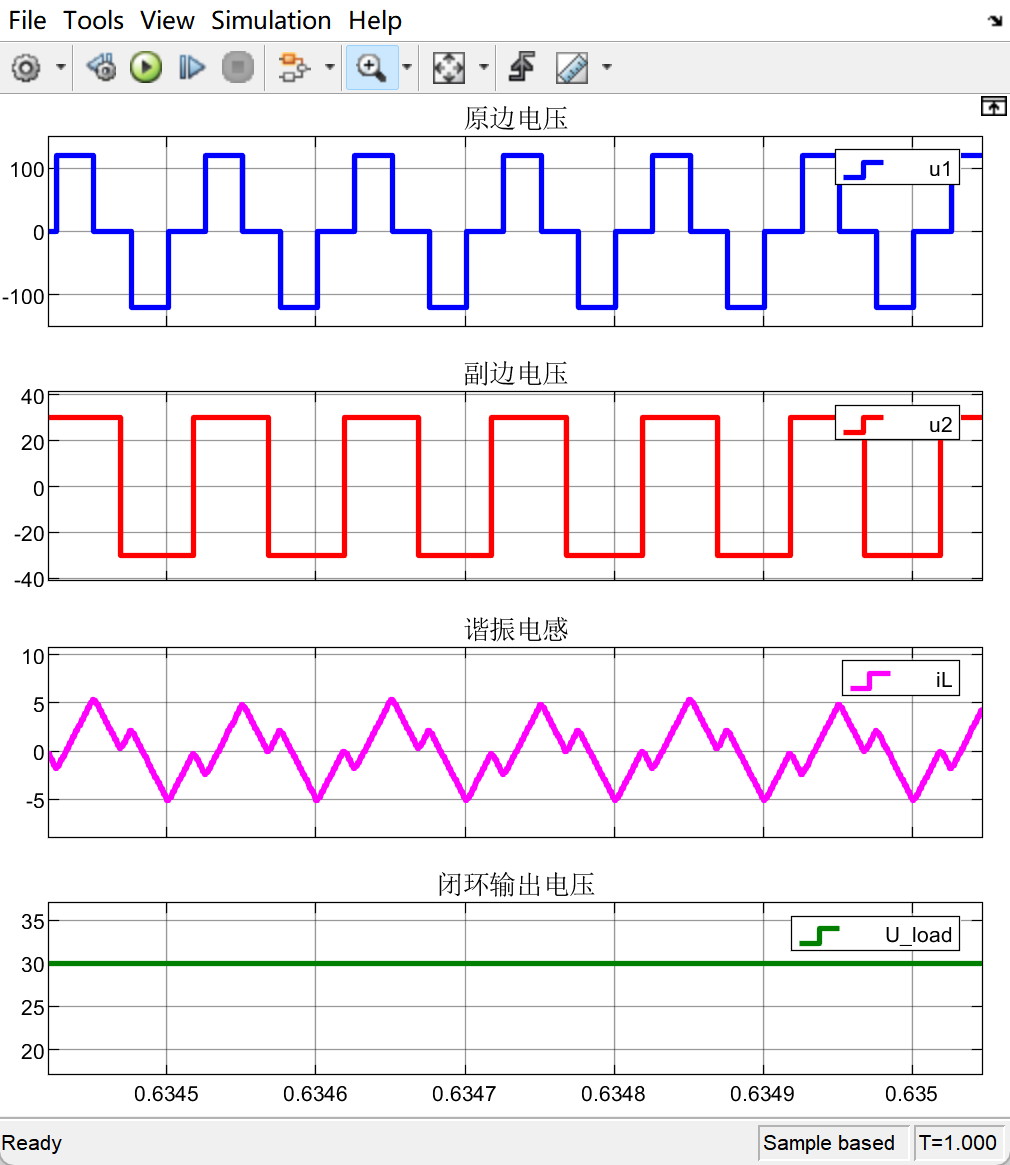

⛳️ 运行结果

📣 部分代码

🔗 参考文献
