VLAN基础及Hybrid接口的实战应用——从原理到场景全解析
本文深入解析了华为交换机Hybrid接口的工作原理和应用场景。Hybrid接口通过PVID锚点、Tagged白名单和Untagged剥离机制实现三重VLAN控制，相比传统Trunk/Access接口具有三大优势：更精细的标签处理、更强的场景适配能力和更高的配置效率。文章通过企业网络案例演示了如何配置Hybrid实现部门内通信、部门间隔离以及网管全网访问的复杂需求，并提供了PVID与Untagged
目录
一、Hybrid 接口深度解析
（一）Hybrid 的三重工作机制
1. PVID 锚点作用
PVID（Port VLAN ID，端口默认 VLAN ID）是 Hybrid 接口的一个关键属性，在华为设备中，默认 PVID 通常为 VLAN 1 。当接口接收到一个未携带 VLAN 标签的数据帧时，就像收到一封没有房间号的信件，交换机会自动为其打上该接口的 PVID 标签，从而确定该数据帧属于哪个 VLAN，决定未打标帧的归属，这就相当于给这封信件贴上一个默认的房间号，让它能找到自己的 “户籍”，被正确处理和转发。
2. Tagged 列表
Tagged 列表定义了允许通过该接口的带标签数据帧的 VLAN ID。可以将其理解为一个 “白名单” 机制，只有 VLAN ID 在这个列表中的带标签数据帧才能顺利通过接口，被交换机接收和处理；不在列表中的标签帧则会被直接丢弃，就如同门卫检查通行证，只有在白名单上的人才能进入。比如在一个企业网络中，若交换机的 Hybrid 接口配置只允许 VLAN 10、VLAN 20 的数据帧带标签通过，那么当收到 VLAN 30 的带标签数据帧时，就会被无情丢弃。
3. Untagged 列表
Untagged 列表指定了发送数据帧时需要剥离 VLAN 标签的 VLAN ID。这一机制非常重要，因为像 PC 等普通终端设备通常只能处理没有 VLAN 标签的标准以太网帧，无法处理带标签的数据帧。当交换机通过 Hybrid 接口向这类终端设备发送属于 Untagged 列表中 VLAN 的数据帧时，会先将数据帧的 VLAN 标签剥离，实现 “无感知” 接入，确保终端设备能正常接收和处理数据，就像把信件的特殊标记去掉，使其变成普通信件再交给收件人 。
（二）对比 Trunk 的三大优势
1. 标签处理更精细
Trunk 接口在标签处理上相对单一，仅允许默认 VLAN（通常是 VLAN 1）的数据帧在发送时剥离标签，其他 VLAN 的数据帧都必须携带标签传输。而 Hybrid 接口则支持任意多个 VLAN 自定义剥离标签，大大增强了标签处理的灵活性。在一个既有普通 PC 又有支持 VLAN 的服务器的网络环境中，Hybrid 接口可以让连接 PC 的端口配置多个 VLAN 为 untagged，实现 PC 无感知接入；同时让连接服务器的端口配置特定 VLAN 为 tagged，保证服务器能处理带标签数据，而 Trunk 接口很难如此灵活地满足这种复杂需求 。
2. 场景适配更强
Hybrid 接口的强大之处在于它既能像 Access 接口一样连接单 VLAN 终端设备，通过配置单 VLAN 为 untagged 即可实现，满足终端设备简单的网络接入需求；也能像 Trunk 接口一样用于交换机之间的级联，通过配置多个 VLAN 为 tagged，实现多 VLAN 数据的高速传输 。在一个企业园区网络中，接入层交换机的部分端口连接员工 PC，部分端口连接汇聚层交换机，Hybrid 接口可以统一管理这些端口，根据实际需求灵活配置，而无需像使用 Access 和 Trunk 接口那样频繁切换接口类型，极大地增强了对混合场景的适配能力 。
3. 配置效率更高
在华为设备中，接口默认模式就是 Hybrid，这一设计为网络管理员带来了极大便利。无需频繁在不同接口类型间切换配置，减少了配置复杂度和出错概率。相比之下，配置 Trunk 接口时，需要手动更改接口类型，并仔细配置允许通过的 VLAN 列表等参数，过程相对繁琐。在网络设备数量众多的大型网络中，Hybrid 接口的这一优势尤为明显，能显著提高网络部署和运维效率 。
二、Hybrid 接口实战场景：解锁网络配置新姿势
原理概述
Hybrid接口既可以连接普通终端的接入链路又可以连接交换机间的干道链路，它允许多个VLAN的帧通过，并可以在出接口方向将某些VLAN帧的标签剥掉。Hybrid接口处理VLAN帧的过程如下：
(1)收到一个二层帧，判断是否有VLAN标签。没有标签，则标记上Hybrid接口的PVID,进行下一步处理；有标签，判断该Hybrid接口是否允许该VLAN的帧进入，允许则进行下一步处理，否则丢弃。
(2)当数据帧从Hybrid接口发出时，交换机判断VLAN在本接口的属性是Untagged还是Tagged。如果是Untagged，先剥离帧的VLAN 标签，再发送；如果是Tagged，则直接发送帧。
通过配置Hybrid接口，能够实现对VLAN标签的灵活控制，既能够实现Access接口的功能，又能够实现Trunk接口的功能。
实验内容
某企业二层网络使用两台S3700交换机S1和S2,且两台设备在不同的楼层。网络管理员规划了3个不同VLAN,HR部门使用VLAN10,市场部门使用VLAN20,IT部门使用VLAN30。现在需要让处于不同楼层的HR部门和市场部门实现部门内部通信，而两部门之间不允许互相通信；IT部门可以访问任意部门。可以通过配置Hybrid接口来实现较复杂的VLAN控制。

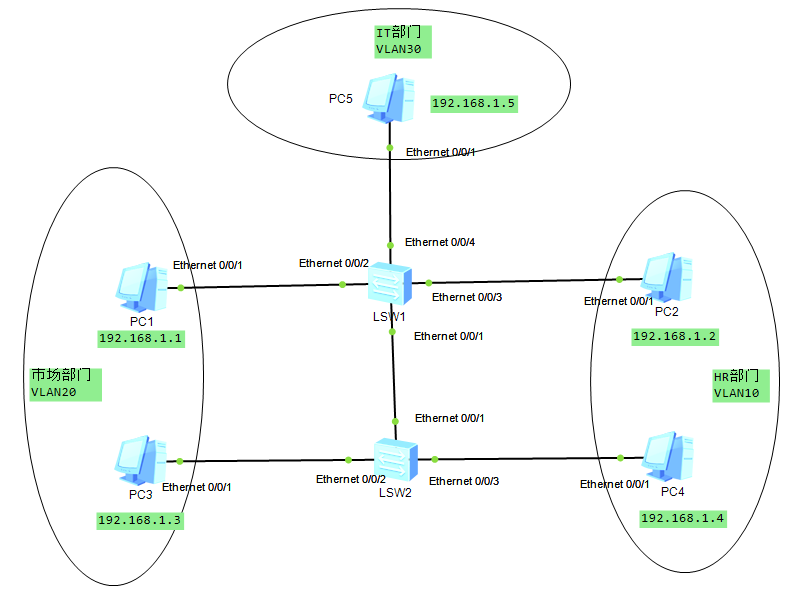

实验拓扑
实验步骤
1.基本配置
在没有定义VLAN 及接口类型之前，默认情况下，交换机上所有接口都是Hybrid类型，接口的PVID是VLAN1,即所有接口收到没有标签的二层数据帧，都被转发到VLAN1中，并继续以Untagged的方式把帧发送至同为VLAN1的其他接口。所以，即使未做任何配置，主机之间默认仍然可以互相通信。
在S1上使用 display port vlan命令查看接口的默认类型。
[SW1]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 hybrid 1 -
Ethernet0/0/2 hybrid 1 -
Ethernet0/0/3 hybrid 1 -
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 - 可以观察到，接口默认是Hybrid类型，接口PVID是VLAN1,其他接口也一样。在交换机上使用 display vlan命令查看接口和所属VLAN的对应关系。
[SW1]display vlan
The total number of vlans is : 1
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(U)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001 可以观察到，所有接口都默认属于VLAN1,其他交换机也都一样，因此VLAN1内所有的主机都可以直接访问。
2.实现组内通信、组间隔离
交换机接口的类型可以是Access、Trunk和Hybrid。Access类型的接口仅属于一个VLAN,只能接收、转发相应VLAN的帧；而Trunk类型接口则默认属于所有VLAN,任何Tagged帧都能经过Trunk接收和转发；Hybrid类型接口则介于二者之间，可自主定义端口上能接收和转发哪些VLANTag的帧，并可决定VLANTag是否继续携带或者剥离。Access和Trunk类型接口是Hybrid类型接口的两个特例，一个仅支持一个VLAN的传递，一个默认支持所有VLAN的传递，而Access类型和Trunk类型的接口能做到的，Hybrid接口都能做到。
目前要求实现HR部门和市场部门的员工终端可以进行部门内部通信，即VLAN10内PC-2和PC-4之间可以自由访问，VLAN20内PC-1和PC-3之间可以自由访问，而两个部门间的员工不能互相访问，即VLAN10和VLAN20之间不能互相访问。要实现此需求，可以使用Access和Trunk的配置方法，也可以仅使用Hybrid的配置方法。
S1的E0/0/2接口连接PC-1主机，该接口收到的PC-1发送的Untagged的帧会被交换机转发到VLAN20。同样，交换机从其他接口收到VLAN20的发往PC-1的帧也会以Untagged的方式从E0/0/2接口发送。S1的E0/0/3接口连接PC-2主机，该接口收到Untagged的帧会被转发到VLAN10。如果交换机收到的VLAN10的发往PC-2的帧也会以Untagged的方式从接口E0/0/3发送。VLAN10和VLAN20的帧也要经过交换机间链路发送至邻居交换机S2。反之，S1收到来自邻居交换机S2的Tagged的帧后，也会根据VLANTag转发到相应的VLAN。
在S1的E0/0/2接口上配置port hybrid untagged vlan20命令使得交换机在该接口转发VLAN20的帧时，剥离掉相应的VLAN Tag 20，以Untagged的方式发送给PC。
[SW1]interface Ethernet 0/0/2
[SW1-Ethernet0/0/2]port hybrid untagged vlan 20配置port hybrid pvid vlan 20命令设置Hybrid类型接口的默认VLANID,即使得该端口上接收到PC发来的未带VLANTag的帧时，加上VLANTag20,并转发到VLAN20
[SW1-Ethernet0/0/2]port hybrid pvid vlan 20同样在连接另一台终端的E0/0/3接口做同样配置。
[SW1]interface Ethernet 0/0/3
[SW1-Ethernet0/0/3]port hybrid untagged vlan 10
[SW1-Ethernet0/0/3]port hybrid pvid vlan 10在连接交换机S1的E0/0/1接口上修改端口类型为默认的Hybrid类型，并使用port hybrid tagged vlan 10 20命令设置该链路仅接收带有VLANTag10和20的帧，而交换机也仅转发VLAN10和VLAN20的帧到该链路。一般该命令配置在交换机互连的链路接口之上。
[SW1]interface Ethernet 0/0/1
[SW1-Ethernet0/0/1]port link-type hybrid
[SW1-Ethernet0/0/1]port hybrid tagged vlan 10 20S1交换机将在E0/0/1接口接收到的Tagged帧，根据VLANTag标识，向接口E0/0/2转发VLAN20的帧，向接口E0/0/3转发VLAN30的帧。反之，接口E0/0/2接收到PC发送的未带Tag的帧转发到VLAN20,端口E0/0/3接收的到未带Tag的帧会被转发到VLAN10,并且这些帧发送到邻居交换机S1时，会保留原有Tag。
S2上的配置和S1类似
[SW2]interface Ethernet 0/0/1
[SW2-Ethernet0/0/1]port link-type hybrid
[SW2-Ethernet0/0/1]port hybrid tagged vlan 10 20
[SW2-Ethernet0/0/1]quit
[SW2]interface Ethernet 0/0/2
[SW2-Ethernet0/0/2]port link-type hybrid
[SW2-Ethernet0/0/2]port hybrid untagged vlan 20
[SW2-Ethernet0/0/2]port hybrid pvid vlan 20
[SW2-Ethernet0/0/2]quit
[SW2]interface Ethernet 0/0/3
[SW2-Ethernet0/0/3]port link-type hybrid
[SW2-Ethernet0/0/3]port hybrid untagged vlan 10
[SW2-Ethernet0/0/3]port hybrid pvid vlan 10
[SW2-Ethernet0/0/3]quit配置完成后，使用display vlan命令查看使用Hybrid配置下接口和VLAN的对应关系。
[SW1]display vlan
The total number of vlans is : 4
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(U)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
10 common UT:Eth0/0/3(U)
TG:Eth0/0/1(U)
20 common UT:Eth0/0/2(U)
TG:Eth0/0/1(U)
30 common
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable HR
20 enable default enable disable Market
30 enable default enable disable IT [SW2]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(D)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
10 common UT:Eth0/0/3(U)
TG:Eth0/0/1(U)
20 common UT:Eth0/0/2(U)
TG:Eth0/0/1(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable HR
20 enable default enable disable Market 可以观察到，同样的需求，Hybrid 和Access、Trunk都能实现（测试省略），但Hybrid的灵活性及解决复杂需求的能力是Access和Trunk达不到的。
3.实现网管员对所有网络的访问
在实现各部门内部终端可以互相访问，不同部门间的终端隔离访问后，要求网络管理员所在的IT部门（使用终端PC-5）能够实现对所有部门的访问。即要求实现VLAN30访问VLAN10和VLAN20,VLAN10和VLAN20之间仍然不允许互相访问。如果S1的E0/0/2接口仍是Access类型且属于VLAN10,则不能被其他VLAN访问。若要VLAN30的终端能访问VLAN10的终端，则需要修改接口的配置，使其既能被VLAN10访问，又能被VLAN30访问，这就要求此接口同时要属于多个VLAN,且端口所连设备是PC,不能识别带VLANTag的帧，故此时只能使用Hybrid类型接口。Hybrid端口既能被加入多个VLAN中，又能够在将其余VLAN的帧转发到此接口时，剥离掉相应的VLANTag。
配置S1交换机，E0/0/4接口是网络管理员的PC终端，属于VLAN30,该接口收到的PC发送的Untagged帧要能够发送至VLAN30中，配置port hybrid pvid vlan 30，命令设置Untagged帧加入至VLAN30。
[SW1]interface Ethernet 0/0/4
[SW1-Ethernet0/0/4]port hybrid pvid vlan 30因为在华为交换上，默认所有接口都为Hybrid类型接口，所以在该接口下不需要修改配置。
S1交换机收到VLAN10、VLAN20和VLAN30的帧也要能够从该接口发送至PC,配置port hybrid untagged vlan 102030命令使得上述3个VLAN的帧会以Untagged的方式从该接口发送出去。
[SW1-Ethernet0/0/4]port hybrid untagged vlan 10 20 30同理，端口E0/0/2接PC-1,接口收到PC的Untagged帧需要发送至VLAN20,使用port hybrid pvid vlan20命令。E0/0/2接口同时也要能够被VLAN30和。VLAN20的主机访问，即VLAN20和30的帧能够从该接口发送出去，并以Untagged的方式发送至PC-1。
[SW1]interface Ethernet 0/0/2
[SW1-Ethernet0/0/2]port hybrid untagged vlan 20 30接口E0/0/3收到Untagged的帧需发送至VLAN10,同时VLAN10和30的帧要能从该接口发送出去。
[SW1]interface Ethernet 0/0/3
[SW1-Ethernet0/0/3]port hybrid untagged vlan 10 30VLAN10、VLAN20和VLAN30的帧要能够发送至邻居交换机S2,且要保留原有的VLANTag,以便于邻居交换机S2根据VLANTag继续转发到相应的VLAN。同样，邻居交换机S2发送过来的帧也会带有相应的VLANTag,所以S1与S2间互连的接口E0/0/1配置如下。
[SW1]interface Ethernet 0/0/1
[SW1-Ethernet0/0/1]port hybrid tagged vlan 10 20 30[SW2]interface Ethernet 0/0/1
[SW2-Ethernet0/0/1]port hybrid tagged vlan 10 20 30 同理在S2交换机上，E0/0/1接口收到的带有相应VLANTag标记的帧，如果是VLAN10的帧要能发送至接口E0/0/3,如果是VLAN20的帧要能发送至E0/0/2。而如果是VLAN30的帧要能发送至接口E0/0/2和E0/0/3。VLAN10、20和30的帧都是以Untagged的方式发送至接口E0/0/2或E0/0/3。反之，如果PC-3发出的Untagged的帧发送至接口E0/0/2时会进入到Hybrid接口PVID所指明的VLAN20中，PC-4发出的Untagged的帧发送至接口E0/0/3时会进入到Hybrid接口PVID所指明的VLAN10中，具体配置过程如下。
[SW2]interface Ethernet 0/0/2
[SW2-Ethernet0/0/2]port hybrid untagged vlan 20 30
[SW2-Ethernet0/0/2]quit
[SW2]interface Ethernet 0/0/3
[SW2-Ethernet0/0/3]port hybrid untagged vlan 10 30S1和S2上全部配置完成后，使用ping命令在IT部门的网络管理员的PC-5上测试与不同部门内的各台主机间的连通性，以PC-1为例。
PC>ping 192.168.1.1
Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.1.1: bytes=32 seq=2 ttl=128 time=47 ms
From 192.168.1.1: bytes=32 seq=3 ttl=128 time=47 ms
From 192.168.1.1: bytes=32 seq=4 ttl=128 time=47 ms
From 192.168.1.1: bytes=32 seq=5 ttl=128 time=32 ms
--- 192.168.1.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 32/44/47 ms三、避坑指南：Hybrid 配置的三大注意事项
（一）PVID 与 Untagged 的协同原则
在 Hybrid 接口配置中，PVID 与 Untagged 的协同关系至关重要。当接入终端设备时，务必确保 PVID 与 untagged VLAN 一致，否则会引发标签不匹配丢包问题。例如，若将 PVID 设置为 10，而未将 VLAN 10 添加到 untagged 列表，那么终端设备在接收数据时，由于数据帧携带 VLAN 10 标签，而终端无法处理带标签数据，就会导致数据丢失，如同信件上的地址与收件人地址不匹配，信件无法送达 。
在交换机级联场景下，为避免与业务 VLAN 冲突，建议将 PVID 设为非业务 VLAN，如 VLAN 4094。这是因为若 PVID 与业务 VLAN 相同，在数据转发过程中可能会因标签处理错误，导致数据在不同 VLAN 间错误转发，引发网络故障，就像把不同房间的信件搞混，送到了错误的房间 。
（二）Tagged/Untagged 的优先级顺序
在数据发送过程中，交换机对 Tagged 和 Untagged 列表的处理存在明确优先级顺序。交换机首先检查 untagged 列表，若 VLAN 在 untagged 列表中，无论是否在 tagged 列表，均会剥离标签发送数据帧；若不在 untagged 列表，但在 tagged 列表，则保留标签发送；若均不在，则直接丢弃数据帧 。
例如，当配置 Hybrid 接口允许 VLAN 10 带标签通过（在 tagged 列表），同时又将 VLAN 10 添加到 untagged 列表时，发送 VLAN 10 数据帧时，交换机会按照优先级，优先执行 untagged 列表规则，剥离 VLAN 10 标签后发送，而非保留标签，这一点在实际配置中需特别注意，避免因优先级误解导致数据传输异常 。
四、总结：Hybrid 如何成为网络工程师的趁手兵器
从基础的 VLAN 隔离到复杂的混合组网，Hybrid 接口凭借 "万能适配" 特性，正在重塑二层网络的配置范式。掌握其核心逻辑（PVID 锚定 + 标签自定义处理），不仅能提升 30% 的配置效率，更能解锁传统 Access/Trunk 无法实现的精细化控制场景。建议网络工程师从基础配置（单 VLAN 终端接入）开始实践，逐步过渡到多 VLAN 混合场景，最终实现从 "能用" 到 "巧用" 的能力跃升。
