状态机在运动控制中的应用

1. 什么是状态机？

1.1 状态机的概念

      状态机，通俗的讲可以理解为一种建模方法。当一个逻辑非常复杂的程序放在面前，是非常令人头大的，使用状态转移图（是一个有向图形，包括各节点和状态转移条件）可以很好的梳理流程。以博主的理解，实现状态转移图的模块我们便可以称之为状态机。

      在程序中，一个状态机通常包括一个起始状态、一组状态集以及多个相应的状态转移条件。

      构建状态转移图时，需要注意每个节点对应一个状态，在这些节点中需要有至少一个终态，当达到终态时状态机停止。一个好的状态机应该做到设计安全（不会进入未知状态或异常死循环）、清晰易懂、易维护。

      百度百科把状态机归纳为了4个要素：即现态、条件、动作、次态。这样的归纳，主要是出于对状态机的内在因果关系的考虑。“现态”和“条件”是因，“动作”和“次态”是果1。

  • 现态：是指当前所处的状态。
  • 条件：又称为“事件”，当一个条件被满足，将会触发一个动作，或者执行一次状态的迁移。
  • 动作：条件满足后执行的动作。动作执行完毕后，可以迁移到新的状态，也可以仍旧保持原状态。动作不是必需的，当条件满足后，也可以不执行任何动作，直接迁移到新状态。
  • 次态：条件满足后要迁往的新状态。“次态”是相对于“现态”而言的，“次态”一旦被激活，就转变成新的“现态”了。

**举个栗子**

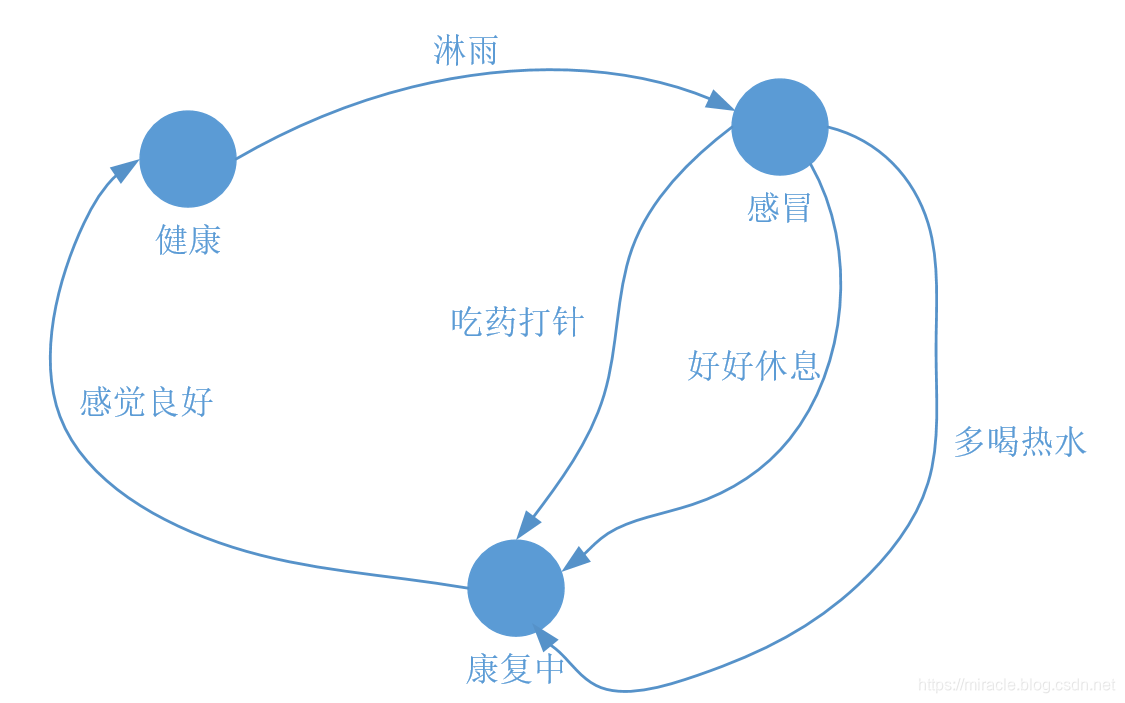

      以人的健康情况我们来举个例子，人有三个状态：健康、感冒、康复中。触发的条件有淋雨、吃药打针、好好休息、多喝热水和感觉良好。

      假设初始状态处于健康状态下，当淋雨后人会感冒。这时候我们有三种途径解决感冒这个问题：吃药打针、好好休息、多喝热水。无论哪一种方法，都能使人的状态由感冒转移到康复中。当人感觉到状态良好时，感冒好了，人也就又处于了健康状态。
在这里插入图片描述

注意

  1. 在进行状态机建模时，要区分“动作”和“状态”，前者一旦执行完就结束了，而后者如果没有条件触发，则状态会一直持续下去。

  2. 状态划分要完整

对于更形象的说明，可参考博文《设计模式：一目了然的状态机图》

1.2 状态机的思想

      关于状态机的思想，百度文库中有一个特别形象的例子2：

      网络上经常报道特级象棋大师车和多人一起下象棋，采用的方式是“车轮战”。车轮战有两种方式：（1）象棋大师先和甲开始下象棋，直到有了结果，然后才轮到乙和象棋大师对阵，下完了之后，然后是丙…，一直到和最后一个人下完。（2）象棋大师先和A下一步棋，然后再和B下一步棋，然后再和C，和…，和所有人下完一遍后，再回头从A开始，一个人接一个人。

      很显然“车轮战”的第1种方式效率不如第2种方式效率高，报道上的“车轮战”也是指的第2种方式。原因在于象棋大师的水平远远高于其他人，如果采用第一种方式，象棋大师下一步棋很快，甲需要考虑很长时间才能落子，象棋大师在和甲下棋的过程中，其他人只能等待。如果采用第二种方式，象棋大师和甲只下一步棋，然后再和乙也下一步棋，和所有人下完一步棋之后，再从甲开始，这样看起来是所有人都在下象棋，效率自然远高于第一种方式。

      “车轮战”的第2种方式，实际上就是程序中状态机的基本原理。程序中的多个任务可以看成是其他棋手，CPU是象棋大师，CPU在执行多个任务时，不再是先执行任务1，执行完任务1后，再执行任务2，而是把每个任务又划分出多个小任务（小任务中没有时间等待），CPU每次只执行每个任务中的小任务，执行完任务1中的一个小任务后，然后快速转向任务2中的小任务，按照这种模式轮询下去，由于CPU很快（象棋大师），整个程序中的任务都得到了实时的执行。任务中的小任务是按照任务的状态来划分的，故称为“状态机”。

2. 状态机的种类

      状态机可分为有限状态机（FSM）、分层状态机（HFSM），其中有限状态机又可分为Moore状态机（输出只和状态有关而与输入无关）、Mealy状态机（输出不仅和状态有关而且和输入有关系）

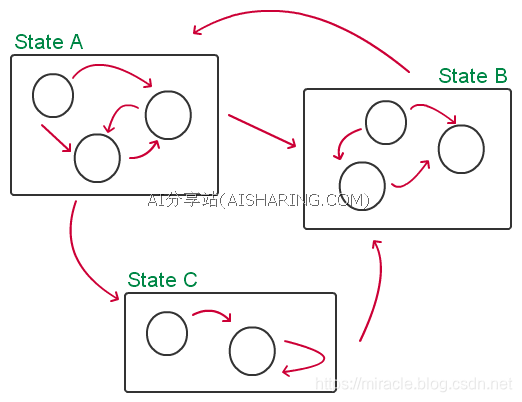

      在实践中状态机有一个致命的缺点，当状态一旦多了之后，它的跳转就会变的不可维护3，这时我们可以把状态进行分类，把同类型的状态作为一个状态机，然后使用一个更大的状态机去维护这些自状态机，，这时用到的便是分层状态机，可以理解为状态机的嵌套，如下图所示。

在这里插入图片描述
      关于以上几者，博文《FSM（状态机）、HFSM（分层状态机）、BT（行为树）的区别》有更生动的例子可以参考。

      维护庞大数量的知识条目是个噩梦，如果使用有限状态机(FSM)、分层有限状态机(HFSM)、决策树(Decision Tree)还不能满足你的使用要求，这时试试Next-Gen AI的行为树(Behavior Tree)吧。

3. 状态机的写法

      状态机的实现由常见的几种实现方法4：

  1. 我们可以 在无限循环for(;;)或者while(1)中使用switch-case或if-else来实现简单的状态机；
  2. 使用二维状态表state-event实现，该方法逻辑清晰，但矩阵通常比较稀疏且维护麻烦；
  3. 用状态转移表stateTransfer Table实现，数组大小等于状体转移边个数，易扩展；

3.1 switch-case结构的状态机的实现

      在程序的写法上，有横着写和竖着写两种4：

  • 横着写：在事件中根据当前的状态，执行相应的操作，完成相应的状态转换。

    //声明：本代码转自 https://blog.csdn.net/zzz1014440164/article/details/79814160
//横着写
void event0func(void)
{
    switch(cur_state)
    {
        case State0:
             action0;
             cur_state = State1;
        break;
         case State1:
             action1;
             cur_state = State2;
        break;
         case State2:
             action1;
             cur_state = State0;
        break;
        default:break;
    }
}

void event1func(void)
{
    switch(cur_state)
    {
        case State0:
             action4;
             cur_state = State1;
        break;
        default:break;
    }
}

void event2func(void)
{
    switch(cur_state)
    {
        case State0:
             action5;
             cur_state = State2;
        break;
         case State1:
             action6;
             cur_state = State0;
        break;
        default:break;
    }
}

  • 竖着写：在状态中判断事件，并执行相应的操作，完成相应的状态转换。

    //声明：本代码转自 https://blog.csdn.net/zzz1014440164/article/details/79814160
//竖着写
switch(cur_state)
{
  case State0:
         if(event1)
          {
             action0;
             cur_state = State1;
           }
          else if(event2)
          {
              action4;
              cur_state = State1;
          }
          else if(event3)
          {
              action5;
              cur_state = State2;
          }
       break;
    case State1:
         if(event1)
          {
             action1;
             cur_state = State2;
           }
          else if(event3)
          {
              action6;
              cur_state = State0;
          }
        break;
     case State2:
         if(event1)
          {
             action3;
             cur_state = State0;
           }
        break;
     default:break;
}

      通常我们使用横着写的结构写！！！
      这是由于竖着写使用了if -else结构，其中if语句隐含了优先级，破坏可事件间的原有关系（各个时间应该同优先级），而且竖着写在结构上是顺序查询方式（查询事件），浪费大量的时间，而且时间不可估算。

      对于横着写的方式，因为在某个时间点上状态是唯一确定的，在时间处理函数中通过switch语句可直接定位到相同状态，执行时间也可以估算。这种方式比较直观，程序执行效率较高。

3.2 状态转移表联合函数指针数组实现5

声明：本节内容转自 https://blog.csdn.net/thisinnocence/article/details/47060285

      用枚举来定义状态和事件，操作数据节点转移到目的状态用函数实现。枚举本身默认是从0开始的int类型，利用这个特点将状态转移函数放到函数指针数组中与状态对应起来，方便操作。这种实现方法易于扩展，增加状态和事件都比较容易。

状态：枚举类型
事件：枚举类型
状态转移结构体：{当前状态、事件、下个状态}，定义一个全局数组来使用
状态变更函数：到下个状态(放到数组中与状态枚举对应起来)

#include <iostream>
using namespace std;

typedef enum{
    OPENED,
    CLOSED,
    LOCKED,
}  State;

typedef enum{
    OPEN,
    CLOSE,
    LOCK,
    UNLOCK
} Event;

typedef struct{
    State currentState;
    Event event;
    State NextState;
} StateTransfer;

typedef struct{
    State state;
    int transferTimes;
}Door;

StateTransfer g_stateTransferTable[]{
    {OPENED, CLOSE,  CLOSED},
    {CLOSED, OPEN,   OPENED},
    {CLOSED, LOCK,   LOCKED},
    {LOCKED, UNLOCK, CLOSED},
};

void toOpen(Door& door);
void toClose(Door& door);
void toLock(Door& door);
typedef void (*pfToState)(Door& door);
pfToState g_pFun[] = {toOpen, toClose, toLock}; //状态枚举值对应下标

void toOpen(Door& door){
    door.state = OPENED;
    cout << "open the door!\n";
}

void toClose(Door& door){
    door.state = CLOSED;
    cout << "close the door!\n";
}

void toLock(Door& door){
    door.state = LOCKED;
    cout << "lock the door!\n";
}

void transfer(Door& door,const Event event){
    for (int i = 0; i < sizeof(g_stateTransferTable)/sizeof(StateTransfer); ++i) {
        if(door.state == g_stateTransferTable[i].currentState &&
           event == g_stateTransferTable[i].event){
            g_pFun[g_stateTransferTable[i].NextState](door);
            door.transferTimes++;
            cout << "transfer ok!\n";
            return;
        }
    }
    cout << "This event cannot transfer current state!!\n";
    return;
}

void printDoor(const Door& door){
    string stateNote[] = {"opened","closed","locked"}; // 下标正好对应状态枚举值
    cout << "the door's state is: " << stateNote[door.state] << endl;
    cout << "the door transfer times is: " << door.transferTimes << endl;
}

int main(){
    Door door = {CLOSED, 0};
    printDoor(door);
    transfer(door, OPEN);
    printDoor(door);
    transfer(door, LOCK);
    printDoor(door);
    transfer(door, CLOSE);
    printDoor(door);
    return 0;
}

3.3 其他

      对于C++中状态机的类封装，可以参考博文《C++设计模式之状态模式(二)》

4. 状态机在运动控制中是如何应用的？

      下面以机械臂的控制为例，讲解状态机在运动控制中的应用。

      当我们给一个关节下发指令后，机械响应到理想位置需要一定的时间，而这时我们已经完成了该关节的命令下发，在实际设备完成相应的这段时间，我们完全可以干些其他事情，例如电机状态的反馈（速度、位置、加速度等数据的反馈）。这就是上文提到的“象棋大师”同时与多人进行对战的思想。

      如果在运动控制过程要实现类似于多线程的功能，我们便可以用状态机来实现。

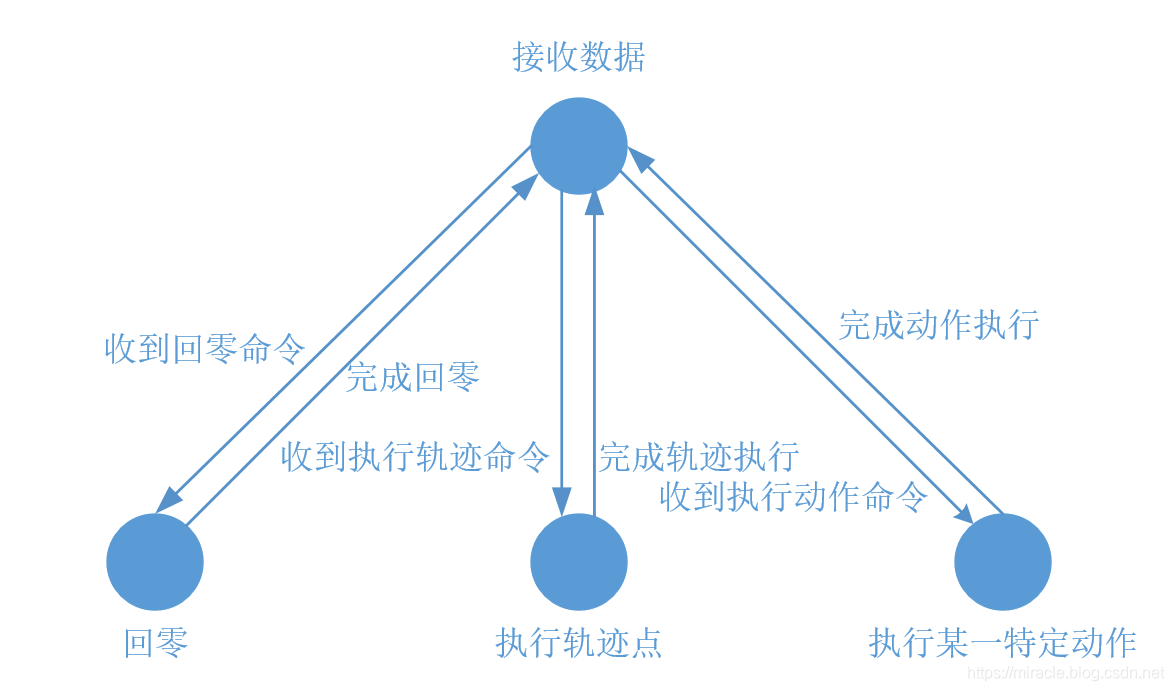

      如下图所示，假设运动控制器在常态下处于接收数据的状态，当收到上位机给运动控制器下发的回零命令时，运动控制器需要将状态置为回零状态，当回零状态下的动作执行完成时，再将状态跳至常态(接收数据状态)；同样的，当运动控制器收到执行轨迹命令时，状态置为执行轨迹点状态，当轨迹点执行动作完成后，状态跳转至常态……

      这样我们便实现了在运动执行的同时，还能接收继续接收和反馈数据的目的。

注意，有些运动控制器是可以写多线程程序的，但运动控制器一般是基于RT-Linux开发的，如果使用多线程可能会产生竞态，从而导致一些未知错误，因此建议在需要多线程的功能时，通过状态机来实现。

在这里插入图片描述
状态机主体代码如下：

 //	Author : 		Jack Soong
//	Created on: 	2019-6-26

/*
============================================================================
								状态机常量及状态变量
============================================================================
*/

short	giStateN;
enum eMainStateMachines
{
	eIDLE		= 	0,						// Main state machine #0 - Receive Data
	eSM1 		= 	1,						// Main state machine #1 - Home
	eSM2		= 	2,						// Main state machine #2 - PVT
	eSM3		= 	3,						// Main state machine #3 - Motor Jog
	eSM4		= 	4,						// Main state machine #3 - Stop
} ;
/*
============================================================================
								状态机函数主体
============================================================================
*/
void MachineSequences()
{
	giStateN = eIDLE;		// 初始化初始状态

	bool MachineStop = false;
	while(!MachineStop)
	{

		gbReadOver = TRUE;
		switch(giStateN)
		{
			case eIDLE:		// Main state machine #0 - Receive Data & Write Data
			{
				FeedbackData();
				ReadCmdData();
				if(gbHomeEnable)
				{
					giStateN = eSM1;
				}
				if(gbReadEnable)
				{
					ReadAxisData();
					giStateN = eSM2;
				}
				break;
			}
			case eSM1:		// Main state machine #1 - Home
			{
				GoHome();
				giStateN = eIDLE;
				break;
			}
			case eSM2:		// Main state machine #2 - PVT
			{
				PvtMove();
				giStateN = eIDLE;
				break;
			}
			case eSM3:		// Main state machine #3 - Motor Jog
			{
				JogMove();
				break;
			}
			case eSM4:		// Main state machine #3 - Stop
			{
				StopMove();
				break;
			}
			default:		// Main state error   #x - Exit
			{
				MachineStop = true;
				break;
			}
		}

		usleep(10000);		// 降低CPU负载
	}
	return;
}

5. 总结

  1. 使用状态机进行运动控制时首先要建立状态机模型，把各状态、各状态下要执行的动作以及触发条件抽象出来；
  2. 务必确保状态机的安全，要做到逻辑完整无误；
  3. 在进行状态机建模时，务必要区分开 “动作”和“状态”；
  4. 由于运动控制直接对应的是实际设备，因此在调试之前先使用打印大法测试逻辑的正确性，以确保在实际调试过程中不会出现危险。

毕竟，设备都是挺贵的~
在这里插入图片描述

  1. https://baike.baidu.com/item/%E7%8A%B6%E6%80%81%E6%9C%BA/6548513?fr=aladdin#2 ↩︎

  2. https://wenku.baidu.com/view/0574da1f640e52ea551810a6f524ccbff121ca64.html ↩︎

  3. http://www.aisharing.com/archives/393 ↩︎

  4. https://blog.csdn.net/thisinnocence/article/details/47060285 ↩︎ ↩︎

  5. https://blog.csdn.net/zzz1014440164/article/details/79814160 ↩︎
