ASCNet： 论文精读

1. 核心思想

该工作提出了一种名为 ASCNet (Asymmetric Sampling Correction Network) 的新型红外图像去条纹方法。其核心思想在于构建一个非对称采样的 U-Net 架构，以解决传统基于小波的 U-Net 中存在的“跨层级列语义鸿沟”问题。ASCNet 创新性地使用残差哈尔离散小波变换 (RHDWT) 作为下采样器，以融合条纹的方向先验和数据驱动的语义特征；同时，它抛弃了传统的逆小波变换 (IDWT)，转而采用像素重组 (Pixel Shuffle, PS) 作为上采样器，以实现无语义偏差的图像重建。网络中还嵌入了列非均匀性校正模块 (CNCM)，用于捕获全局的列相关性和长程依赖，从而精确地分离条纹噪声和背景细节。

2. 背景与动机

红外 (IR) 成像系统广泛应用于监控、检测等领域，但其焦平面阵列 (FPA) 的非均匀响应和列信号读出机制，极易引入垂直的条纹噪声。这种噪声严重降低了图像质量，并干扰了下游任务（如红外弱小目标检测, IRSTD）的性能。

现有的深度学习方法，特别是 U-Net 架构，在去条纹任务上取得了进展。其中，一些工作尝试利用离散小波变换 (DWT) 作为下采样器，因为它能将条纹噪声的能量（主要在水平梯度上）有效聚合到低频 ($P_{ll}$) 和水平高频 ($P_{hl}$) 子带中。

然而，该工作指出了现有方法的三个核心挑战 (Motivation)：

2.1 挑战一：IDWT 导致的跨层级列语义鸿沟

这是本文的核心动机。Figure 1 和 Figure 2 共同阐释了为什么传统的对称小波 U-Net (DWT/IDWT) 架构在去条纹任务上会失败。

• Figure 1：问题的根源——“交叉污染” (Crosstalk)
  • Figure 1© 展示了当一个特征图 S（而非原始图像 P）被送入 DWT 时会发生什么。DWT 确实将条纹噪声（主要存在于 S 中）聚合到了低频子带 ($S_{ll}$) 和水平子带 ($S_{hl}$) 中。
  • 然而，在 U-Net 的编码器中，这些子带会被拼接 (Concatenate) 并送入一系列标准的 CNN 卷积层 ( $f_s(\cdot )$ ) 进行深度特征提取，得到 $K_c$。
  • 关键问题在于：CNN 的卷积核具有“信道间信息交互” (channel-wise information interaction) 的特性。如 Figure 1(d) 的可视化所示，这种交互导致了**“交叉污染”**：原本干净的垂直子带 ($K_{lh}$) 和对角子带 ($K_{hh}$) 被 $S_{ll}$ 和 $S_{hl}$ 中的条纹噪声“重新污染”了。
• Figure 2(a)：问题的显现——“跨层级列语义鸿沟”
  • Figure 2(a) 展示了对称采样 (Symmetric Sampling: DWT/IDWT) 的解码过程。解码器使用逆小波变换 (IDWT) 作为上采样器。
  • IDWT 的工作依赖一个固定的先验假设：它假设输入的 $K_c$ 中，各个子带 ($K_{ll},K_{lh},K_{hl},K_{hh}$) 完美对应着低频、垂直、水平、对角信息。
  • 但正如 Figure 1(d) 所示，这个假设已经不成立了（$K_{lh}$ 和 $K_{hh}$ 已被污染）。强行使用 IDWT 这个“错误的解码器”来重建特征，会导致严重的“跨层级列语义鸿沟” (cross-level column semantic gap)。
  • 如图 2(a) 中的 CMRC (列均值响应曲线) 所示，在 IDWT 上采样（红线变为黑线）后，特征的列响应出现了剧烈且错误的波动（红色框高亮处），导致重建图像偏离了真实的列分布。
• Figure 2(b)：解决方案的启示——非对称采样 (Asymmetric Sampling)
  • Figure 2(b) 展示了本文提出的非对称采样 (DWT/PS) 所依赖的 Pixel Shuffle (PS) 像素重组。
  • 核心优势：PS 是一种“无语义偏差” (semantic-bias-free) 的上采样器。它不依赖任何固定的先验假设，也不进行复杂的线性计算。它只是简单地将低分辨率特征图的像素“重新排列” (reorganizes) 到高分辨率空间中。
  • 效果对比：如图 2(b) 的 CMRC 所示，PS 的上采样过程（红线变为黑线）非常平滑，其列语义波动更加稳定。这证明了 PS 在解码被污染的条纹特征时，具有“更优越的语义衔接能力” (superior semantic articulation)，从而避免了语义鸿沟。

2.2 挑战二：独立下采样分支的表征能力不足

单独使用 DWT 作为下采样器，虽然引入了方向先验，但它只在空间维度采样，缺乏信道间的语义交互。而单独使用步进卷积 (Stride Convolution)，虽然考虑了语义特征，却忽略了条纹噪声的方向先验。

2.3 挑战三：特征增强未能捕获全局列特征

现有的注意力机制或校正模块，虽然尝试建模列特征，但缺乏对“全局上下文”中“长程依赖” (long-range dependencies) 的显式建模，导致无法在全局范围内有效地区分条纹和场景的垂直结构。

3. 主要贡献点

ASCNet 的设计正是为了系统性地解决上述三个问题。其主要贡献可归纳为以下三点：

1. 提出非对称采样 (DWT/PS) 架构，解决语义鸿沟问题。
   • 核心差异：针对 DWT/IDWT 对称采样导致的语义鸿G沟，ASCNet 提出了“非对称”思想。它保留了 DWT 作为下采样器以利用其条纹分离能力，但用 Pixel Shuffle (PS) 替换了 IDWT 作为上采样器。
   • 工作机理：PS 是一种“无语义偏差” (semantic-bias-free) 的上采样器。它不依赖任何像 IDWT 那样的线性计算和先验假设（即哪些子带应该代表什么）。相反，PS 只是直接重新排列 (reorganizes) 低分辨率特征图的像素到高分辨率空间。
   • 效果：这种“较弱的先验假设” 使得 PS 能够更好地衔接被 CNN 污染的特征，保持了稳定的列语义波动，从而实现了更准确、无语义偏差的图像重建。
2. 设计 RHDWT 下采样器，融合方向先验与语义交互。
   • 核心差异：针对传统 DWT 缺乏语义交互 和步进卷积缺乏方向先验 的问题，该工作提出了残差哈尔离散小波变换 (RHDWT)。
   • 工作机理：RHDWT 是一个双分支并行结构。
     1. 模型驱动分支 (Model-driven)：利用固定的哈尔小波 (HDWT) 滤波器分解特征，以编码条纹噪声的“方向先验知识”。
     2. 残差分支 (Residual)：利用一个标准的 $3\times 3$ 步进卷积（步长为 2）来捕获“数据驱动的”跨信道语义信息。
   • 效果：通过将两个分支的输出相加，RHDWT 实现了先验知识和数据驱动语义的有效补充，获得了比任何单一采样器都更丰富的特征表征。
3. 设计 CNCM 模块，实现全局列特征校正。
   • 核心差异：针对现有注意力机制缺乏全局长程依赖建模的问题，该工作设计了列非均匀性校正模块 (CNCM)。
   • 工作机理：CNCM 的核心是 RCSSC 块 (Residual Column Spatial Self-Correction)。RCSSC 包含三个关键分支：
     1. 列注意力分支 (CAB)：通过 $(H,1)$ 核的列平均池化和列最大池化，显式地加强列特征，以克服条纹噪声的列间差异。
     2. 空间注意力分支 (SAB)：通过全局（信道维度）池化，增强关键区域的结构表征。
     3. 自校准分支 (SCB)：通过“下采样-卷积-上采样”的操作，建立灵活的“远程依赖” (remote dependencies)，聚合全局上下文信息，以微调全局均匀性。
   • 效果：CNCM 通过整合列均匀性、空间相关性和自依赖性，能有效捕获全局上下文中的列特征，从而更好地区分条纹和背景。

3.4 架构总结 (Fig 3 & 4)

ASCNet 的架构图设计巧妙地解决了 Figure 1 和 2 中提出的“跨层级列语义鸿沟”问题：

1. 问题：DWT/IDWT 对称采样中的 IDWT 上采样器，其固定的先验假设与 CNN 造成的特征“交叉污染” (Fig 1c, 1d) 相冲突，导致了“语义鸿沟” (Fig 2a)。
2. 解决方案 (ASCNet 架构, Fig 3)：
   • 编码器 (RHDWT, Fig 3b)：使用 RHDWT 双分支结构，在下采样时就融合了“条纹方向先验”（模型驱动分支）和“跨信道语义”（残差分支），获得了更鲁棒、信息更丰富的编码特征。
   • 解码器 (PS, Fig 3a)：抛弃 IDWT，采用“无语义偏差”的 Pixel Shuffle 作为上采样器。如图 2(b) 所示，PS 具有更强的语义衔接能力，能平滑地解码被污染的特征，从根本上避免了“语义鸿沟”的产生。
   • 校正器 (CNCM/RCSSC, Fig 4)：在网络的编码、解码和跳跃连接的每个关键节点都插入了强大的 CNCM 模块。该模块利用其三大分支（列注意 CAB、空间注意 SAB、自校准 SCB） 来捕获全局上下文和长程列依赖，从而能精确地区分条纹噪声和真实的场景垂直结构。

4. 方法细节 (架构与模块详解)

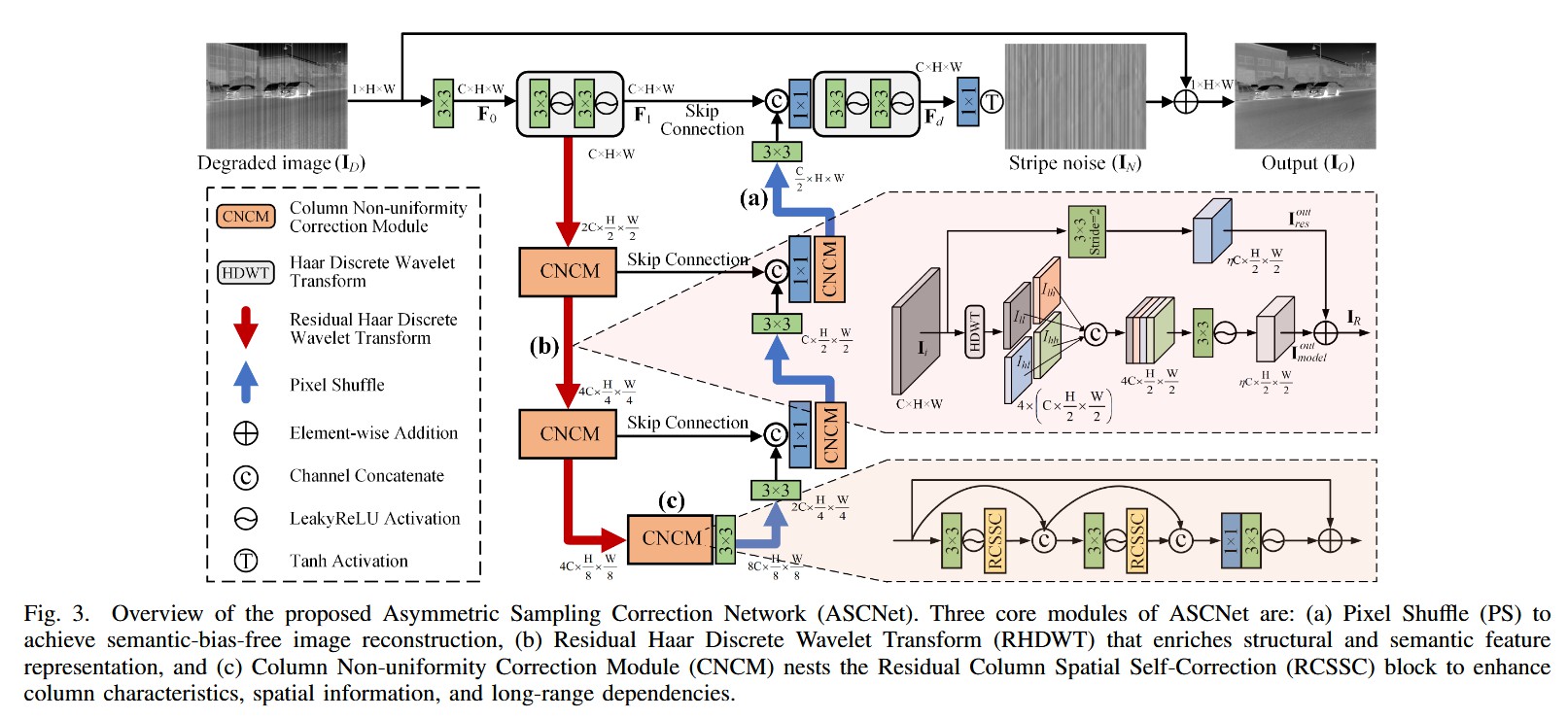

4.1 整体网络架构 (Figure 3)

Figure 3 是 ASCNet 的总架构图，它清晰地展示了数据如何在一个“非对称 U-Net” 中流动的。

1. 输入与浅层特征：
   • 输入是“Degraded image ($I_D$)”。
   • 首先经过两个卷积层，提取浅层特征 $F_0$ 和 $F_1$。
2. 编码器路径 (Encoder Path) (红色粗箭头)：
   • 这是一个包含 3 个阶段的下采样路径。
   • 在每个阶段，特征图首先通过一个 RHDWT (Residual Haar Discrete Wavelet Transform) 模块 进行下采样（分辨率 H/2, W/2）。
   • 紧接着，下采样后的特征被送入一个 CNCM (Column Non-uniformity Correction Module) 模块 进行深度的特征增强和校正。
3. 解码器路径 (Decoder Path) (蓝色粗箭头)：
   • 这是一个包含 3 个阶段的上采样路径。
   • 在每个阶段，特征图通过 Pixel Shuffle (PS) 模块 进行上采样（分辨率 2H, 2W），这构成了“非对称”的核心。
4. 跳跃连接 (Skip Connection) (黑色箭头)：
   • ASCNet 采用了长跳跃连接 来融合编码器（下采样路径）和解码器（上采样路径）的特征。
   • 融合机制：
     1. 编码器特征（来自 CNCM）和解码器特征（来自 PS）被拼接 (Concatenate)。
     2. 使用 $3\times 3$ 卷积来统一信道维度。
     3. 使用 $1\times 1$ 卷积将信道数减半。
     4. 融合后的特征再次被送入一个 CNCM 模块，以在融合了多尺度信息后，精细地分离条纹和纹理细节。
5. 输出 (Output)：
   • 经过最后两个卷积层（增强高分辨率特征 $F_d$） 和一个 $1\times 1$ 卷积 + Tanh 激活函数，网络输出的是残差条纹噪声 $I_N$。
   • 最终，输出的噪声 $I_N$ 与原始输入 $I_D$ 相加 (Element-wise Addition)，得到最终的去条纹“Output ($I_O$)”。

4.2 RHDWT (Residual Haar Discrete Wavelet Transform)

RHDWT 被设计为 ASCNet 的下采样模块 (如图 3(b))，它旨在解决单一采样器的局限性。

• 理念：结合“模型驱动”的先验（Haar 小波的方向性）和“数据驱动”的语义（标准卷积的跨信道交互）。

• 机制：

  对于输入特征 $I_i\in {\mathbb{R}}^{C\times H\times W}$，RHDWT 并行处理两个分支：

  1. 模型驱动分支 (Model-driven Branch)：
     • 首先，使用 HDWT 算子 $\Phi (\cdot )$ 对 $I_i$ 进行分解。这会产生四个子带 $S_{ll},S_{lh},S_{hl},S_{hh}$，它们在信道维度被拼接 (Concatenate)。
     • 然后，使用一个 $3\times 3$ 卷积 $f_{3\times 3}^{\delta }$（后跟 LeakyReLU）来压缩信道并进行初步的语义融合。
     • 输出为：$I_{model}^{out}=f_{3\times 3}^{\delta }([\Phi (I_i)])$。
  2. 残差分支 (Residual Branch)：
     • 使用一个 $3\times 3$、步长为 2 的卷积 $f_{3\times 3}^{s=2}$ 直接对 $I_i$ 进行下采样。
     • 这个分支捕获了标准 CNN 擅长的空间和语义特征。
     • 输出为：$I_{res}^{out}=f_{3\times 3}^{s=2}(I_i)$。

• 总结：

  最终的输出 $I_R$ 是两个分支的逐元素相加：

  $$I_R=I_{model}^{out}+I_{res}^{out}=f_{3\times 3}^{\delta }([\Phi (I_i)])+f_{3\times 3}^{s=2}(I_i)$$

  这种并行结构 确保了条纹的方向先验（来自 $\Phi (\cdot )$）和数据驱动的语义（来自 $f_{3\times 3}^{s=2}$）被同时保留和增强。

4.3 CNCM (Column Non-uniformity Correction Module)

CNCM 是网络中的核心特征增强单元。它首先将多个 RCSSC 块嵌入到一个密集连接残差 (DCR) 结构中 (如图 3©)，以增强信息流和特征重用。

• 理念：条纹噪声在列上具有一致性，但在全局上又具有非均匀性。因此，模块需要同时建模“列特性”、“空间结构”和“全局长程依赖”。

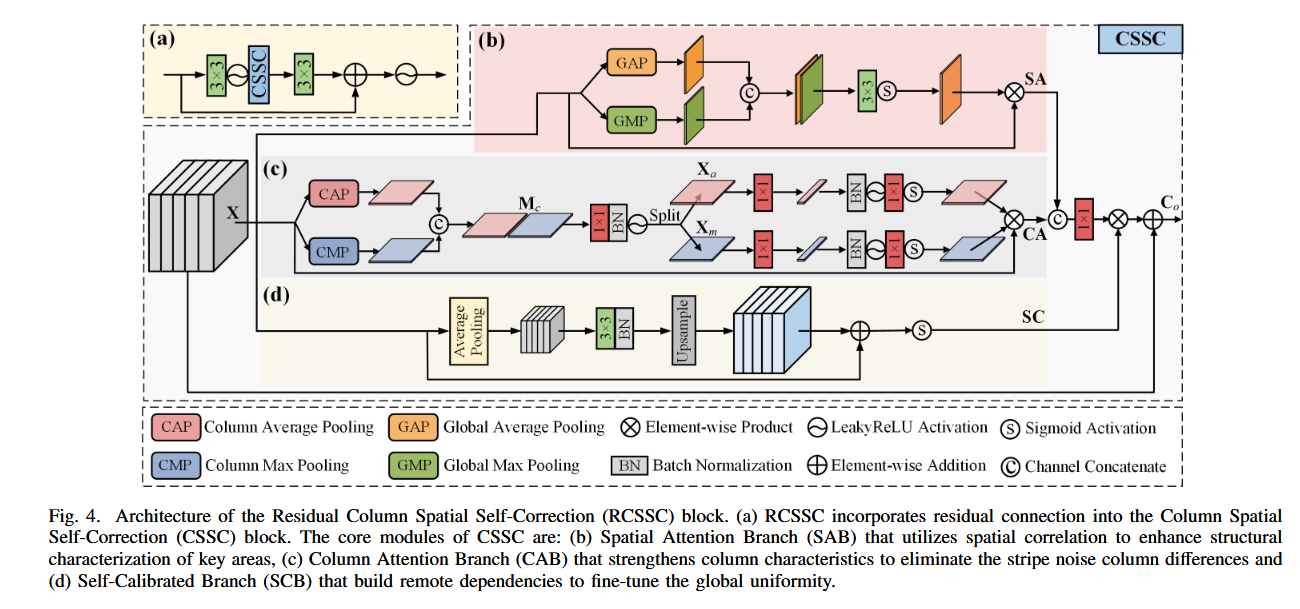

• 机制 (RCSSC 块, Fig 4)：

  RCSSC 块 (如图 4 所示) 接收输入 $X\in {\mathbb{R}}^{C\times H\times W}$，并并行通过三个分支：



  1. CAB (Column Attention Branch)：

     • 目标：强化列特征，使同一列内的像素获得相似的校正系数。

     • 流程：

       a. 使用 $(H,1)$ 核的列平均池化 ($f_{column}^{Avg}$) 和列最大池化 ($f_{columm}^{Max}$) 分别作用于 $X$，得到两个 $ \mathbb{R}^{C \times 1 \times W}$ 的列描述子。

       b. 拼接 (Concatenate) 二者得到 $M_c\in {\mathbb{R}}^{2C\times 1\times W}$。

       c. $M_c$ 经过共享的 1x1 卷积 (CBL) 后，被拆分 (Split) 为两个分支 $X_a$ 和 $X_m$。

       d. $X_a$ 和 $X_m$ 分别经过各自的信道注意力模块（Conv+BN+ReLU+Conv+Sigmoid），生成列注意力权重。

       e. 最终输出 $CA$ 是输入 $X$ 与这两个权重（广播后）的乘积。

     • 创新：CAB 采用了双池化 (Avg+Max)、特征拆分和双重校正策略 (dual-correction)，获得了更好的性能。

  2. SAB (Spatial Attention Branch)：

     • 目标：增强关键区域的“空间相关性”。
     • 流程：这是一个标准的空间注意力模块。它对输入 $X$ 沿信道维度进行全局平均池化 ($f_{spatial}^{Avg}$) 和最大池化 ($f_{spatial}^{Max}$)。将两者拼接后，通过一个 $3\times 3$ 卷积和 Sigmoid 激活函数 $f_{3\times 3}^s$ 生成空间掩码。
     • 输出为：$SA=f_{3\times 3}^s([f_{spatial}^{Avg}(X),f_{spatial}^{Max}(X)])\odot X$。

  3. SCB (Self-Calibrated Branch)：

     • 目标：建立“长程依赖” (long-range dependencies)，聚合全局上下文信息。

     • 流程：

       a. 使用 $2\times 2$ 平均池化 ${\mathcal{H}}_2(\cdot )$ 对 $X$ 进行下采样。

       b. 通过卷积 $conv(\cdot )$ 提取上下文特征。

       c. 使用双线性插值 ${\mathcal{B}}_2(\cdot )$ 上采样回原始分辨率。

       d. 将结果与 $X$ 相加（残差连接），并通过 Sigmoid 激活 ${\delta }_s$ 生成调制权重 $SC$。

     • 输出为：$SC={\delta }_s(X+{\mathcal{B}}_2(conv({\mathcal{H}}_2(X))))$。

• 总结 (RCSSC)：

  三个分支的输出被融合。CAB 和 SAB 的输出被拼接并通过 $1\times 1$ 卷积 $f_{1\times 1}$ 融合，然后与 SCB 的输出（作为调制器）进行 Hadamard 乘积 ( $\odot$ )。最后，通过残差连接加上原始输入 $X$：

  $$C_o=f_{1\times 1}([SA,CA])\odot SC+X$$

  这个设计确保了模块能同时关注列、空间和全局上下文三个维度的信息。

5. 即插即用模块的作用、适用场景和应用

ASCNet 中的 RHDWT 和 CNCM (RCSSC) 模块具有很强的通用性，可以作为即插即用 (Plug-and-Play) 模块应用于其他网络和任务。

5.1 RHDWT (下采样模块)

• 作用：

  替代标准的下采样层（如 $3\times 3$ 步进卷积或 Max Pooling）。

• 适用场景：

  1. 具有强方向性先验的任务：当处理的图像或特征中包含已知的、固定的方向性结构（如条纹、雨丝、扫描线、Moiré 图案）时。
  2. 需要保留先验和语义的任务：当既需要利用固定的物理先验（如小波分解）又需要学习数据驱动的深度语义特征时。

• 具体应用：

  1. 图像恢复：
     • 图像去雨 (Deraining)：雨丝具有明显的方向性，RHDWT 可以融合雨丝的方向先验和场景的语义。
     • 去摩尔纹 (Demoiréing)：Moiré 图案也常具有固定的高频方向性。
     • 去隔行扫描线 (Deinterlacing)：处理隔行扫描视频产生的水平线伪影。
  2. 特征提取：
     • 语义分割/目标检测：用于处理具有高度结构化方向的场景，如城市场景（建筑物的垂直边缘、道路的水平边缘）或遥感图像中的农田。

5.2 CNCM / RCSSC (特征增强模块)

• 作用：

  替代标准的特征增强块（如 ResBlock、SE-Net 模块、CBAM）。

• 适用场景：

  1. 各向异性 (Anisotropic) 特征建模：当特征在某一维度（如列或行）上的相关性远大于其他维度时。CNCM 的 CAB 分支 专门用于处理这种“列相关性”。
  2. 需要全局上下文校正的任务：当局部感受野不足以区分噪声/伪影和真实结构，需要长程依赖 和全局信息 进行校正时（由 SCB 和 SAB 提供）。
  3. 传感器非均匀性校正：适用于校正由传感器（如 FPA）硬件特性引起的、具有空间相关性的固定模式噪声。

• 具体应用：

  1. 图像恢复：
     • 红外图像去条纹 (Destriping)：（本文应用）。
     • 遥感图像校正：校正遥感图像中的传感器条带噪声。
     • 医疗影像伪影去除：去除 CT 或 MRI 中的环状伪影或运动伪影（如果它们表现出某种空间相关性）。
  2. 下游视觉任务（作为预处理或网络内部模块）：
     • 红外弱小目标检测 (IRSTD)：CNCM 能有效抑制条纹噪声，提高目标的信噪比 (SNR)，从而提升下游检测器的检测概率和 F-measure。
     • 低光照图像增强：低光照下传感器噪声（包括列噪声）更明显，CNCM 可用于在增强亮度的同时抑制噪声。
