单相正弦波逆变器的闭环控制系统研究

——基于全桥拓扑与SPWM的双环PID控制方案

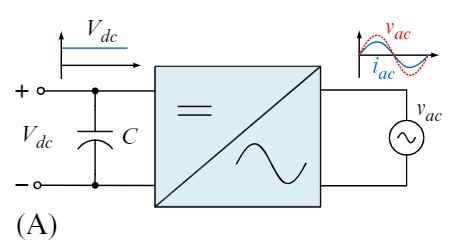

图源：Control of Power Electronic Converters and Systems

近期深入学习DC/AC相关知识，以往感到晦涩的电力电子内容逐渐明朗，特别是对单相全桥逆变及其闭环控制有了更系统的理解。本文旨在梳理学习成果，巩固对全桥拓扑、SPWM调制以及电压电流双环PID控制等核心环节的认识，并以一款12V转220V/50Hz逆变器为例，说明具体设计中的参数选择与工程考量。

图源：Control of Power Electronic Converters and Systems

一、直流如何转换为交流？

1. 核心：全桥逆变电路

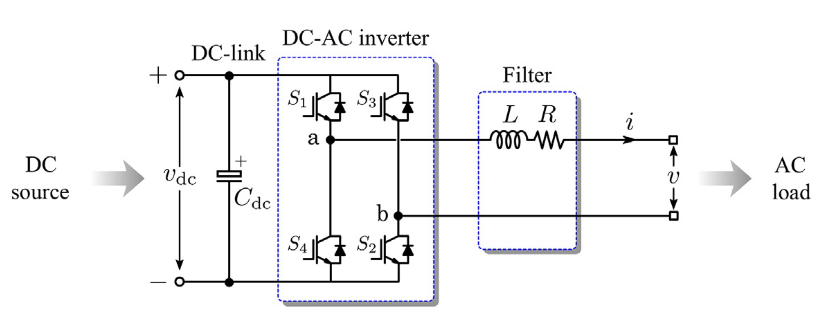

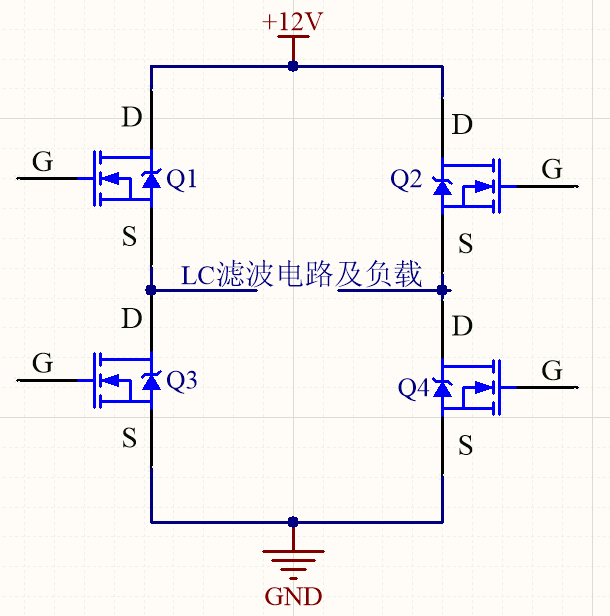

逆变的核心在于全桥电路（H桥），由四个开关管（Q1～Q4）组成，负载经滤波后连接在桥臂中点之间。

• 正半周（状态A）：Q1与Q4导通，电流路径为：直流正极 → Q1 → 负载 → Q4 → 直流负极，负载电压“左正右负”。
• 负半周（状态B）：Q2与Q3导通，电流路径为：直流正极 → Q3 → 负载 → Q2 → 直流负极，负载电压“左负右正”。

周期性切换A、B两种状态，即可在负载上得到方向交替的方波电压，即最基础的交流电。

2. 从方波到正弦波：SPWM调制与滤波

方波含有大量高频谐波，不适合多数电器设备，因此需通过正弦波脉宽调制（SPWM） 产生高质量的正弦波。

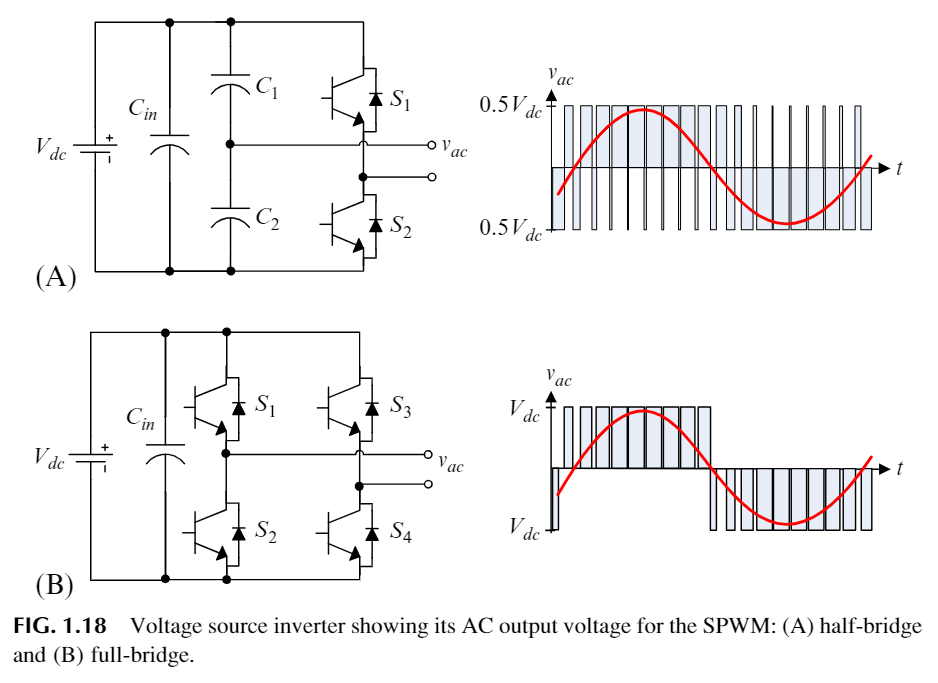

• SPWM原理：将高频三角波（载波）与低频正弦波（调制波，50 Hz）进行比较。
  • 当正弦波瞬时值 高于 三角波时，对应桥臂上管导通（输出高电平）；
  • 当正弦波瞬时值 低于 三角波时，对应桥臂下管导通（低电平）。
• 由此产生的PWM脉冲宽度按正弦规律变化，再经过LC低通滤波器滤除载波高频成分，即得到光滑的正弦波。

图源：Control of Power Electronic Converters and Systems

3. 关键概念：基波、载波与调制比

• 基波：最终需要的理想正弦波，如 50 Hz / 220 V（有效值），其峰值电压 (V_peak ≈ 311V)。

• 载波：频率远高于基波（通常10 kHz–50 kHz）的三角波，作为PWM生成的时基。

• 调制波：即目标基波信号 V_ref(t)。

• 调制比（调制度） M_a = V_m / V_c，其中 V_m 为正弦调制波峰值，V_c 为三角载波峰值。

• 调制比的作用
  M_a 本质控制逆变器向LC滤波器注入能量的速率，是连接控制算法与功率电路的关键变量。

• 线性调制区（M_a < 1）：输出电压基波峰值 V_out_peak = M_a * V_dc（单相全桥），可实现输出电压的线性控制。

• 过调制区（M_a > 1）：可进一步提高输出电压，但会引入低次谐波，导致波形失真（THD增加）。当 M_a 极大时，输出退化为方波。

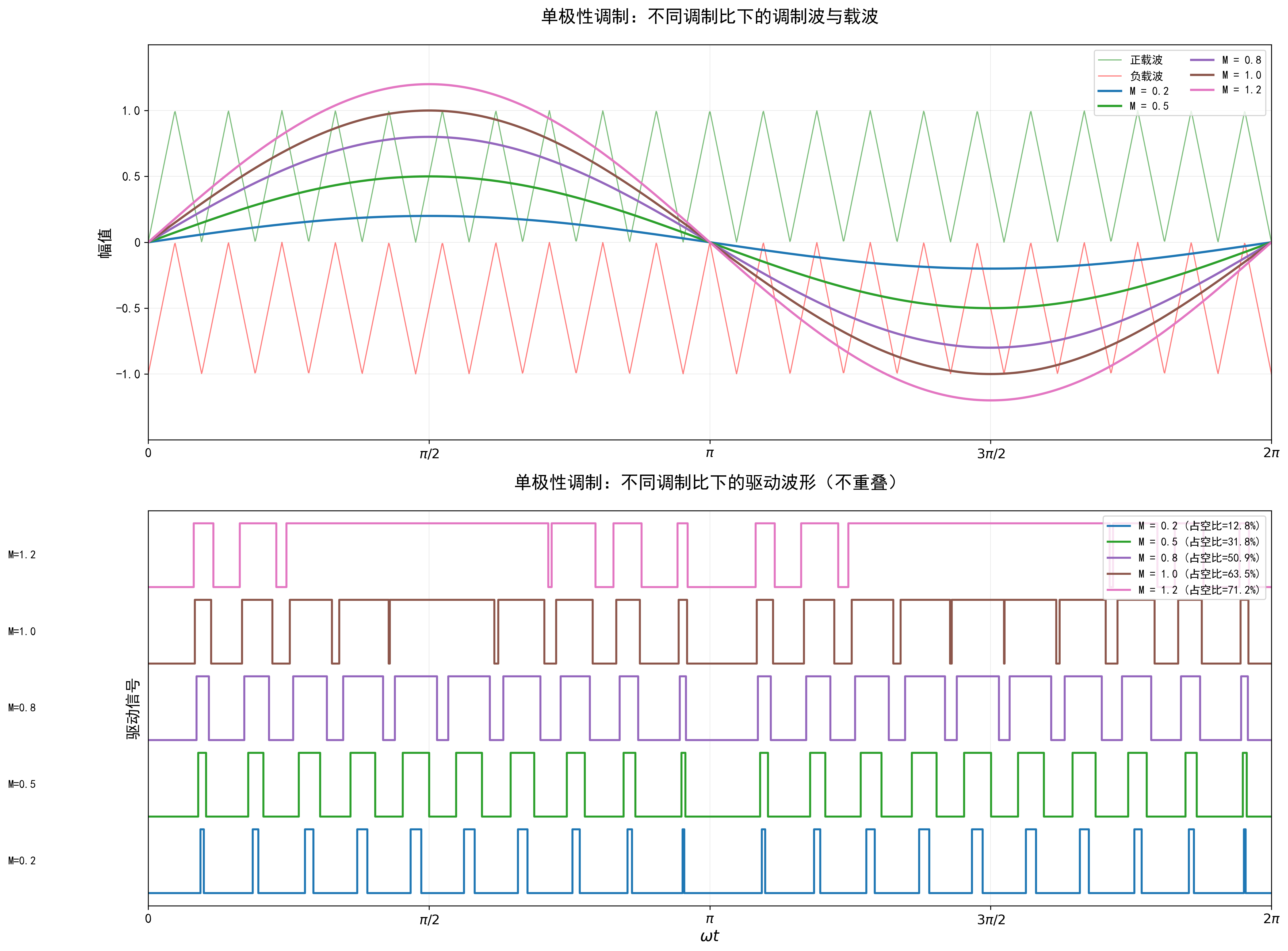

• 不同调制比下的PWM驱动信号示例如下：


二、为什么需要闭环控制？

开环系统在以下实际工况中难以保持稳定、纯净的正弦波输出：

1. 负载变化导致压降——负载加重时，线路电阻、开关管导通压降等会引起输出电压跌落。
2. 直流母线电压波动——前级升压输出受电池电压变化、负载调整等因素影响，并非绝对稳定。
3. 非线性负载导致波形畸变——整流性、感性或容性负载会引起电流波形畸变，影响电压正弦度。
4. 动态响应不足——负载突加、突卸时，输出电压会出现瞬间跌落或过冲，仅靠LC滤波恢复较慢。

闭环控制通过实时采样输出电压（及电流），与理想正弦参考信号比较，并经控制器动态调整SPWM的调制比，从而实现：

• 稳态精度：在不同负载与输入电压下保持输出电压幅值、频率稳定。
• 动态响应：快速抑制负载或输入突变引起的波动。
• 波形质量：降低总谐波失真（THD＜3%～5%）。
• 系统鲁棒性：克服参数漂移、器件非线性等不确定因素。

三、双环PID控制结构

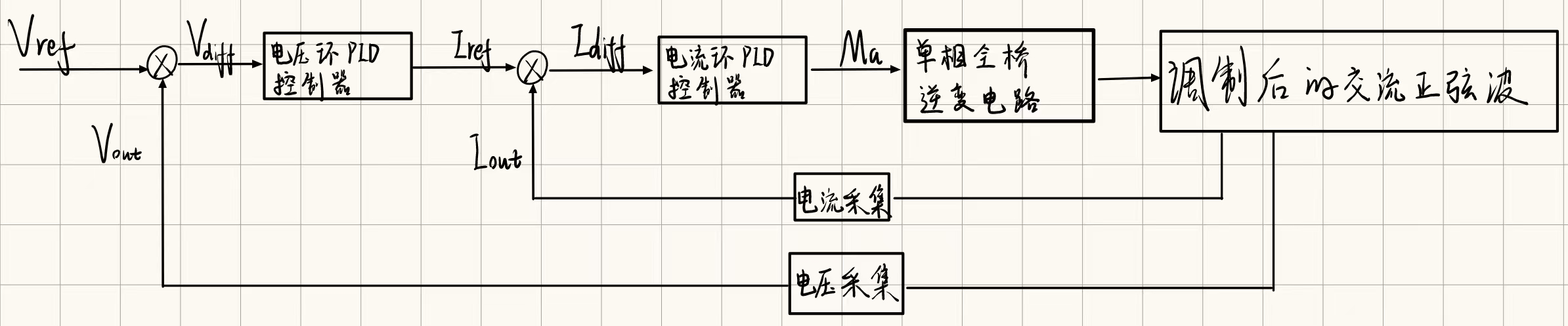

典型的逆变器闭环采用电压外环 + 电流内环的双环架构：

• 电压外环
  目标为理想正弦参考电压 V_ref(t)，由DSP内部生成。采样实际输出电压 V_out与 V_ref 比较，经PID控制器输出电流指令 I_ref，用于维持电压跟踪。

• 电流内环
  目标为电压环输出的 I_ref。采样滤波电感电流 I_L 与 I_ref 比较，经PID控制器直接输出调制比 M_a，实现快速能量调节。
  M_a 经限幅后送入PWM发生器，与载波比较产生驱动信号。


四、12V转220V逆变器设计中的关键参数选择

1. 直流母线电压 Vdc 的确定

全桥逆变输出交流峰值电压：
Vac_peak = Ma × Vdc
对于220V有效值，Vac_peak = 220 × √2 ≈ 311.1V

为保证线性调制并留有调整裕量，工程中常取 Vdc = 380V ± 20V（典型值380V）。
对应额定调制比：
Ma = 311.1 / 380 ≈ 0.818
此值位于线性区中后段，留有约20%的上调空间以应对负载突增。

2. 调制比 Ma 的合理范围及其影响

• 额定工作点：推荐 Ma = 0.75 ~ 0.90，此时THD低、线性度好、动态裕量充足。
• Ma 过小（如 <0.2）的影响：
  PWM脉宽过窄，易受死区时间影响，控制精度下降，谐波特性变差，轻载效率降低。通常需设置最小 Ma 限制（如0.1~0.15）。
• Ma 过大（>1，过调制）的影响：
  THD显著增加，出现低次谐波，控制非线性加剧。轻度过调制（Ma=1.0~1.2）可用于短时补偿，但一般额定工作点应尽量保持在线性区。

3. 参数设计时的综合考量

• 波形质量：线性调制区（Ma ≤ 1）THD最低，额定 Ma 建议 ≤0.95。
• 动态裕量：负载突变时电压环需增加 Ma 以补偿压降，通常预留20%~30%的Ma上调空间。
• 前级与后级效率的平衡：
  • 高 Vdc、低 Ma：后级逆变开关损耗小，但前级升压比大、效率降低。
  • 低 Vdc、高 Ma：前级升压效率高，但后级可能过调制、THD差。
• 器件应力：Vdc 决定开关管电压应力（典型选600V器件），Ma 影响输出电流峰值及导通损耗。
• 输入电压范围适应性：电池电压波动（如9V-16V）会引起 Vdc 变化，设计需保证最低 Vdc 时（对应最大Ma）仍能输出额定电压，且在最高 Vdc 时（对应最小Ma）不超出安全调制范围。
• 死区时间补偿：死区会造成有效电压损失，在低 Ma 时影响尤为显著，可能需要自适应死区补偿。

五、总结

单相全桥逆变器通过SPWM调制可将直流转换为高质量正弦交流电。引入电压电流双环PID闭环控制，能够有效抑制输入电压波动、负载变化及非线性负载带来的影响，实现稳态精度高、动态响应快、波形失真小的逆变输出。在实际设计中，需综合考虑直流母线电压、调制比、效率、器件应力等多方面因素，选取合适的参数工作点，并在控制中保留足够的动态调整裕量，从而确保系统在各种工况下均能可靠、高效运行。
