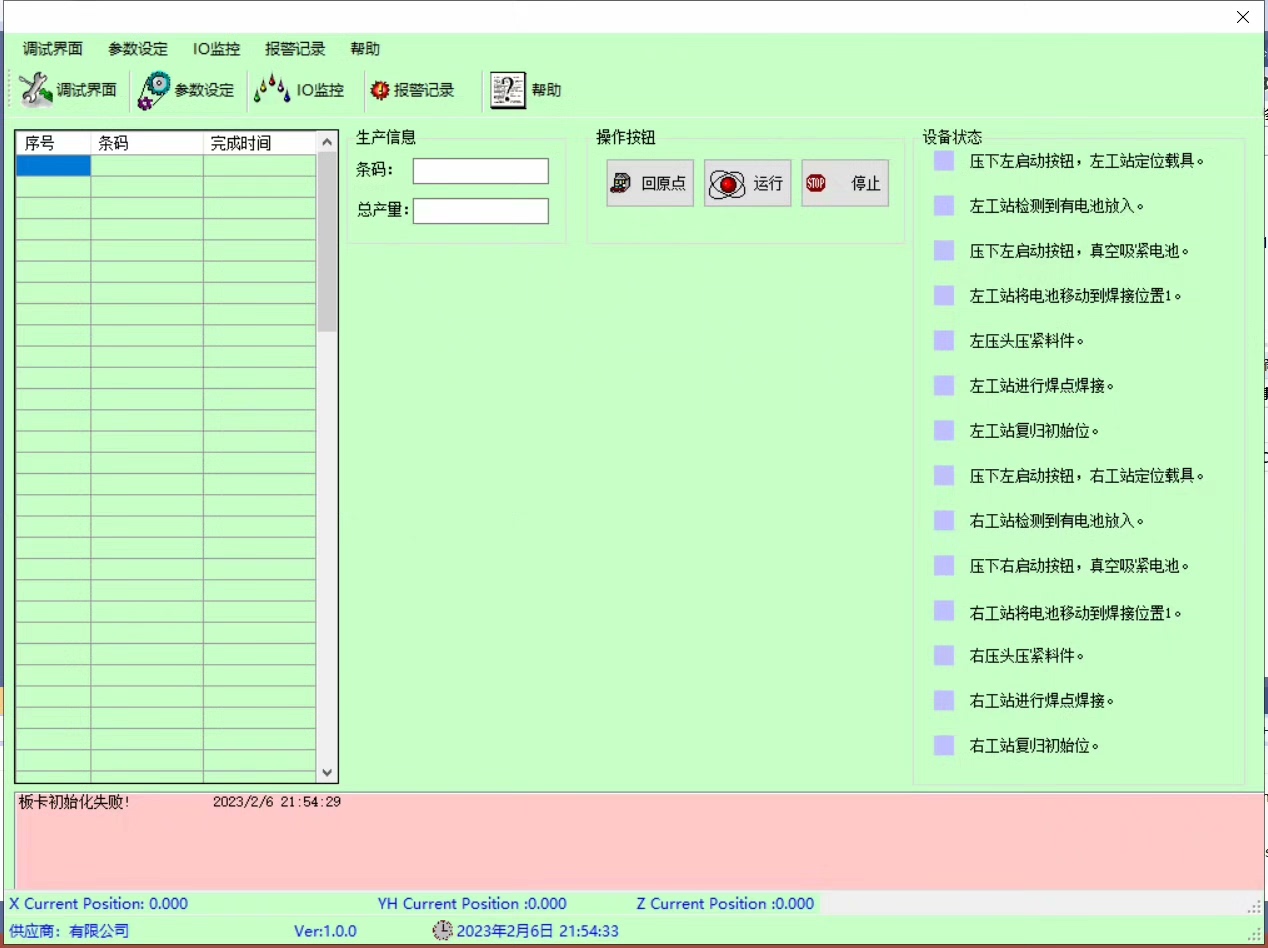

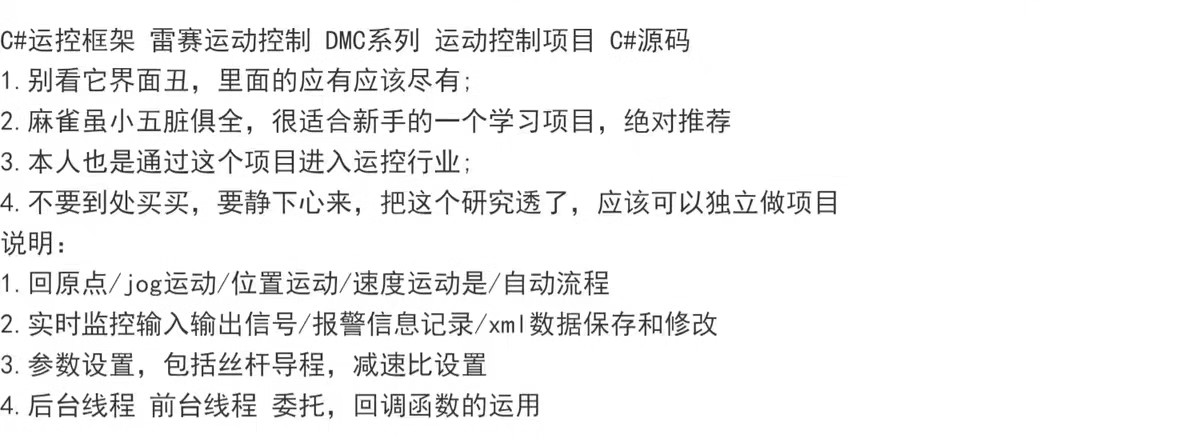

c#控制雷赛运动板卡源码DMC系列控制经典案例 功能介绍： 1.回原位，jog运动，速度控制，位置控制，自动流程控制 2.实时监控io点，报警记录，xml数据保存和修改。 3.参数设置，包括丝杠导程，减速比等。 4.很适合学习，项目二次开发。

最近在折腾自动化设备时用到了雷赛DMC系列运动控制卡，这货用C#开发是真的香。今天咱们不整虚的，直接上硬菜，聊聊实际开发中几个核心功能的实现姿势。

先来点基本功：控制卡初始化是第一步。记得先装官方DMC3000.dll，引用之后初始化卡号别搞错：

//初始化运动卡
ushort cardNum = 0;
int result = DMC3000.dmc_board_init(cardNum, 0);
if (result != 0) throw new Exception("控制卡初始化扑街");

这里有个坑要注意，多卡环境记得遍历检测在线卡号。初始化成功后，建议立即设置脉冲输出模式，不然电机可能抽风。

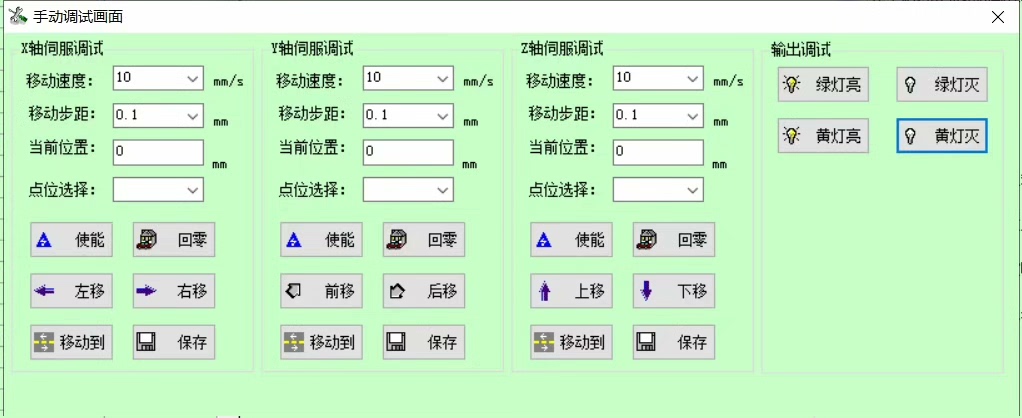

运动控制三剑客：回零、JOG、点位运动最常用。JOG运动的实现特别适合调试阶段：

//X轴正方向JOG运动
DMC3000.dmc_set_jog_mode(cardNum, 0, 1);  //轴号0，连续模式
DMC3000.dmc_set_jog_speed(cardNum, 0, 500); //脉冲速度
DMC3000.dmc_set_jog_acc(cardNum, 0, 100);   //加速度
DMC3000.dmc_jog_move(cardNum, 0);          //启动

想搞自动流程？试试运动队列。我们项目里用状态机管理运动序列，配合XML配置实现柔性控制，后面会说到。

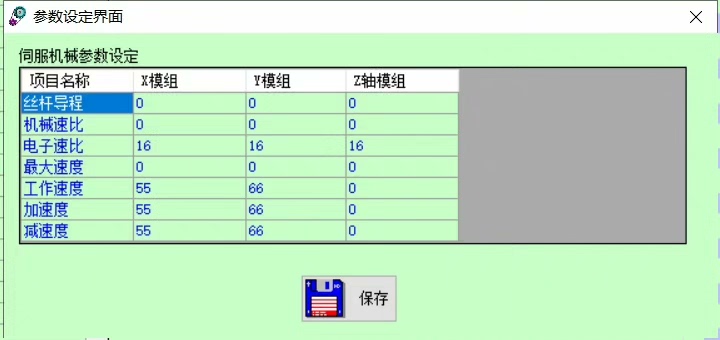

参数设置是灵魂，这里有个机械参数换算公式必须掌握：

//丝杠导程5mm，减速比10:1
double lead = 5;
int ratio = 10;
double pulsePerUnit = 10000; //假设驱动器细分10000

//计算每毫米脉冲数
double pulsePerMM = pulsePerUnit * ratio / lead;
DMC3000.dmc_set_pulse_perunit(cardNum, 0, (uint)pulsePerMM);

这个值直接影响定位精度，建议做成可配置项。我们封装了个参数校验模块，输入机械参数自动计算并校验极限位置。

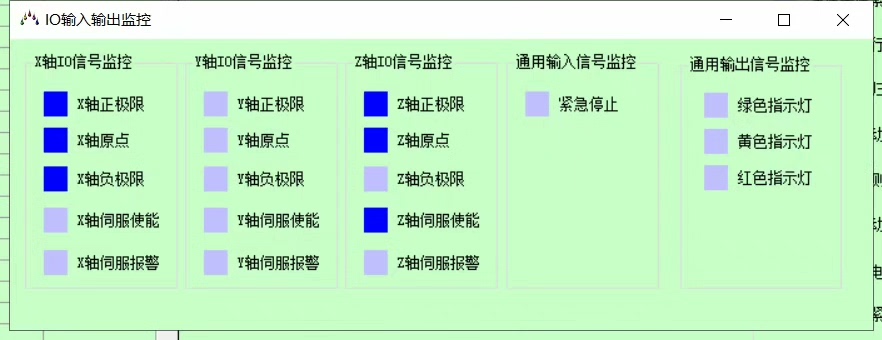

实时监控要玩出花，IO监控建议用独立线程轮询：

void MonitorIO()
{
    while (!_stopMonitor)
    {
        uint inputStatus = DMC3000.dmc_read_inport(cardNum, 0);
        //解析位状态，比如急停信号
        bool eStop = (inputStatus & 0x01) > 0;
        UpdateUI(eStop);
        Thread.Sleep(20); //20ms刷新周期
    }
}

报警记录别直接写数据库，我们先用内存队列缓冲，配合XML序列化持久化。这样既保证实时性又避免频繁IO操作。

数据持久化方案推荐用XmlSerializer：

//保存参数到XML
var serializer = new XmlSerializer(typeof(MachineParams));
using (var writer = new StreamWriter("config.xml"))
{
    serializer.Serialize(writer, machineParams);
}

读取时建议加校验机制，我们遇到过现场断电导致XML损坏的情况，后来加了MD5校验才算稳。

实战中最大的经验是：官方例程要活用但别照搬。比如自动流程控制，我们封装了状态机+事件驱动的架构：

//伪代码示例
_motionController.OnMotionComplete += (axis) => {
    switch(_currentStep){
        case 1:
            StartStep2();
            break;
        //...其他状态处理
    }
};

这种设计方便扩展复杂工艺流程，比单纯用延时等待靠谱得多。

源码架构建议分层：硬件操作层、业务逻辑层、UI层分离。特别是运动控制相关操作，一定要做异常重试机制，我们吃过现场干扰导致偶发通信失败的亏。

最后说下学习价值：这整套方案涵盖了运动控制开发的核心要素，从底层通信到上层业务逻辑都有体现。二次开发时可以根据实际需求替换通信方式（比如加网络通信）、扩展工艺模块，或者整合视觉系统做闭环控制。
