【Q3D】报错合集1：Error - Net ‘GND_1’ and Net ‘GND_2’ overlap

Q3D在提取寄生参数RLGC方面是一款非常权威和有效的3D软件（也有2D提取功能），但是在使用软件处理模型的过程中常常会遇到一些不可预知的模型错误问题，这些非常影响我们的仿真速度和精度。
下面是笔者在学习使用过程中遇到和解决问题的过程，分享出来希望大家在电磁仿真过程中能够更加的顺利和高效。

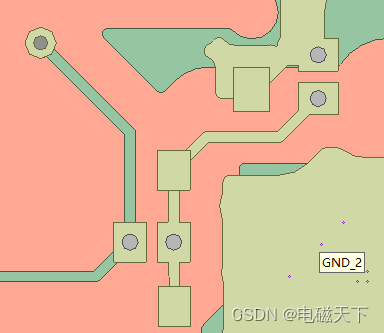

1. Q3D Model:


2. Q3D模型出现如下报错：
   Q3DModel1
   [error] Error - Net ‘GND_0’ and Net ‘GND_2’ overlap.
   [error] Net ‘GND_0’: Incorrect net. Net should contain a completely connected conductor
   [error] Net ‘GND_2’: Incorrect net. Net should contain a completely connected conductor
   [error] Simulation completed with execution error on server: Local Machine.

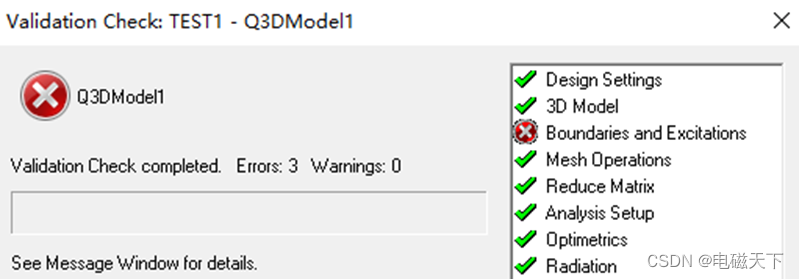

   Q3D SIMULATION – VALIDATE：


   Q3D SIMULATION – Analyze：


3. 问题在哪里呢?

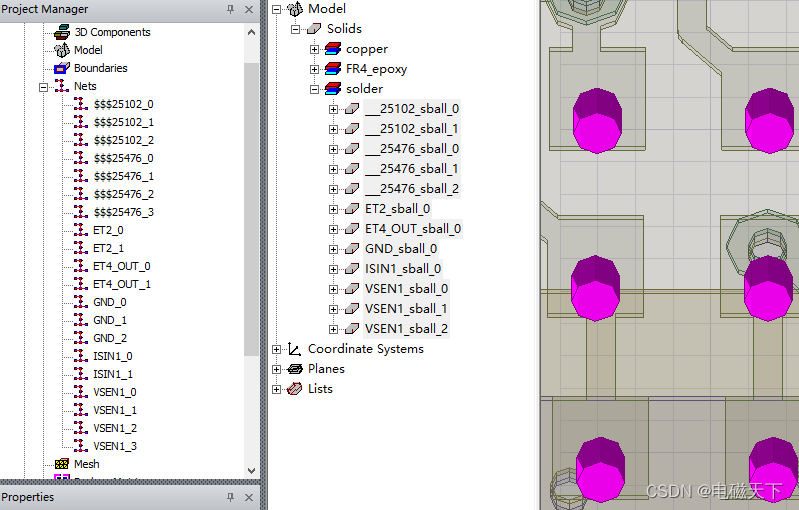

   排查根因在于：焊盘上的solder元素（非仿真需要）

   不恰当的solder模型带来了一些软件无法识别的因素，这些solder是从另一个软件siwave中带来的，但是我并没有在siwave中设置它，因此它没有任何准确性。

4. 如何解决呢?

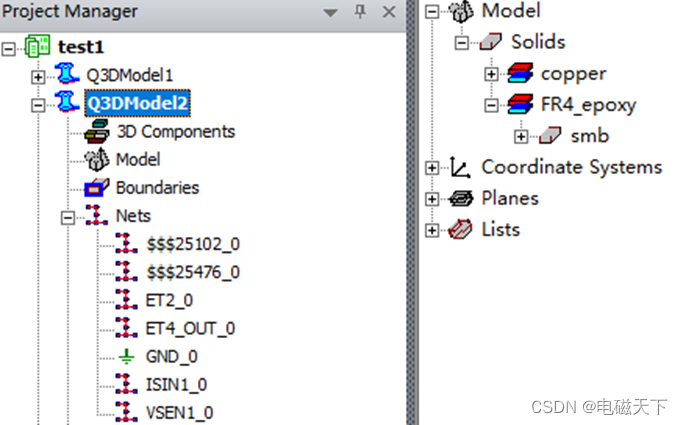

   接下来就是删除这些不必要的solder，依次删除上面Model中Solder中的各个model，得到下面精简干净的仿真网络：


5. 再次运行仿真:Q3D SIMULATION – Analyze：

   Massage告诉我们仿真可以自动运行了。

###########################
