在本教程中，我们将学习如何使用 SDF（Simulation Description Format）在 Gazebo 仿真环境中创建一个具有完整转向和驱动功能的四轮小车。这个模型包含前后轮、底盘、转向机构等关键部件，通过合理配置物理参数和关节约束，使其能够在仿真中逼真地模拟车辆运动。

一、模型概述

四轮小车是机器人仿真中最常见的移动平台之一，本模型采用前轮转向、后轮驱动的布局方式，具有以下特点：

  • 底盘结构：长方体底盘，尺寸为4.5m×1.8m×1.5m，总质量956kg

  • 转向系统：前轮采用独立转向机构，最大转向角±34.4度(±0.6弧度)

  • 驱动系统：后轮驱动，最大扭矩100000牛·米，最高转速约9549 RPM

  • 物理特性：包含完整的惯性参数、碰撞属性和动力学参数

二、模型实现

2.1 底盘构建

底盘是车辆的基础结构，所有其他部件都直接或间接连接到底盘上。

<link name='base_link'>
  <inertial>
    <pose>0 0 0 0 -0 0</pose>
    <mass>956</mass>
    <inertia>
      <ixx>437.5</ixx>
      <ixy>0</ixy>
      <ixz>0</ixz>
      <iyy>1792.5</iyy>
      <iyz>0</iyz>
      <izz>1870.8</izz>
    </inertia>
  </inertial>
  <collision name='base_link_collision'>
    <pose>0 0 1.25 0 -0 0</pose>
    <geometry>
      <box>
        <size>4.5 1.8 1.5</size>
      </box>
    </geometry>
  </collision>
  <visual name='base_link_visual'>
    <pose>0 0 1.25 0 -0 0</pose>
    <geometry>
      <box>
        <size>4.5 1.8 1.5</size>
      </box>
    </geometry>
  </visual>
</link>
  1. 惯性参数：<inertial>标签定义了底盘的质量分布特性
    • mass：底盘总质量956kg
    • inertia：3×3转动惯量矩阵，由于底盘对称，非对角线元素为0
    • pose：质量中心与坐标系原点重合
  2. 碰撞属性：<collision>标签定义了底盘在物理仿真中的碰撞体积
    • 使用与可视化模型相同的长方体几何形状
    • 位置偏移1.25m，使底盘底部位于z=0平面
  3. 可视化模型：<visual>标签定义了底盘在仿真中的外观表现
    • 与碰撞模型保持一致，确保物理仿真与视觉表现一致

2.2 转向系统构建

本模型采用阿克曼转向几何(Ackermann steering geometry)，前轮独立转向，后轮固定。

左前轮转向关节
<joint name='front_left_steering_joint' type='revolute'>
  <pose relative_to='base_link'>1.5 1.4 0.5 0 -0 0</pose>
  <parent>base_link</parent>
  <child>front_left_steering_link</child>
  <axis>
    <xyz>0 0 1</xyz>
    <limit>
      <lower>-0.6</lower>
      <upper>0.6</upper>
      <effort>1e+06</effort>
      <velocity>10000</velocity>
    </limit>
    <dynamics>
      <damping>10</damping>
      <friction>0</friction>
      <spring_reference>0</spring_reference>
      <spring_stiffness>0</spring_stiffness>
    </dynamics>
  </axis>
</joint>
转向机构链接
<link name='front_left_steering_link'>
  <pose relative_to='front_left_steering_joint'>0 0 0 0 -0 0</pose>
  <inertial>
    <pose>0 0 0 0 -0 0</pose>
    <mass>5</mass>
    <inertia>
      <ixx>0.012</ixx>
      <ixy>0</ixy>
      <ixz>0</ixz>
      <iyy>0.025</iyy>
      <iyz>0</iyz>
      <izz>0.012</izz>
    </inertia>
  </inertial>
  <visual name='front_left_steering_link_visual'>
    <pose>0 0 0 1.5708 -0 0</pose>
    <geometry>
      <cylinder>
        <length>0.01</length>
        <radius>0.1</radius>
      </cylinder>
    </geometry>
  </visual>
</link>
  1. 关节类型：type='revolute'表示旋转关节，绕单一轴旋转
  2. 转向轴：<xyz>0 0 1</xyz>表示绕Z轴旋转(垂直轴转向)
  3. 转向限制：<limit>标签定义了转向角度范围(-0.6到+0.6弧度，约±34.4度)
  4. 动力学参数：<dynamics>标签设置转向阻尼，确保转向稳定性
  5. 转向柱可视化：使用圆柱体表示转向机构，旋转90度使其直立

2.3 驱动系统构建

车辆采用后轮驱动方式，前后轮结构相似但功能不同。

左前轮驱动关节
<joint name='front_left_wheel_joint' type='revolute'>
  <pose relative_to='front_left_steering_link'>0 0 0 0 -0 0</pose>
  <parent>front_left_steering_link</parent>
  <child>front_left_wheel_link</child>
  <axis>
    <xyz>0 1 0</xyz>
    <limit>
      <effort>1e+06</effort>
      <velocity>10000</velocity>
      <lower>-1e+16</lower>
      <upper>1e+16</upper>
    </limit>
    <dynamics>
      <damping>0.1</damping>
      <friction>0</friction>
      <spring_reference>0</spring_reference>
      <spring_stiffness>0</spring_stiffness>
    </dynamics>
  </axis>
</joint>
车轮链接
<link name='front_left_wheel_link'>
  <pose relative_to='front_left_wheel_joint'>0 0 0 0 -0 0</pose>
  <inertial>
    <pose>0 0 0 0 -0 0</pose>
    <mass>20</mass>
    <inertia>
      <ixx>1.4</ixx>
      <iyy>2.5</iyy>
      <izz>1.4</izz>
    </inertia>
  </inertial>
  <collision name='front_left_wheel_link_collision'>
    <pose>0 0 0 1.5708 -0 0</pose>
    <geometry>
      <cylinder>
        <length>0.3</length>
        <radius>0.5</radius>
      </cylinder>
    </geometry>
    <surface>
      <friction>
        <ode>
          <mu>1.0</mu>
          <mu2>0.8</mu2>
        </ode>
      </friction>
    </surface>
  </collision>
  <visual name='front_left_wheel_link_visual'>
    <pose>0 0 0 1.5708 -0 0</pose>
    <geometry>
      <cylinder>
        <length>0.3</length>
        <radius>0.5</radius>
      </cylinder>
    </geometry>
  </visual>
</link>
  1. 驱动轴方向：<xyz>0 1 0</xyz>表示绕Y轴旋转(与车辆前进方向一致)
  2. 旋转限制：设置极大范围(-1e16到+1e16)近似无限旋转
  3. 车轮惯性：质量20kg，转动惯量矩阵反映圆柱体特性
  4. 摩擦系数：<surface>标签定义静摩擦(1.0)和动摩擦(0.8)系数
  5. 车轮几何：半径0.5m，宽度0.3m的圆柱体，旋转90度使其与地面接触

2.4 对称部件构建

车辆模型需要构建对称的右前轮和两个后轮，结构与左前轮类似，主要区别在于位置参数。

右前轮转向关节
<joint name='front_right_steering_joint' type='revolute'>
  <pose relative_to='base_link'>1.5 -1.4 0.5 0 -0 0</pose>
  <parent>base_link</parent>
  <child>front_right_steering_link</child>
  <axis>
    <xyz>0 0 1</xyz>
    <limit>
      <lower>-0.6</lower>
      <upper>0.6</upper>
      <effort>1e+06</effort>
      <velocity>10000</velocity>
    </limit>
    <dynamics>
      <damping>10</damping>
      <friction>0</friction>
      <spring_reference>0</spring_reference>
      <spring_stiffness>0</spring_stiffness>
    </dynamics>
  </axis>
</joint>
后轮驱动关节
<joint name='rear_left_wheel_joint' type='revolute'>
  <pose relative_to='base_link'>-1.5 1.4 0.5 0 -0 0</pose>
  <parent>base_link</parent>
  <child>rear_left_wheel_link</child>
  <axis>
    <xyz>0 1 0</xyz>
    <limit>
      <effort>100000</effort>
      <velocity>10000</velocity>
      <lower>-1e+16</lower>
      <upper>1e+16</upper>
    </limit>
    <dynamics>
      <damping>0.1</damping>
      <friction>0</friction>
      <spring_reference>0</spring_reference>
      <spring_stiffness>0</spring_stiffness>
    </dynamics>
  </axis>
</joint>
  1. 位置对称性：右前轮y坐标为-1.4m(左前轮为+1.4m)，后轮x坐标为-1.5m(前轮为+1.5m)
  2. 驱动扭矩：后轮最大扭矩100000牛·米，高于转向关节的1e+06牛·米
  3. 简化设计：后轮直接连接到底盘，不包含转向机构

2.5 参考坐标系定义

为方便后续控制和传感器集成，定义了惯性参考系和主要质量参考点。

<frame name='inertial_joint' attached_to='base_link'>
  <pose>0 0 0 0 -0 0</pose>
</frame>
<frame name='main_mass' attached_to='inertial_joint'/>
  1. 惯性参考系：与底盘坐标系对齐，用于统一物理计算参考
  2. 质量参考点：标记车辆主要质量中心位置，可用于平衡计算

三、完整实现

以下是模型的完整实现：

<sdf version='1.7'>
  <!-- 车辆模型定义 -->
  <model name='four_wheeled_vehicle'>
    <!-- 底盘主体 -->
    <link name='base_link'>
      <inertial>
        <pose>0 0 0 0 -0 0</pose>  <!-- 质量中心与坐标系原点重合 -->
        <mass>956</mass>           <!-- 底盘总质量956kg -->
        <inertia>
          <ixx>437.5</ixx>
          <ixy>0</ixy>
          <ixz>0</ixz>
          <iyy>1792.5</iyy>
          <iyz>0</iyz>
          <izz>1870.8</izz>
        </inertia>
      </inertial>
      <collision name='base_link_collision'>
        <pose>0 0 1.25 0 -0 0</pose>
        <geometry>
          <box>
            <size>4.5 1.8 1.5</size>
          </box>
        </geometry>
      </collision>
      <visual name='base_link_visual'>
        <pose>0 0 1.25 0 -0 0</pose> <!-- 可视化模型位置偏移 -->
        <geometry>
          <box>
            <size>4.5 1.8 1.5</size> <!-- 长×宽×高（单位：米） -->
          </box>
        </geometry>
      </visual>
    </link>

    <!-- 左前轮转向关节 -->
    <joint name='front_left_steering_joint' type='revolute'>
      <!-- 转向关节位置（相对于底盘中心） -->
      <pose relative_to='base_link'>1.5 1.4 0.5 0 -0 0</pose> <!-- x,y,z坐标（单位：米） -->
      <parent>base_link</parent>
      <child>front_left_steering_link</child>

      <axis>
        <!-- 转向轴方向（绕Z轴旋转） -->
        <xyz>0 0 1</xyz>  <!-- 使用右手法则确定旋转方向 -->

        <!-- 关节运动限制 -->
        <limit>
          <lower>-0.6</lower>  <!-- 最小转向角（-34.4度） -->
          <upper>0.6</upper>   <!-- 最大转向角（+34.4度） -->
          <effort>1e+06</effort>  <!-- 最大作用力（牛·米） -->
          <velocity>10000</velocity> <!-- 最大旋转速度（弧度/秒） -->
        </limit>

        <!-- 动力学参数 -->
        <dynamics>
          <damping>10</damping>  <!-- 阻尼系数（牛·米·秒/弧度） -->
          <friction>0</friction>  <!-- 静摩擦系数 -->
          <spring_reference>0</spring_reference>  <!-- 弹簧自然位置 -->
          <spring_stiffness>0</spring_stiffness> <!-- 弹簧刚度（牛·米/弧度） -->
        </dynamics>
      </axis>
    </joint>

    <!-- 左前轮转向机构 -->
    <link name='front_left_steering_link'>
      <!-- 相对于转向关节的位置（保持对齐） -->
      <pose relative_to='front_left_steering_joint'>0 0 0 0 -0 0</pose>

      <!-- 惯性参数（转向机构质量5kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>5</mass>
        <inertia>
          <ixx>0.012</ixx>  <!-- X轴转动惯量 -->
          <ixy>0</ixy>      <!-- XY轴惯性积 -->
          <ixz>0</ixz>      <!-- XZ轴惯性积 -->
          <iyy>0.025</iyy>  <!-- Y轴转动惯量 -->
          <iyz>0</iyz>      <!-- YZ轴惯性积 -->
          <izz>0.012</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 转向机构可视化模型 -->
      <visual name='front_left_steering_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.01</length>  <!-- 圆柱高度（实际为转向柱直径） -->
            <radius>0.1</radius>   <!-- 圆柱半径（实际为转向柱半径） -->
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 左前轮驱动关节 -->
    <joint name='front_left_wheel_joint' type='revolute'>
      <!-- 相对于转向机构的位置（保持对齐） -->
      <pose relative_to='front_left_steering_link'>0 0 0 0 -0 0</pose>
      <parent>front_left_steering_link</parent>
      <child>front_left_wheel_link</child>

      <axis>
        <!-- 车轮旋转轴方向（绕Y轴旋转） -->
        <xyz>0 1 0</xyz>  <!-- 符合车辆前进方向的旋转轴 -->

        <!-- 旋转限制（近似无限旋转） -->
        <limit>
          <effort>1e+06</effort>    <!-- 最大驱动力矩（牛·米） -->
          <velocity>10000</velocity> <!-- 最大旋转速度（弧度/秒） -->
          <lower>-1e+16</lower>    <!-- 最小角度（接近负无穷） -->
          <upper>1e+16</upper>     <!-- 最大角度（接近正无穷） -->
        </limit>

        <!-- 动力学参数 -->
        <dynamics>
          <damping>0.1</damping>    <!-- 旋转阻尼系数 -->
          <friction>0</friction>    <!-- 无静摩擦力 -->
          <spring_reference>0</spring_reference>  <!-- 弹簧自然位置 -->
          <spring_stiffness>0</spring_stiffness> <!-- 无弹簧效应 -->
        </dynamics>
      </axis>
    </joint>

    <!-- 左前轮 -->
    <link name='front_left_wheel_link'>
      <!-- 相对于车轮关节的位置（保持对齐） -->
      <pose relative_to='front_left_wheel_joint'>0 0 0 0 -0 0</pose>

      <!-- 车轮惯性参数（质量20kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>20</mass>
        <inertia>
          <ixx>1.4</ixx>  <!-- X轴转动惯量 -->
          <iyy>2.5</iyy>  <!-- Y轴转动惯量（车轮旋转轴） -->
          <izz>1.4</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 车轮碰撞体积 -->
      <collision name='front_left_wheel_link_collision'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.3</length>  <!-- 轮胎宽度 -->
            <radius>0.5</radius>    <!-- 轮胎半径 -->
          </cylinder>
        </geometry>
        <surface>
          <friction>
            <ode>
              <mu>1.0</mu>    <!-- 静摩擦系数 -->
              <mu2>0.8</mu2>  <!-- 动摩擦系数 -->
            </ode>
          </friction>
        </surface>
      </collision>

      <!-- 车轮可视化模型 -->
      <visual name='front_left_wheel_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose>
        <geometry>
          <cylinder>
            <length>0.3</length>
            <radius>0.5</radius>
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 右前轮转向关节 -->
    <joint name='front_right_steering_joint' type='revolute'>
      <!-- 右前转向关节位置（对称于左前转向关节） -->
      <pose relative_to='base_link'>1.5 -1.4 0.5 0 -0 0</pose> <!-- x=0.923m，y=-0.642m（右侧对称位置） -->
      <parent>base_link</parent>
      <child>front_right_steering_link</child>

      <axis>
        <!-- 转向轴方向（绕Z轴旋转） -->
        <xyz>0 0 1</xyz>  <!-- 与左前转向关节保持对称 -->

        <!-- 关节运动限制 -->
        <limit>
          <lower>-0.6</lower>  <!-- 最小转向角（-34.4度） -->
          <upper>0.6</upper>   <!-- 最大转向角（+34.4度） -->
          <effort>1e+06</effort>  <!-- 最大作用力矩（牛·米） -->
          <velocity>10000</velocity> <!-- 最大旋转速度（弧度/秒） -->
        </limit>

        <!-- 动力学参数（与左前转向关节对称） -->
        <dynamics>
          <damping>10</damping>  <!-- 高阻尼系数确保转向稳定性 -->
          <friction>0</friction>  <!-- 无静摩擦力 -->
          <spring_reference>0</spring_reference>
          <spring_stiffness>0</spring_stiffness>
        </dynamics>
      </axis>
    </joint>

    <!-- 右前轮转向机构 -->
    <link name='front_right_steering_link'>
      <!-- 相对于右前转向关节的位置（保持对齐） -->
      <pose relative_to='front_right_steering_joint'>0 0 0 0 -0 0</pose>

      <!-- 惯性参数（转向机构质量5kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>5</mass>
        <inertia>
          <ixx>0.012</ixx>  <!-- X轴转动惯量 -->
          <ixy>0</ixy>      <!-- XY轴惯性积 -->
          <ixz>0</ixz>      <!-- XZ轴惯性积 -->
          <iyy>0.025</iyy>  <!-- Y轴转动惯量 -->
          <iyz>0</iyz>      <!-- YZ轴惯性积 -->
          <izz>0.012</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 右前转向柱可视化模型 -->
      <visual name='front_right_steering_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.01</length>  <!-- 转向柱高度（实际为直径） -->
            <radius>0.1</radius>   <!-- 转向柱半径 -->
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 右前轮驱动关节 -->
    <joint name='front_right_wheel_joint' type='revolute'>
      <!-- 右前轮驱动关节（与左前轮对称配置） -->
      <pose relative_to='front_right_steering_link'>0 0 0 0 -0 0</pose>
      <parent>front_right_steering_link</parent>
      <child>front_right_wheel_link</child>

      <axis>
        <!-- 车轮旋转轴方向（绕Y轴旋转） -->
        <xyz>0 1 0</xyz>  <!-- 与车辆前进方向一致的旋转轴 -->

        <!-- 旋转限制（允许无限旋转） -->
        <limit>
          <effort>1e+06</effort>    <!-- 最大驱动力矩（约1000牛·米） -->
          <velocity>10000</velocity> <!-- 最大转速（约9549 RPM） -->
          <lower>-1e+16</lower>    <!-- 最小角度（接近负无穷） -->
          <upper>1e+16</upper>     <!-- 最大角度（接近正无穷） -->
        </limit>

        <!-- 动力学参数 -->
        <dynamics>
          <damping>0.1</damping>    <!-- 旋转阻尼（防止车轮空转） -->
          <friction>0</friction>    <!-- 无静摩擦损耗 -->
          <spring_reference>0</spring_reference>
          <spring_stiffness>0</spring_stiffness> <!-- 无弹簧效应 -->
        </dynamics>
      </axis>
    </joint>

    <!-- 右前轮 -->
    <link name='front_right_wheel_link'>
      <!-- 相对于右前轮驱动关节的位置（保持对齐） -->
      <pose relative_to='front_right_wheel_joint'>0 0 0 0 -0 0</pose>

      <!-- 车轮惯性参数（质量20kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>20</mass>
        <inertia>
          <ixx>1.4</ixx>  <!-- X轴转动惯量 -->
          <iyy>2.5</iyy>  <!-- Y轴转动惯量（车轮旋转轴） -->
          <izz>1.4</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 右前轮碰撞体积 -->
      <collision name='front_right_wheel_link_collision'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.3</length>  <!-- 轮胎宽度 -->
            <radius>0.5</radius>    <!-- 轮胎半径 -->
          </cylinder>
        </geometry>
        <surface>
          <friction>
            <ode>
              <mu>1.0</mu>    <!-- 静摩擦系数 -->
              <mu2>0.8</mu2>  <!-- 动摩擦系数 -->
            </ode>
          </friction>
        </surface>
      </collision>

      <!-- 右前轮可视化模型 -->
      <visual name='front_right_wheel_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose>
        <geometry>
          <cylinder>
            <length>0.3</length>
            <radius>0.5</radius>
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 后左轮驱动关节 -->
    <joint name='rear_left_wheel_joint' type='revolute'>
      <!-- 安装位置（底盘后方左侧，z=0.5m离地高度） -->
      <pose relative_to='base_link'>-1.5 1.4 0.5 0 -0 0</pose> <!-- x=-0.945m（底盘后方） -->
      <parent>base_link</parent>
      <child>rear_left_wheel_link</child>

      <axis>
        <!-- 旋转轴方向（绕Y轴旋转） -->
        <xyz>0 1 0</xyz>  <!-- 与前进方向垂直的旋转轴 -->

        <!-- 旋转限制 -->
        <limit>
          <effort>100000</effort>    <!-- 最大驱动力矩（100000牛·米） -->
          <velocity>10000</velocity> <!-- 最大转速（约9549 RPM） -->
          <lower>-1e+16</lower>    <!-- 最小角度（接近负无穷） -->
          <upper>1e+16</upper>     <!-- 最大角度（接近正无穷） -->
        </limit>

        <!-- 动力学参数 -->
        <dynamics>
          <damping>0.1</damping>    <!-- 旋转阻尼系数 -->
          <friction>0</friction>    <!-- 无静摩擦损耗 -->
          <spring_reference>0</spring_reference>
          <spring_stiffness>0</spring_stiffness> <!-- 无弹簧效应 -->
        </dynamics>
      </axis>
    </joint>

    <!-- 后左轮 -->
    <link name='rear_left_wheel_link'>
      <!-- 相对于后左轮驱动关节的位置（保持对齐） -->
      <pose relative_to='rear_left_wheel_joint'>0 0 0 0 -0 0</pose>

      <!-- 车轮惯性参数（质量20kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>20</mass>
        <inertia>
          <ixx>1.4</ixx>  <!-- X轴转动惯量 -->
          <iyy>2.5</iyy>  <!-- Y轴转动惯量（车轮旋转轴） -->
          <izz>1.4</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 后轮碰撞体积 -->
      <collision name='rear_left_wheel_link_collision'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.3</length>  <!-- 轮胎宽度 -->
            <radius>0.5</radius>    <!-- 轮胎半径 -->
          </cylinder>
        </geometry>
        <surface>
          <friction>
            <ode>
              <mu>1.0</mu>    <!-- 静摩擦系数 -->
              <mu2>0.8</mu2>  <!-- 动摩擦系数 -->
            </ode>
          </friction>
        </surface>
      </collision>

      <!-- 后轮可视化模型 -->
      <visual name='rear_left_wheel_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose>
        <geometry>
          <cylinder>
            <length>0.3</length>
            <radius>0.5</radius>
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 后右轮驱动关节 -->
    <joint name='rear_right_wheel_joint' type='revolute'>
      <!-- 安装位置（底盘后方右侧，z=0.5m离地高度） -->
      <pose relative_to='base_link'>-1.5 -1.4 0.5 0 -0 0</pose> <!-- x=-0.945m（底盘后方），y=-0.642m（右侧对称） -->
      <parent>base_link</parent>
      <child>rear_right_wheel_link</child>

      <axis>
        <!-- 旋转轴方向（绕Y轴旋转） -->
        <xyz>0 1 0</xyz>  <!-- 与前进方向垂直的旋转轴 -->

        <!-- 旋转限制 -->
        <limit>
          <effort>100000</effort>    <!-- 最大驱动力矩（100000牛·米） -->
          <velocity>10000</velocity> <!-- 最大转速（约9549 RPM） -->
          <lower>-1e+16</lower>    <!-- 最小角度（接近负无穷） -->
          <upper>1e+16</upper>     <!-- 最大角度（接近正无穷） -->
        </limit>

        <!-- 动力学参数 -->
        <dynamics>
          <damping>0.1</damping>    <!-- 旋转阻尼系数 -->
          <friction>0</friction>    <!-- 无静摩擦损耗 -->
          <spring_reference>0</spring_reference>
          <spring_stiffness>0</spring_stiffness> <!-- 无弹簧效应 -->
        </dynamics>
      </axis>
    </joint>

    <!-- 后右轮 -->
    <link name='rear_right_wheel_link'>
      <!-- 相对于后右轮驱动关节的位置（保持对齐） -->
      <pose relative_to='rear_right_wheel_joint'>0 0 0 0 -0 0</pose>

      <!-- 车轮惯性参数（质量20kg） -->
      <inertial>
        <pose>0 0 0 0 -0 0</pose>
        <mass>20</mass>
        <inertia>
          <ixx>1.4</ixx>  <!-- X轴转动惯量 -->
          <iyy>2.5</iyy>  <!-- Y轴转动惯量（车轮旋转轴） -->
          <izz>1.4</izz>  <!-- Z轴转动惯量 -->
        </inertia>
      </inertial>

      <!-- 后轮碰撞体积 -->
      <collision name='rear_right_wheel_link_collision'>
        <pose>0 0 0 1.5708 -0 0</pose> <!-- 1.5708弧度=90度 -->
        <geometry>
          <cylinder>
            <length>0.3</length>  <!-- 轮胎宽度 -->
            <radius>0.5</radius>    <!-- 轮胎半径 -->
          </cylinder>
        </geometry>
        <surface>
          <friction>
            <ode>
              <mu>1.0</mu>    <!-- 静摩擦系数 -->
              <mu2>0.8</mu2>  <!-- 动摩擦系数 -->
            </ode>
          </friction>
        </surface>
      </collision>

      <!-- 后轮可视化模型 -->
      <visual name='rear_right_wheel_link_visual'>
        <pose>0 0 0 1.5708 -0 0</pose>
        <geometry>
          <cylinder>
            <length>0.3</length>
            <radius>0.5</radius>
          </cylinder>
        </geometry>
      </visual>
    </link>

    <!-- 惯性参考系定义 -->
    <frame name='inertial_joint' attached_to='base_link'>
      <!-- 与底盘基础链接对齐的参考坐标系 -->
      <pose>0 0 0 0 -0 0</pose>  <!-- 保持与base_link完全一致的位姿 -->
    </frame>

    <!-- 主要质量参考点 -->
    <frame name='main_mass' attached_to='inertial_joint'/>
  </model>
</sdf>

四、启动运行小车模型

  1. 创建模型目录

    # 在用户目录下创建模型文件夹
mkdir -p ~/.gazebo/models/four_wheeled_vehicle

# 创建模型文件
gedit ~/.gazebo/models/four_wheeled_vehicle/model.sdf

    将完整SDF代码粘贴到model.sdf文件中并保存。

  2. 启动模型

    • 启动Gazebo：
    gazebo

    • 在左侧面板点击"Insert"选项卡。

    • 在模型列表中找到"four_wheeled_vehicle"并点击。

    • 在世界视图中点击放置模型。

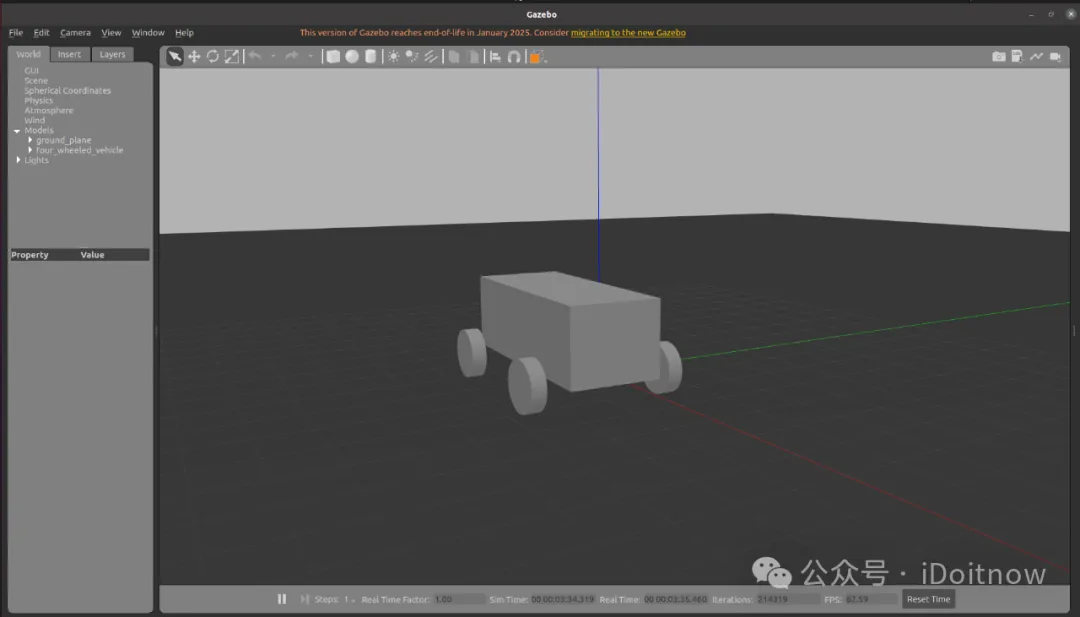

  3. 运行效果：

    在这里插入图片描述

# 机器人
Logo
全球具身智能开发者社区

立足具身智能前沿赛道，致力于搭建全球化、开源化、全栈式技术交流与实践共创平台。

更多推荐

cover

开源聚势·具身启智，杭州这场沙龙给出中国具身智能产业化新答案

avatar 全球具身智能开发者社区

YoMo安全机制详解：TLS v1.3如何保护你的AI代理通信

在当今AI驱动的分布式系统中，安全通信已成为不可忽视的核心需求。YoMo作为Serverless AI Agent Framework，采用TLS v1.3加密协议构建了强大的安全防护机制，确保AI代理在地理分布式边缘计算环境中的通信安全。本文将深入解析YoMo的TLS实现原理、配置方法及最佳实践，帮助开发者构建安全可靠的AI应用。## 为什么TLS v1.3是AI代理通信的理想选择TLS

avatar 全球具身智能开发者社区

InternScenes开源数据集

数据集介绍 InternScenes 是上海人工智能实验室发布的大规模、可模拟室内场景数据集，论文收录于 NeurIPS 2025。具身人工智能的发展高度依赖于具有场景多样性和逼真布局的大规模、可模拟3D场景数据集。然而，现有数据集通常存在以下不足：数据规模或多样性有限、布局经过"净化"处理导致小物体缺失，以及严重的物体碰撞问题。 为解决上述问题，InternScenes 整合

avatar 全球具身智能开发者社区
