一、实验需求

        1、使用Access和Trunk实现VLAN10和VLAN20的跨交换机通信；

        2、使用Hybrid实现VLAN 10和VLAN20的跨交换机通信。

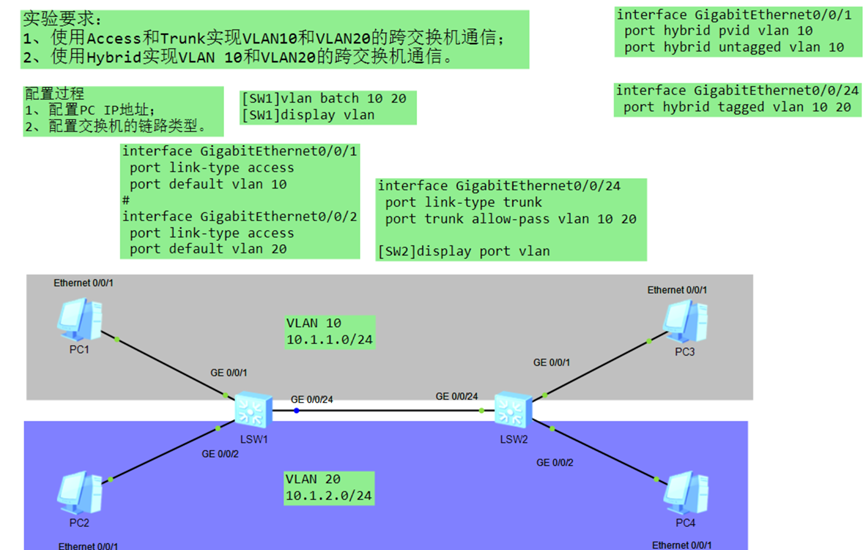

二、实验拓扑

三、配置步骤

1、配置PC的IP地址；

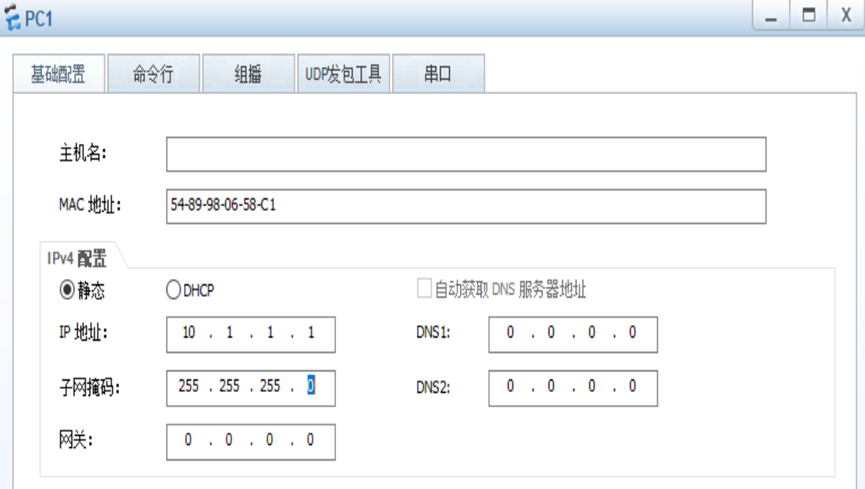

PC1:

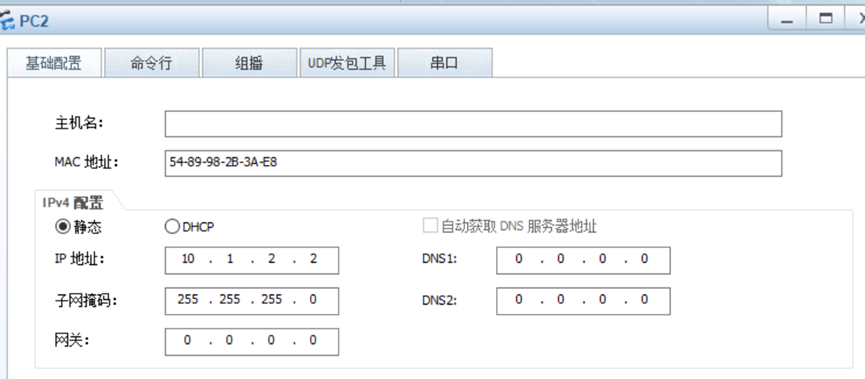

PC 2：

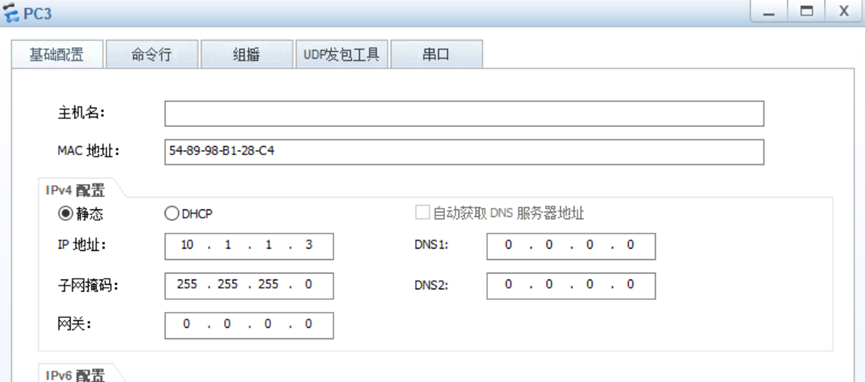

PC3：

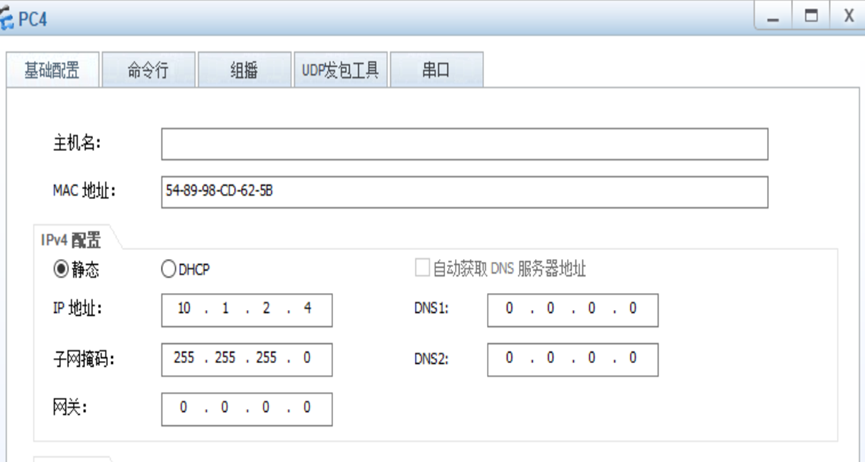

PC 4：

2、配置交换机的链路类型(Access和Trunk)；（将配置和现象粘贴出来）

创建划分vlan:

创建：[SW1]vlan batch 10 20

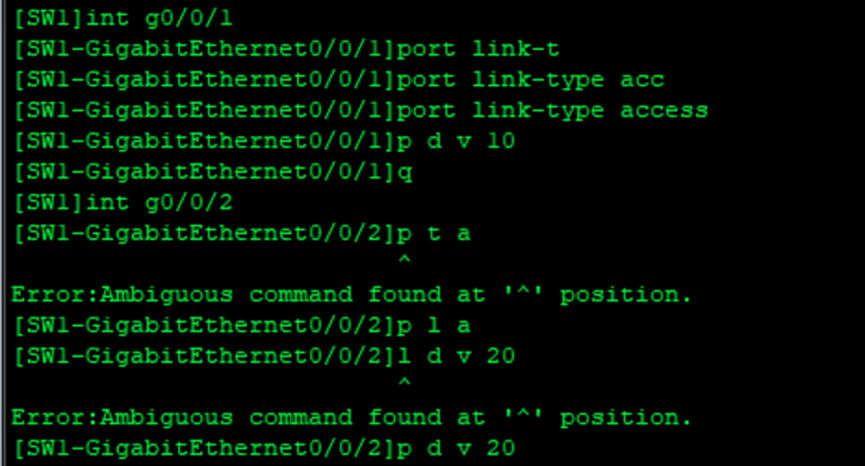

划分：

[SW1]int g0/0/1

[SW1-GigabitEthernet0/0/1]port link-type access

[SW1-GigabitEthernet0/0/1]p d v 10

[SW1]int g0/0/2

[SW1-GigabitEthernet0/0/2]p l a

[SW1-GigabitEthernet0/0/2]p d v 20

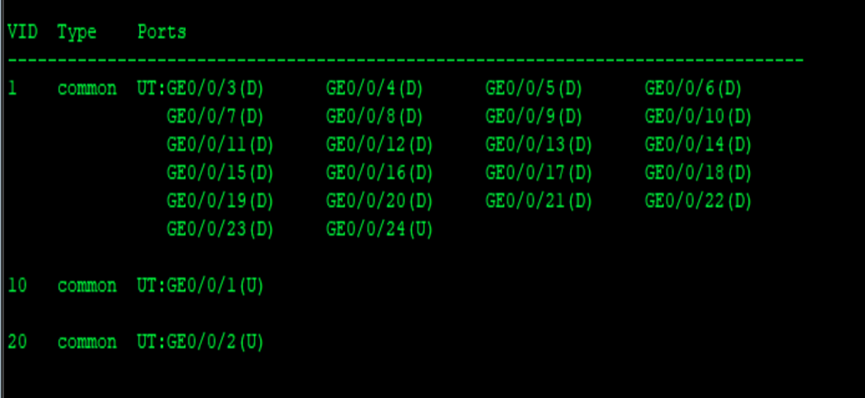

创建划分完成，查看（以SW1为例）Sw1

由上图可知，在SW1上，1口在vlan10 ，2口在vlan20。SW2上1、2口的相关创建与划分与1相似。

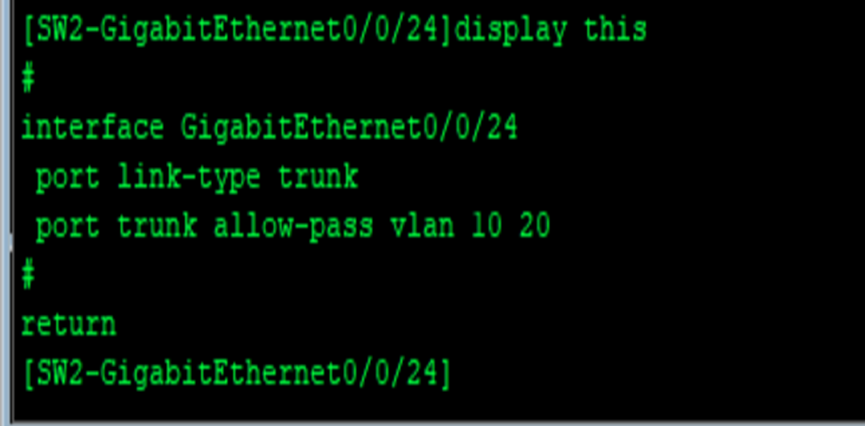

下面将对SW1、2上的24接口进行（trunk）配置：

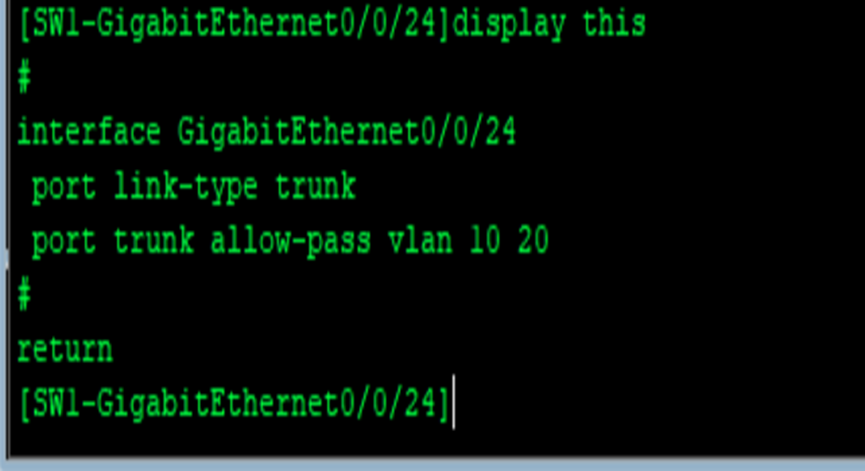

配置及查看如下：

[SW1-GigabitEthernet0/0/24]port link-type trunk

[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

[SW1-GigabitEthernet0/0/24]display this

#

interface GigabitEthernet0/0/24

 port link-type trunk

 port trunk allow-pass vlan 10 20

#

由上图可知，在24口上vlan10 20 可以通过。

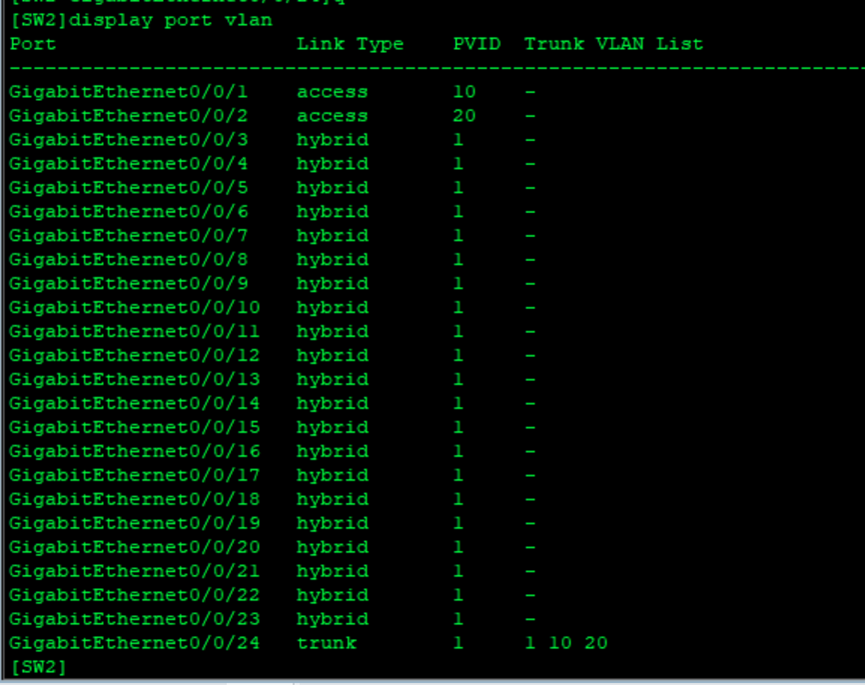

下面对SW1上的接口情况进行整体查看：

Display port vlan

由上图可知1口的PVID为10,2口的PVID为20，24口上的允许列表包含了1、10、20.

下面我们对相关的连通性进行测试，并对其中的数据传输过程进行抓包检验。

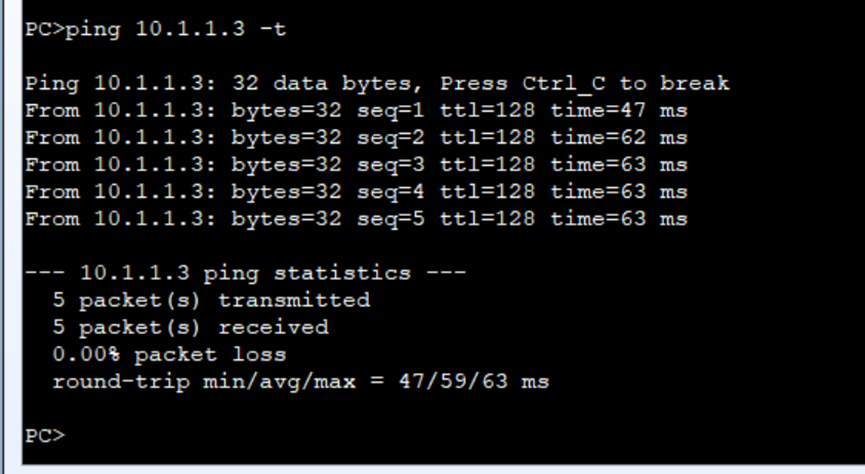

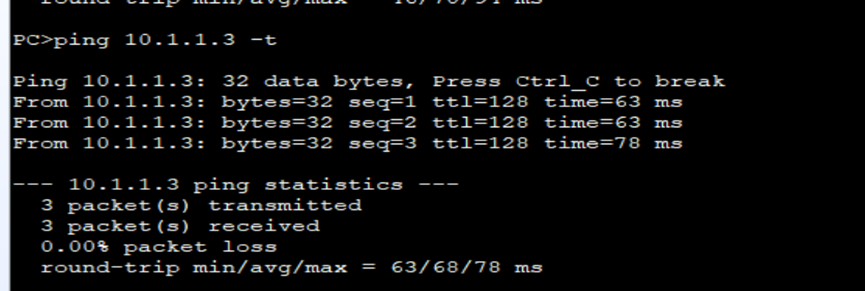

PC1：

PC1与PC3可以连通。

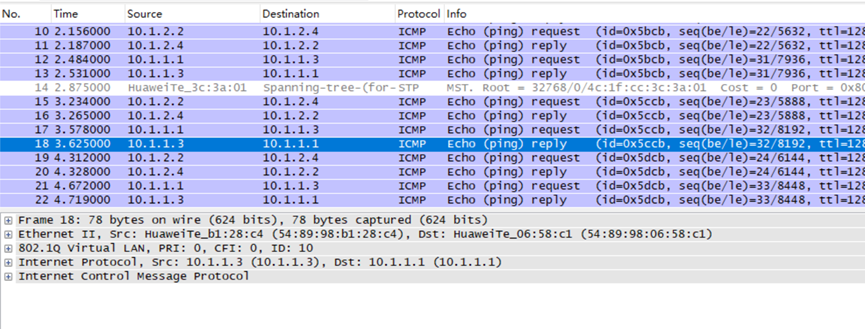

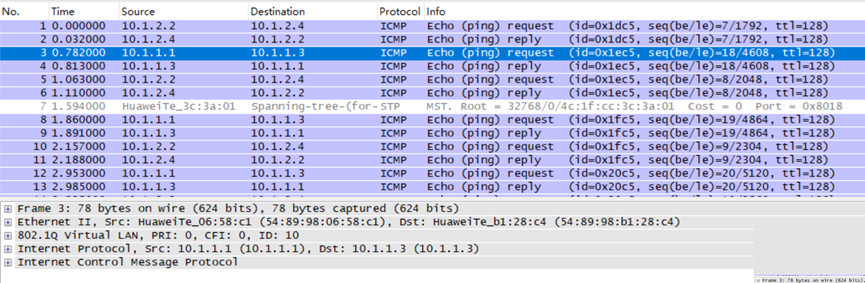

1网段：

由上图可以看出，在1、3通信过程中，ID为10

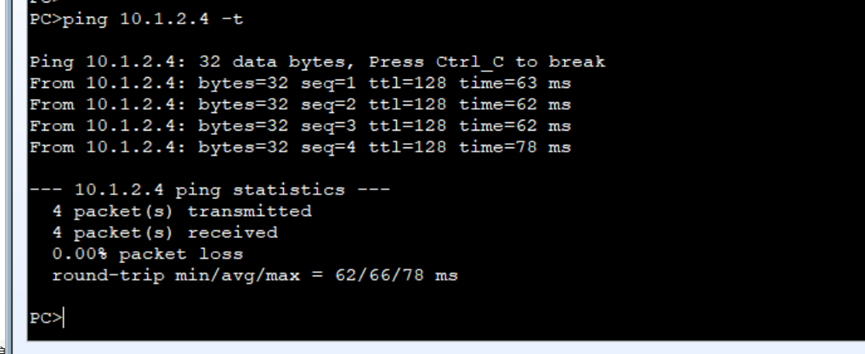

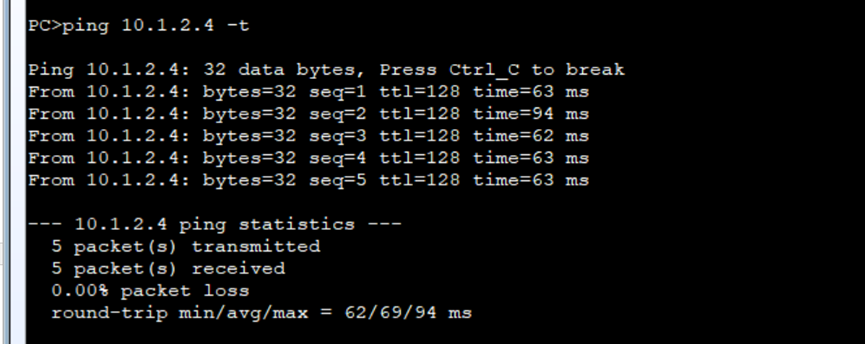

PC2：

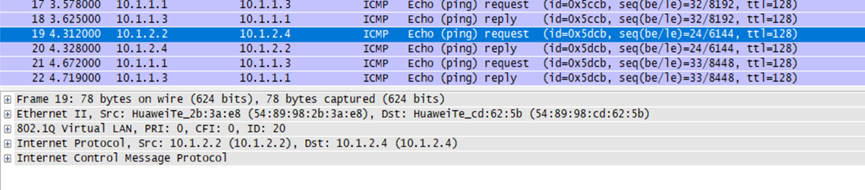

2网段：

3、配置交换机的链路类型(Hybrid)；；（将配置和现象粘贴出来）

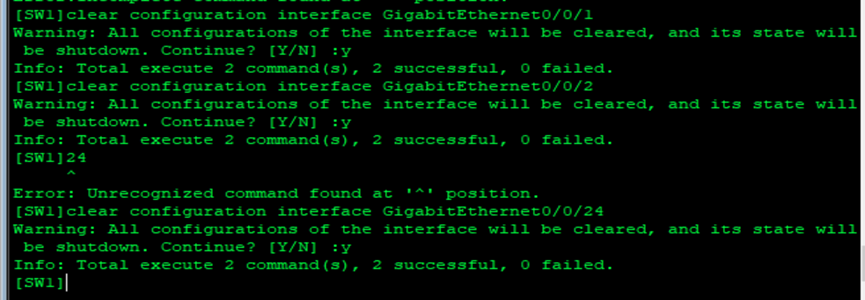

由于之前实验中各个交换机上的配置以及链路类型会向后期实验，我们先清除SW1、2上各个接口的配置，这里以SW1上的1接口为例进行示范：

[SW1]clear configuration interface GigabitEthernet0/0/1

Warning: All configurations of the interface will be cleared, and its state will

 be shutdown. Continue? [Y/N] :y

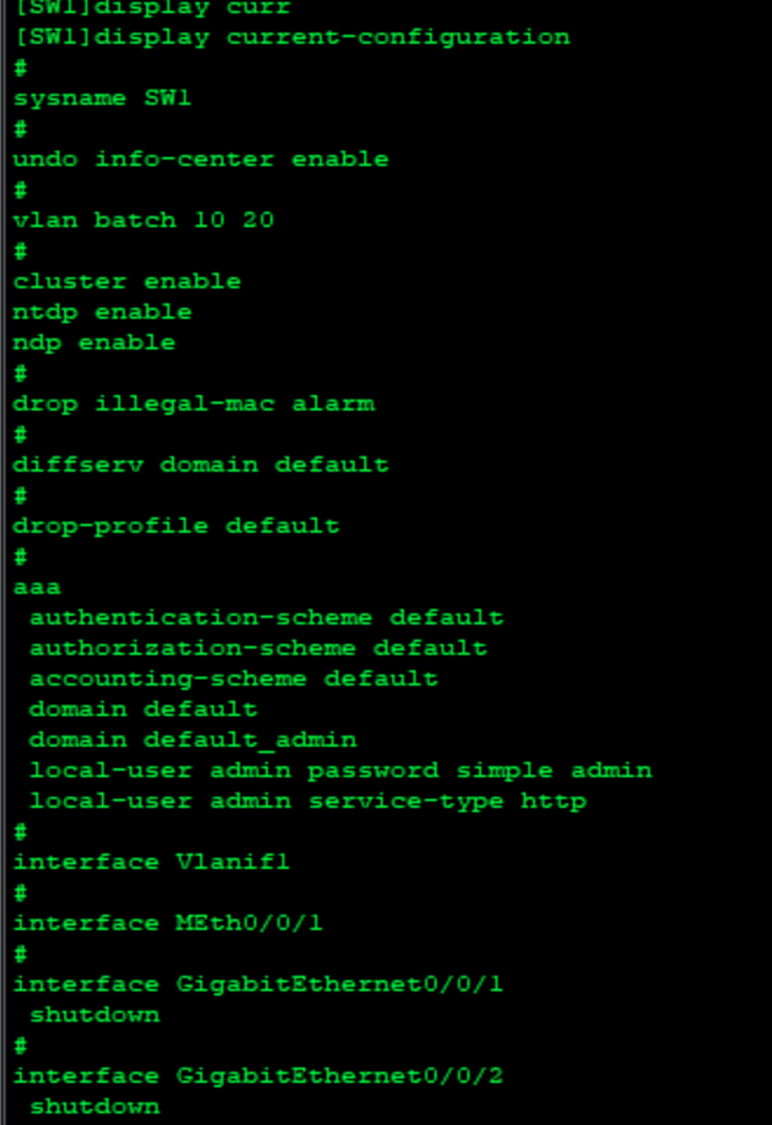

接下来我们验证交换机上各个接口的前期配置是否已被清除（以1接口为例）：

[SW1]display current-configuration

#

sysname SW1

#

undo info-center enable

#

vlan batch 10 20

#

cluster enable

ntdp enable

ndp enable

#

drop illegal-mac alarm

#

diffserv domain default

#

drop-profile default

#

aaa

 authentication-scheme default

 authorization-scheme default

 accounting-scheme default

 domain default

 domain default_admin

 local-user admin password simple admin

 local-user admin service-type http

#

interface Vlanif1

#

interface MEth0/0/1

#

interface GigabitEthernet0/0/1

 shutdown

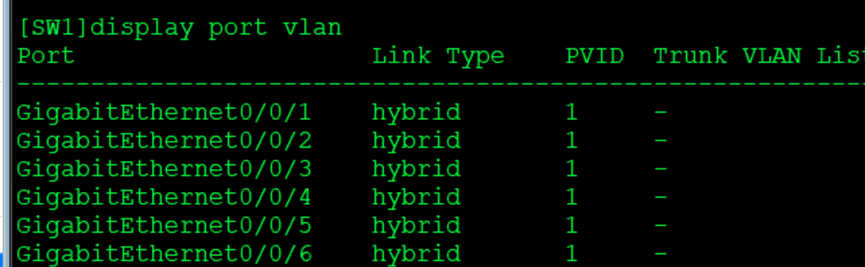

我们通过检验可知道默认的链路类型已经是hybird：

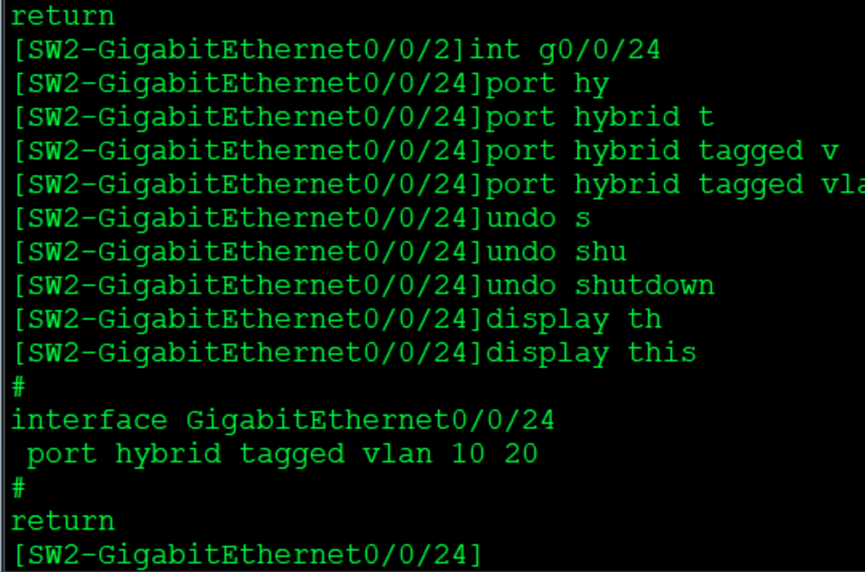

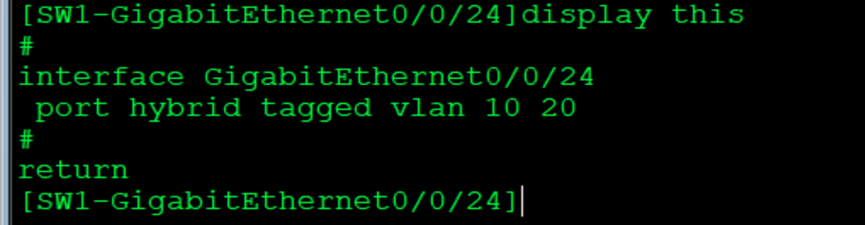

下面我们将对交换机的Hybird链路类型进行配置并进行检验：

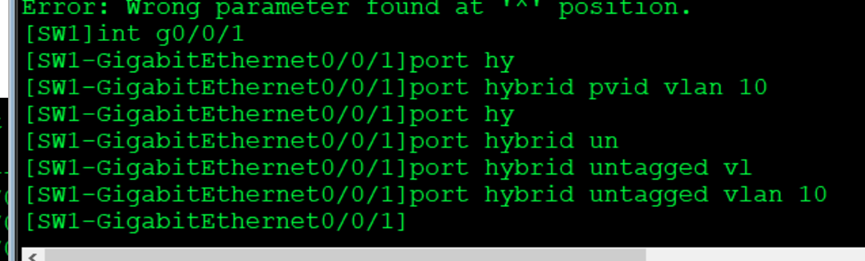

[SW1]int g0/0/1

[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10

[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10

[SW1-GigabitEthernet0/0/1]int g0/0/2

[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20

[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20

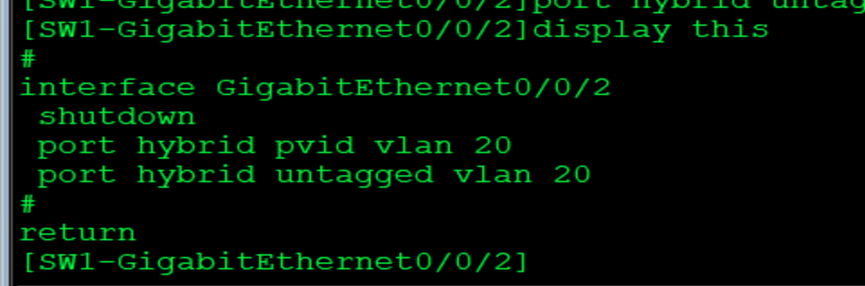

[SW1-GigabitEthernet0/0/2]display this

#

interface GigabitEthernet0/0/2

 shutdown

 port hybrid pvid vlan 20

 port hybrid untagged vlan 20

#

return

[SW1-GigabitEthernet0/0/2]undo shu

下面对1、2号交换机上的各个接口进行重启并进行相关测试：

通过测试我们发现链路联通状态和目标一致，并且通过抓取传输过程中的数据包，可以查看操作过的相关配置是否生效。

PC1：

1段

PC2 ：

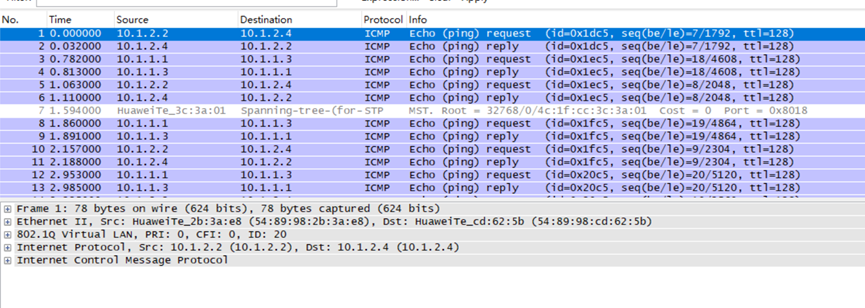

2段：

四、实验总结

    通过此次实验，更加具象化的学习了Access、Trunk以及Hybird链路类型的相关特点，并对其中的收发过程有了更加深入的认识，同时了解到相关配置的操作性以及实现的可能性。但是在三个链路类型的知识点深度解析上还存在一定的欠缺和不足，同时，实验操作流程的熟练程度还有待进一步完善，实验的相关思路还需整理。
