💻 技术指南：使用PCB DB Doctor修复SPB 24.1打开低版本文件的报错问题

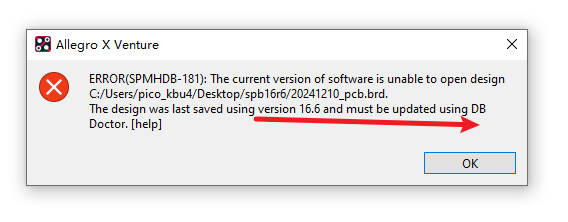

⚙️ 1. 问题背景【ERROR SPMHDB-181】

在使用Cadence SPB 24.1打开低版本（如17.4、16.6等）的PCB设计文件时，经常会出现各种报错和兼容性问题。这些问题可能包括数据库损坏、数据结构不一致、版本兼容性冲突等。PCB DB Doctor作为Cadence系统自带的专业修复工具，能够有效地解决这类问题。

🔧 2. PCB DB Doctor简介

PCB DB Doctor是Cadence Allegro/OrCAD系统中的一款强大数据库诊断和修复工具，主要功能包括：

• 检测和修复PCB设计数据库中的结构性错误
• 更新数据库到当前版本格式
• 检查和验证设计规则一致性
• 清理冗余数据和优化数据库性能

🔌3. 操作步骤详解

🔄 第一步：准备工作

• 重要提醒：在进行任何修复操作前，务必备份原始文件！
• 找到需要修复的低版本.brd文件
• 创建备份副本，建议命名方式：原文件名_backup_date.brd
• 确保具有足够的磁盘空间和文件读写权限 （文件路径不要包含中文字符）。

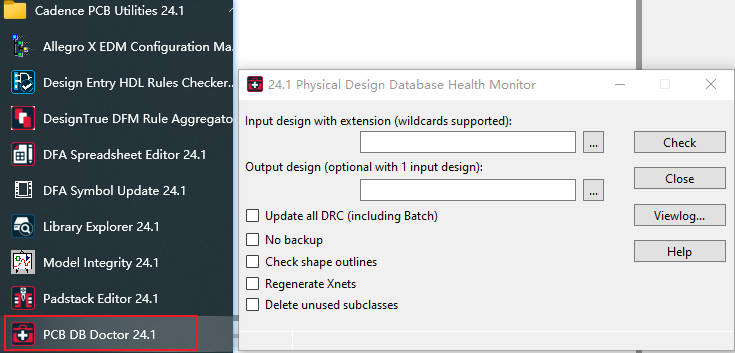

🚀 第二步：启动PCB DB Doctor 24.1

开始菜单 → Cadence PCB Utilites 24.1 → PCB DB Doctor 24.1

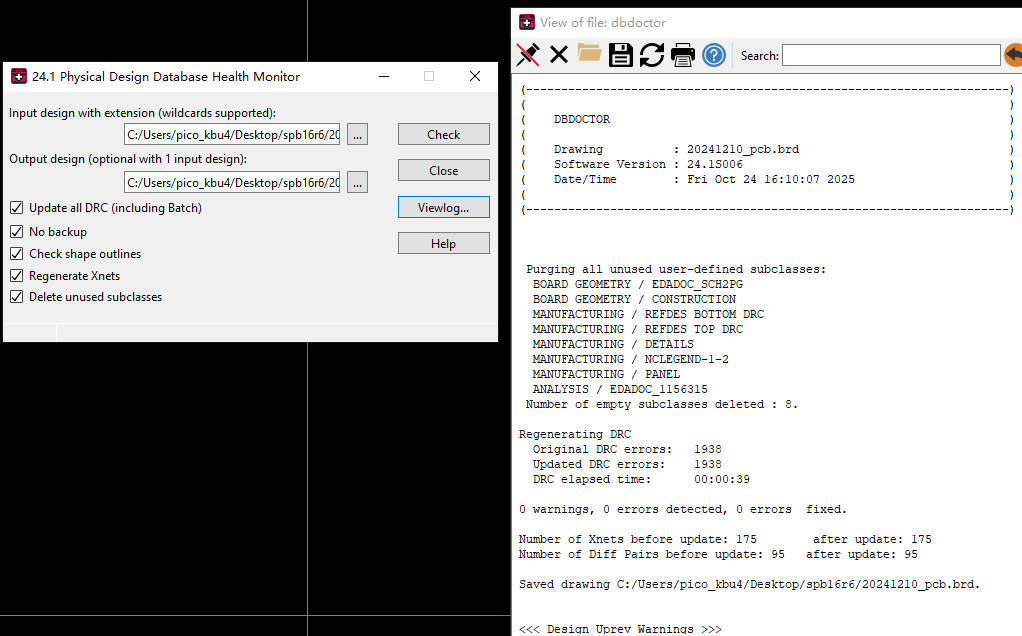

🎨 第三步：配置修复参数

在PCB DB Doctor界面中进行如下设置：

• 输入文件设置[修复的低版本.brd文件]
• 输出文件设置[覆盖文件输出可不设置]
• 修复选项配置[按需选择]
  • Update all DRC (including Batch) 更新所有DRC规则状态
  • No backup 不创建备份文件
  • Check shape outlines 检查铜皮（Shape）的轮廓完整性
  • Regenerate Xnets 重新生成扩展网络（Xnets），Xnets是Cadence中用于管理复合网络（如差分对、总线、电源平面）的对象，低版本文件转换到24.1时，Xnets的拓扑结构可能失效（如差分对的极性错误）
  • Delete unused subclasses 删除未使用的子类（Subclasses），低版本文件可能残留大量未使用的Subclasses（如旧版本的层设置）


本文档基于Cadence SPB 24.1版本实测，不同版本间可能存在细微差异。建议参考官方文档获取最新信息。
