个人github仓库，欢迎star:
https://github.com/huaianxizhilang/unitree_ros_dev_demo
b站demo视频：（csdn越来越废了，视频链接也给封禁了，后面不想用csdn了）
b站go2开发demo视频

b站go2 slam建图

1 基础环境配置

如下这里记得换成humble

在这里插入图片描述

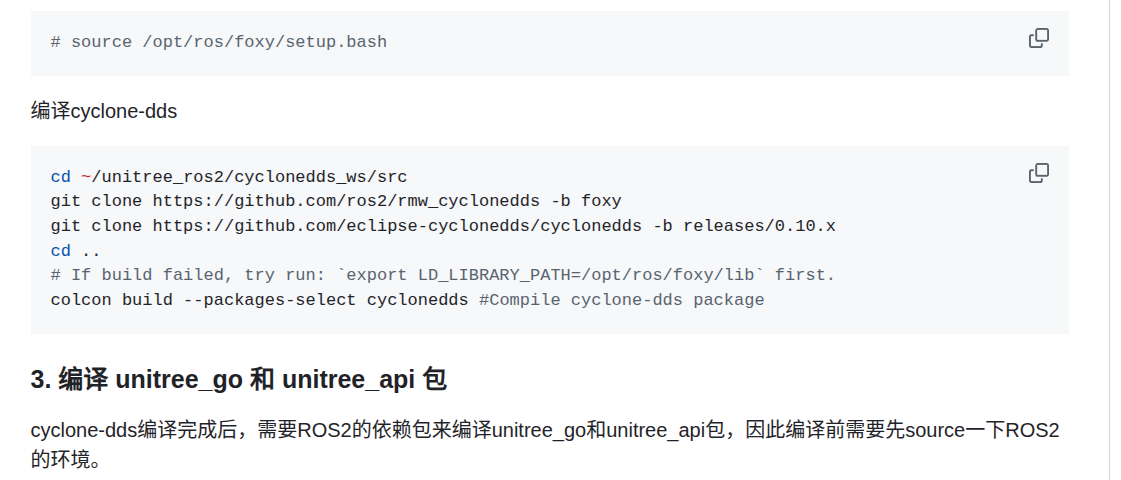

编译cyclone dds（如果使用Humble，此步骤可跳过，这里我使用的是humble，所以跳过。但是按照B站教程还是得编译

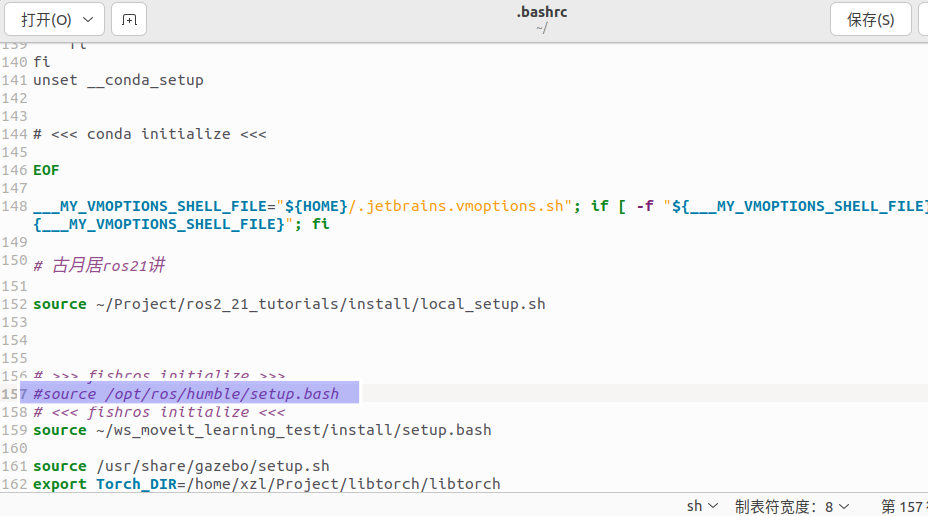

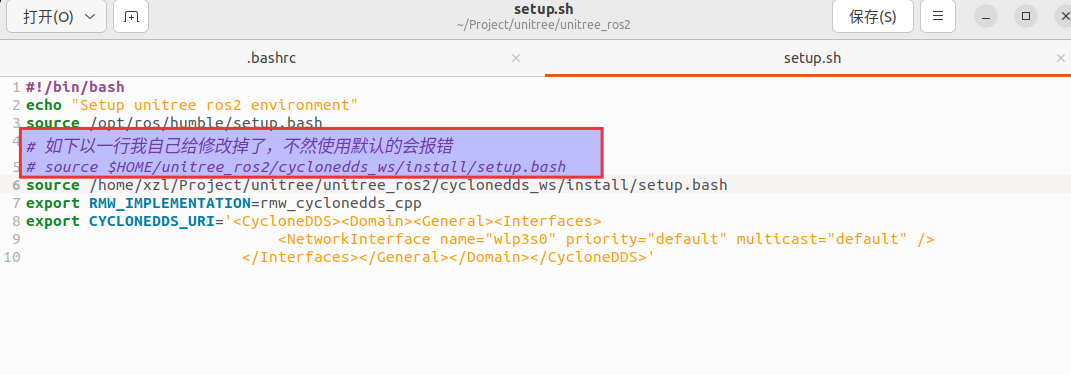

先去bashrc将这个source注释掉，后面再打开
在这里插入图片描述

换成humble

在这里插入图片描述

设置网络配置，这个是我之前设置的本机地址，unitree的地址为192.168.123.161
在这里插入图片描述

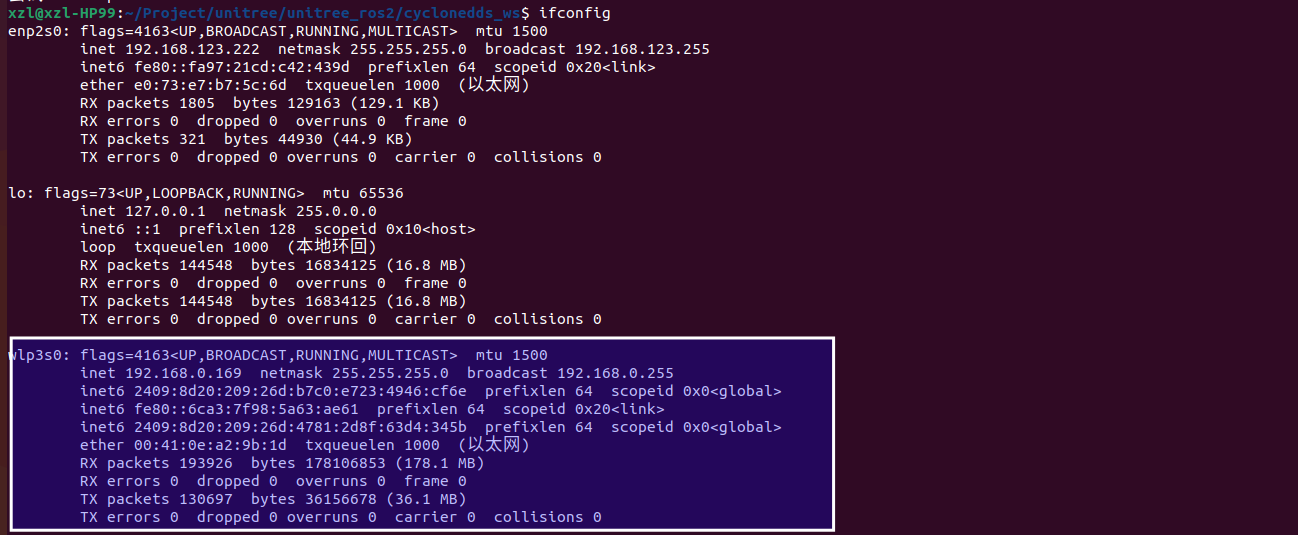

登陆发现，此时的网口号
在这里插入图片描述

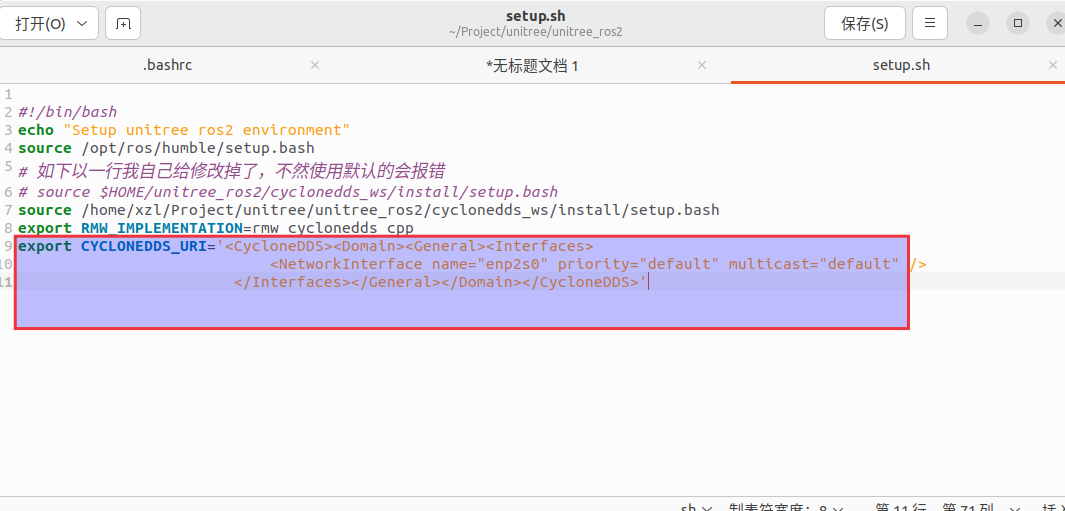

如下改成humble和自己的网口信息
在这里插入图片描述在这里插入图片描述

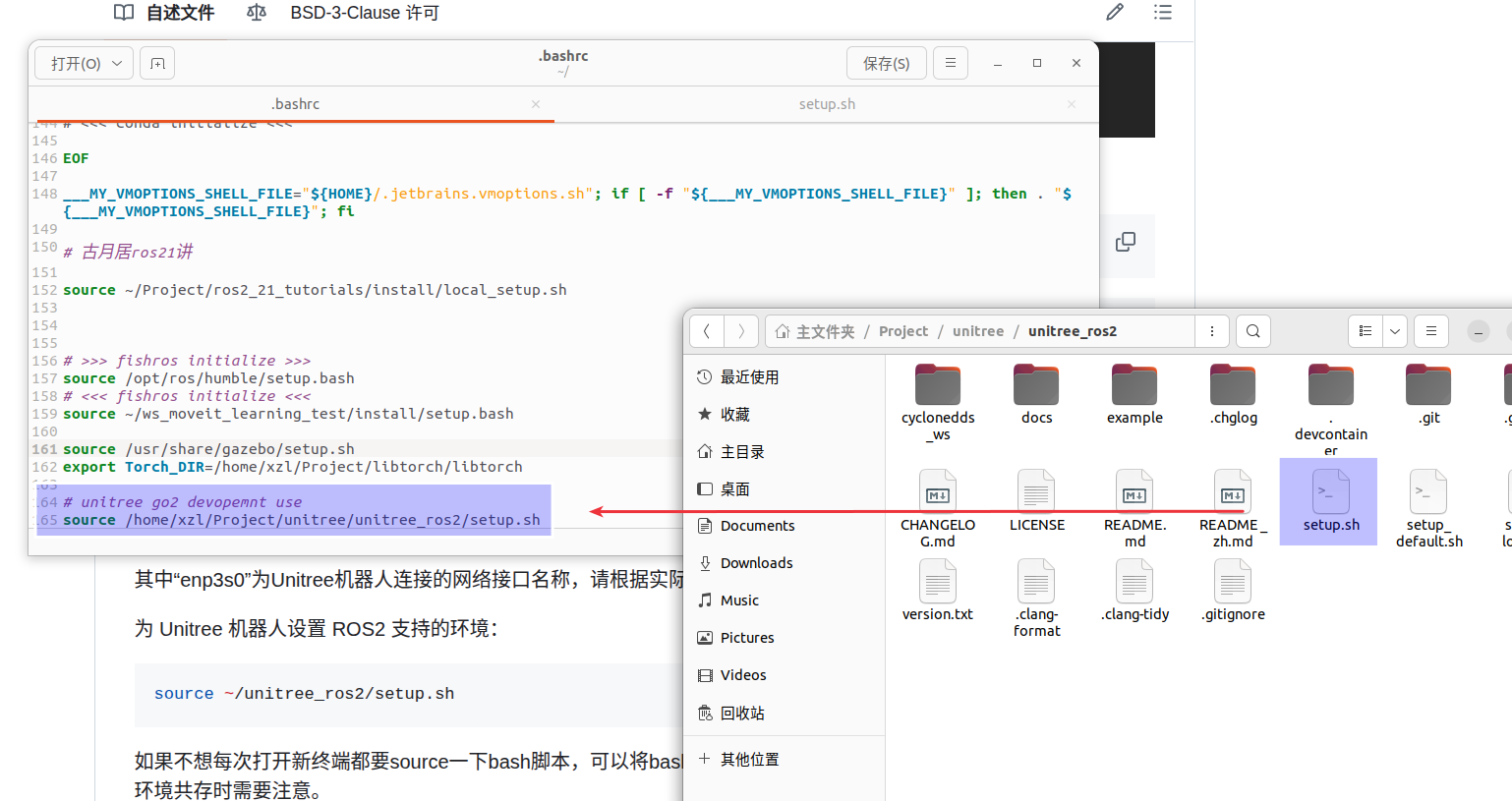

在bashrc里面添加这个source文件这样，不用每次source
在这里插入图片描述
上面都做好了之后，按照官方教程处理，无法处理，得不到toplic

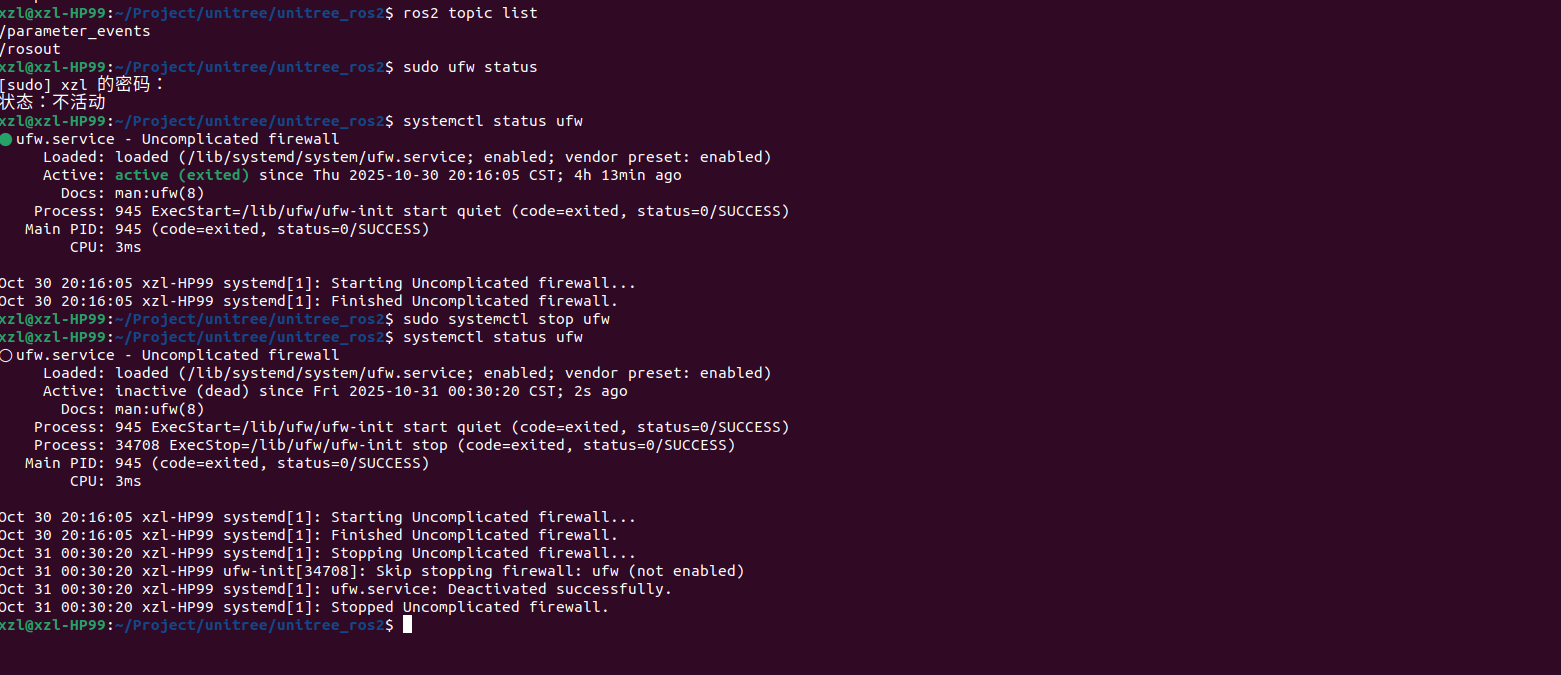

将防火墙关闭了不行
在这里插入图片描述

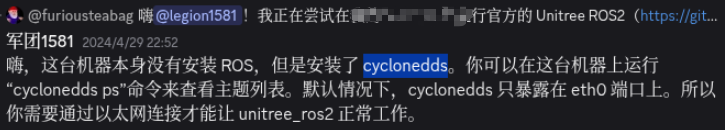

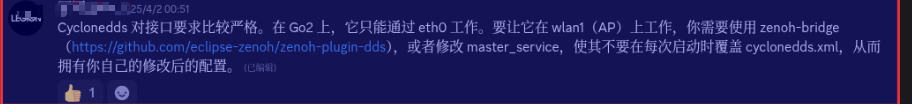

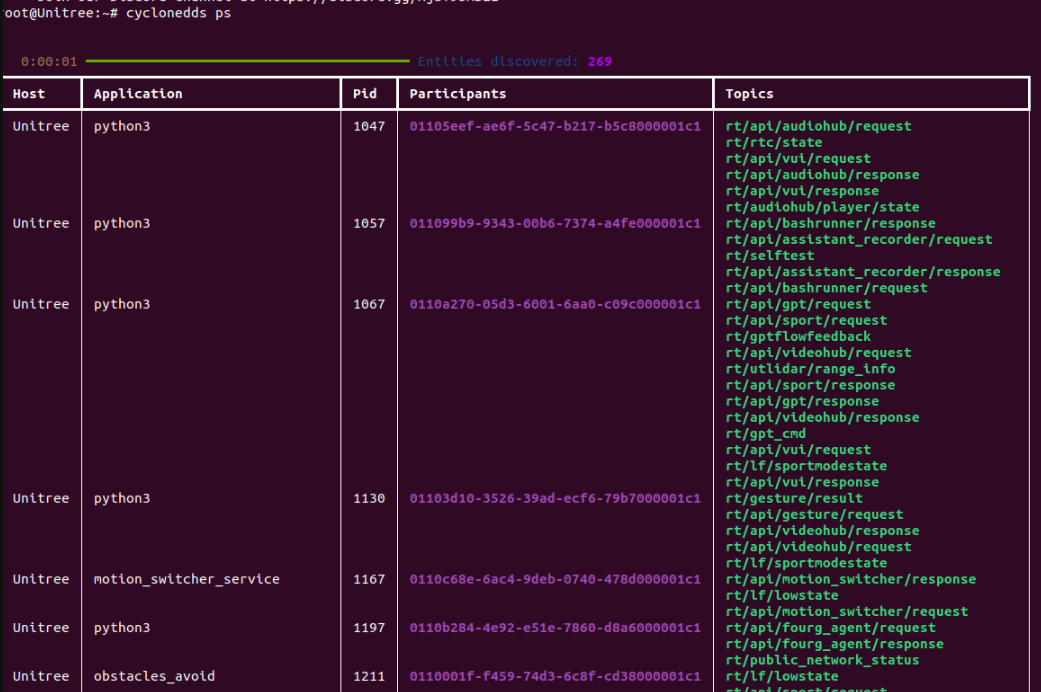

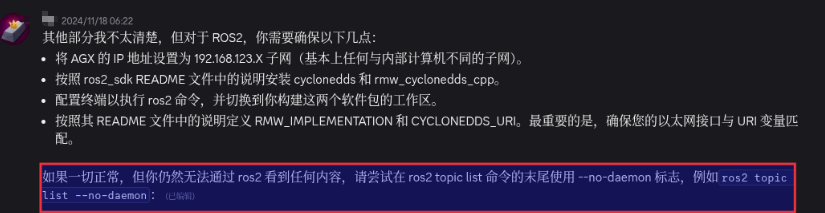

在其他博客里面看到了这个，于是远程ssh到unitree go2上面，然后可以看到
在这里插入图片描述
在这里插入图片描述

此时在unitree本地机子上面是有的 。
注意这里 unitree上面的环境变量，不小心添上去的，后续要学会自己删除。

在这里插入图片描述
不知道是不是这个原因，再使用wifi连接下看看，按照这个来搞还是不行
在这里插入图片描述

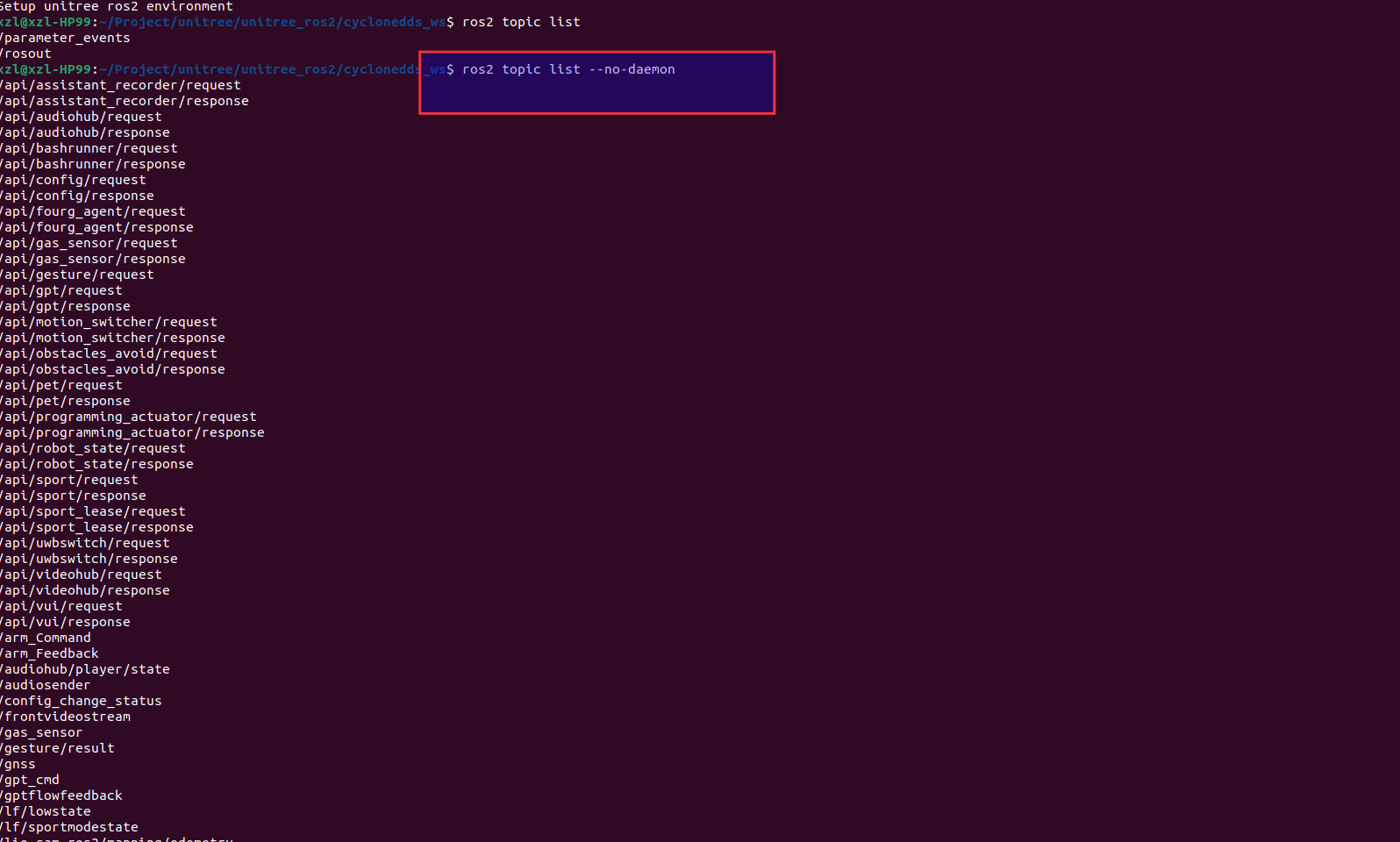

最后参考这个时间点的博客，参考这个搞出来到，就是这个2个原因，记得setup.bash url后面不要带上空格，本地网要写对。同时ros2 topic list --no-daemon
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2 实际开发过程

下面均为原课程编号

1.2.4 toptic数据及rivz2可视化

unitree l1雷达可视化
如下显示L1 雷达数据
ros2 topic echo /utlidar/cloud --no-arr --no-daemon
rviz2 教程具体看rviz2视频

1.2.5 编译测试例程

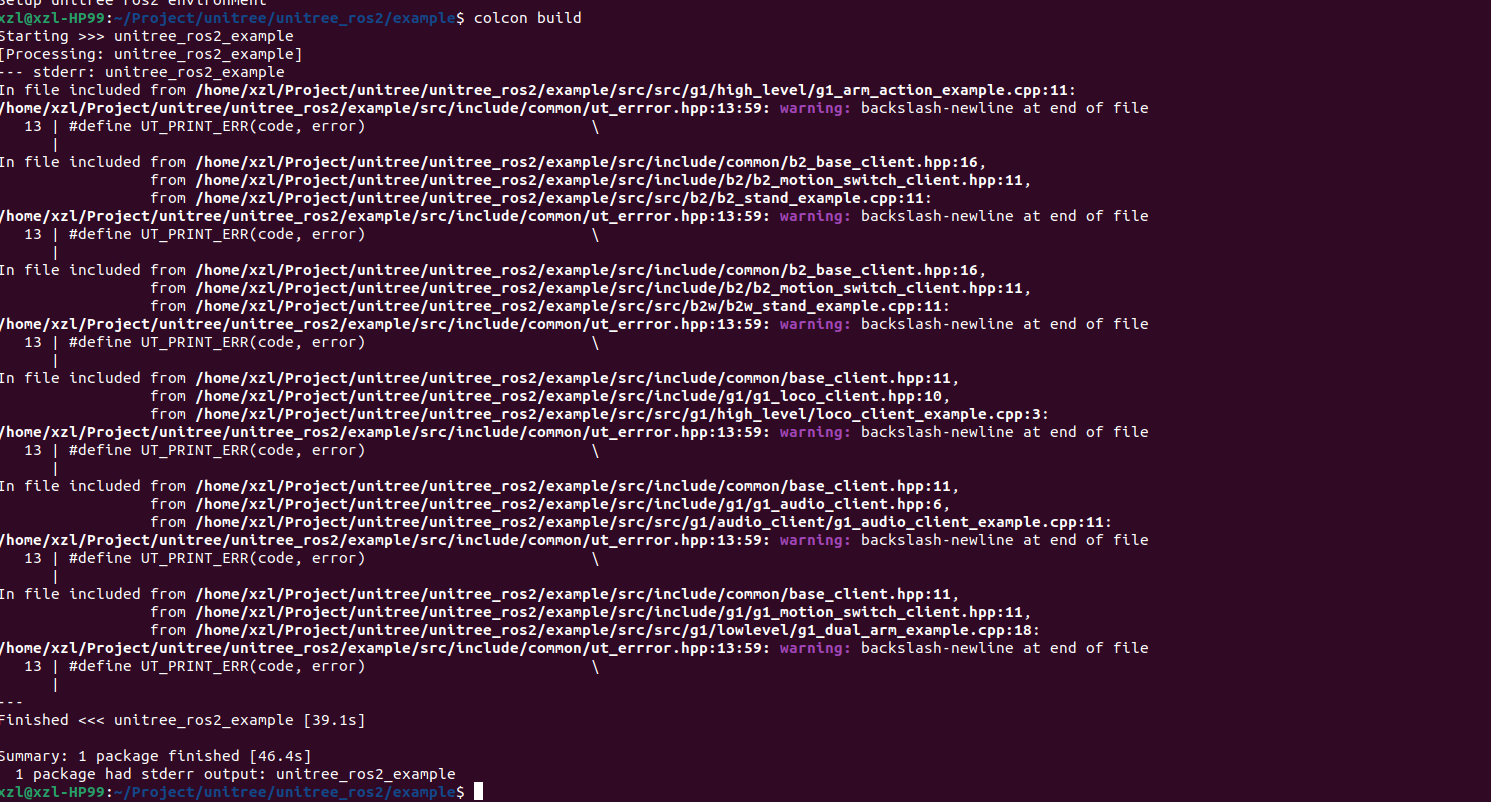

按照如下编译，会有报错
在这里插入图片描述

在这里插入图片描述
参考doubao将这个ut_errror.hpp文件润色了下，但是还是会报std warning，告警信息

#pragma once
#include <cstdint>
#include "rclcpp/rclcpp.hpp"  // 确保包含RCLCPP头文件（RCLCPP_ERROR依赖）

// 定义错误码和对应的描述
#define UT_DECL_ERR(name, code, desc) \
  const int32_t name = code;          \
  const constexpr char* name##_DESC = desc;

UT_DECL_ERR(UT_ROBOT_SUCCESS, 0, "success.")
UT_DECL_ERR(UT_ROBOT_TASK_TIMEOUT, -1, "task timeout.")
UT_DECL_ERR(UT_ROBOT_TASK_UNKNOWN_ERROR, -2, "task unknown error.")

// 修正后的错误打印宏（确保反斜杠后无空格，仅换行）
#define UT_PRINT_ERR(code, error) \
  if ((code) == (error)) { \
    RCLCPP_ERROR(this->get_logger(), "%s", error##_DESC); \
  }

代办：
./install/unitree_ros2_example/bin/read_motion_state sport_model

1.3.1 1.3.2 机器狗helloworld

过滤request话题，寻找需要发布的运动信息
ros2 topic list | grep -i request
四足狗运动的话题 /api/sport/request
查看接口格式：ros2 toptic info /api/sport/request
查看具体如何定义：ros2 interface show unitree_api/msg/Request

创建功能包：
ros2 pkg create go2_helloworld --build-type ament_cmake --dependencies rclcpp unitree_api

c++类

编写代码：

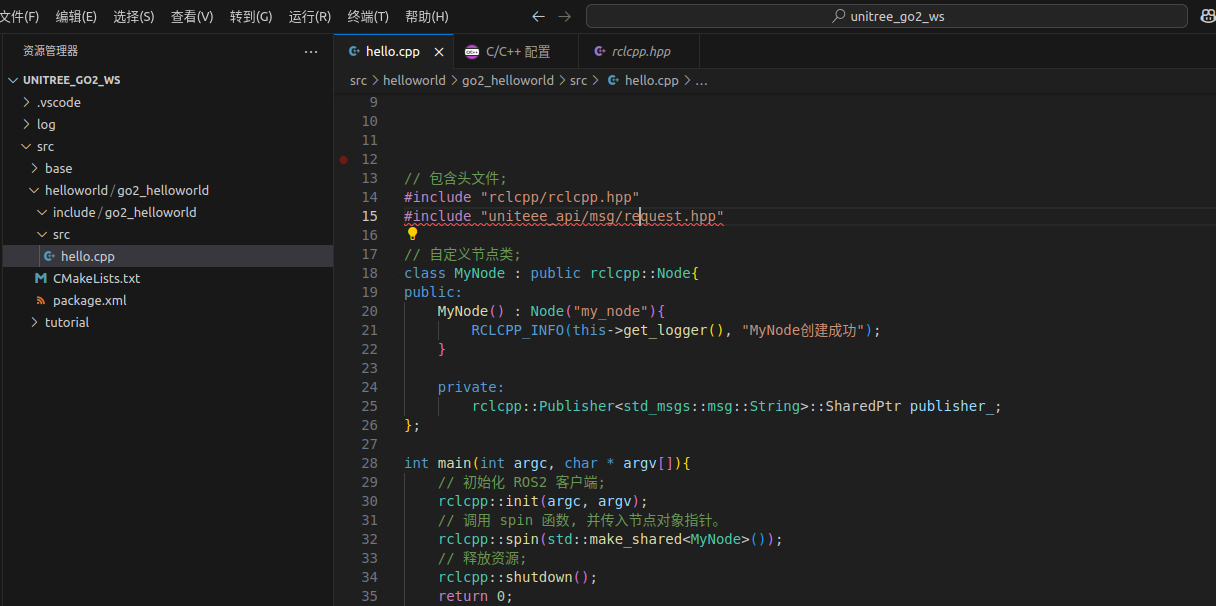

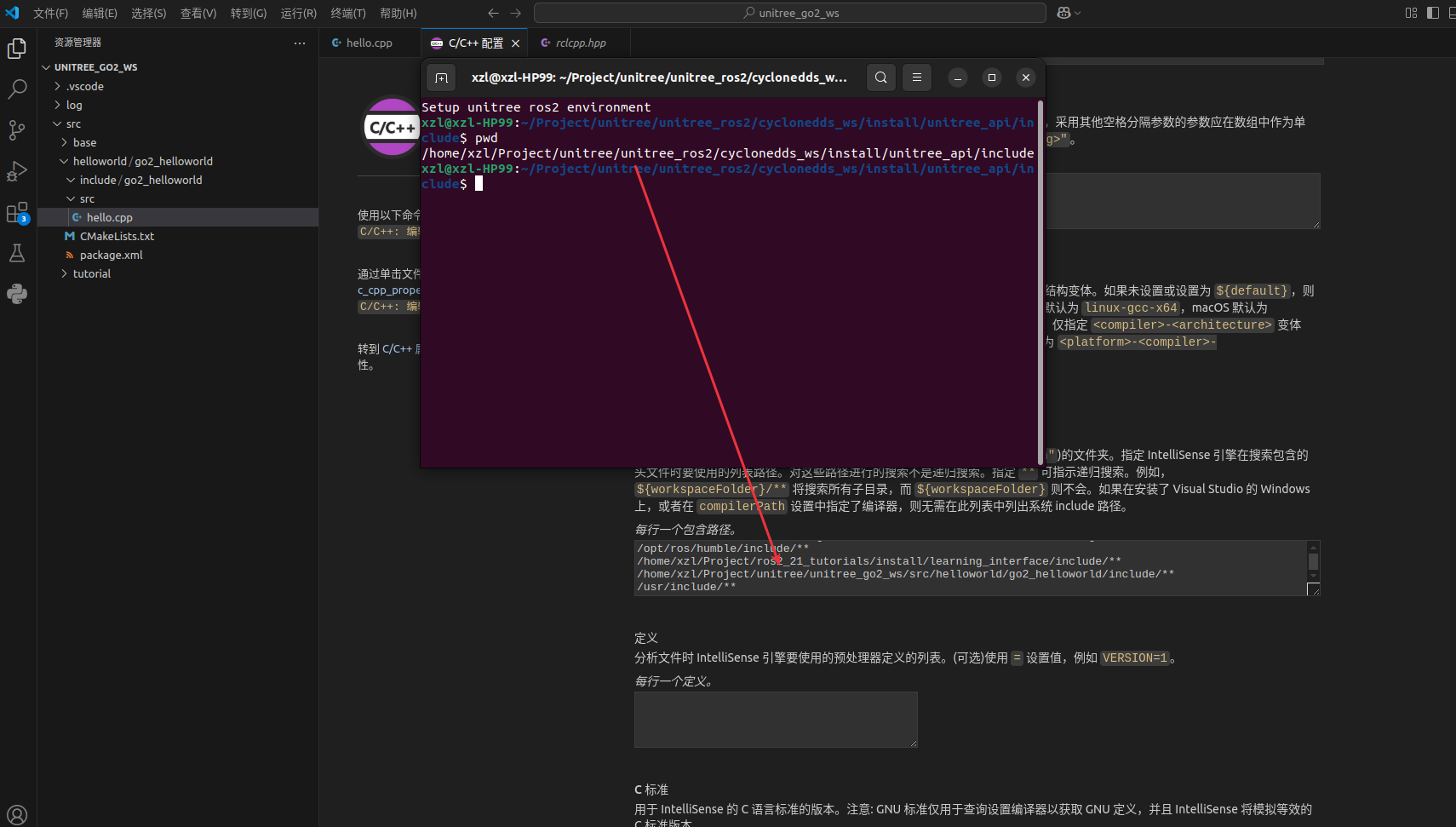

编写的时候报错，原因是找不到路径：
在这里插入图片描述
将路径写到里面就会包含了。
在这里插入图片描述
写好了一些代码，编译的时候没文件，需要在cmakelist里面添加相应的依赖和编译项

在这里插入图片描述
写好程序之后，编译，source 源文件，然后运行话题，就可以，注意如果没有连接go2端口，开机会爆如下的错：
在这里插入图片描述
代办：需要看下为什么，代码这样写，c++代码

python类

使用如下命令创建包：（记得结尾加上 node-name)
ros2 pkg create helloworld_py --build-type ament_python --dependencies rclpy unitree_api --node-name hello
写完之后编译，colcon build --packages-select helloworld_py
然后source源文件,source install/setup.bash ,然后ros2 run helloworld_py hello
在这里插入图片描述

代办：这里需要再执行下

2.1.1 高层状态获取

代办：这里需要再执行下
查看 sportmodestate ，这里可以看到不同频率的sportmodestate
ros2 topic list | grep -i sportmodestate
ros2 topic hz /lf/sportmodestate (低频）
ros2 topic hz /mf/sportmodestate（中频）
ros2 topic hz /sportmodestate（高频）
ros2 topic type /sportmodestate (看消息类型）
ros2 interface show unitree_go/msg/SportModeState （接口定义的具体数据结构）
ros2 topic echo /sportmodestate --no-arr (查看数据）

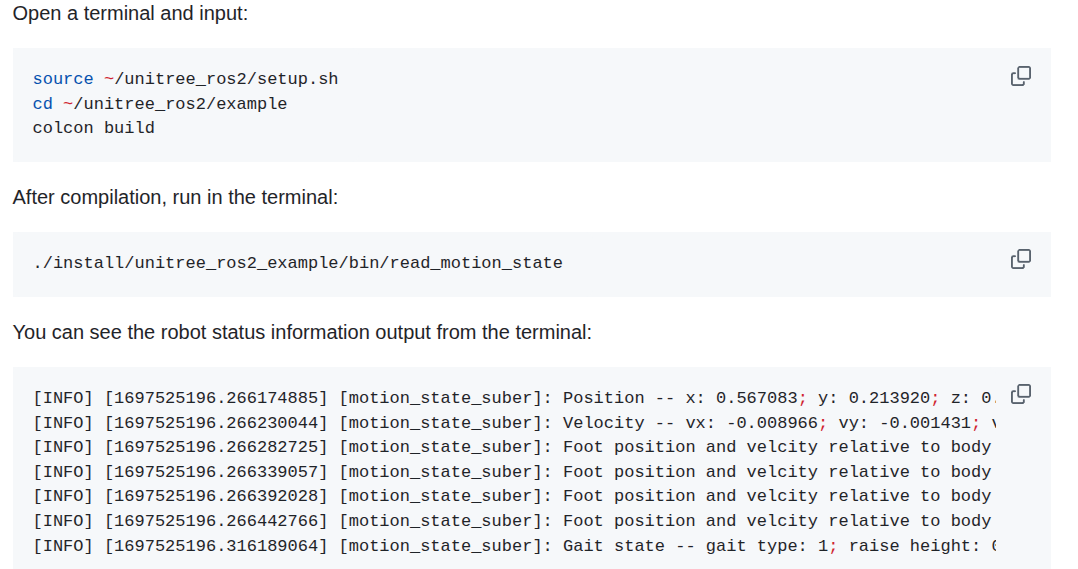

具体官方代码实现：
example/src/src/read_motion_state.cpp
如果需要执行的话，直接按照官方文档编译后在终端运行
./install/unitree_ros2_example/bin/read_motion_state

2.1.2 低层状态获取[INFO] [1762252280.016273967] [rviz]: Message Filter dropping message: frame ‘base_link’ at time 1762252245.246 for reason 'discarding message because the queue is full

代办：这里需要再执行下
ros2 topic list | grep -i lowstate
ros2 topic type /lowstate (看消息类型）
ros2 topic type /lf/lowstate (看消息类型）
ros2 topic hz /lowstate (低频）
ros2 topic hz /lf/lowstate (看消息类型）
ros2 interface show unitree_go/msg/LowState （接口定义的具体数据结构）

具体官方代码实现：
example/src/src/read_low_state.cpp
如果需要执行的话，直接按照官方文档编译后在终端运行

2.1.3 遥控器状态获取

代办：这里需要再执行下
ros2 topic list | grep -i wireless
ros2 topic type /wirelesscontroller (看消息类型）

剩下和之前的一样，有官方例子

2.2.1 运动控制

代办：这里需要再执行下

ros2 topic list | grep -i request
四足狗运动的话题 /api/sport/request
查看接口格式：ros2 toptic info /api/sport/request
查看具体如何定义：ros2 interface show unitree_api/msg/Request

剩下和之前的一样，有官方例子

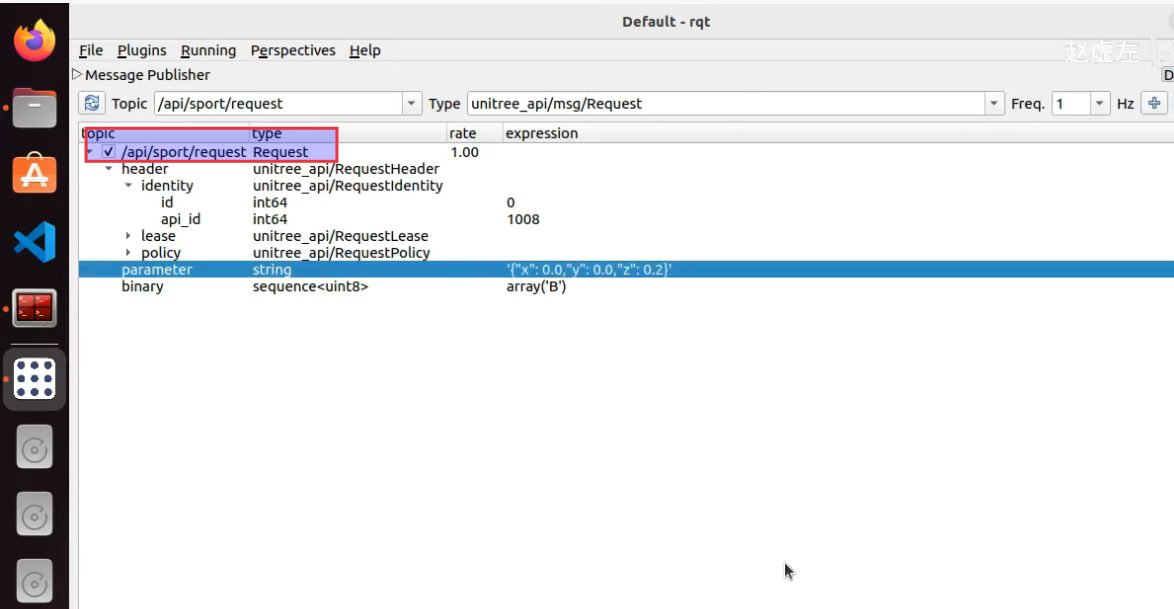

可以 直接使用rqt 来进行发布，写上对应的toptic和角度 ，然后沟上就会自动发布话题
在这里插入图片描述

高层运动控制的完整例程位于：example/src/sport_mode_ctrl.cpp（这里我没找到）

2.2.2 电机控制

代办：这里需要再执行下

ros2 topic type /lowcmd (看消息类型）
运行地层控制服务之前，需确保app上面sport服务关闭

在这里插入图片描述

机器人架空之后，就可以按照下面的源码来进行处理
example/src/src/low_level_ctrl.cpp

恢复，时候，摆到阻尼状态，再到app恢复

3.1.1 键盘控制

这里由于控制比较简单，所以不写c++，写python程序
ros2 pkg create go2_teleop_ctrl_keyboard --build-type ament_python --dependencies rclpy unitree_api --node-name go2_teleop_ctrl_keyboard

python脚本里面，里面多了个子线程步骤，因为需要主线程等待操作

然后编译
在这里插入图片描述
ros2 run go2_teleop_ctrl_keyboard go2_teleop_ctrl_keyboard运行

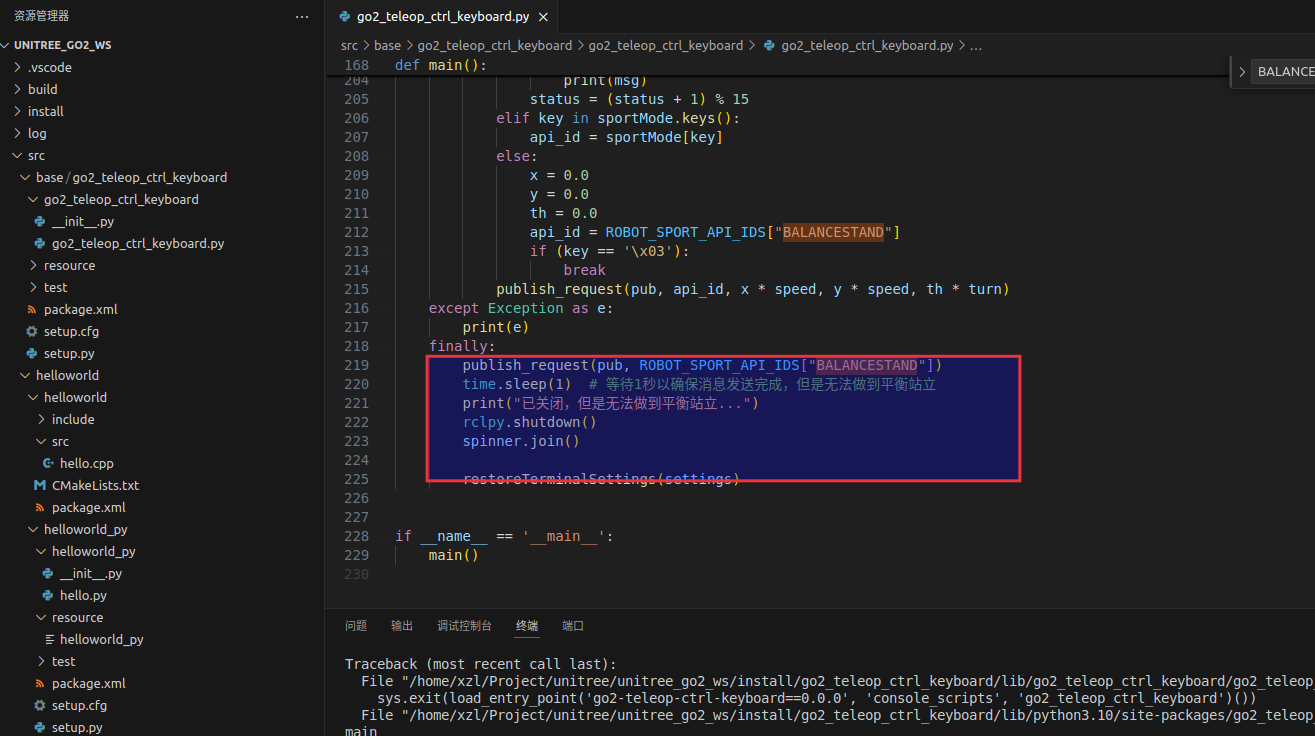

代办：但是直接使用视频中的程序，停止之后无法恢复平衡站立

在这里插入图片描述

3.2.1 Twist消息转换

这个只能实现比较基础的转换，比如线速度和角速度转换
ros2 pkg create go2_twist_bridge --build-type ament_cmake --dependencies rclcpp geometry_msgs unitree_api --node-name twist_bridge
ros2 pkg create go2_twist_bridge_py --build-type ament_python --dependencies rclpy geometry_msgs unitree_api --node-name twist_bridge

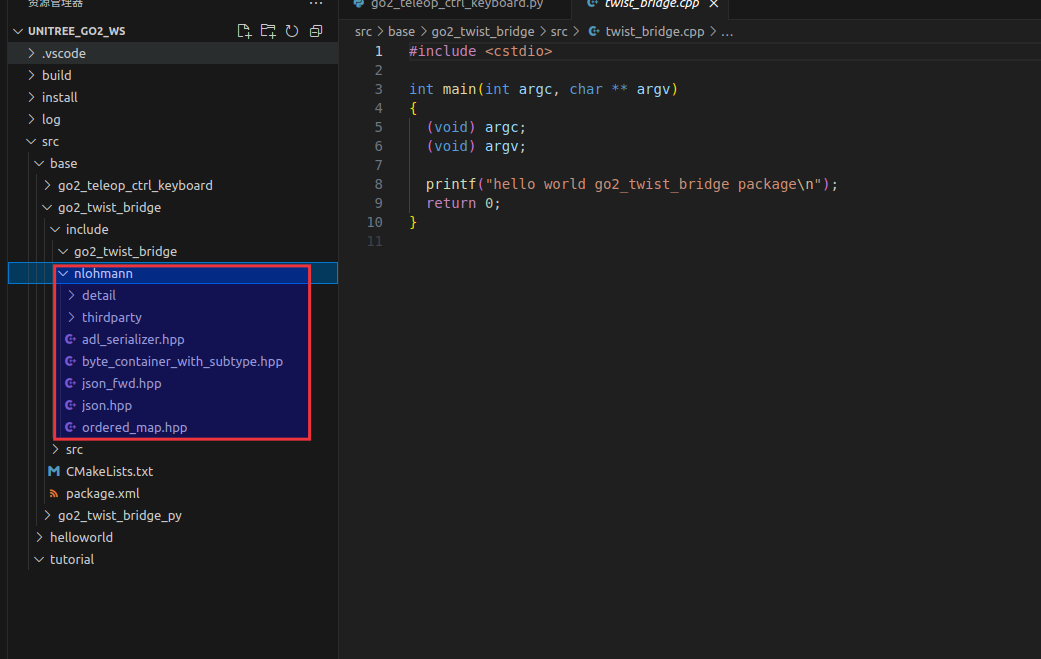

在写这个代码之前，需要将/home/xzl/Project/unitree/unitree_ros2/example/src/include/nlohmann （我的unitree_ros2)目录下的这个include这个目录复制到当前功能包include目录下

在这里插入图片描述

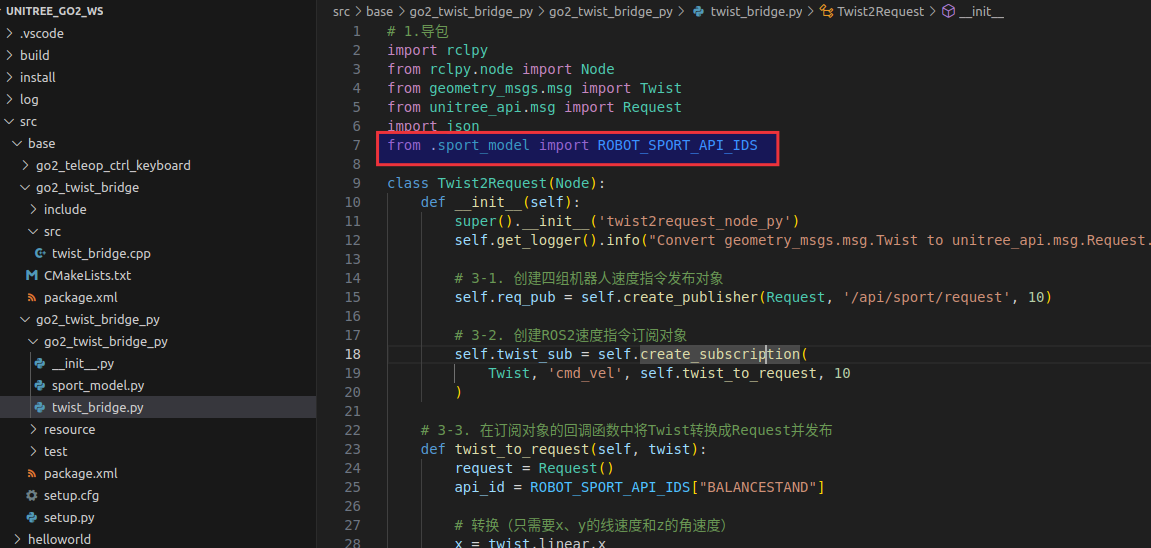

python版本编写时候，注意导包不要忘记.
在这里插入图片描述

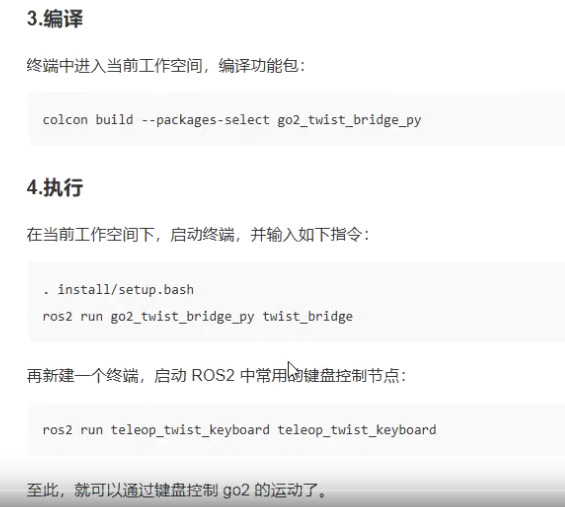

剩余流程差不多

在这里插入图片描述

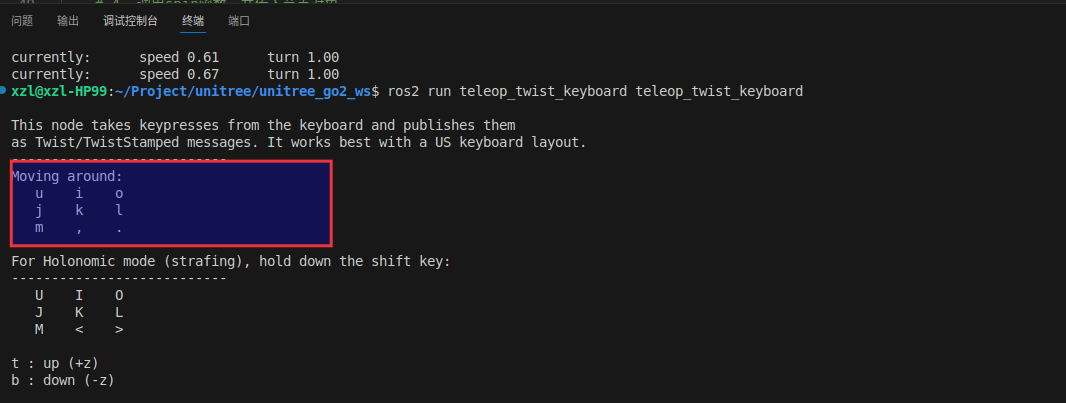

注意使用ros2 原生的这种，使用按键不一样，同时这个速度会非常快，很容易撞倒
在这里插入图片描述

3.3.2 机器人模型可视化

注意的是这里为什么不用官方的，因为官方的下载下来之后，都是用的ros1，不适配ros2，所以必须要改造成ros2的。
https://github.com/unitreerobotics/unitree_ros/tree/master
在这里插入图片描述

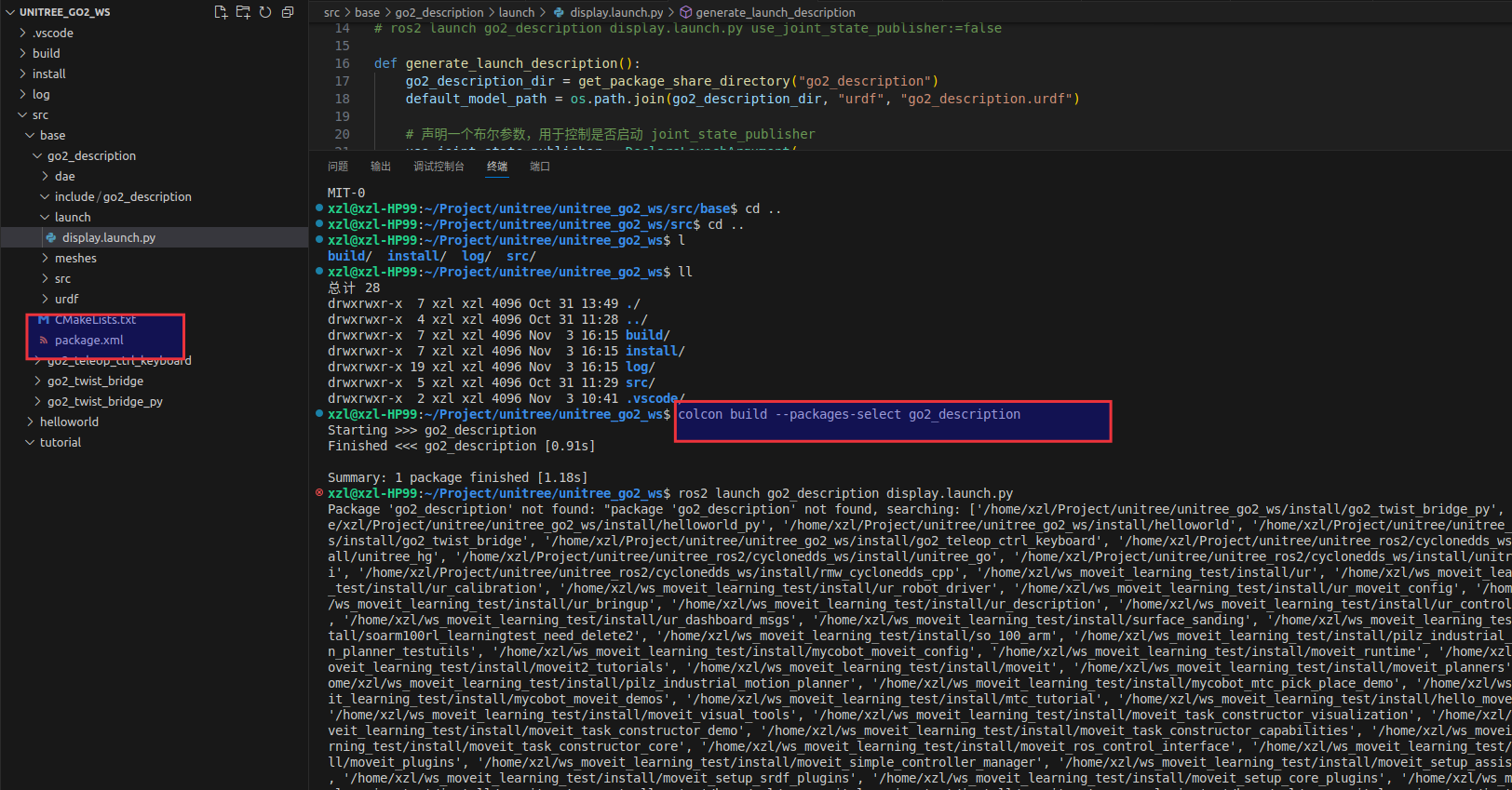

按照教程将cmake和package写好之后，编译，source setup.bash

在这里插入图片描述

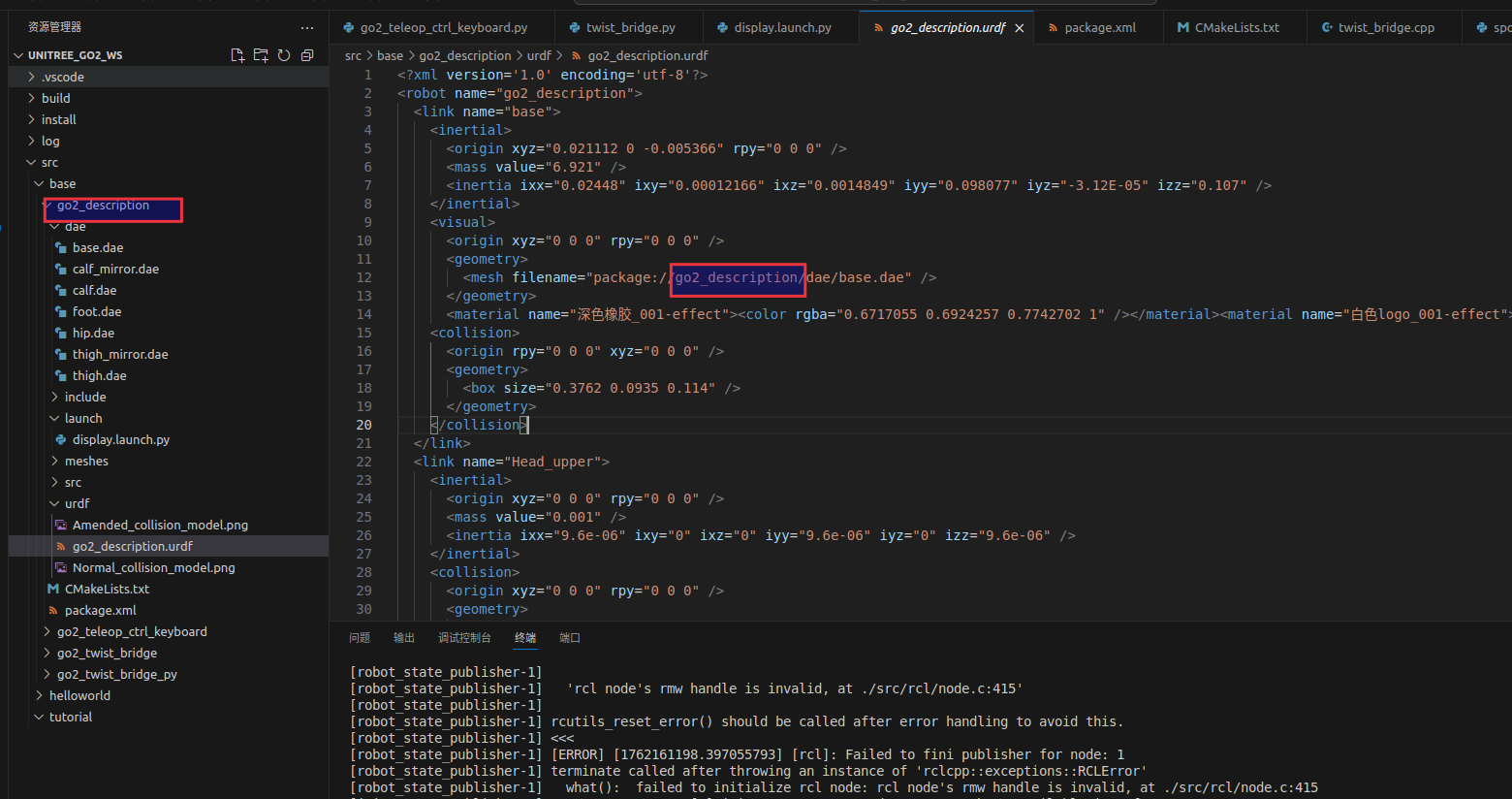

这里有个注意点，包名和官方的urdf要同统一，不然后续所有的urdf都要改
在这里插入图片描述

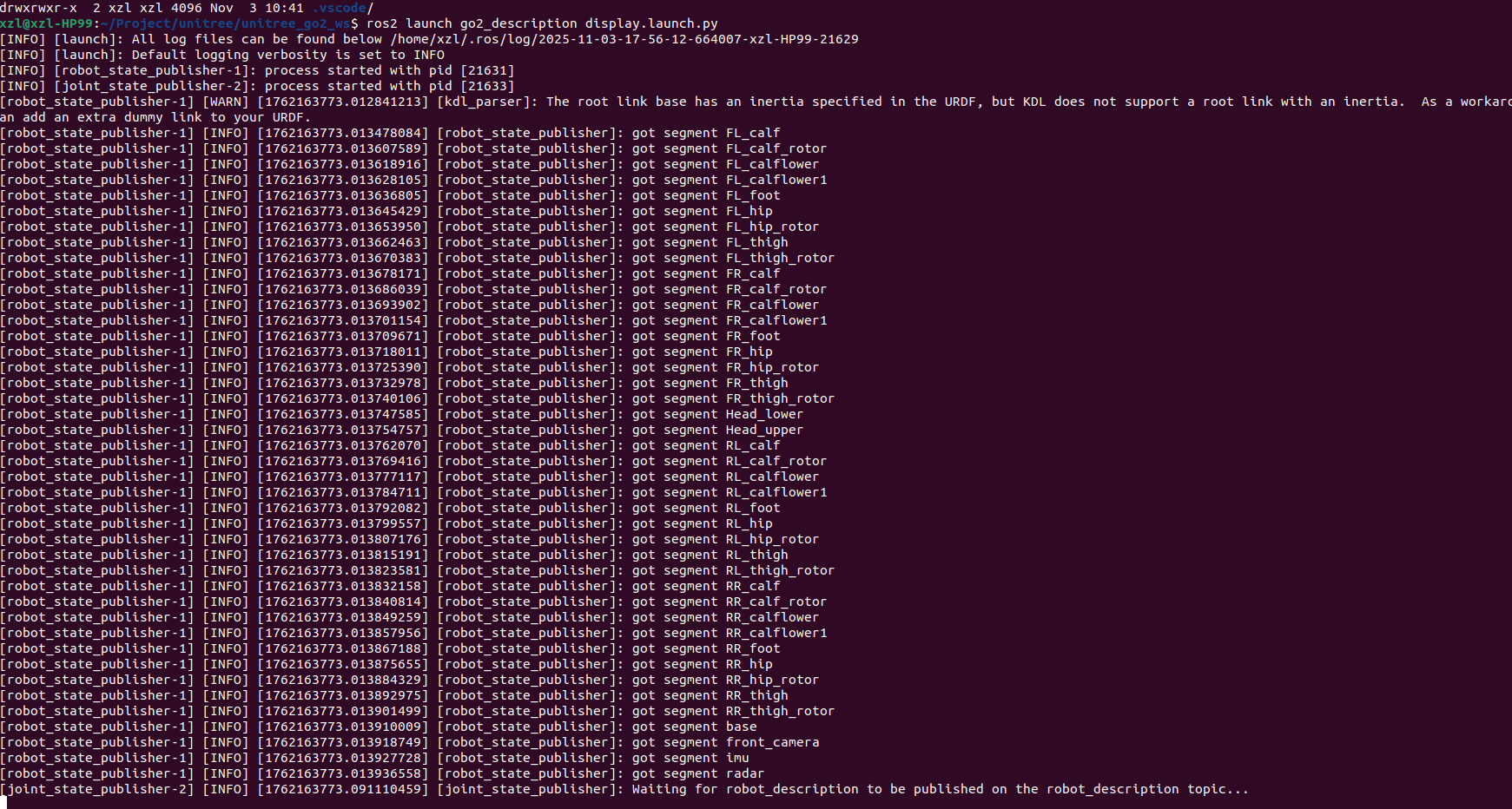

此时如果机器狗没开会报错：
在这里插入图片描述

如果机器狗开了，在终端执行就会这样
在这里插入图片描述

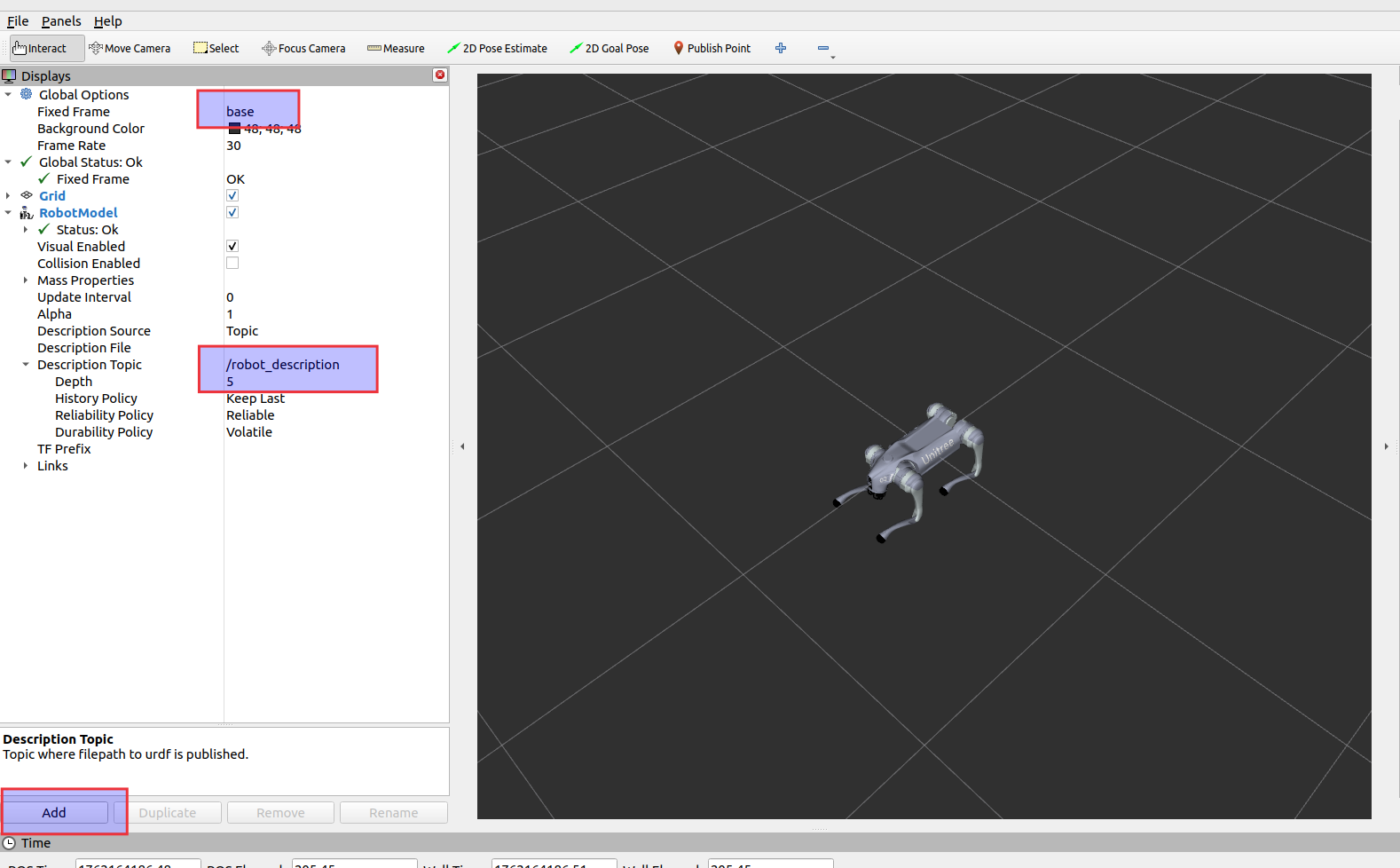

按照视频做到这三项，但是此时模型不完全对在这里插入图片描述

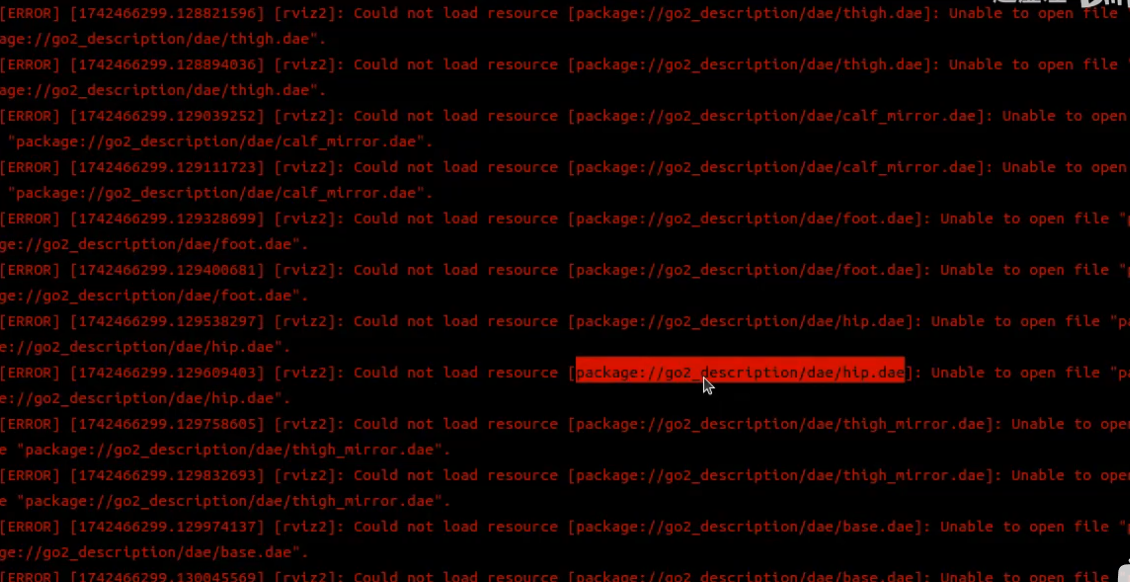

另外要注意如果有如下错，可能是没source 环境setup.bash
在这里插入图片描述

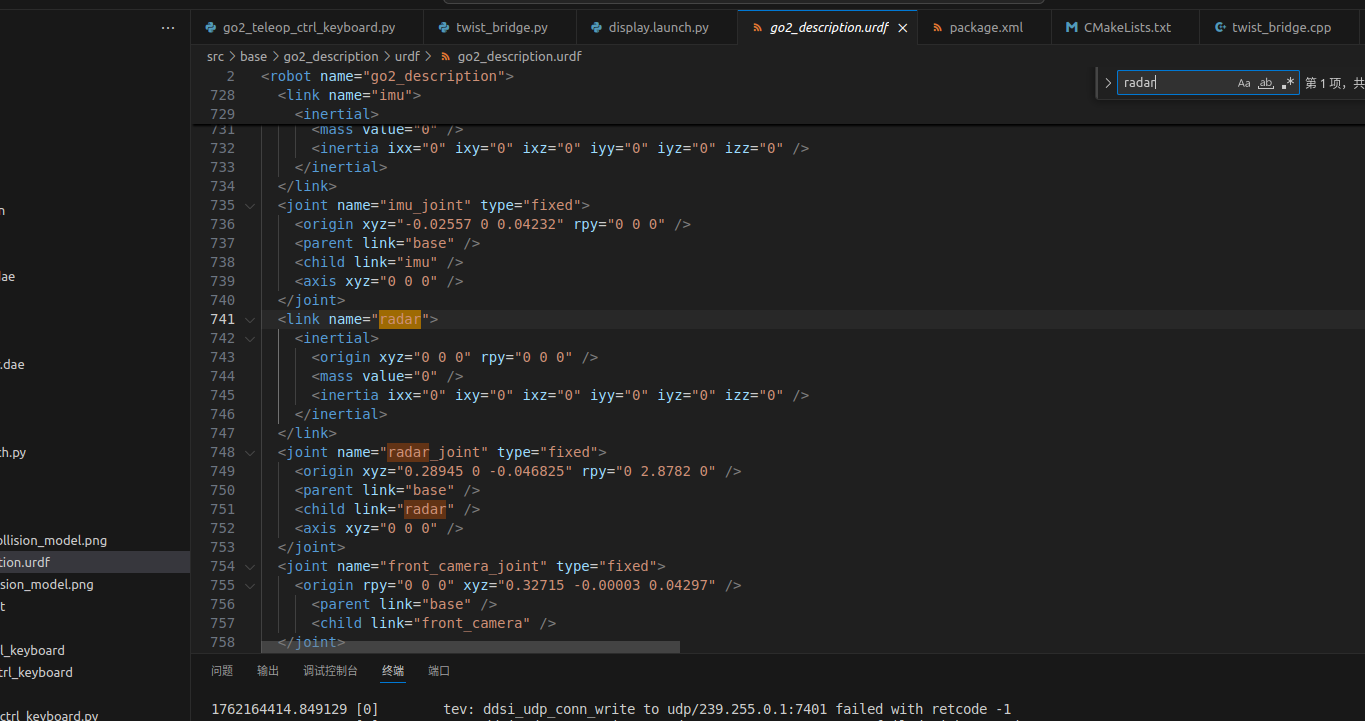

注意上面只解决了go2本体的可视化，但是radar的扫描不显示，因为urdf官方中用的radar，但是ros topic话题中这个radar数据用的base是 utlidar_lidar

在这里插入图片描述

此时可以手动坐标系转换在shell3中加上这个，重映射
ros2 run tf2_ros static_transform_publisher --frame-id radar --child-frame-id utlidar_lidar
在这里插入图片描述

在这里插入图片描述
这里Launch文件为什么需要添加这个额外的参数控制，因为后续这个joint需要其他程序动态发布

在这里插入图片描述

3.4.2## 3.4 机器人驱动包 c++ 机器人驱动包 c++

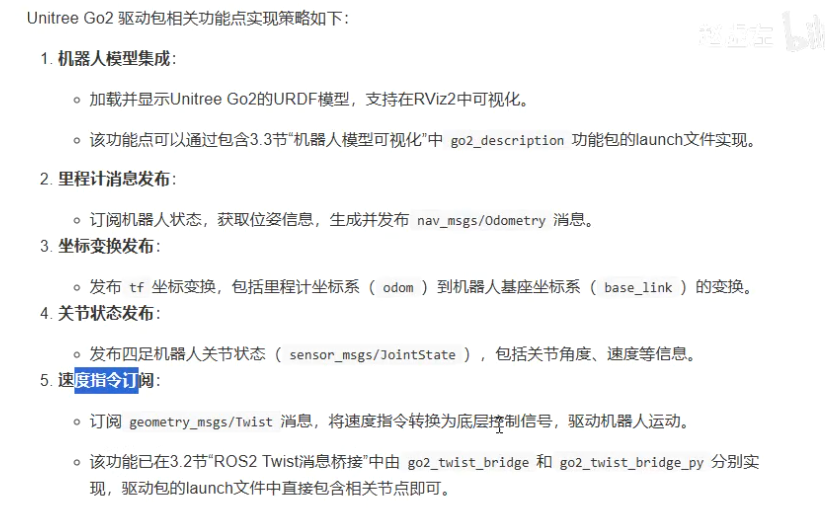

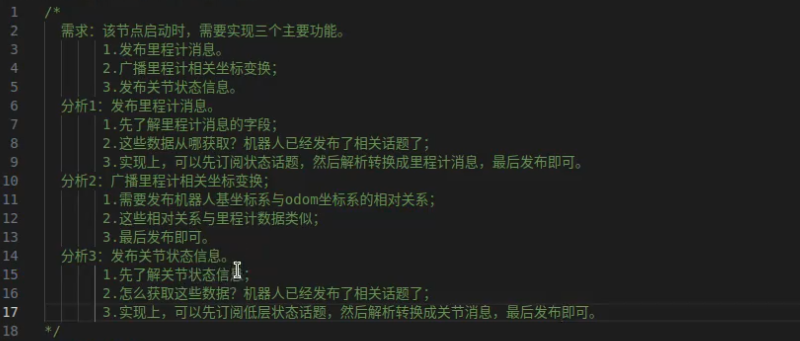

五大功能：
在这里插入图片描述
在这里插入图片描述
上面的需求中，里程计和里程计相关的坐标变换，从sportmodel四足狗发布的话题里面取，关节状态从lowstate话题里面取，然后转换发布出去

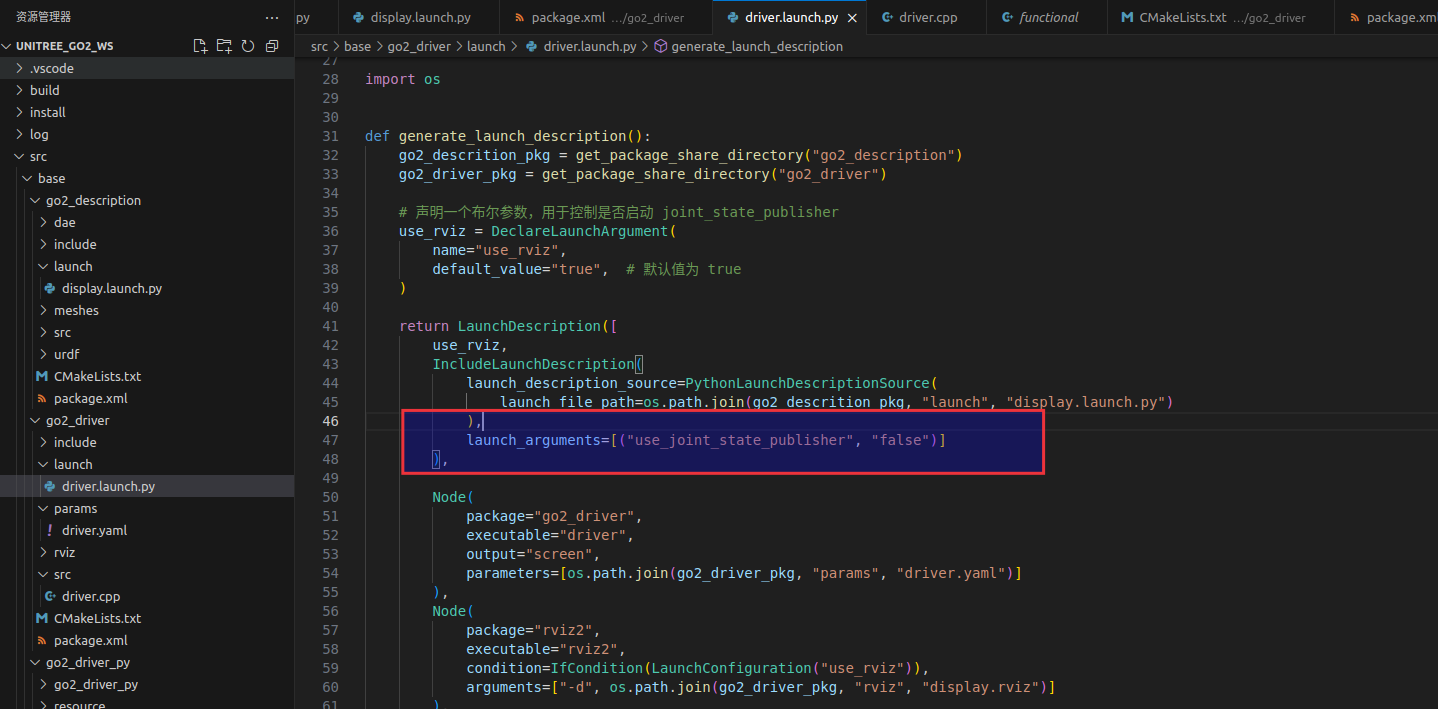

这里补充一点：代码如果没有这个补充参数，发布的时候关节会不停地抖动，此时我们通过godriver重新发布了一个，就不应该使用默认的如下代码红框发布的这个了（就是之前课程讲的四个足半趴状态），所以这里要将其关了
在这里插入图片描述
在这里插入图片描述

创建对应的包

ros2 pkg create go2_driver --build-type ament_cmake --dependencies rclcpp unitree_go sensor_msgs tf2 tf2_ros geometry_msgs nav_msgs --node-name driver
ros2 pkg create go2_driver_py --build-type ament_python --dependencies rclpy unitree_go sensor_msgs tf2_ros geometry_msgs nav_msgs --node-name driver

这里可以自己添加rviz配置，这样每次不用自己手动修改rviz配置，可以在riviz目录下面创建display.rviz

另外launch文件中增加了条件，所以可以使用
ros2 launch go2_driver driver.launch.py use_rviz:=false来不启动rviz

此时想保存rviz配置，报错

在这里插入图片描述
那为什么将rviz2中的Fixed Frame 设置为 odom后，会报以下错误，但是将Fixed Frame 设置为base后雷达点云又显示正常，

【INFO】 【1752416695.855021906】 【rviz】: Message Filter dropping message: frame ‘utlidar_lidar’ at time 1740213107.629 for reason ‘the timestamp on the message is earlier than all the data in the transform cache’

doubao解释：

这个问题的核心原因是 不同坐标系（odom 和 base）的 TF 变换缓存中，时间戳与雷达点云时间戳不匹配，具体分析如下：

1. 为什么 Fixed Frame 设为 base 时正常？

  • base 是机器人的基坐标系（通常与机器人底盘刚性连接），而激光雷达的坐标系 utlidar_lidar 与 base 之间的变换通常是 静态 TF（通过 static_transform_publisher 发布，比如 base → radar → utlidar_lidar 的固定关系）。
  • 静态 TF 的特点是：一旦发布，会被 TF 缓存长期保存（默认缓存时间较长），且时间戳通常会被强制设为当前时间（如果加了 --use-current-time 参数）。
  • 因此，当 Fixed Frame 为 base 时，RViz 只需要 base 到 utlidar_lidar 的静态 TF 变换，而这个变换的时间戳始终是“有效”的（与点云时间戳的偏差较小，或静态 TF 被长期缓存），所以点云能正常显示。

2. 为什么 Fixed Frame 设为 odom 时出错？

  • odom 是里程计坐标系，它与 base 之间的变换是 动态 TF（由里程计节点实时发布，比如 odom → base 的变换，随机器人运动不断更新）。
  • 动态 TF 的时间戳是 实时更新的（与机器人运动同步），且 TF 缓存默认只保留最近一段时间的数据（比如几秒到十几秒）。
  • 当雷达点云的时间戳 远早于 odom → base 动态 TF 的时间戳 时（比如点云时间戳是 1740213107，而 odom 到 base 的 TF 时间戳已经是 1752416695），RViz 无法在 TF 缓存中找到“点云时间戳对应的 odom → base → utlidar_lidar 完整变换链”，因此会报错并丢弃点云。

根本原因总结

  • 雷达点云的时间戳 严重滞后于系统当前时间（从报错看，点云时间戳 1740213107 比 RViz 运行时间 1752416695 早了很久，可能是雷达内部时钟未同步或驱动时间戳设置错误）。
  • 当 Fixed Frame 为 odom 时，必须依赖 动态更新的 odom → base 变换，而这个变换的时间戳是“最新的”，与滞后的点云时间戳无法匹配。
  • 当 Fixed Frame 为 base 时，仅依赖 静态的 base → utlidar_lidar 变换，静态 TF 时间戳通常被强制为当前时间，因此即使点云滞后，也能找到匹配的变换。

解决方法（针对真实环境）

1. 优先解决雷达时间戳滞后问题
  • 检查雷达驱动时间戳：确保雷达点云的 header.stamp 使用 系统当前时间（而非雷达内部时钟，可能未同步）。
    在雷达驱动代码中强制覆盖时间戳：
    // 发布点云前，用ROS节点的当前时间更新时间戳
cloud_msg.header.stamp = this->now();  // this 是当前ROS节点
pointcloud_pub->publish(cloud_msg);
  • 确保系统时间同步：通过 NTP 同步所有设备（雷达、机器人主控、上位机）的系统时间，避免时间戳偏差过大（具体操作见前文）。
2. 优化动态 TF 的缓存策略
  • 增加动态 TF（odom → base）的发布频率，确保 TF 缓存中始终有“较新”的变换数据。
  • 在 RViz 中调大 TF Cache Time（例如设为 60s），允许缓存更早的动态 TF 变换，适应轻微的时间戳滞后。
    操作：RViz → Displays → Global Options → TF Cache Time → 改为 60.0。
3. 验证 TF 变换链的完整性

通过 ros2 topic echo /tf 检查：

  • odom → base 的变换是否存在，且时间戳是否为 当前时间（与系统时间 date 对比，偏差应小于 1s）。
  • base → radar → utlidar_lidar 的静态变换是否存在，时间戳是否正常（建议加 --use-current-time 参数）。

通过以上步骤，先解决雷达时间戳滞后问题，再确保 TF 变换链的时间戳匹配，即可在 Fixed Frame 设为 odom 时正常显示点云。

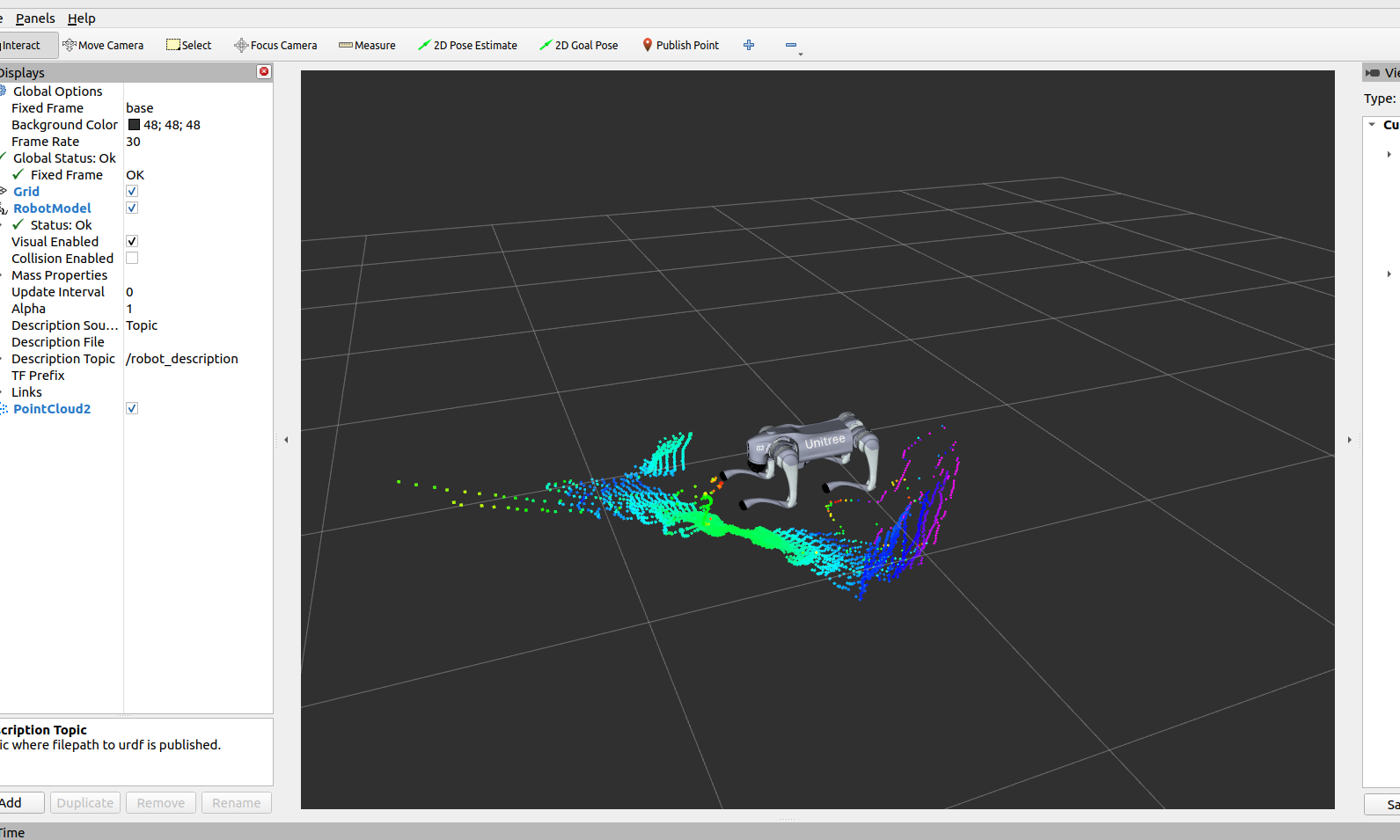

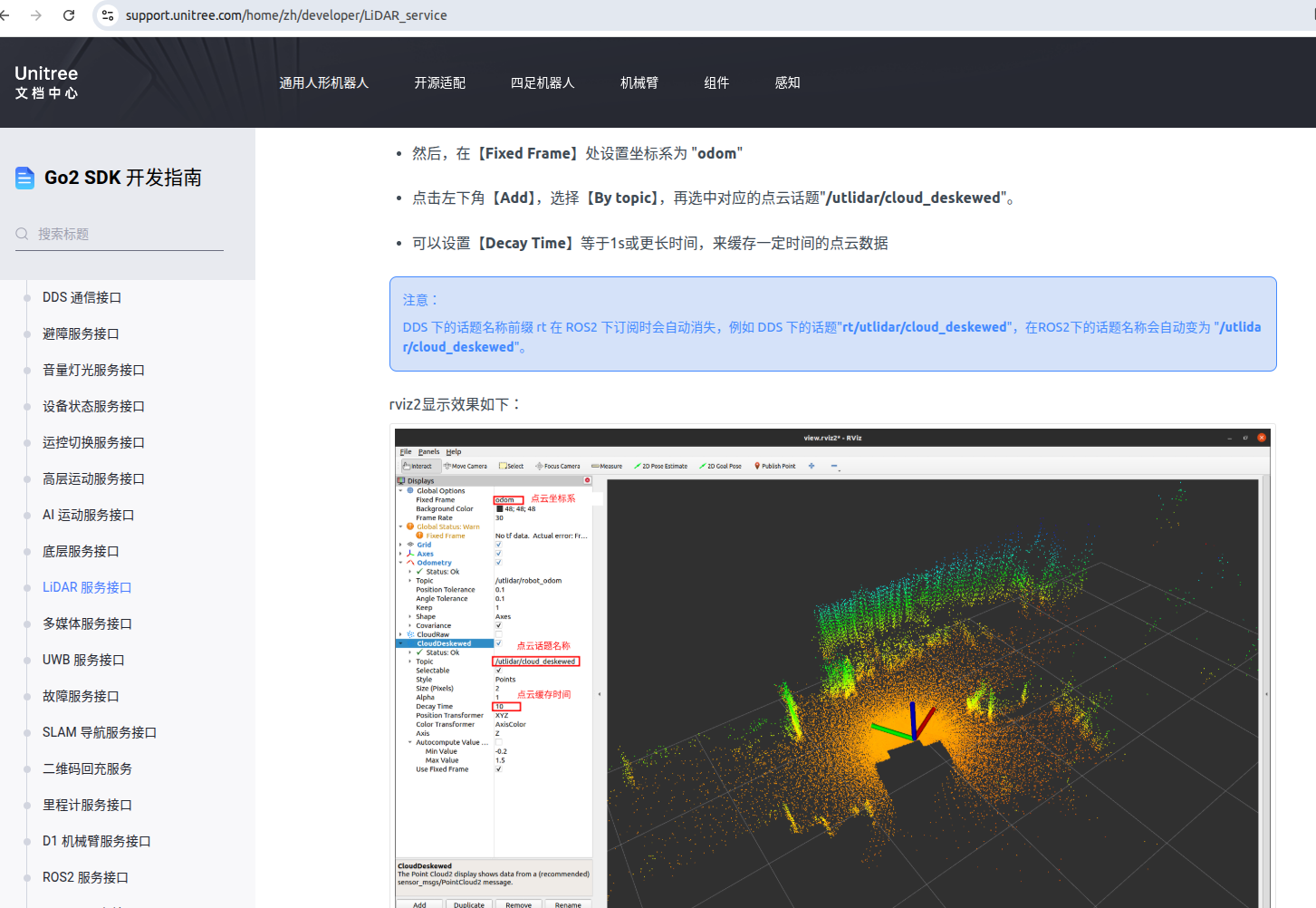

这里我没使用上面的解决步骤来解决rviz的可视化，使用unitree官方的其他话题来显示点云信息。

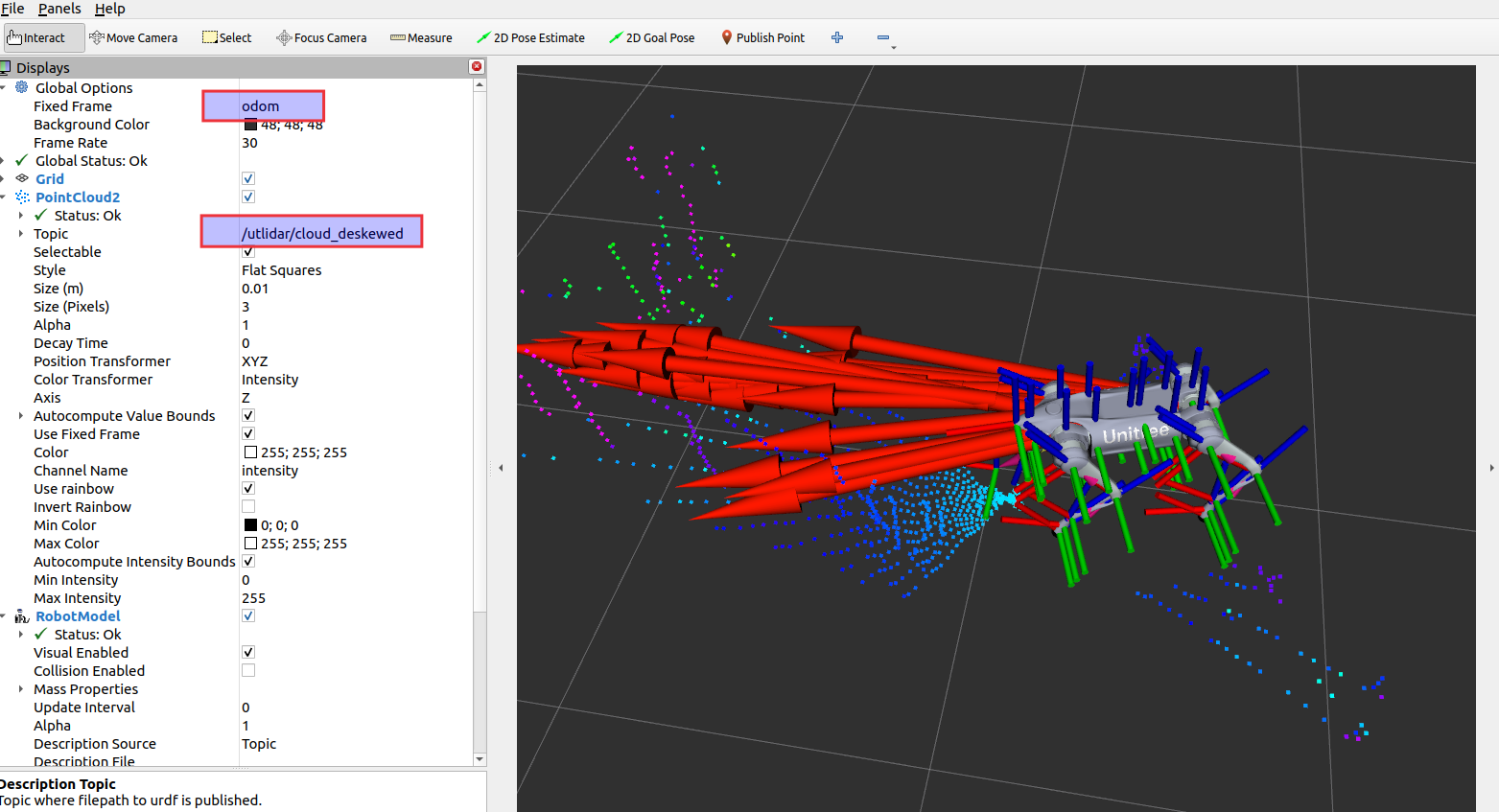

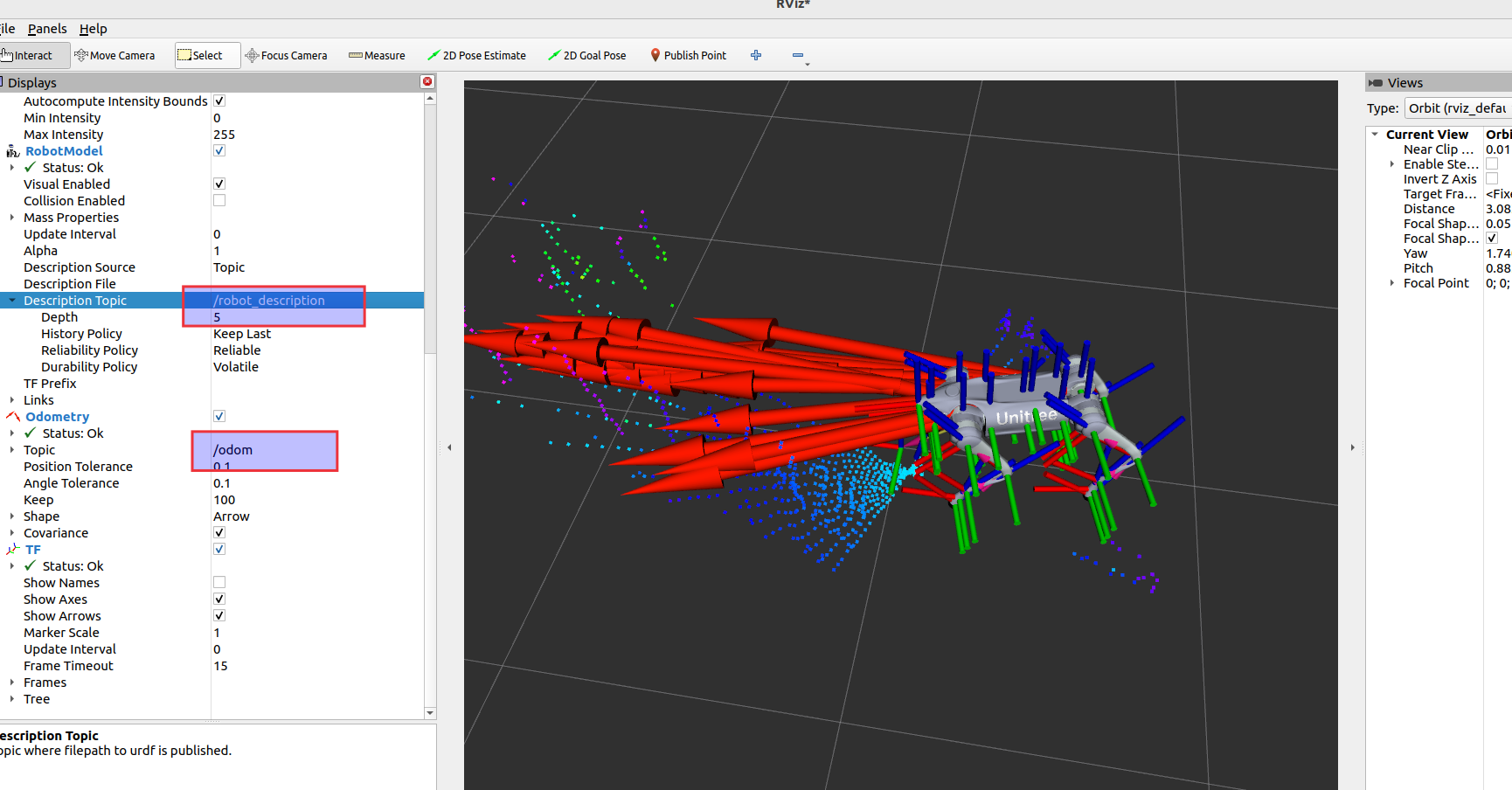

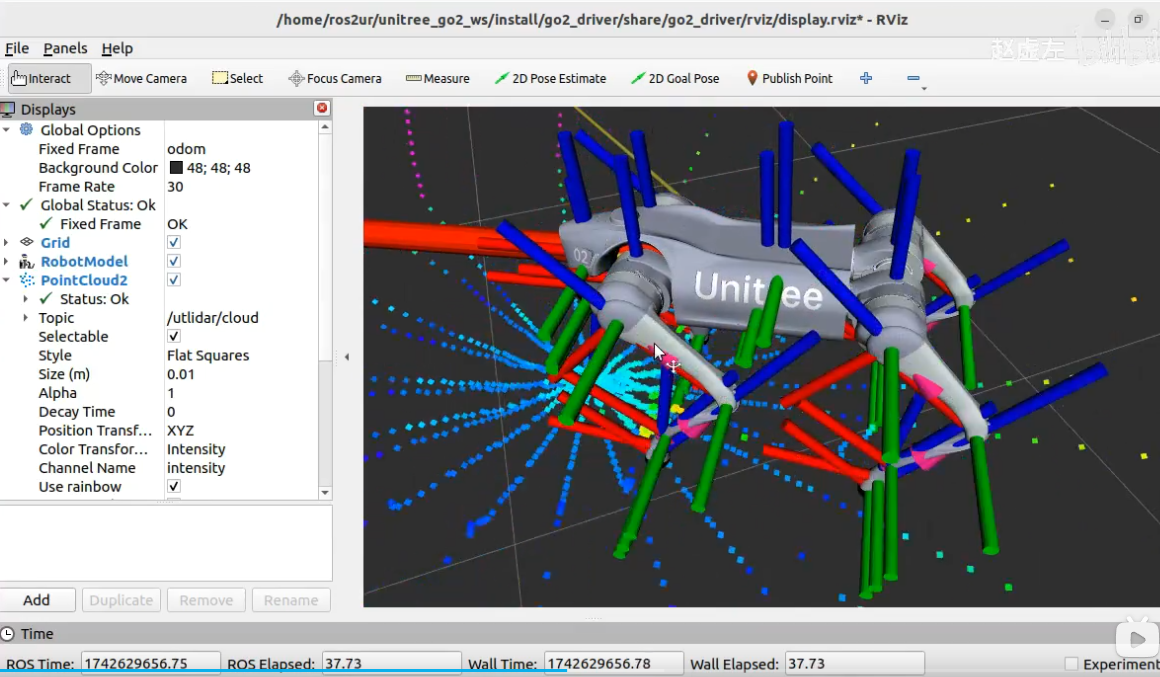

具体配置如下：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
搞好之后保存到这里，重新编译就可以，后面就不用单独再开rviz了
在这里插入图片描述
代办：

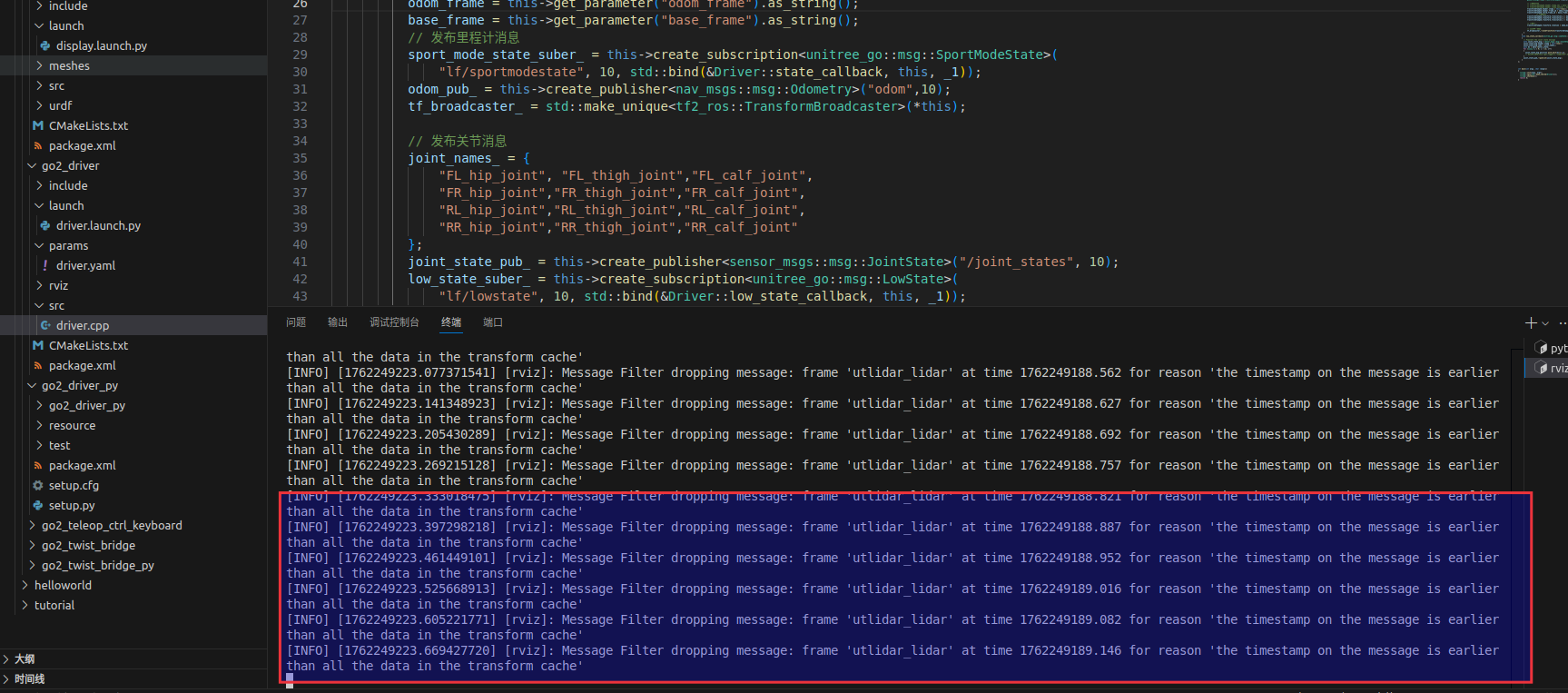

但是时间长了之后还是会报错，说帧数饱满了

在这里插入图片描述
[INFO] [1762252280.016273967] [rviz]: Message Filter dropping message: frame ‘base_link’ at time 1762252245.246 for reason 'discarding message because the queue is full

ros2 launch go2_driver driver.launch.py 启动即可同步相应姿态数据

3.4.3 机器人驱动包 python

未看呢,后续更新

4 通信例程

为了实现topic,service,action三种级别代码的编写

在这里插入图片描述

未看呢,后续更新

5 go2_ros2_sdk 非官方sdk开发使用

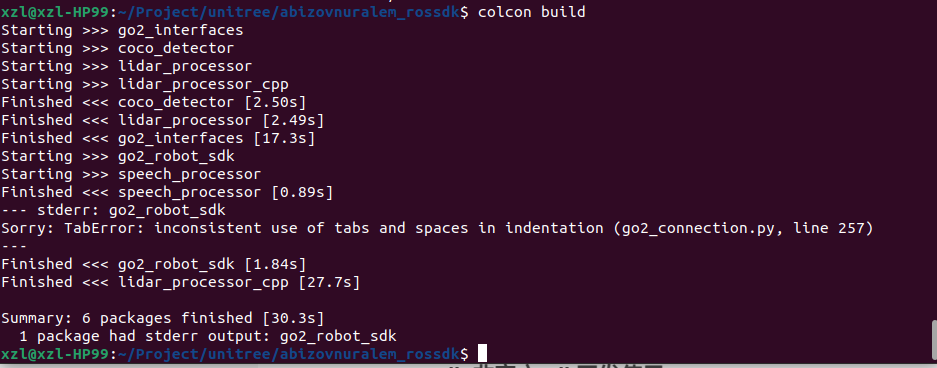

依赖安装好了，直接编译会报错：

在这里插入图片描述

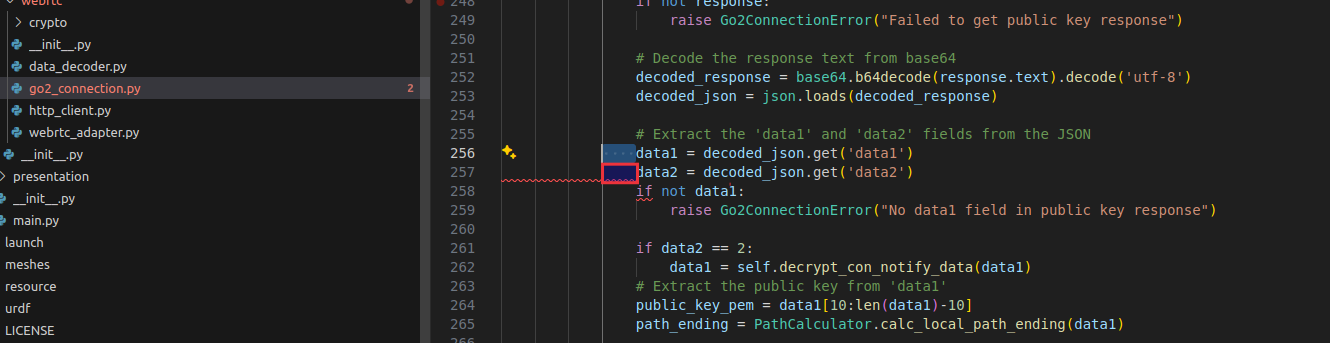

将源代码文件，红框这里改成4个空格子，保持一致

在这里插入图片描述
按照文档连接报错：
在这里插入图片描述
原因是foxglove_bridge没装，ros-humble-slam-toolbox/ros-humble-nav2-bringup，这里出现这种原因就是
rosdep install --from-paths src --ignore-src -r -y 这个命令当时没在src上级目录执行安装

此时可以进行webrtc开发

其他博客，发现要使用cyclonedds进行开发，需升级，具体见其他博客社区legion1581作者，2024/11/21 20:03:14发言，需启用二次开发才行

在这里插入图片描述

代办：这个社区里面有foxglove和另外一款可视化工具非常不错。

社区讲解的如何保存地图：
在这里插入图片描述

具体建图步骤可以看这个
https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Application%20Cases/oanvadg/inoaadg_0016.html

https://github.com/SteveMacenski/slam_toolbox

这里可以添加插件

在这里插入图片描述

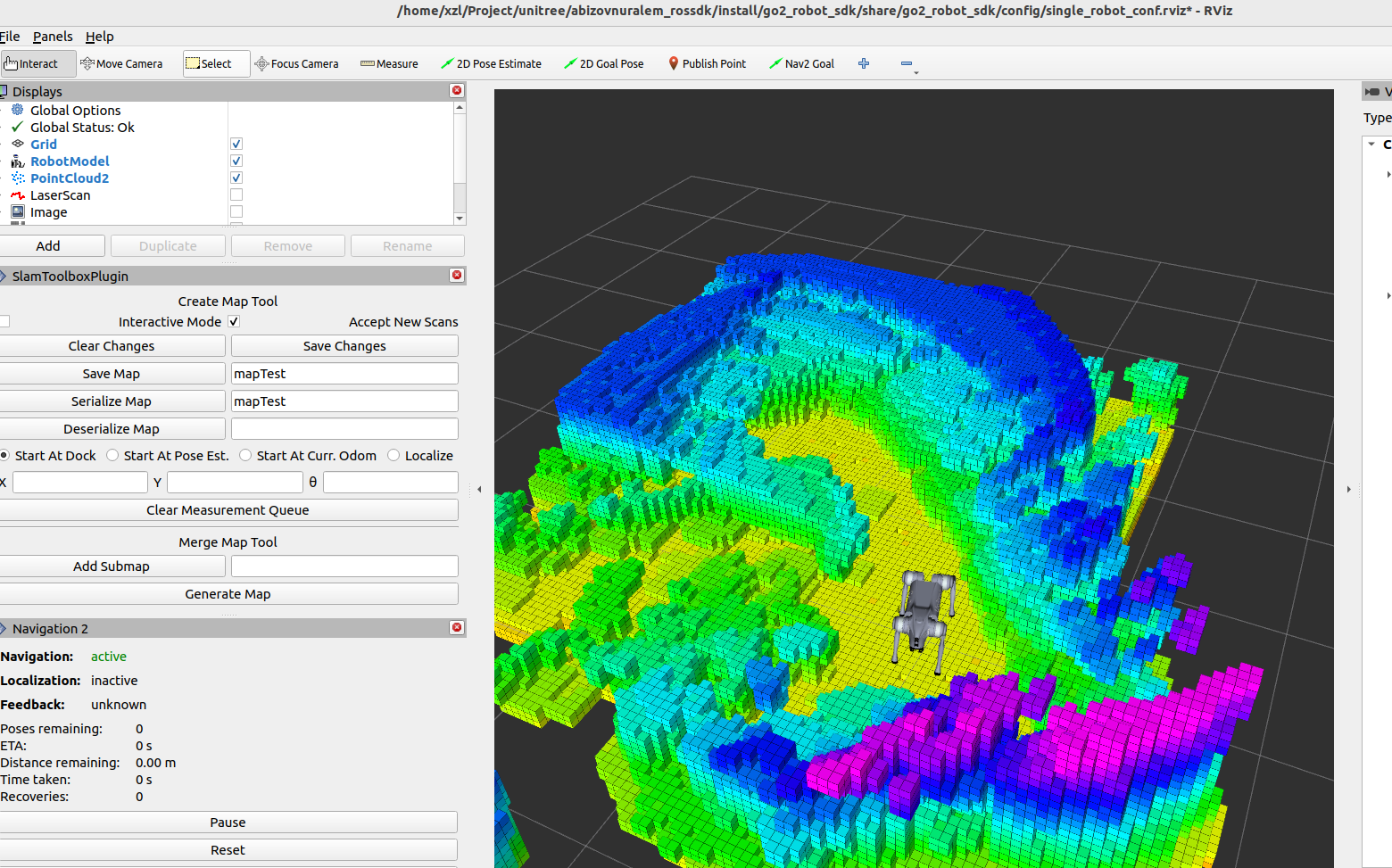

成功建图

在这里插入图片描述
