在ue5中，让一个机械臂动起来（二）动画蓝图之间的通信

引言

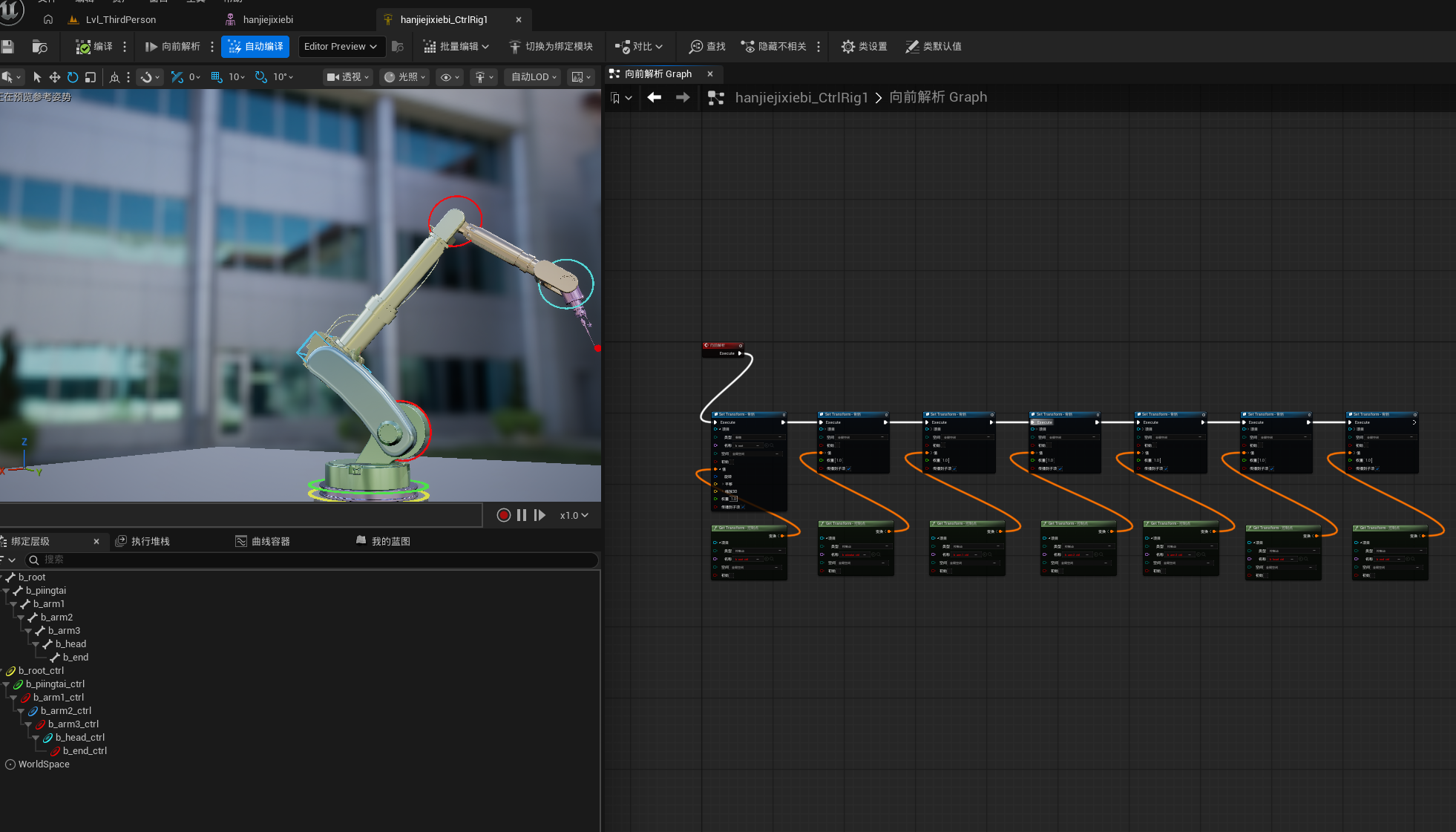

通过第一阶段的控制点于机械臂的绑定之后
在这里插入图片描述

现在要做的就是需要让你的输入和绑定之间的模型通信，就是让你输出内容转化为模型的输入

核心概念

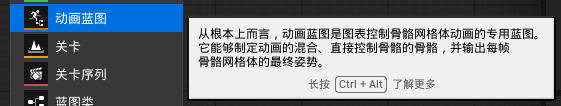

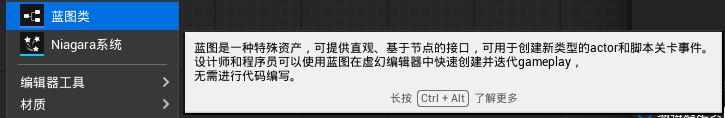

动态蓝图
在这里插入图片描述

技术实现

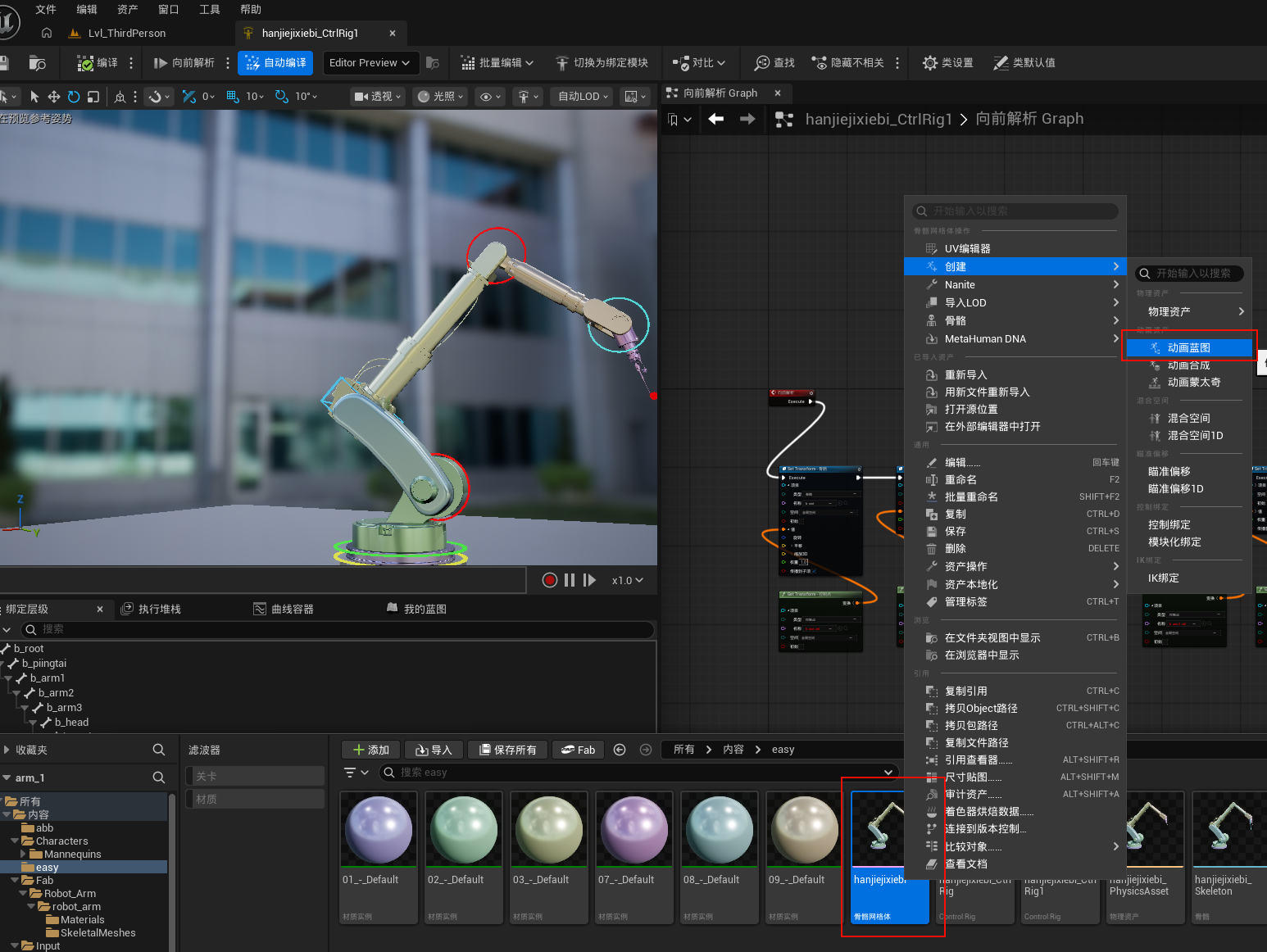

1.ctrl+空格调出内容侧滑菜单，选中老朋友骨骼网络体，右键菜单栏
新建动态蓝图
在这里插入图片描述

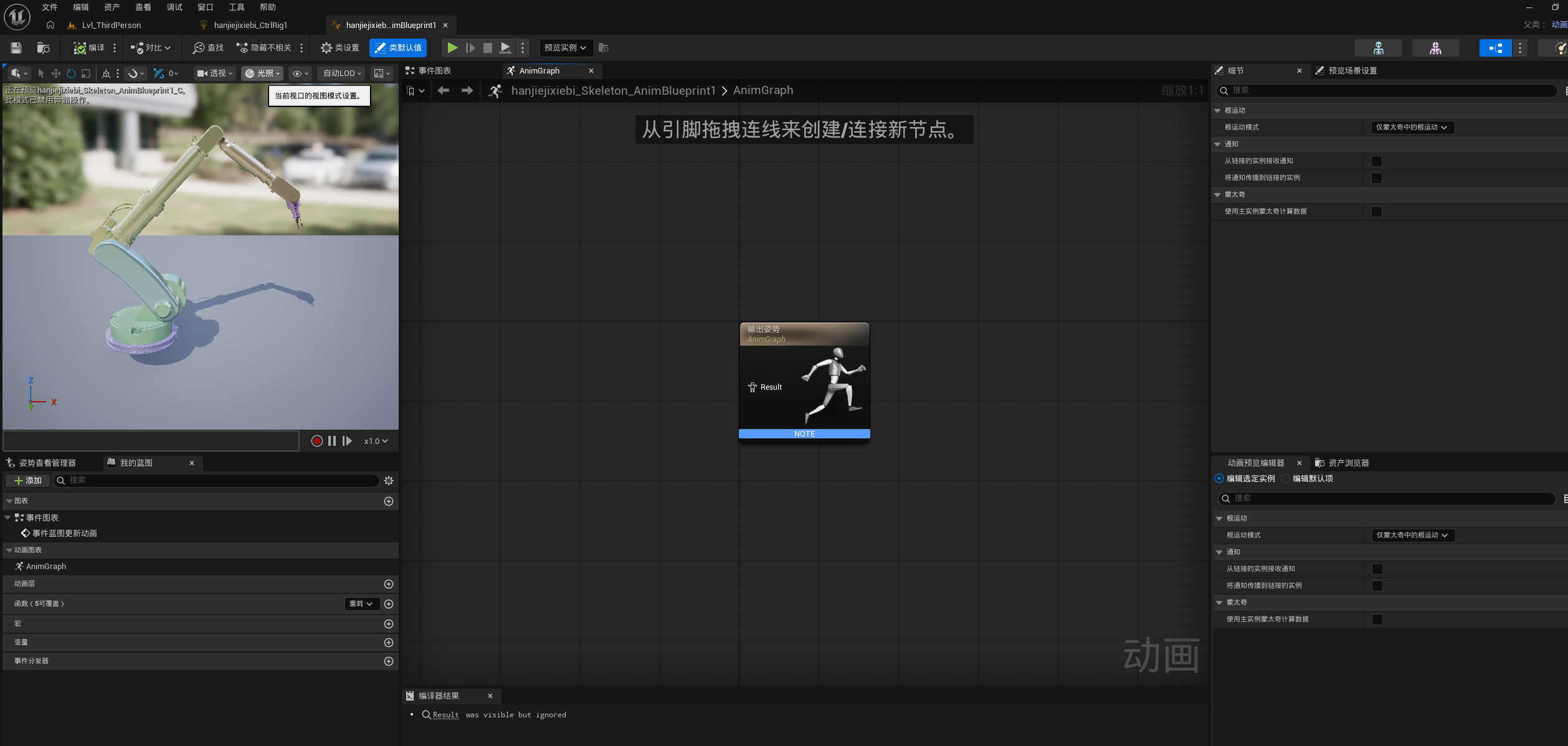

我这里也是新建了一个，本身我就有一个，不必在意。双击进入。

页面显示如图

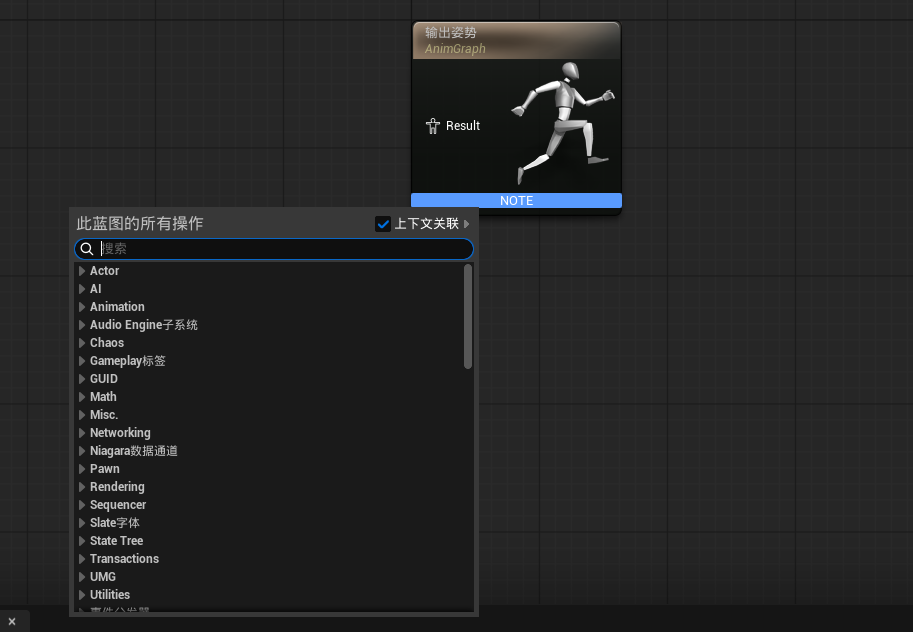

2.在中间的空白处，右键新建一个control rig的节点，用来链接动画蓝图。

在这里插入图片描述

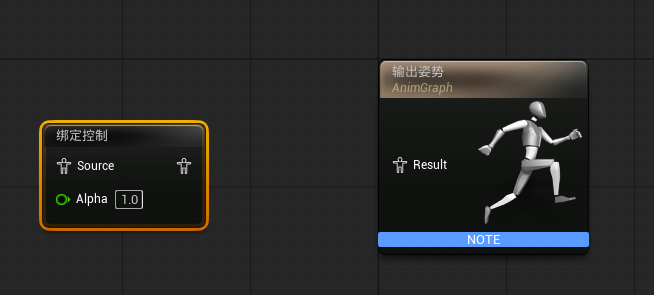

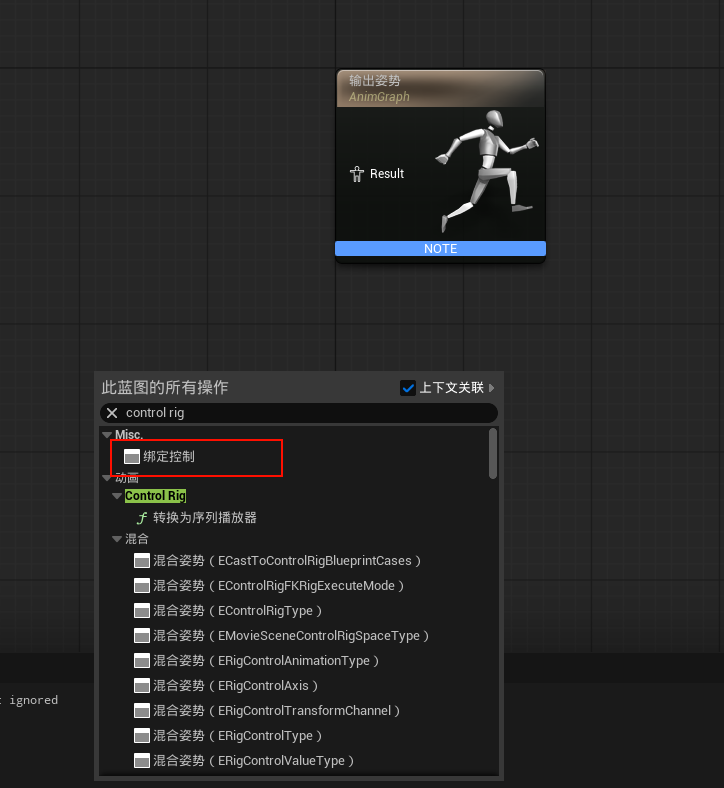

3.搜索control rig ，点击，添加到页面。
如图
在这里插入图片描述

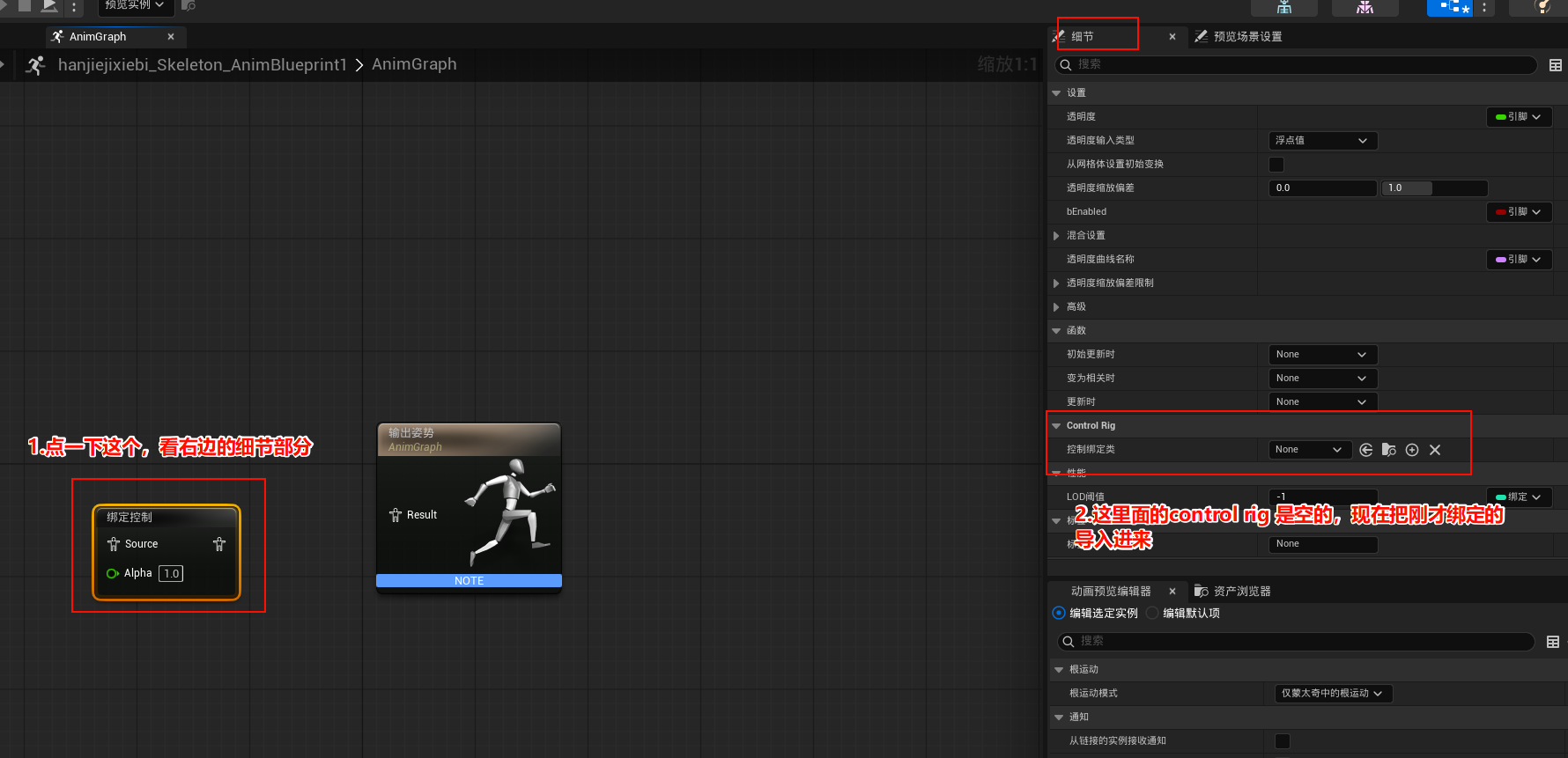

4.添加进来之后，点击绑定控制。把第一阶段创建的control rig给导入进来。

在这里插入图片描述

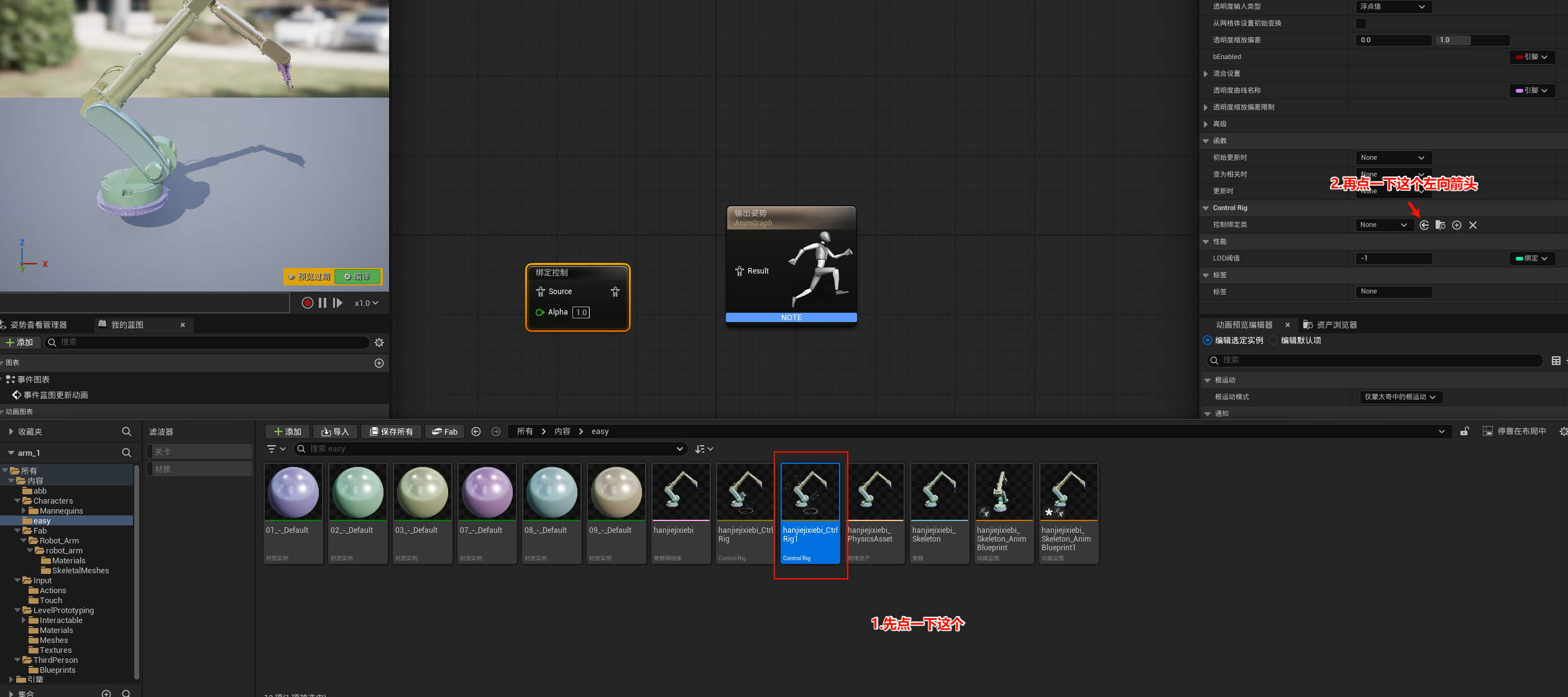

5.导入control rig。打开内容侧滑菜单，然后点一下我们刚才创建的control rig。然后在control rig中点那个图中的导入箭头

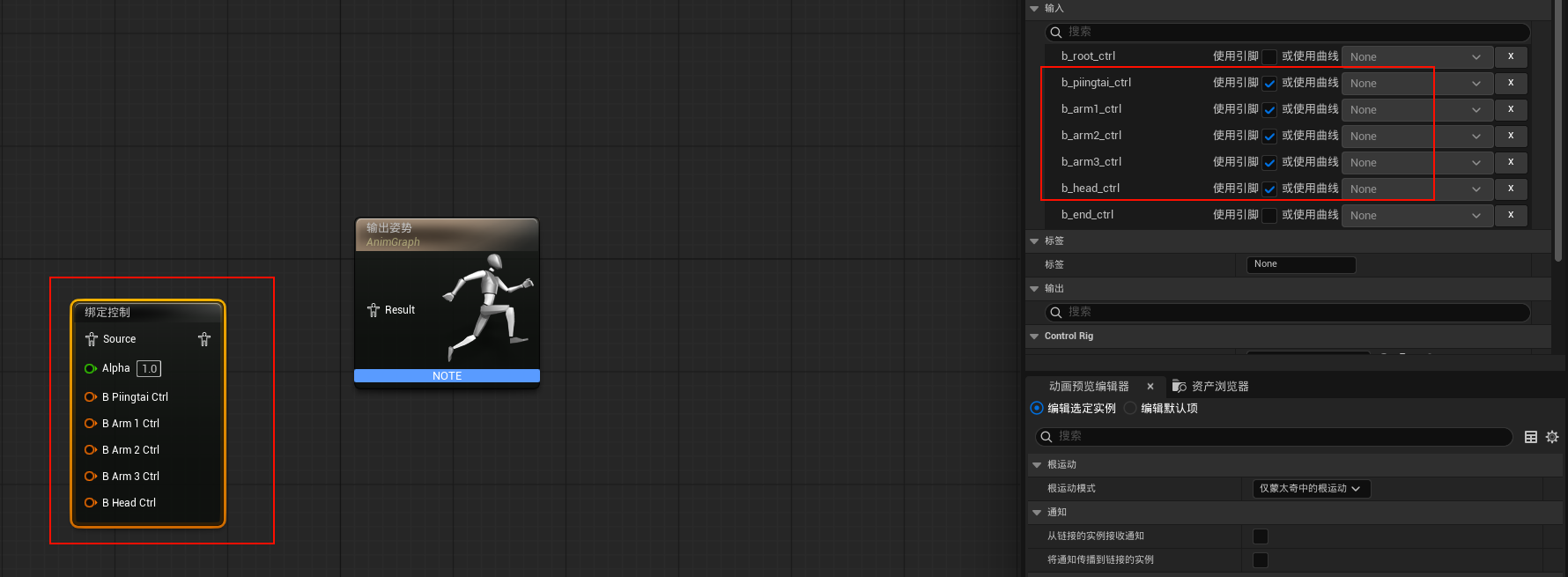

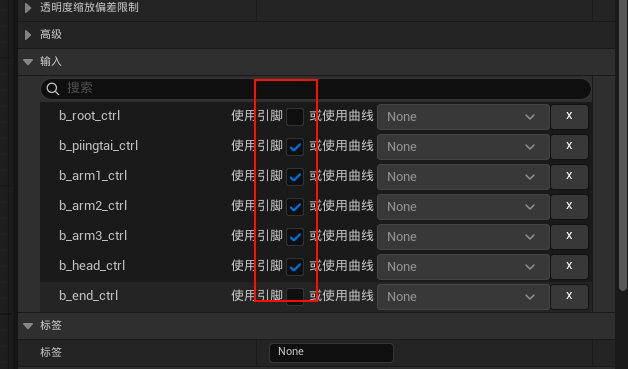

6.control rig的配置的控制点就进来了，然后选择你要需要控制节点，一般都是全选
我这里根据原视频一样了。
只控制几个东西
在这里插入图片描述
你勾了几个，左边的控制就会多几个出来。
每多一个勾就是一个transform,就是多一个变换。如下图所示。

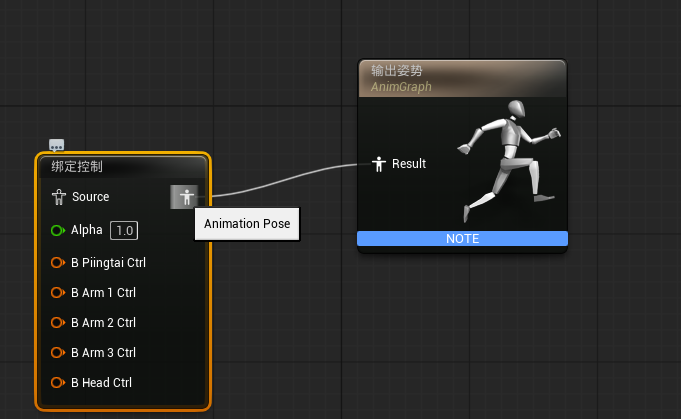

7.然后选择你链接绑定控制这个窗和输出姿势这个窗。
这里的窗，
专业的叫法是——节点。
在这里插入图片描述

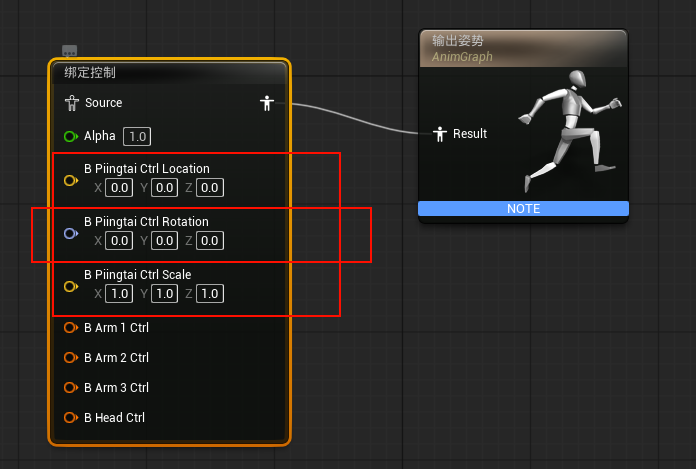

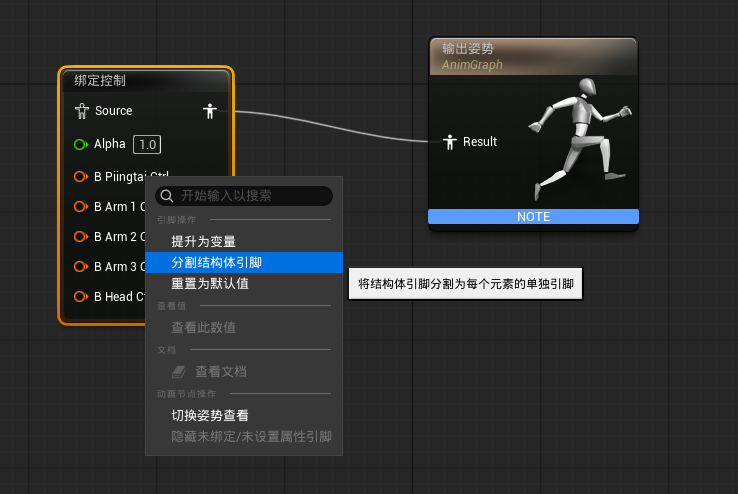

8.先B Pingtai_ctrl 为例子，点击一下他，右键选择分割结构体引脚。
就是把他原来的整体变成三维的方向xyz轴上。

得到如图的结果，里面切成了如下图的location(位置)、rotation（旋转）和 scale（大小）。
在这里插入图片描述
我们机械臂的移动和控制应该是选择旋转rotation的。所以要调整旋转，其他两个不动

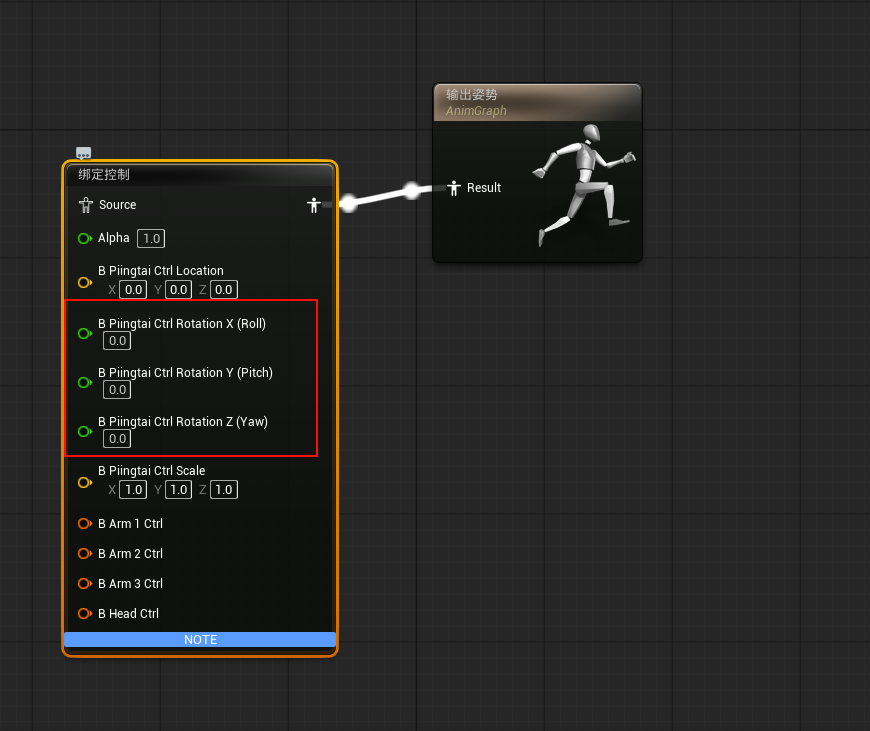

然后呢，我们又要去切分旋转的引脚，点击右键再次分割结构体的引脚。切割如下面的图

在这里插入图片描述
得到了三个方向的旋转，那么我们要考虑怎么旋转吧

8.然后现在开始设置变量。

这个项目中的机械臂的一个关节转动
他其实是在一个面上转动的
不是3个维度
是一个维度的

这个机械臂每一个关节或者说每一个骨骼体的控制节点
都是在一个维度上。但是我们的坐标是三维的

所以我们在一个变换中，只需要设置关节需要转动的方向的变量**

也就是说

我们需要控制一个角度就行了，也就是这个维度这个平面里面移动的角度就行了

这里涉及到一些知识

有点难懂，仔细看，多看两遍。看不懂的话，去看看那个up的视频

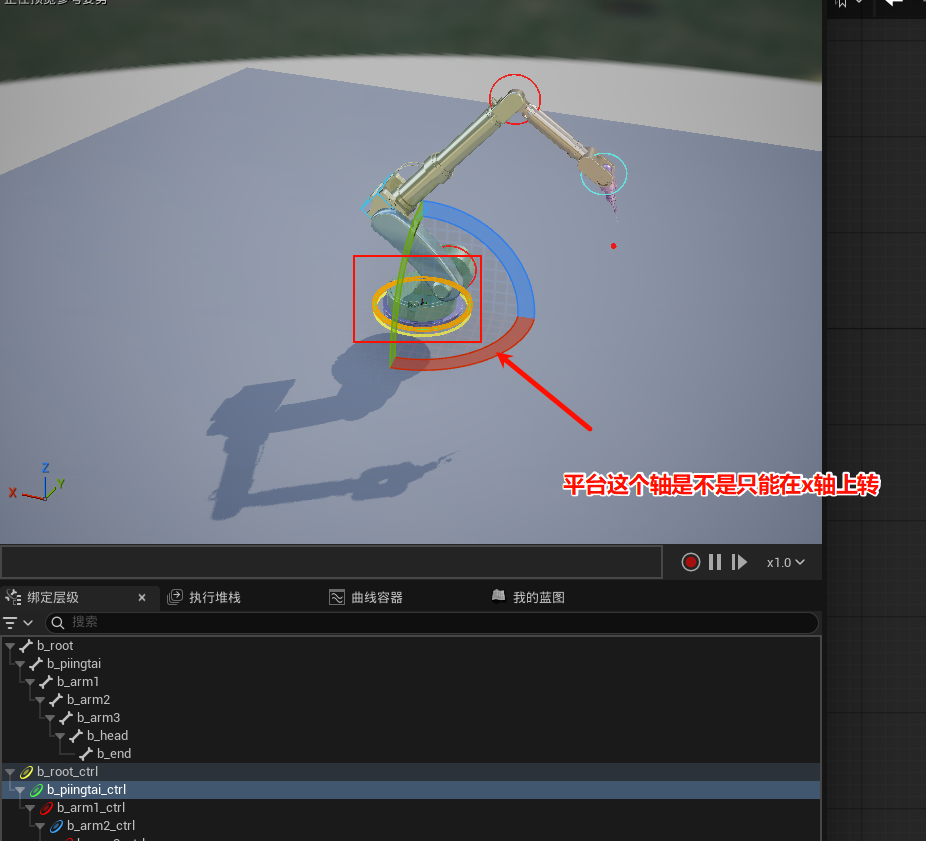

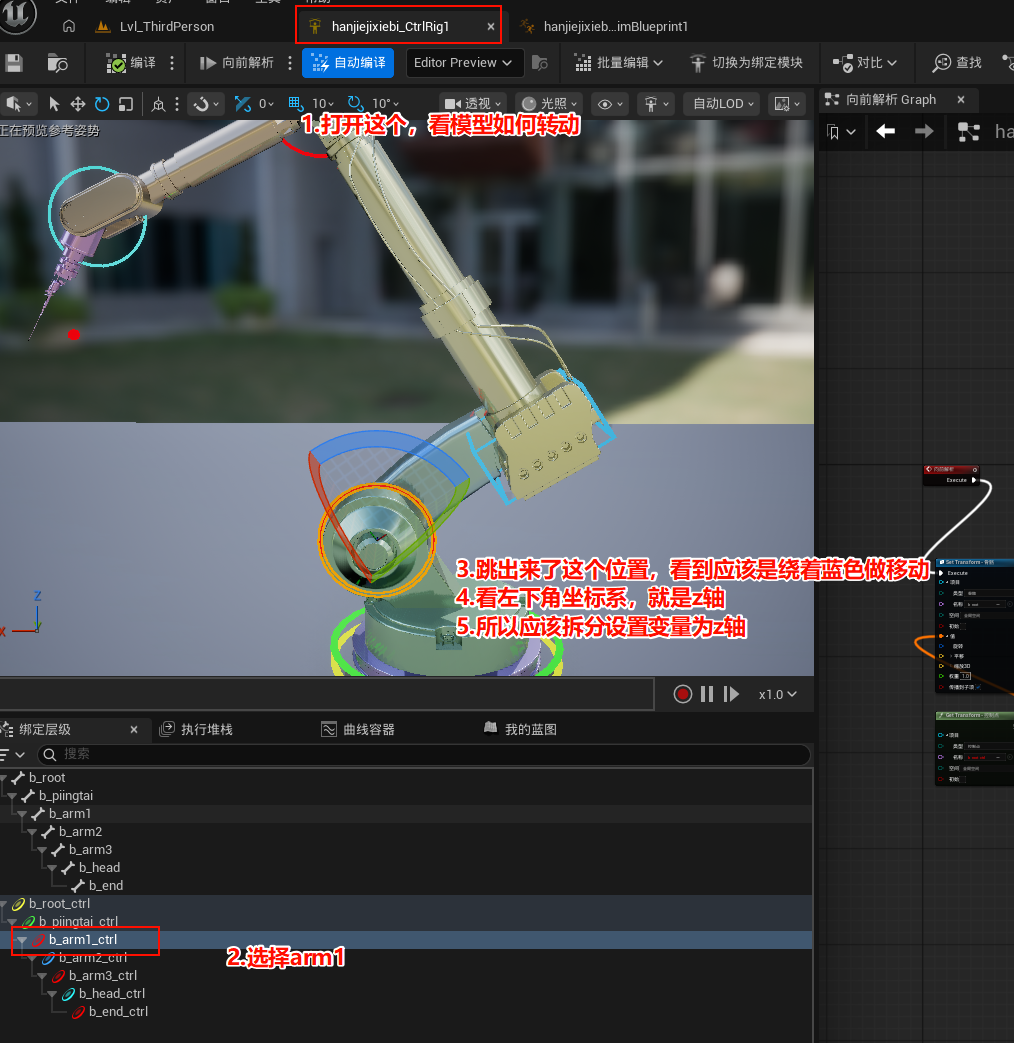

所以说，我们切换到刚才的创建的control rig文件去看一下这个pingtai _ctrl 平台的这个骨骼怎么控制的。

在这里插入图片描述
9.他这个平台的底座是不是只能在x轴，你可以看一下图片中的左下角的坐标系是怎么标定的，红色是x轴

所以我们选择把平台的控制点的输入变量为rotaion中的x轴，也是roll。

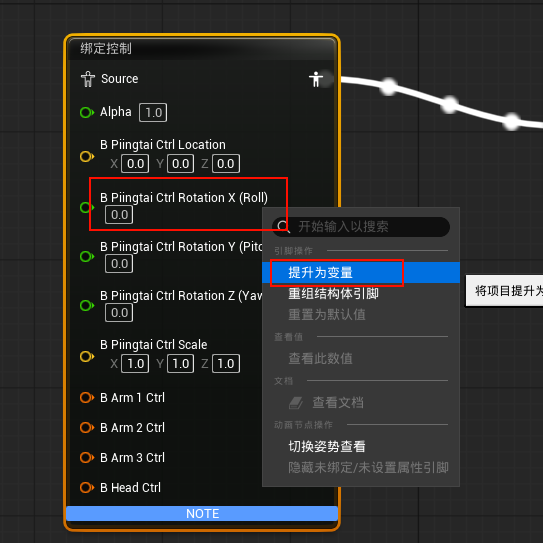

选择x轴，右键选择提升为变量

在这里插入图片描述

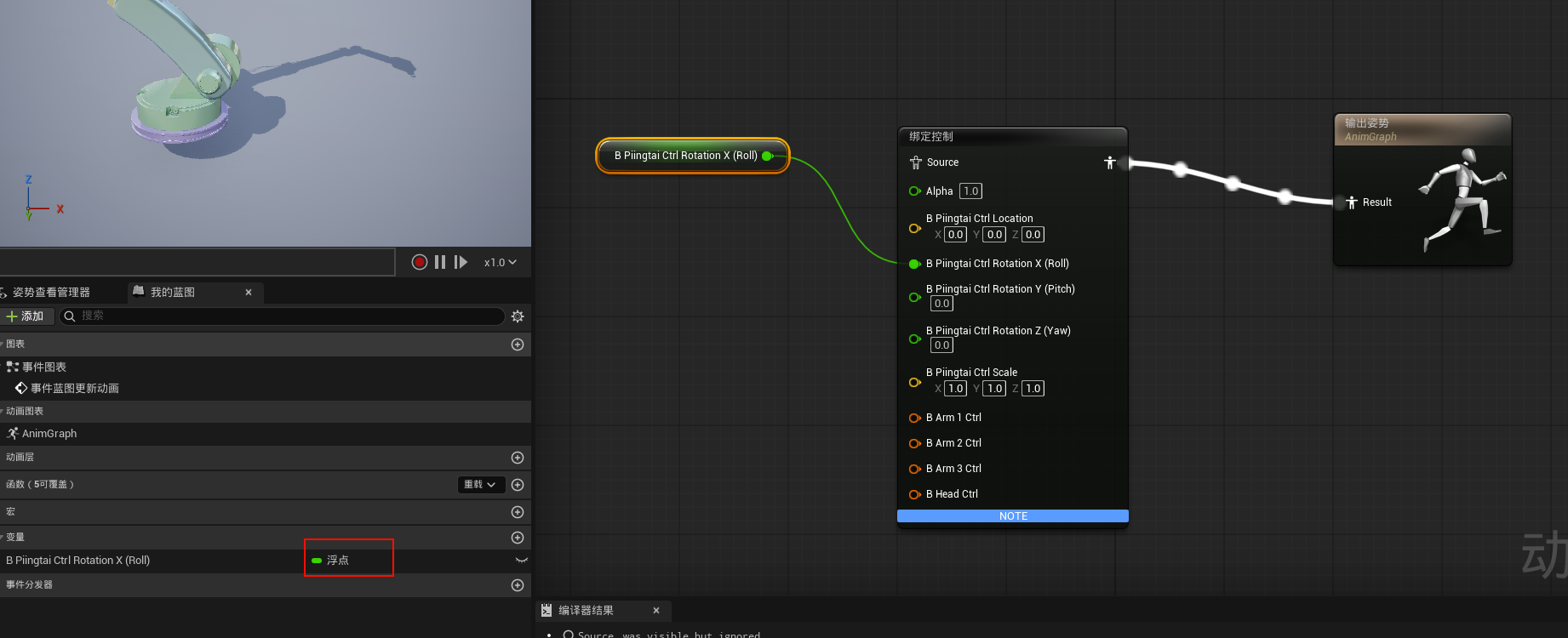

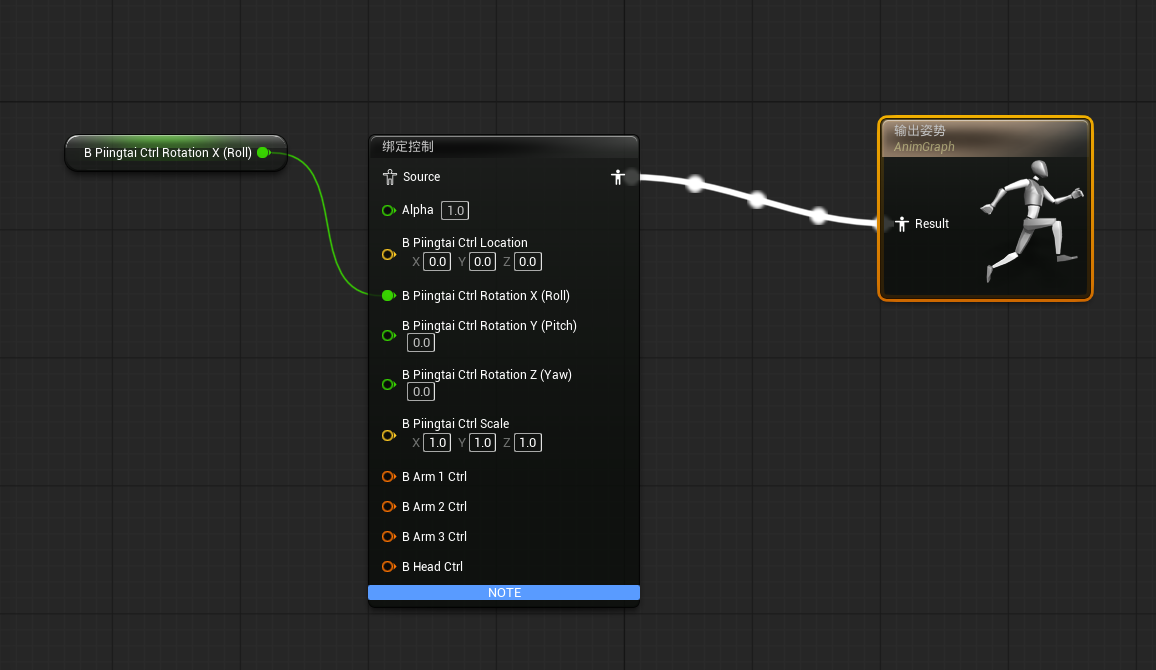

显示如下所示图：x轴为平台的变量了，也就是输入一个x轴的值，平台的控制节点得到值，这个控制节点绑定了平台的骨骼网络，就能动起来。

10.这个时候看到左下角的变量框，改一下数据类型，数据类型就是浮点型。如下图所示。
在这里插入图片描述
11.这里的一个关节的变量设置好了。
那么怎么看，是否能够操作了呢
简单的方法就是

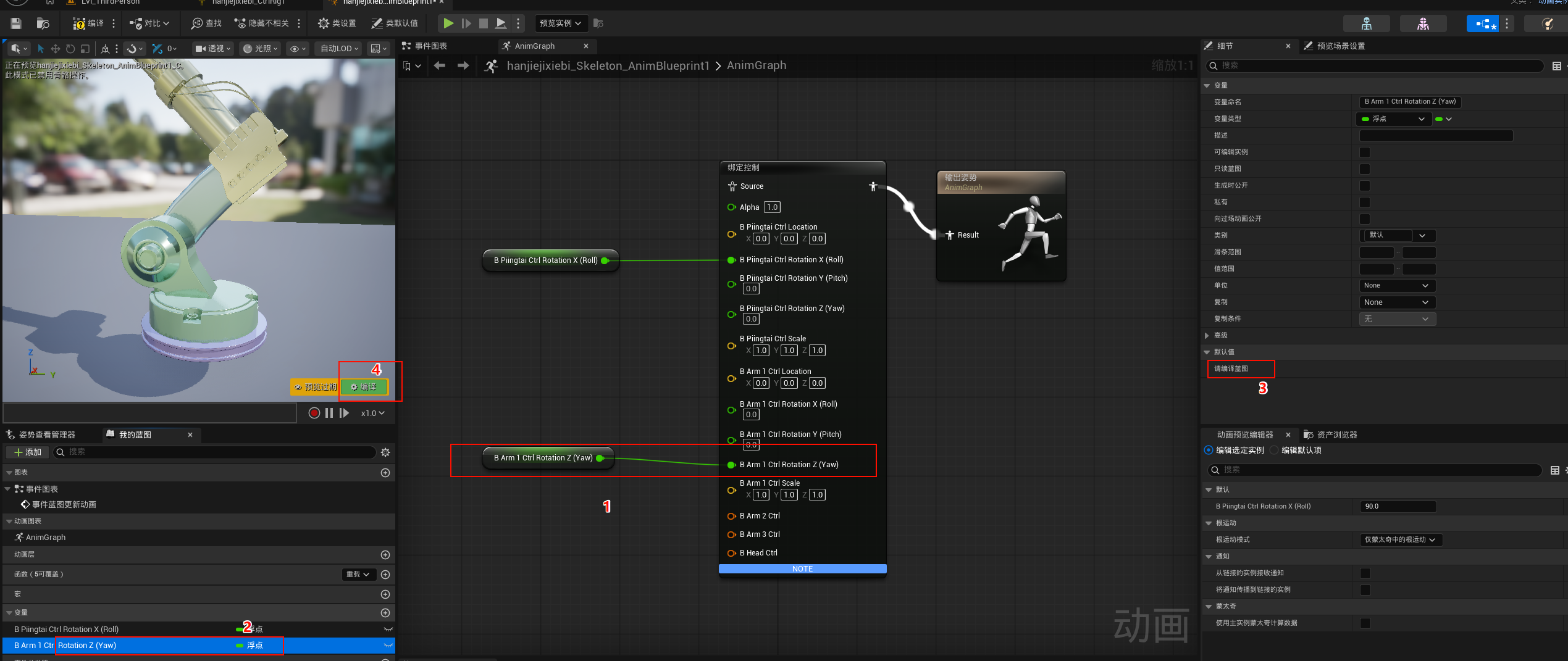

左下方点击这个变量

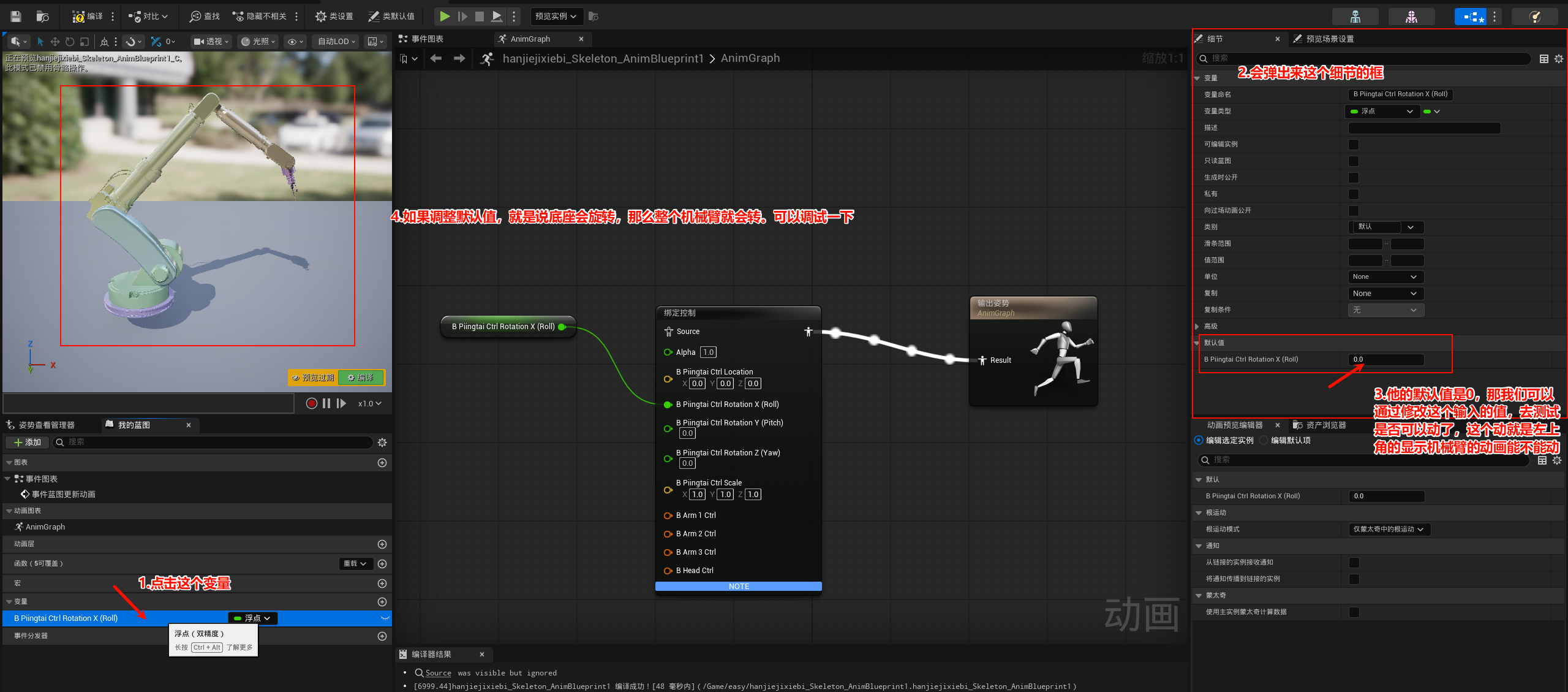

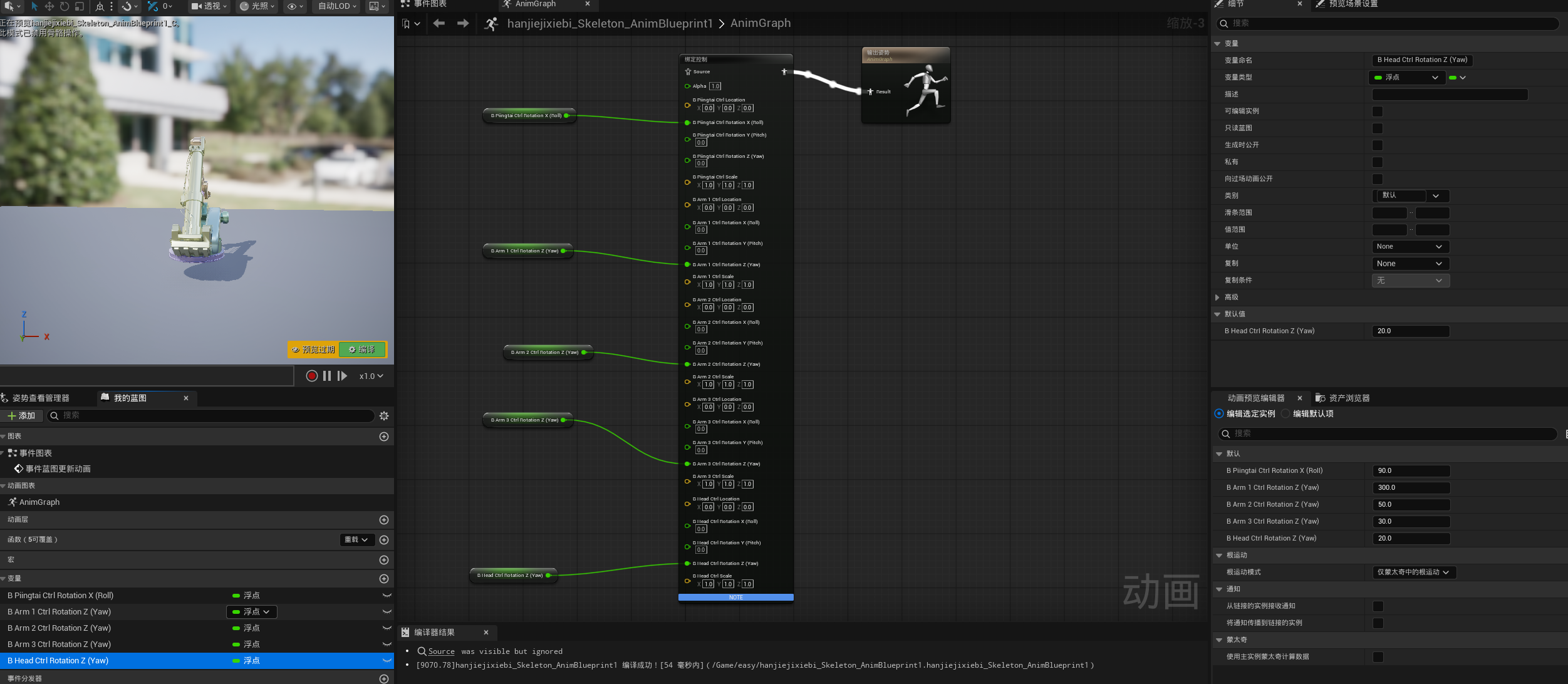

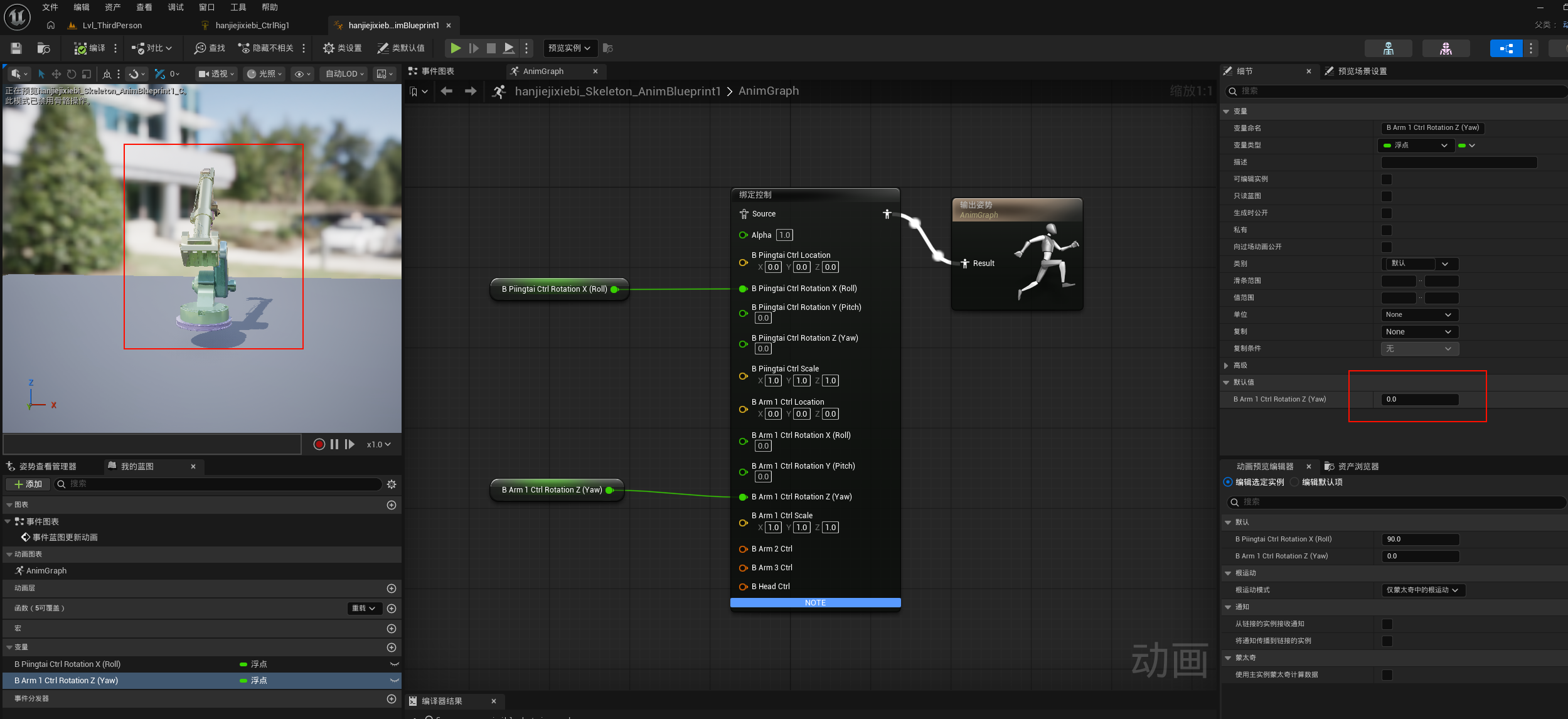

在右边的细节框中，修改变量的默认值，那么动画就会动。操作如下面的图所示。

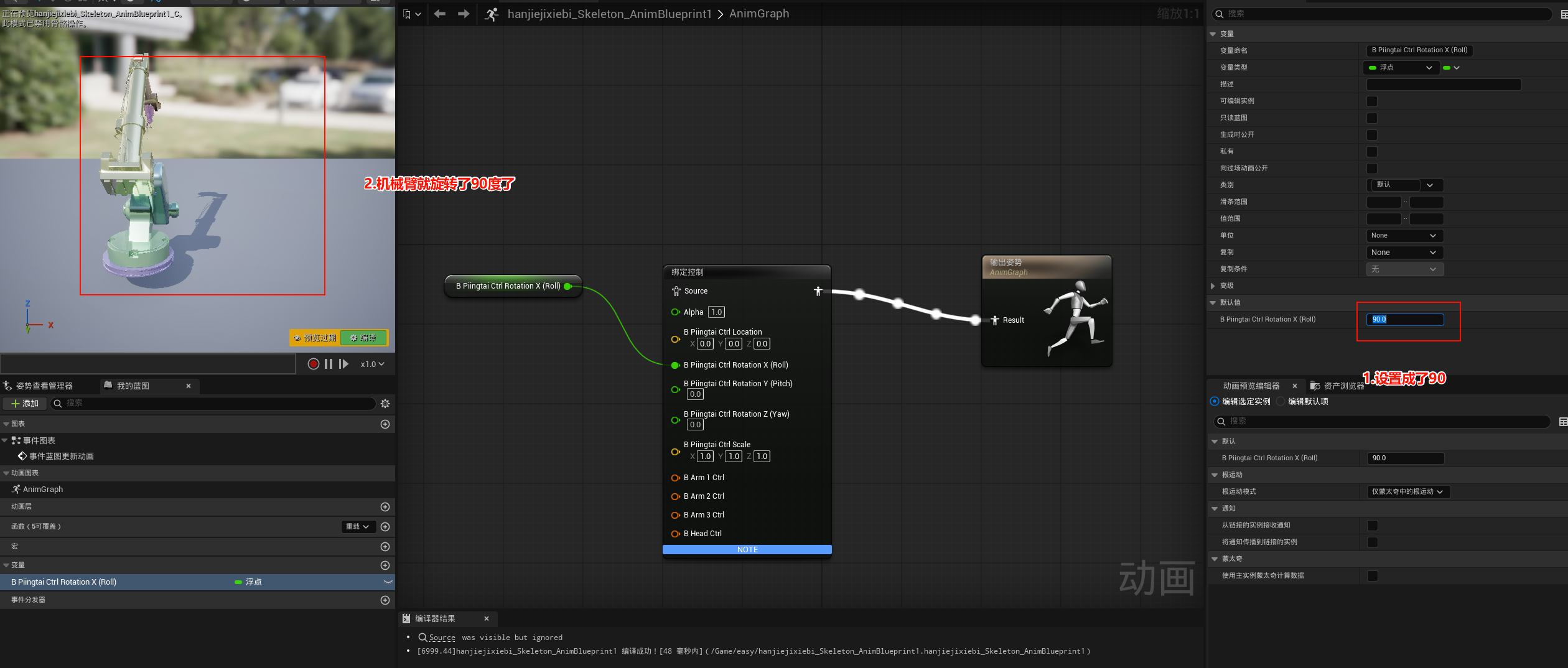

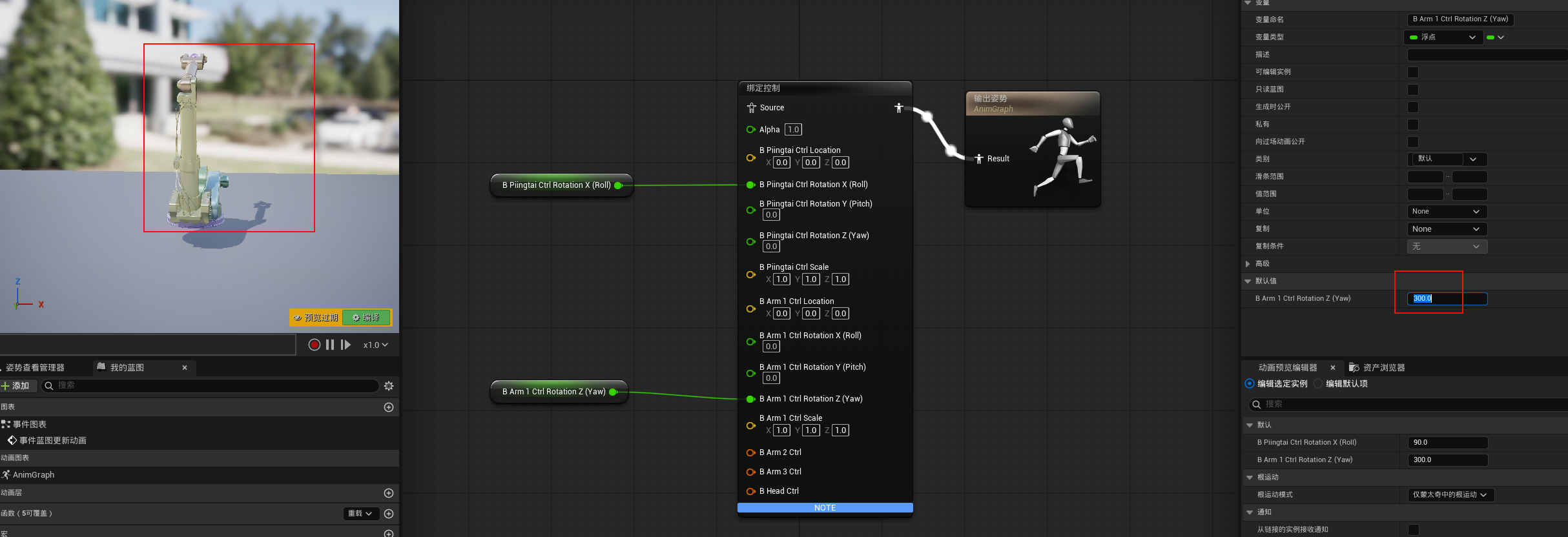

12.那么我们现在来调整他的默认值，记住现在机械臂的朝向右边的，我调整一下，设置90°。看一下下图的展示
