ROS2 Humble 笔记（六）Service 服务 Server & Client 交互
·
这篇博客是 B 站《古月·ROS2入门21讲》的第九个视频的图文记录，主要介绍了 Server & Client 之间的交互，并提供了一个经典三节点交互示例。原始视频链接如下：
- B 站视频链接：9.服务：节点间的你问我答
1. Server & Client 节点体验
编译工作空间 dev_ws 后 source 环境变量：
$ colcon build
$ source install/local_setup.sh

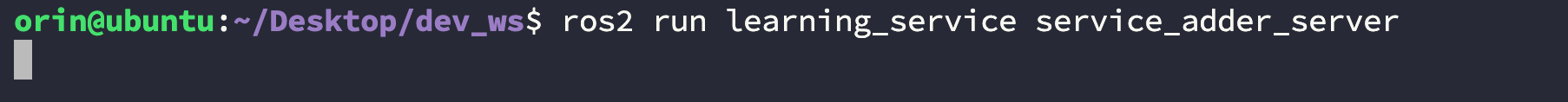

在一个终端启动 Server 节点，节点启动后会一直阻塞在当前界面等待客户端调用：
$ ros2 run learning_service service_adder_server
重新开启一个终端启动 Client 节点并传入参数，运行后服务器会立刻返回请求信息给客户端：
$ ros2 run learning_service service_adder_client 4 5
对应的服务端显示如下：
2. Server 节点实现
该节点在 src/ros2_21_tutorials/learning_service/learning_service/service_adder_server.py 处：
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from learning_interface.srv import AddTwoInts # 自定义的服务接口
class adderServer(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.srv = self.create_service(AddTwoInts, 'add_two_ints', self.adder_callback) # 创建服务器对象（接口类型、服务名、服务器回调函数）
def adder_callback(self, request, response): # 创建回调函数，执行收到请求后对数据的处理
response.sum = request.a + request.b # 完成加法求和计算，将结果放到反馈的数据中
self.get_logger().info('Incoming request\na: %d b: %d' % (request.a, request.b)) # 输出日志信息，提示已经完成加法求和计算
return response # 反馈应答信息
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = adderServer("service_adder_server") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
与上一篇博客中的话题发布者之间最大的差异在于服务请求的回调函数 adder_callback ：
3. Client 节点实现
该节点在 src/ros2_21_tutorials/learning_service/learning_service/service_adder_client.py 处：
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import sys
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from learning_interface.srv import AddTwoInts # 自定义的服务接口
class adderClient(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.client = self.create_client(AddTwoInts, 'add_two_ints') # 创建服务客户端对象（服务接口类型，服务名）
while not self.client.wait_for_service(timeout_sec=1.0): # 循环等待服务器端成功启动
self.get_logger().info('service not available, waiting again...')
self.request = AddTwoInts.Request() # 创建服务请求的数据对象
def send_request(self): # 创建一个发送服务请求的函数
self.request.a = int(sys.argv[1])
self.request.b = int(sys.argv[2])
self.future = self.client.call_async(self.request) # 异步方式发送服务请求
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = adderClient("service_adder_client") # 创建ROS2节点对象并进行初始化
node.send_request() # 发送服务请求
while rclpy.ok(): # ROS2系统正常运行
rclpy.spin_once(node) # 循环执行一次节点
if node.future.done(): # 数据是否处理完成
try:
response = node.future.result() # 接收服务器端的反馈数据
except Exception as e:
node.get_logger().info(
'Service call failed %r' % (e,))
else:
node.get_logger().info( # 将收到的反馈信息打印输出
'Result of add_two_ints: for %d + %d = %d' %
(node.request.a, node.request.b, response.sum))
break
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口

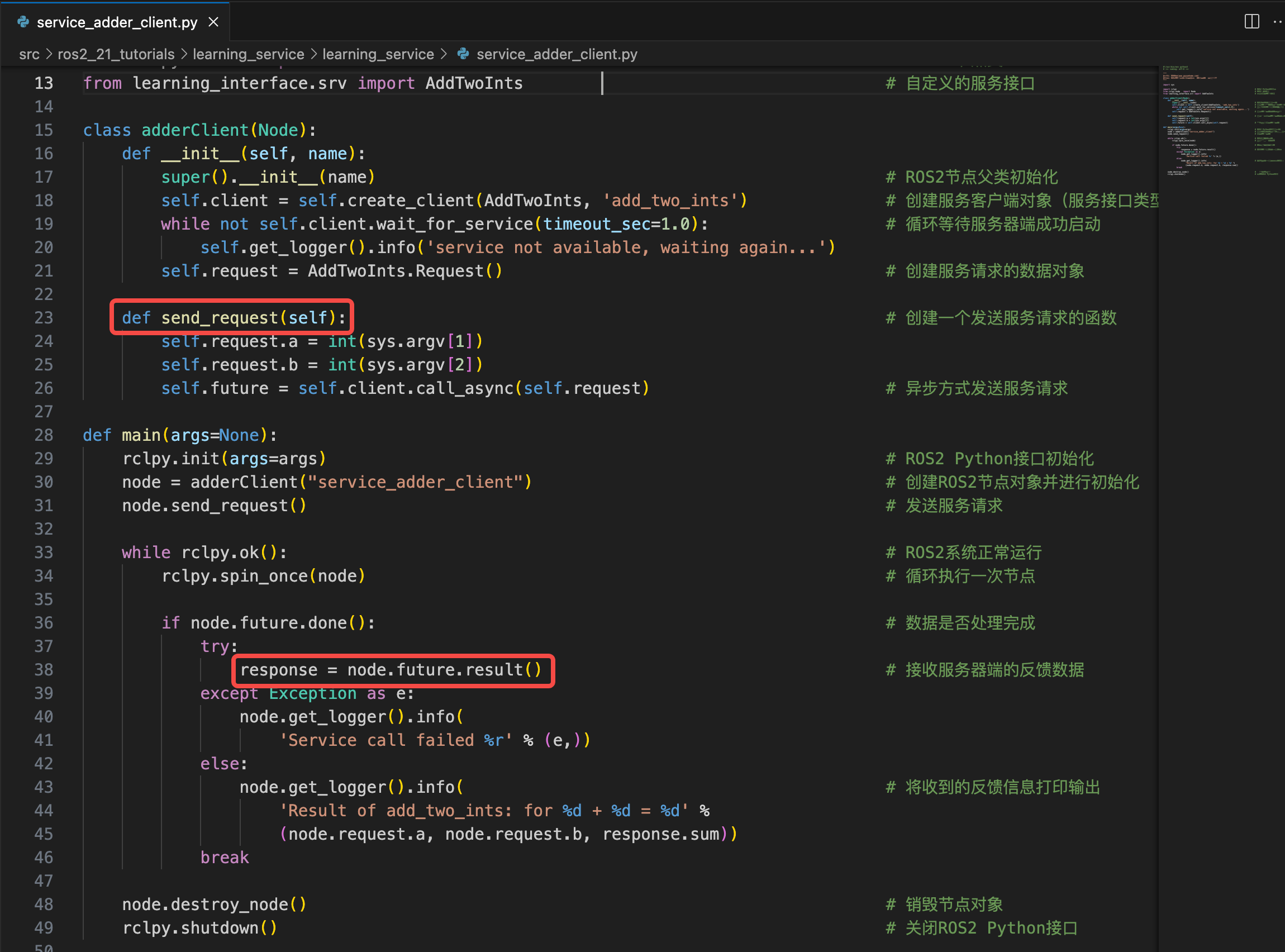

客户端与话题订阅者之间的差异在于 send_request 函数定了具体的请求内容，是一种主动行为；node.future.result() 明确了服务端返回的内容：
4. 三节点交互
该示例展示了如何实现三个节点之间的请求与交互，具体流程如下：
- 相机驱动节点持续发送请求；
- 相机画面订阅节点持续计算图像中的目标，同时作为 Server 节点等待 Client 调用，调用后返回目标所在位置；
- Client 节点由人工启动，启动后调用 Server 节点获取目标位置；
【Note】：由于我的设备没有相机，因此这里不进行演示，有条件的读者可以自行体验。
- 相机驱动节点：
$ ros2 run usb_cam usb_cam_node_exe
- 画面订阅节点 兼 Server 节点
src/ros2_21_tutorials/learning_service/learning_service/service_object_server.py：
$ ros2 run learning_service service_object_server
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from sensor_msgs.msg import Image # 图像消息类型
import numpy as np # Python数值计算库
from cv_bridge import CvBridge # ROS与OpenCV图像转换类
import cv2 # Opencv图像处理库
from learning_interface.srv import GetObjectPosition # 自定义的服务接口
lower_red = np.array([0, 90, 128]) # 红色的HSV阈值下限
upper_red = np.array([180, 255, 255]) # 红色的HSV阈值上限
class ImageSubscriber(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.sub = self.create_subscription(
Image, 'image_raw', self.listener_callback, 10) # 创建订阅者对象（消息类型、话题名、订阅者回调函数、队列长度）
self.cv_bridge = CvBridge() # 创建一个图像转换对象，用于OpenCV图像与ROS的图像消息的互相转换
self.srv = self.create_service(GetObjectPosition, # 创建服务器对象（接口类型、服务名、服务器回调函数）
'get_target_position',
self.object_position_callback)
self.objectX = 0
self.objectY = 0
def object_detect(self, image):
hsv_img = cv2.cvtColor(image, cv2.COLOR_BGR2HSV) # 图像从BGR颜色模型转换为HSV模型
mask_red = cv2.inRange(hsv_img, lower_red, upper_red) # 图像二值化
contours, hierarchy = cv2.findContours(
mask_red, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE) # 图像中轮廓检测
for cnt in contours: # 去除一些轮廓面积太小的噪声
if cnt.shape[0] < 150:
continue
(x, y, w, h) = cv2.boundingRect(cnt) # 得到苹果所在轮廓的左上角xy像素坐标及轮廓范围的宽和高
cv2.drawContours(image, [cnt], -1, (0, 255, 0), 2) # 将苹果的轮廓勾勒出来
cv2.circle(image, (int(x+w/2), int(y+h/2)), 5,
(0, 255, 0), -1) # 将苹果的图像中心点画出来
self.objectX = int(x+w/2)
self.objectY = int(y+h/2)
cv2.imshow("object", image) # 使用OpenCV显示处理后的图像效果
cv2.waitKey(50)
def listener_callback(self, data):
self.get_logger().info('Receiving video frame') # 输出日志信息，提示已进入回调函数
image = self.cv_bridge.imgmsg_to_cv2(data, 'bgr8') # 将ROS的图像消息转化成OpenCV图像
self.object_detect(image) # 苹果检测
def object_position_callback(self, request, response): # 创建回调函数，执行收到请求后对数据的处理
if request.get == True:
response.x = self.objectX # 目标物体的XY坐标
response.y = self.objectY
self.get_logger().info('Object position\nx: %d y: %d' %
(response.x, response.y)) # 输出日志信息，提示已经反馈
else:
response.x = 0
response.y = 0
self.get_logger().info('Invalid command') # 输出日志信息，提示已经反馈
return response
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = ImageSubscriber("service_object_server") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
- Client 节点
src/ros2_21_tutorials/learning_service/learning_service/service_object_client.py：
$ ros2 run learning_service service_object_client
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from learning_interface.srv import GetObjectPosition # 自定义的服务接口
class objectClient(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.client = self.create_client(GetObjectPosition, 'get_target_position')
while not self.client.wait_for_service(timeout_sec=1.0):
self.get_logger().info('service not available, waiting again...')
self.request = GetObjectPosition.Request()
def send_request(self):
self.request.get = True
self.future = self.client.call_async(self.request)
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = objectClient("service_object_client") # 创建ROS2节点对象并进行初始化
node.send_request()
while rclpy.ok():
rclpy.spin_once(node)
if node.future.done():
try:
response = node.future.result()
except Exception as e:
node.get_logger().info(
'Service call failed %r' % (e,))
else:
node.get_logger().info(
'Result of object position:\n x: %d y: %d' %
(response.x, response.y))
break
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
5. 自定义服务数据接口定义

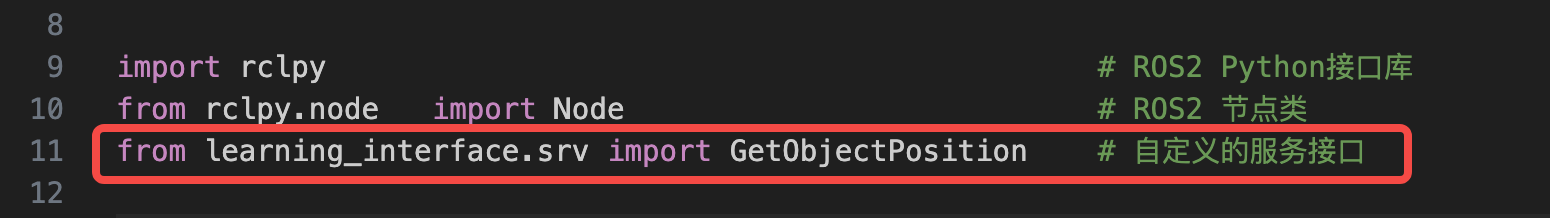

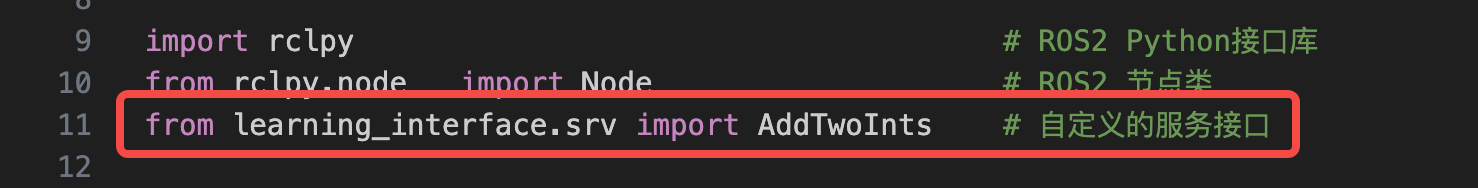

在上面的 Server 和 Client 中有一行特殊的包导入，从 learning_interface 第三方包中导入了 AddTwoInts 和 GetObjectPosition 两个对象：

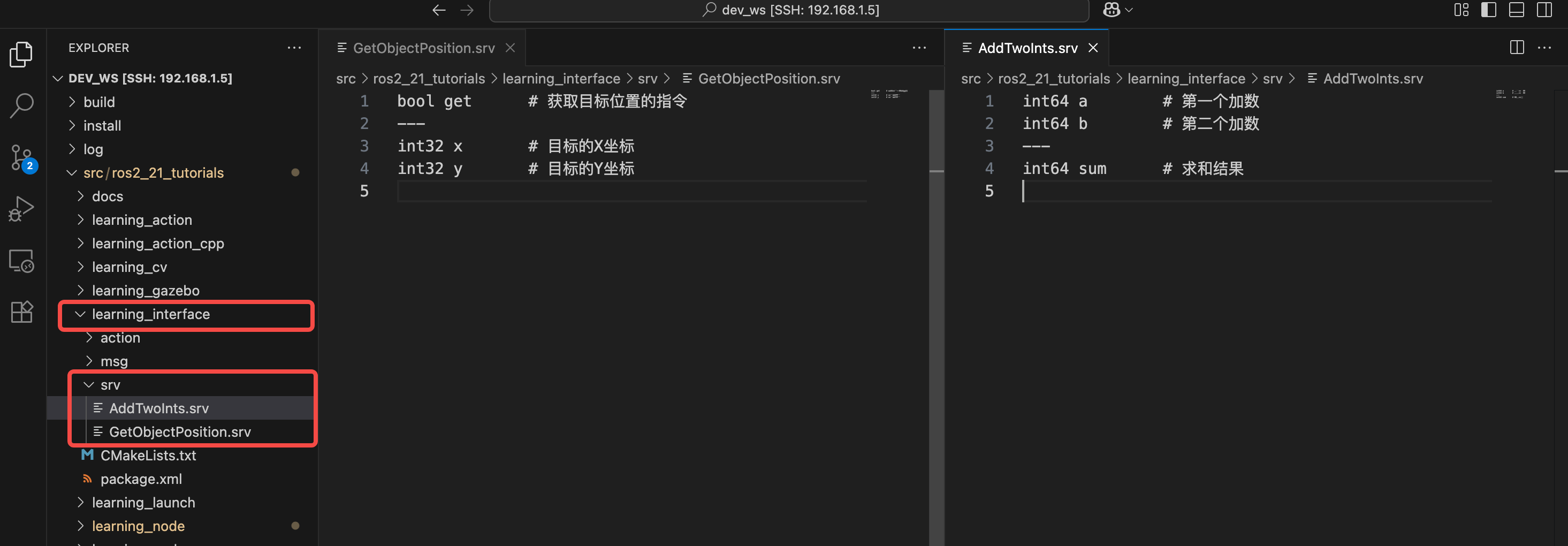

这两个对象的定义在 src/ros2_21_tutorials/learning_interface/srv 文件夹中，对于服务而言其描述格式如下：
# Request
DataType req_data_name # comment
----
# Response
DataType res_data_name # comment

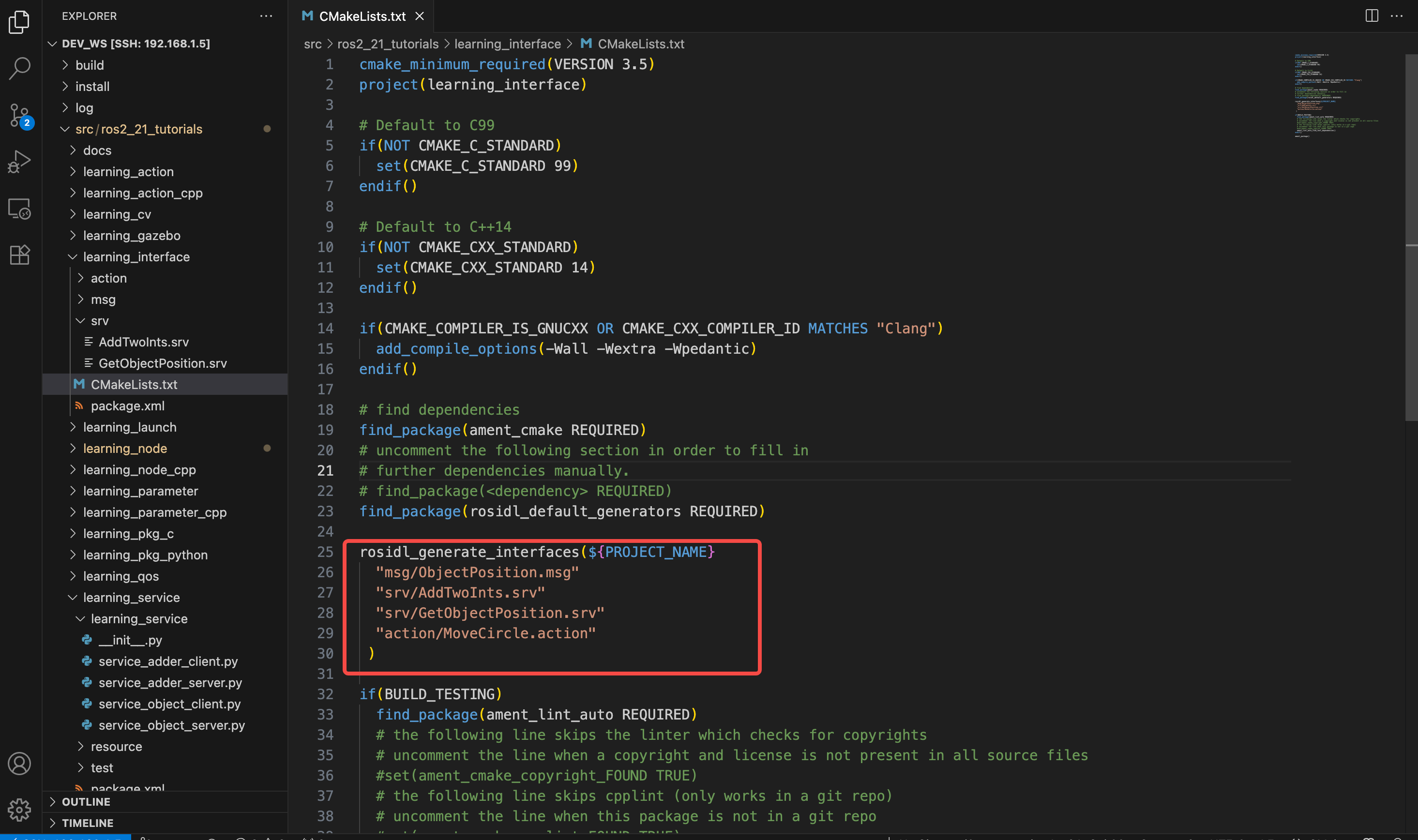

在该包的 CMakeListxt.txt 文件中可以看到 rosidl_generate_interfaces 字段注册了这两个文件，在使用 colcon build 的时候会将这两个文件编译成 python 脚本或 C++ 二进制文件，下一篇博客将详细介绍这部分内容，现在你只需要有一个印象即可。
rosidl_generate_interfaces(${PROJECT_NAME}
"msg/ObjectPosition.msg"
"srv/AddTwoInts.srv"
"srv/GetObjectPosition.srv"
"action/MoveCircle.action"
)
