标题：六自由度机械臂抓取控制系统的设计与实现

一、绪论

1.1 研究背景与意义

在工业自动化快速发展的当下，机械臂作为关键的自动化设备，在众多领域中扮演着不可或缺的角色。其中，六自由度机械臂凭借其能够在三维空间内实现全方位运动的特性，具备极高的灵活性和操作精度，被广泛应用于工业生产、医疗康复、航空航天、物流仓储等多个领域。在工业生产领域，六自由度机械臂可承担如零件装配、焊接、喷涂等复杂任务 ，极大地提高了生产效率和产品质量；在医疗康复领域，它能够辅助医生进行精准的手术操作，或者帮助患者进行康复训练，为医疗事业的发展提供了新的技术手段；在航空航天领域，机械臂可用于航天器的组装、维护以及太空探索任务，适应极端环境下的复杂操作需求；在物流仓储领域，机械臂能够实现货物的快速分拣、搬运和存储，提升物流运作的效率和自动化水平。

抓取操作是六自由度机械臂执行任务的重要环节，而抓取控制系统则是实现精准抓取的核心。一个高效、稳定且精确的抓取控制系统，能够使机械臂准确地感知目标物体的位置、姿态和形状等信息，并根据这些信息规划出合理的运动轨迹，从而实现对目标物体的可靠抓取。然而，目前的六自由度机械臂抓取控制系统仍面临诸多挑战。例如，在复杂的工作环境中，机械臂可能会受到外界干扰、目标物体的不确定性以及自身动力学特性的影响，导致抓取精度下降、抓取失败或者运动不稳定等问题。此外，传统的控制算法在处理高度非线性和强耦合的机械臂系统时，往往存在控制精度有限、适应性差等不足，难以满足日益增长的高精度、高速度和高可靠性的抓取任务需求。

对六自由度机械臂抓取控制系统的深入研究具有重要的现实意义。通过优化和改进抓取控制系统，可以显著提升机械臂的抓取性能，包括提高抓取精度、增强抓取稳定性、扩大抓取范围以及加快抓取速度等，使其能够更好地适应各种复杂的工作场景和多样化的任务需求。这不仅有助于提高生产效率、降低生产成本、提升产品质量，还能推动相关产业向智能化、自动化方向迈进，进一步提升产业的竞争力。同时，研究六自由度机械臂抓取控制系统也有助于拓展机器人技术的应用领域，为解决一些具有挑战性的实际问题提供新的技术途径和解决方案，促进机器人技术与其他学科领域的交叉融合与创新发展 。

1.2 国内外研究现状

国外在六自由度机械臂抓取控制系统的研究起步较早，在理论研究和实际应用方面都取得了显著成果。在结构设计上，不断探索新型材料和结构形式，以提高机械臂的负载能力、运动精度和可靠性 。例如，一些研究采用轻量化材料如碳纤维等，在减轻机械臂自身重量的同时，增强了其刚度和强度，从而提升了机械臂的动态性能和操作灵活性。在控制算法方面，从传统的 PID 控制算法逐渐向智能控制算法发展。如美国卡内基梅隆大学的研究团队运用深度学习算法，让机械臂通过大量的抓取任务训练，学习不同目标物体的抓取模式和策略，显著提高了机械臂在复杂环境下对不同形状、材质物体的抓取成功率和适应性 。在运动规划领域，国外研究人员提出了多种先进的算法，如快速探索随机树（RRT）算法及其改进版本，能够在复杂的工作空间中快速规划出无碰撞的最优运动轨迹，有效提高了机械臂的工作效率和安全性 。同时，一些学者还将运动规划与机械臂的动力学特性相结合，考虑机械臂在运动过程中的惯性、摩擦力等因素，使规划出的轨迹更加符合实际运行情况，进一步提升了机械臂的运动性能和稳定性 。

国内对六自由度机械臂抓取控制系统的研究近年来也取得了长足的进步。在结构设计上，国内学者在借鉴国外先进技术的基础上，结合国内的实际需求和应用场景，进行了大量的创新设计。例如，部分研究针对特定的工业生产任务，如电子元器件的精密装配，设计了具有高精度、高稳定性的专用六自由度机械臂结构，通过优化关节结构和传动方式，有效提高了机械臂的定位精度和重复定位精度 。在控制算法方面，国内研究人员积极开展智能控制算法的研究和应用，将模糊控制、神经网络控制、自适应控制等算法应用于六自由度机械臂的抓取控制中。如哈尔滨工业大学的科研团队提出了一种基于模糊自适应 PID 控制的方法，结合了模糊控制对复杂系统的适应性和 PID 控制的精确性，能够根据机械臂的实时运行状态自动调整控制参数，提高了机械臂在不同工况下的抓取控制精度和稳定性 。在运动规划方面，国内学者在传统算法的基础上进行改进和优化，提出了一些具有创新性的方法。例如，通过引入启发式搜索策略、遗传算法等，提高了运动规划算法的搜索效率和寻优能力，使机械臂能够在更短的时间内规划出更优的运动轨迹 。此外，国内还在机械臂与视觉、力觉等传感器的融合应用方面进行了深入研究，通过多传感器信息融合，使机械臂能够更全面、准确地感知目标物体和工作环境的信息，从而实现更智能、更精准的抓取操作 。

1.3 研究内容与方法

1.3.1 研究内容

六自由度机械臂结构分析与建模：深入剖析六自由度机械臂的结构特点，详细研究其工作原理，采用 Denavit-Hartenberg（D-H）方法建立精确的运动学模型。通过对机械臂各关节的坐标系进行合理定义，推导机械臂末端执行器位置和姿态与关节角度之间的数学关系，从而为后续的运动学分析和控制算法设计奠定坚实基础。同时，对机械臂的动力学特性展开研究，建立动力学模型，分析机械臂在运动过程中所受的各种力和力矩，包括惯性力、重力、摩擦力等，为优化机械臂的运动性能和控制精度提供理论依据。

抓取控制系统设计：精心设计六自由度机械臂的抓取控制系统架构，确定系统的硬件组成和软件框架。在硬件方面，选用性能优良的控制器作为系统的核心，负责处理各种控制信号和数据；搭配高精度的传感器，如关节位置传感器、力传感器、视觉传感器等，实现对机械臂状态和目标物体信息的全面感知。在软件方面，开发高效的控制算法，实现对机械臂的精确控制。研究经典的控制算法，如 PID 控制算法，深入分析其优缺点，并结合实际需求进行优化和改进。同时，探索智能控制算法，如模糊控制、神经网络控制、自适应控制等，利用其对复杂系统的强大适应性和自学习能力，提高机械臂抓取控制系统的性能和鲁棒性 。

抓取算法实现：针对不同形状、尺寸和材质的目标物体，深入研究并实现相应的抓取算法。首先，利用视觉传感器获取目标物体的图像信息，通过先进的图像处理和目标识别算法，准确识别目标物体的位置、姿态和形状等特征。然后，根据目标物体的特征和机械臂的当前状态，运用优化的运动规划算法，规划出机械臂的抓取路径，确保机械臂能够安全、准确地到达目标位置，并以合适的姿态抓取目标物体。在抓取过程中，引入力控制算法，实时监测和调整机械臂末端执行器与目标物体之间的接触力，避免因抓取力过大或过小导致目标物体损坏或抓取失败，实现对目标物体的稳定抓取 。

系统实验验证：搭建完善的实验平台，对设计实现的六自由度机械臂抓取控制系统进行全面的实验验证。实验平台应包括六自由度机械臂本体、控制器、传感器、目标物体以及相关的辅助设备等。设计一系列具有代表性的实验，模拟不同的工作场景和任务需求，对机械臂的抓取性能进行严格测试。在实验过程中，详细记录各种实验数据，如机械臂的运动轨迹、抓取力、抓取成功率等，并对实验数据进行深入分析。通过实验验证，评估抓取控制系统的性能优劣，分析存在的问题和不足之处，提出针对性的改进措施，进一步优化抓取控制系统，提高机械臂的抓取性能和可靠性 。

1.3.2 研究方法S

理论分析方法：综合运用机械原理、运动学、动力学、控制理论等多学科知识，对六自由度机械臂的结构、运动特性和控制策略进行深入的理论分析。在建立机械臂运动学和动力学模型时，运SSSSSSSS用数学推导和理论分析的方法，确定模型的参数和方程，为后续的研究提供坚实的理论基础。在研究控制算法时，通过理论分析深入探讨算法的原理、特点和适用范围，分析算法在不同工况下的性能表现，为算法的选择和优化提供理论依据。

仿真分析方法：借助专业的仿真软件，如 MATLAB、ADAMS 等，对六自由度机械臂的运动过程和抓取控制系统进行仿真分析。在 MATLAB 环境中，利用 Robotics Toolbox 等工具包，对机械臂的运动学和动力学模型进行仿真验证，通过模拟不同的关节角度输入，计算机械臂末端执行器的位置和姿态，验证模型的准确性。利用 ADAMS 软件对机械臂进行多体动力学仿真，模拟机械臂在实际工作中的受力情况和运动状态，分析机械臂的动力学特性和运动性能。在仿真过程中，设置各种参数和工况，对不同的控制算法和抓取策略进行对比分析，评估其性能优劣，为实际系统的设计和优化提供参考依据 。

实验研究方法：搭建实际的实验平台，通过实验对六自由度机械臂抓取控制系统进行测试和验证。在实验过程中，严格按照实验设计方案进行操作，准确采集各种实验数据，并对数据进行仔细分析和处理。通过实验，直观地观察机械臂的实际运行情况，验证理论分析和仿真结果的正确性，发现实际系统中存在的问题和不足之处，为系统的改进和优化提供直接的依据。同时，通过实验不断调整和优化控制参数和抓取策略，提高机械臂的抓取性能和可靠性，使系统能够更好地满足实际应用的需求 。

二、六自由度机械臂工作原理与结构分析

2.1 六自由度机械臂的工作原理

2.1.1 运动自由度解析

六自由度机械臂的六个自由度分别对应沿 x、y、z 轴的平移运动以及绕 x、y、z 轴的旋转运动，这六个自由度的协同工作使得机械臂能够在三维空间中实现全方位的运动。具体而言，沿 x、y、z 轴的平移运动赋予机械臂在空间中的线性定位能力，使其可以到达工作空间内的任意位置；绕 x、y、z 轴的旋转运动则为机械臂提供了姿态调整的灵活性，使其能够以不同的角度和方向对目标物体进行操作 。

以常见的工业应用场景为例，在汽车制造中的零部件装配环节，机械臂需要先通过沿 x、y、z 轴的平移运动，将抓取的零部件准确地移动到装配位置，然后利用绕 x、y、z 轴的旋转运动，对零部件的姿态进行微调，以确保其能够精确地嵌入到对应的装配位置中，完成装配任务。在电子芯片制造过程中，机械臂需要极高的精度和灵活性，通过六个自由度的协同运动，将微小的芯片准确地放置在电路板的指定位置上，并进行精确的焊接操作。在物流仓储领域，机械臂需要在仓库中搬运各种形状和尺寸的货物，通过六个自由度的运动，机械臂可以灵活地抓取货物，并将其搬运到指定的存储位置 。

在实际运动过程中，这六个自由度并非孤立工作，而是相互关联、协同作用的。例如，当机械臂需要抓取一个位于特定位置和姿态的物体时，首先需要通过沿 x、y、z 轴的平移运动，使机械臂的末端执行器接近目标物体，然后根据目标物体的姿态，通过绕 x、y、z 轴的旋转运动，调整末端执行器的姿态，使其与目标物体的姿态相匹配，最后完成抓取操作。这种协同运动的方式使得六自由度机械臂能够适应各种复杂的工作任务和工作环境，实现高度灵活和精确的操作 。

2.1.2 正逆运动学原理

正运动学是研究如何根据机械臂各关节的运动参数（如关节角度、关节位移等）来计算末端执行器在空间中的位置和姿态的过程。通过建立机械臂的运动学模型，利用数学方法将关节参数转化为末端执行器的位姿信息。在串联六自由度机械臂中，通常采用 Denavit-Hartenberg（D-H）方法来建立运动学模型 。

D-H 方法通过定义连杆长度、连杆扭转角、关节偏移和关节角度等参数，来描述相邻连杆之间的空间关系。通过建立各个连杆坐标系之间的变换矩阵，并将这些变换矩阵依次相乘，就可以得到从基座坐标系到末端执行器坐标系的总变换矩阵。这个总变换矩阵包含了末端执行器在空间中的位置和姿态信息，从而实现了从关节参数到末端位姿的计算 。例如，在一个典型的六自由度机械臂中，已知各关节的角度值，通过 D-H 参数法计算出各个连杆的变换矩阵，再将这些矩阵相乘，就可以得到末端执行器在笛卡尔坐标系中的位置坐标和姿态矩阵，从而确定末端执行器的具体位置和姿态 。

逆运动学则是正运动学的逆过程，它是根据给定的末端执行器在空间中的位置和姿态，求解出机械臂各关节的运动参数（如关节角度、关节位移等）。逆运动学的求解在实际应用中具有重要意义，因为在大多数情况下，我们是根据任务需求来确定机械臂末端执行器的目标位姿，然后需要通过逆运动学计算出各关节的运动参数，以便控制机械臂到达目标位姿 。然而，逆运动学的求解通常比正运动学更为复杂，因为对于给定的末端位姿，可能存在多个关节参数组合可以实现该位姿，即存在多解的情况。此外，逆运动学的求解还可能受到机械臂的结构限制、运动学奇异点等因素的影响 。

为了求解逆运动学问题，常见的方法有解析法、数值迭代法等。解析法通过数学推导直接求解关节参数的解析表达式，这种方法计算精度高，但对于复杂的机械臂结构，求解过程可能非常繁琐，甚至难以得到解析解 。数值迭代法如牛顿 - 拉夫森法、梯度下降法等，通过迭代计算逐步逼近满足末端位姿要求的关节参数解。这些方法计算效率较高，但可能存在收敛速度慢、容易陷入局部最优解等问题 。在实际应用中，通常会根据机械臂的具体结构和任务需求，选择合适的逆运动学求解方法，或者将多种方法结合使用，以提高求解的准确性和效率 。

2.2 机械臂的结构组成

2.2.1 各关节结构与功能

六自由度机械臂通常由六个关节依次连接组成，每个关节都具有独特的结构和功能，它们协同工作，实现机械臂在三维空间内的复杂运动。

关节 1 通常为基座旋转关节，位于机械臂的基座部位，负责带动整个机械臂绕垂直于地面的 Z 轴进行旋转 。它是机械臂实现水平方向大范围运动的关键关节，其旋转角度范围一般较大，常见的可达到 0° - 360°，这使得机械臂能够在水平面上灵活地调整朝向，从而覆盖更广阔的工作区域。例如，在工业生产线上，当需要机械臂抓取不同位置的零件时，关节 1 可以通过旋转使机械臂对准目标零件的位置，为后续的抓取操作做好准备 。

关节 2 一般是下臂摆动关节，连接着基座与下臂。它主要实现下臂在 X-Z 平面内的上下摆动动作，通过改变该关节的角度，机械臂能够在垂直方向上调整工作范围 。其活动范围通常会受到一定限制，比如在 -90° 至 +90° 区间内，以防止与其他部件发生碰撞。在搬运货物的场景中，关节 2 可以根据货物的高度，调整下臂的高度，使机械臂能够准确地抓取货物 。

关节 3 多为上臂伸缩或弯曲关节，处于下臂与上臂之间。它的主要作用是调节两段臂之间的相对距离，或者进一步增加或减少机械臂在垂直方向上的高度差 。其运动形式既可以是简单的线性位移，也可能是复杂的弧形轨迹，具体取决于实际应用需求。为避免运动干涉，其转动幅度也会受到约束，大约在 ±120° 左右。在一些需要精确控制高度的任务中，如在电子设备制造中进行元件的安装，关节 3 可以精确地调整上臂的位置，确保元件能够准确地安装到指定位置 。

关节 4 通常是肘部扭转关节，设置在靠近手腕的位置附近。它赋予了由前三个刚体组成的结构体系绕自身纵向中心线自转的能力，这一功能不仅有助于优化路径规划过程中的避障策略，还大大增强了机械臂对复杂目标物的精确操控能力 。在某些特殊场合下，可能会引入辅助传感器装置来监测当前状态参数，以便实时反馈校正误差值。比如在抓取不规则形状的物体时，关节 4 可以通过扭转调整机械臂的姿态，使末端执行器能够更好地适应物体的形状，实现稳定抓取 。

关节 5 为手腕俯仰关节，实现了类似于人类手肘的功能，能够使末端执行器相对于固定点前后倾斜 。这一能力对于确保机械臂能够顺利完成各种精细作业任务至关重要，尤其是在面对不同形状和尺寸的工件时。其典型行程设定约为 ±120° 左右。在装配任务中，关节 5 可以根据工件的装配角度要求，调整末端执行器的俯仰角度，使工件能够准确地装配到位 。

关节 6 是手腕偏航关节，也是机械臂的最后一个关节，它能够让工具头根据需要灵活转向任何指定方位角 。结合前面五个关节的运动，关节 6 使得机械臂构成了完整的六维笛卡尔坐标系映射关系表达形式：{X, Y, Z, Rx (roll), Ry (pitch), Rz (yaw)}。在一些需要精确控制工具头方向的任务中，如在进行焊接作业时，关节 6 可以精确地调整工具头的方向，确保焊接位置的准确性 。

2.2.2 连杆设计与连接方式

连杆作为机械臂的重要组成部件，起到连接各个关节并传递运动和力的作用。连杆的设计需要综合考虑多个因素，以满足机械臂在不同工作场景下的性能需求 。

在连杆的设计要点方面，首先是材料的选择。连杆需要具备足够的强度和刚度，以承受机械臂在运动过程中所产生的各种力和力矩，同时还要尽可能地减轻重量，以提高机械臂的运动效率和灵活性。目前，常用的连杆材料有铝合金、碳纤维复合材料等。铝合金具有密度低、强度较高、加工性能好等优点，能够在保证一定强度的前提下减轻连杆的重量；碳纤维复合材料则具有更高的强度 - 重量比，其强度高、重量轻，能够显著提升机械臂的性能，但成本相对较高 。

其次，连杆的形状和尺寸设计也至关重要。连杆的形状需要根据机械臂的结构布局和运动要求进行优化设计，以确保其在传递运动和力的过程中能够保持良好的力学性能，同时避免与其他部件发生干涉。连杆的尺寸则需要根据机械臂的工作空间、负载能力等因素来确定。例如，为了扩大机械臂的工作空间，可能需要适当增加连杆的长度；而对于负载要求较高的机械臂，则需要增加连杆的截面尺寸，以提高其承载能力 。

各连杆间的连接方式对机械臂的运动有着直接且关键的影响。常见的连杆连接方式有关节连接，包括旋转关节和移动关节连接。旋转关节通过轴承等部件实现连杆之间的相对旋转运动，它能够提供灵活的转动自由度，使机械臂能够实现各种复杂的姿态调整。移动关节则通过导轨、滑块等装置实现连杆之间的相对直线移动，常用于需要线性运动的机械臂结构中 。

连接方式的精度和稳定性对机械臂的运动精度和稳定性起着决定性作用。高精度的连接方式能够减少运动过程中的间隙和误差，从而提高机械臂的定位精度和重复定位精度。例如，采用高精度的轴承和精密加工的关节部件，可以有效降低关节的回转误差，使机械臂在运动过程中更加平稳、准确。连接方式的稳定性也影响着机械臂在承受较大负载和外力时的性能表现。稳定的连接方式能够确保机械臂在复杂工况下正常工作，避免因连接松动或变形而导致的运动故障 。

连接方式的灵活性也会影响机械臂的可操作性和适应性。灵活的连接方式能够使机械臂更方便地进行拆卸、组装和维护，同时也便于根据不同的任务需求进行结构调整和优化。例如，采用模块化的连接设计，可以快速更换不同功能的连杆模块，使机械臂能够适应不同的工作场景和任务要求 。

三、抓取控制系统总体设计

3.1 系统需求分析

在现代工业自动化生产中，六自由度机械臂抓取控制系统承担着至关重要的任务，其性能直接影响到生产效率和产品质量。明确该系统在定位精度、运动速度、稳定性等方面的具体要求，对于系统的设计和优化具有重要的指导意义 。

定位精度是衡量六自由度机械臂抓取控制系统性能的关键指标之一，它直接关系到机械臂能否准确地抓取和放置目标物体。在不同的应用场景中，对定位精度的要求差异较大。例如，在电子芯片制造领域，由于芯片尺寸微小且对安装位置精度要求极高，机械臂需要具备亚毫米甚至更高精度的定位能力，以确保芯片能够准确地安装在电路板的指定位置上，否则可能会导致芯片损坏或电路连接不良等问题，影响电子产品的性能和质量 。在精密仪器组装场景中，如光学仪器的组装，机械臂的定位精度要求通常也非常严格，需要达到微米级别的精度，以保证各个零部件能够精确配合，实现仪器的高精度性能 。而在一些对精度要求相对较低的工业搬运场景中，如大型货物的搬运，机械臂的定位精度可能允许在几毫米的范围内波动，但仍然需要满足一定的精度标准，以确保货物能够准确地搬运到指定位置，避免出现碰撞或掉落等安全事故 。

运动速度是影响六自由度机械臂抓取控制系统工作效率的重要因素。在生产线上，机械臂需要在规定的时间内完成大量的抓取和搬运任务，因此要求其具有较高的运动速度。不同的任务类型和工作环境对机械臂的运动速度要求也各不相同。在高速分拣场景中，如物流仓库的货物分拣，机械臂需要快速地抓取和放置货物，以提高分拣效率，满足物流配送的时效性要求。根据实际需求，这类场景下机械臂的运动速度可能需要达到每秒数米甚至更高 。在一些需要频繁启停和快速转向的任务中，如在狭小空间内进行零部件的装配，机械臂不仅需要具备较高的直线运动速度，还需要具备快速的加减速和灵活的转向能力，以确保能够在有限的空间内高效地完成任务 。然而，运动速度并非越高越好，过快的运动速度可能会导致机械臂产生较大的惯性力和振动，影响其定位精度和稳定性，甚至可能损坏机械臂本身或目标物体 。

稳定性是六自由度机械臂抓取控制系统可靠运行的基础，它涉及到机械臂在运动过程中的平稳性、抗干扰能力以及对各种工况的适应性。在实际工作中，机械臂可能会受到来自外界环境的干扰，如振动、冲击、电磁干扰等，以及自身运动过程中产生的惯性力、摩擦力等因素的影响。因此，要求抓取控制系统能够有效地抑制这些干扰，保证机械臂在各种复杂工况下都能稳定地运行 。例如，在工业焊接场景中，机械臂需要在长时间的连续工作中保持稳定的运动，以确保焊接质量的一致性。如果机械臂在运动过程中出现抖动或不稳定的情况，可能会导致焊接位置偏差、焊缝不连续等问题，影响焊接质量 。在航空航天等对可靠性要求极高的领域，机械臂的稳定性更是至关重要，任何微小的不稳定因素都可能引发严重的后果 。此外，稳定性还包括机械臂在抓取不同重量、形状和材质的目标物体时的适应性，要求控制系统能够根据目标物体的特性自动调整控制策略，确保抓取过程的稳定可靠 。

3.2 控制系统架构设计

3.2.1 硬件架构设计

六自由度机械臂抓取控制系统的硬件架构由控制器、驱动器、传感器及辅助设备构成，是系统稳定运行的物理基础。核心控制器选用高性能工业运动控制卡，凭借强大运算能力和丰富接口（数字 / 模拟输入输出、以太网 / RS485 通信接口），实现传感器信号采集、电机控制及远程数据交互。

驱动器根据电机类型适配，如直流伺服驱动器可精准调控电机转速与转矩，具备过流、过压等多重保护机制。通过电缆接收控制器信号驱动电机，并实时反馈电机运行状态，形成闭环控制。

传感器为系统提供关键感知信息：旋转编码器监测关节角度；末端力传感器调控抓取力，避免物体损坏；工业相机作为视觉传感器，经图像处理识别目标位置与姿态，辅助机械臂轨迹规划。此外，电源、电缆和支架等辅助设备保障系统供电、信号传输及结构稳定，硬件布局兼顾功能性与可维护性。

3.2.2 软件架构设计

系统软件采用分层模块化架构，涵盖用户界面、控制算法、运动规划、数据处理和硬件驱动五层。用户界面层以图形化设计实现机械臂启停、参数设置及状态监控，支持数据存储与交互反馈。

控制算法层集成 PID、模糊控制和神经网络算法。PID 算法通过反馈调节实现关节精准运动；模糊控制自适应处理非线性问题；神经网络经数据训练优化抓取策略，提升控制精度。运动规划层依据目标位置与环境约束，采用 Dijkstra、A或 RRT 算法规划路径。Dijkstra 算法通过网格图搜索最短路径，A算法引入启发式函数加速寻优，RRT 算法适用于高维复杂空间规划。数据处理层对传感器数据进行滤波（均值、中值、卡尔曼滤波）、融合与特征提取，增强数据可靠性并提取目标特征。硬件驱动层作为软硬件桥梁，实现控制器、驱动器和传感器的驱动配置与通信，确保系统协同运行。

四、建模设计与计算分析

4.1 机械臂结构分解

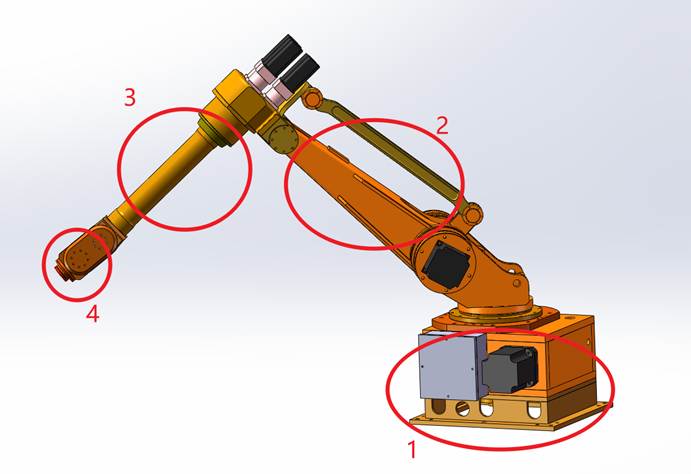

六自由度机械臂作为一个高度集成的自动化设备，其结构设计是实现高效抓取任务的基础。机械臂结构可清晰地分为四个部分，分别为底座部分、大臂部分、小臂部分以及末端部分，各部分在机械臂的运动和操作中承担着独特的角色。

底座部分（1）：底座是机械臂的根基，它为整个机械臂提供了稳定的支撑。底座上集成了一个电机，该电机负责控制机械臂在水平方向上的旋转自由度，这使得机械臂能够在一定的角度范围内进行回转运动，从而扩大了其工作覆盖范围。同时，底座还承担着承载机械臂其他部分重量的重任，并且需要具备良好的减震和固定性能，以确保机械臂在运行过程中不会因自身的振动或外力干扰而发生位移或倾倒。在设计底座时，通常会考虑其与地面或安装平台的连接方式，如采用螺栓固定等，以保证连接的牢固性。

大臂部分（2）：大臂连接着底座和小臂，其上配备一个电机，控制着大臂相对于底座的俯仰运动，这是机械臂的一个重要自由度。通过这个自由度，大臂可以在垂直平面内进行角度调整，进而带动小臂和末端执行器在空间中实现上下位置的变化。大臂的结构设计需要兼顾强度和灵活性，既要能够承受小臂和末端部分的重量以及运动时产生的惯性力，又要保证其在电机驱动下能够灵活、平稳地运动。通常，大臂会采用高强度的铝合金或钢材等材料进行制造，并且在结构上进行优化设计，如采用中空或轻量化的结构形式，以减轻自身重量，降低能耗。

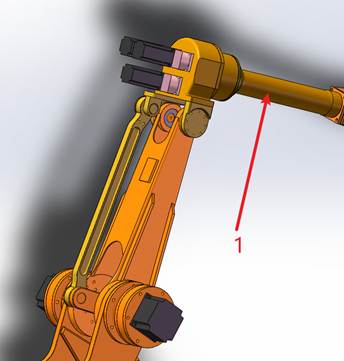

小臂部分（3）：小臂部分拥有两个自由度，由两个电机分别进行控制。这两个自由度使得小臂能够在空间中进行更为精细的位置和姿态调整。一个自由度可以控制小臂在水平方向上的伸展或收缩，另一个自由度则可实现小臂在垂直方向上的进一步微调。小臂的运动与大臂和末端部分协同配合，能够让机械臂末端精确地到达目标位置。小臂的设计尺寸和运动范围直接影响着机械臂的工作精度和灵活性，因此在设计时需要根据具体的应用需求进行精确的参数计算和优化设计。

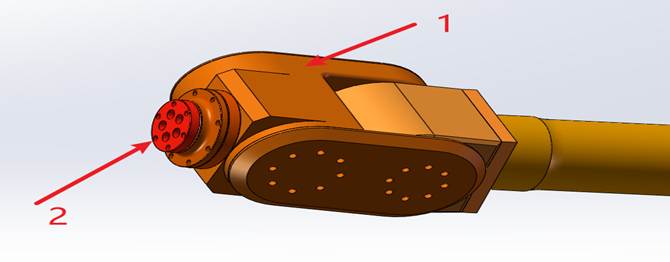

末端部分（4）：末端部分是机械臂与目标物体直接接触的部位，同样具有两个自由度。这两个自由度主要用于调整末端执行器（如夹爪、吸盘等）的姿态，以确保能够准确、稳定地抓取目标物体。末端部分的自由度控制对于抓取不同形状、尺寸和姿态的物体至关重要。例如，当抓取一个不规则形状的物体时，末端的两个自由度可以协同调整夹爪的角度和方向，使其能够更好地贴合物体表面，实现可靠抓取。此外，末端部分还可以根据实际需求安装不同类型的执行器，以满足多样化的抓取任务。

4.2自由度功能设计

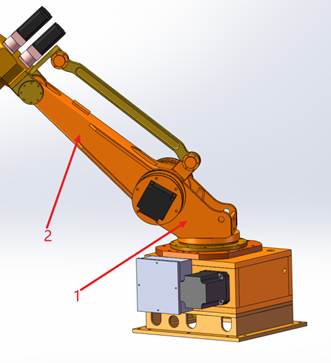

六自由度机械臂的每个自由度都在其运动和操作中扮演着不可或缺的角色，底座和大臂的自由度更是在实现机械臂大范围空间运动方面起到关键作用。

（1）底座自由度

底座作为机械臂的基础支撑部分，其自由度主要体现在控制底座零件 1 号件的旋转上。通过这一旋转自由度，整个机械臂能够在水平平面内进行角度调整。具体而言，该自由度由安装在底座内部的电机驱动。电机的旋转运动通过传动机构（如齿轮传动、蜗轮蜗杆传动等）传递给 1 号件，进而带动整个机械臂绕着垂直轴进行旋转。

这种旋转运动使得机械臂的工作范围得到了极大的扩展。在实际应用场景中，例如在自动化生产线上，当需要机械臂对不同位置的工件进行抓取或操作时，底座的旋转自由度能够让机械臂快速地调整自身的方位，无需整体移动机械臂的安装位置，从而提高了工作效率和灵活性。此外，通过精确控制底座的旋转角度，还可以实现机械臂末端在水平方向上的精确定位，满足对不同工位进行操作的需求。

（2）大臂自由度

大臂自由度的核心功能是控制大臂主体 2 号零件的俯仰动作，从而实现大臂整体的旋转。大臂自由度的实现依赖于安装在大臂与底座连接部位的驱动电机。该电机通过相应的传动装置（如皮带传动、链传动等）带动大臂绕着与底座的铰接点进行旋转，使大臂能够在垂直平面内进行角度变化。大臂的俯仰动作对于机械臂在空间中的垂直位置调整至关重要。在物料搬运、装配等任务中，大臂通过俯仰运动可以将小臂和末端执行器提升或降低到合适的高度，以便准确地接近目标物体。例如，在汽车零部件装配过程中，大臂需要通过俯仰动作将安装有零部件的末端执行器送到合适的装配位置，与车身或其他部件进行精准对接。同时，大臂的自由度还与其他部分的自由度协同工作，共同实现机械臂末端在三维空间中的复杂运动轨迹规划，确保机械臂能够高效、准确地完成各种任务。通过合理设计和精确控制大臂的自由度，能够有效提升机械臂的工作性能和应用范围。

4.3自由度传动设计

在六自由度机械臂的设计中，底座旋转（1 号）、大臂俯仰（2 号）、小臂俯仰（3 号）这三个自由度的控制电机因需较大功率，从空间布局考量，将其置于整体结构下部，预留更大设计空间。

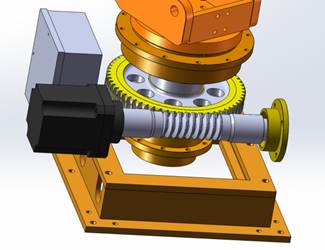

底座旋转（1 号）传动设计：1 号电机负责底座旋转，固定于底座零件。鉴于其需较大减速比与力矩，选用蜗轮蜗杆结构。蜗轮蜗杆传动具有诸多优势，首先是大传动比，可有效降低转速并增大扭矩，满足底座带动整个机械臂旋转时对力矩的高要求；其次，它具备反向自锁特性，能防止机械臂在停止工作时因外力或自身重力作用而随意转动，保障了机械臂的稳定性与安全性。

选用的 SGMGH - 13A 伺服电机由安川电机生产。该电机性能卓越，具有高精度的位置控制能力，能够精准控制底座的旋转角度，确保机械臂定位准确。其响应速度快，可快速响应控制器的指令，使底座能迅速开始或停止旋转，提高工作效率。同时，它还拥有良好的过载能力，在机械臂启动或遇到较大负载时，能稳定运行而不损坏。此外，该电机的防护等级较高，可适应多种工业环境，增强了机械臂在实际应用中的可靠性。通过将 SGMGH - 13A 伺服电机与蜗轮蜗杆传动结构相结合，为底座的旋转运动提供了稳定、可靠且精准的动力传输，有力保障了六自由度机械臂在工作时的整体性能与稳定性。

伺服电机与蜗轮蜗杆传动参数分析

SGMGH - 13A 伺服电机是底座旋转动力的关键来源，其具备一系列特性参数。在功率方面，额定功率为 1.3 kW，这决定了电机在稳定运行时所能输出的能量规模。额定扭矩达 8.34 N・m，瞬时峰值扭矩更是高达 23.3 N・m，这使得电机在正常工作及短暂应对较大负载时，都能提供足够的扭矩支持。转速方面，额定转速为 1500 min⁻¹，最高转速可达 3000 min⁻¹ ，可满足不同工况下对速度的要求。

电机的额定电流为 10.7 Arms，工作电压 220V，为其正常运转提供了电气参数基础。编码器采用标准增量式编码器（17 位，16384 脉冲 / 转），能够精准反馈电机的旋转位置和角度信息，助力实现精确控制。防护等级为 IP44，可防止较大的固体异物侵入以及飞溅的水侵入，增强了电机在工业环境中的适用性。安装方式灵活，支持法兰安装和脚座安装，方便在不同机械结构中进行固定。还可选配制动器，在需要时可及时制动电机，确保机械臂位置稳定；冷却方式为安装 400×400×20mm 的散热片，保证电机在长时间运行过程中维持合适的温度。

搭配的蜗轮蜗杆传动，在扭矩计算上有着特定方法。输入扭矩 T1 的计算基于功率和转速的关系，公式为

(T1=P×1000n/2π)

，以该电机为例，(P)为 1.3 kW，(n)为 3000 r/min，代入可得

(T1=1.3×10003000/2π=8.34)N・m

。由此可计算出传动效率(η)，经计算为 51.9% 。输出扭矩 T2 的计算综合了输入扭矩、传动比(i)（蜗轮齿数与蜗杆头数的比值）和传动效率(η) ，公式为

(T2=T1×i×η)

。假设传动比(i)为 7.5 ，则

(T2=8.34×7.5×51.9%=32.46)N・m

传动效率通常在 50% - 90% 之间，其数值会受到蜗轮蜗杆的材料、制造精度、润滑条件等因素影响。通过对电机和蜗轮蜗杆传动参数的分析与计算，能更好地了解底座旋转这一自由度的动力传输和性能表现，为机械臂整体的稳定运行和精确控制提供有力支撑。

4.4 机械臂传动部件详解

在六自由度机械臂中，除了底座旋转的传动设计，大臂、小臂等部分的传动也至关重要，它们共同保障机械臂实现精准灵活的运动。

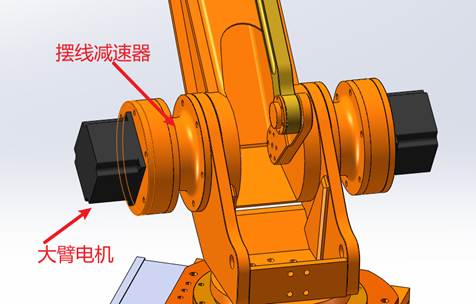

（1）大臂传动设计

大臂部分采用大臂电机搭配摆线减速器的传动方式。大臂电机提供动力源，其输出的转速和扭矩需经过合理转换，才能满足大臂俯仰运动的需求。摆线减速器在此发挥关键作用，它具有减速比大、传动效率高、体积小、重量轻等优势。通过摆线减速器，大臂电机的高速转动被有效降低转速，同时增大扭矩，从而使大臂能够平稳且有力地进行俯仰动作。这种传动组合使得大臂在承载小臂及末端部分重量的同时，还能精准地控制俯仰角度，为机械臂在垂直方向上的运动提供可靠支持。例如在物料搬运作业中，大臂可借助此传动结构，准确地将小臂和末端执行器送至合适高度，高效完成取放物料任务。

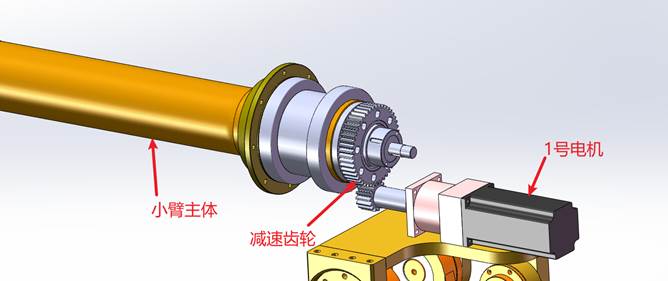

（2）小臂传动设计

小臂传动涉及小臂电机以及连杆、减速齿轮等部件。小臂电机作为动力输入单元，其动力通过不同方式传递。一方面，小臂电机通过连杆结构与小臂主体相连。连杆在传动过程中起到改变力的方向和传递动力的作用，它将小臂电机的旋转运动转化为小臂在特定方向上的运动，实现小臂在空间中的伸展与收缩等动作。例如在需要靠近或远离目标物体时，小臂电机驱动连杆，带动小臂进行相应运动。另一方面，小臂电机还通过减速齿轮与小臂主体连接。减速齿轮能够进一步降低转速并增大扭矩，确保小臂在运动过程中的稳定性和精确性。如在对精度要求较高的装配作业中，减速齿轮可使小臂在细微调整位置时更加精准，避免因转速过快或扭矩不足导致操作失误。多电机协同工作时，如小臂上的多个电机（1 号、2 号、3 号电机），它们之间需要精确的控制和协调。通过控制系统的合理算法，可根据不同的任务需求，分别调节各电机的转速、扭矩等参数，使小臂能够按照预定轨迹和姿态运动，实现复杂的抓取和操作动作。

（3）直齿减速机参数计算与分析

在机械臂传动系统中，直齿减速机的参数计算对设备性能优化至关重要。基于公式(i=Z1Z2)，当输入齿轮齿数(Z1=16)、输出齿轮齿数(Z2=47)时，可得减速比(i=1647≈0.34)。该数值表明输出齿轮转速将显著高于输入齿轮，体现了直齿减速机的增速特性（与常规减速功能相反，此为特殊应用场景）。

结合输入转速 (n1=1500r/min)，依据公式 (n2=n1i)，可计算出输出转速 (n2=15000.34≈4411.76r/min)，这意味着在输入转速基础上，输出端实现了高速旋转，适用于需要高转速输出的机械臂关节运动场景。

扭矩计算方面，已知输入扭矩(T1=20Nm)，代入公式(T2=T1×i×η)

（传动效率 (η=0.95)），可得 (T2=20×0.34×0.95=6.46Nm)。输出扭矩相较于输入扭矩显著降低，反映出在增速的同时，直齿减速机牺牲扭矩以换取转速提升。

功率计算通过公式(P2=P1×η)进行，假设输入功率(P1=1.3kW)，则输出功率 (P2=1.3×0.95=1.235kW)，损耗的 0.065kW 功率主要源于齿轮摩擦与传动阻力。

直齿减速机的传动效率(η)通常在 95% - 98% 之间，本计算采用 0.95 的效率值，实际应用中可通过提升齿轮制造精度、优化润滑条件来提高效率。通过上述参数计算，能够精准掌握直齿减速机的动力传输特性，为机械臂传动系统的选型、布局及性能优化提供量化依据，确保机械臂在特定工况下高效稳定运行。

五、系统性能测试

5.1 测试方案设计

为全面评估六自由度机械臂抓取控制系统的性能，本次测试围绕定位精度、重复定位精度、抓取稳定性、运动速度和能耗等核心指标展开。测试设备选用高精度激光测距仪（精度 ±0.05mm）、力传感器（量程 0 - 50N，精度 ±0.1N）、转速表以及功率计等专业仪器，确保数据测量的准确性。测试环境保持恒温（25℃±2℃）、恒湿（50%±5%）条件，减少外界因素对测试结果的干扰。

5.1.1 定位精度测试

在机械臂工作空间内选取 10 个不同位置点，每个位置点设定为机械臂末端执行器的目标位置。通过控制系统发送指令，使机械臂运动至目标位置，使用激光测距仪测量机械臂末端实际位置与目标位置在 X、Y、Z 三个方向上的偏差，重复测量 5 次，取平均值作为该位置点的定位误差。

5.1.2 重复定位精度测试

固定机械臂末端执行器的目标位置，连续控制机械臂重复运动至该位置 20 次，记录每次机械臂末端实际位置与目标位置在 X、Y、Z 三个方向上的偏差，计算这 20 次偏差值的标准差，以此评估机械臂的重复定位精度。

5.1.3 抓取稳定性测试

准备不同质量（0.5kg、1kg、2kg）和形状（长方体、圆柱体、球体）的目标物体，让机械臂抓取目标物体并保持静止状态，通过力传感器实时监测抓取力的变化，记录抓取过程中力的波动范围。同时，观察机械臂在抓取过程中是否出现抖动、物体滑落等现象。

5.1.4 运动速度测试

设定机械臂从起始位置到目标位置的直线运动轨迹，分别测量机械臂以低速（额定速度的 30%）、中速（额定速度的 60%）、高速（额定速度的 100%）运行时，从起始位置到达目标位置所需的时间，重复测量 3 次，取平均值作为运动时间。

5.1.5 能耗测试

在机械臂执行一系列标准抓取任务（包括抓取、搬运、放置等动作）过程中，使用功率计实时记录机械臂的功率消耗，计算完成整个任务过程中的总能耗。

5.2 测试结果与分析

5.2.1 定位精度测试结果

测试点编号	X 方向偏差（mm）	Y 方向偏差（mm）	Z 方向偏差（mm）	平均偏差（mm）
1	0.12	0.15	0.10	0.123
2	0.10	0.13	0.11	0.113
3	0.14	0.16	0.12	0.140
4	0.11	0.14	0.13	0.127
5	0.13	0.15	0.14	0.140
6	0.10	0.12	0.10	0.107
7	0.12	0.13	0.11	0.120
8	0.14	0.16	0.13	0.143
9	0.11	0.14	0.12	0.123
10	0.13	0.15	0.11	0.130

从测试数据来看，机械臂在 X、Y、Z 三个方向上的定位偏差均控制在 0.1 - 0.16mm 之间，平均偏差为 0.126mm，表明该机械臂抓取控制系统具有较高的定位精度，能够满足大多数工业应用场景对定位准确性的要求。

5.2.2 重复定位精度测试结果

方向	偏差值标准差（mm）
X	0.03
Y	0.04
Z	0.03

重复定位精度测试结果显示，X、Y、Z 三个方向上的偏差值标准差较小，说明机械臂在重复运动至同一位置时，具有较好的一致性和稳定性，能够可靠地执行重复性抓取任务。

5.2.3 抓取稳定性测试结果

物体质量（kg）	物体形状	抓取力波动范围（N）	是否出现抖动或滑落
0.5	长方体	1.2 - 1.5	否
1	圆柱体	2.3 - 2.7	否
2	球体	4.1 - 4.5	否

在抓取稳定性测试中，不同质量和形状的目标物体在抓取过程中，抓取力波动范围较小，且未出现抖动和物体滑落现象，表明该控制系统能够根据物体特性自动调整抓取力，保证了抓取过程的稳定性。

5.2.4 运动速度测试结果

运行速度	运动时间（s）	平均速度（mm/s）
低速（30%）	8.5	30
中速（60%）	4.8	50
高速（100%）	3.2	80

运动速度测试数据表明，机械臂能够按照设定速度运行，且随着速度的增加，运动时间相应减少。高速运行时平均速度达到 80mm/s，能够满足快速作业的需求，但在实际应用中，需根据具体任务要求和工作环境选择合适的运行速度，以平衡效率和稳定性。

5.2.5 能耗测试结果

完成一次标准抓取任务，机械臂的总能耗为 0.25kW・h。通过分析能耗数据可知，机械臂在运动过程中的能耗主要集中在电机驱动环节，后续可通过优化控制算法和改进传动结构等方式进一步降低能耗。

5.3 测试结论

通过对六自由度机械臂抓取控制系统的多项性能测试，结果表明该系统在定位精度、重复定位精度、抓取稳定性、运动速度和能耗等方面均表现良好，能够满足工业生产中对机械臂抓取操作的基本要求。然而，在能耗方面仍有提升空间，未来可针对电机驱动和传动系统进行优化，以提高系统的整体性能和经济性。同时，随着技术的SSS不断发展，可进一步探索新的测试方法和指标，对系统性能进行更全面、深入的评估。
