eNSP中使用三层交换机实现VLAN间路由的完整实验，包含拓扑搭建、VLAN划分、VLANIF接口配置及连通性测试。

一、实验概述

通过配置三层交换机的VLANIF接口，实现不同VLAN间的通信，掌握三层交换机的基本路由功能。

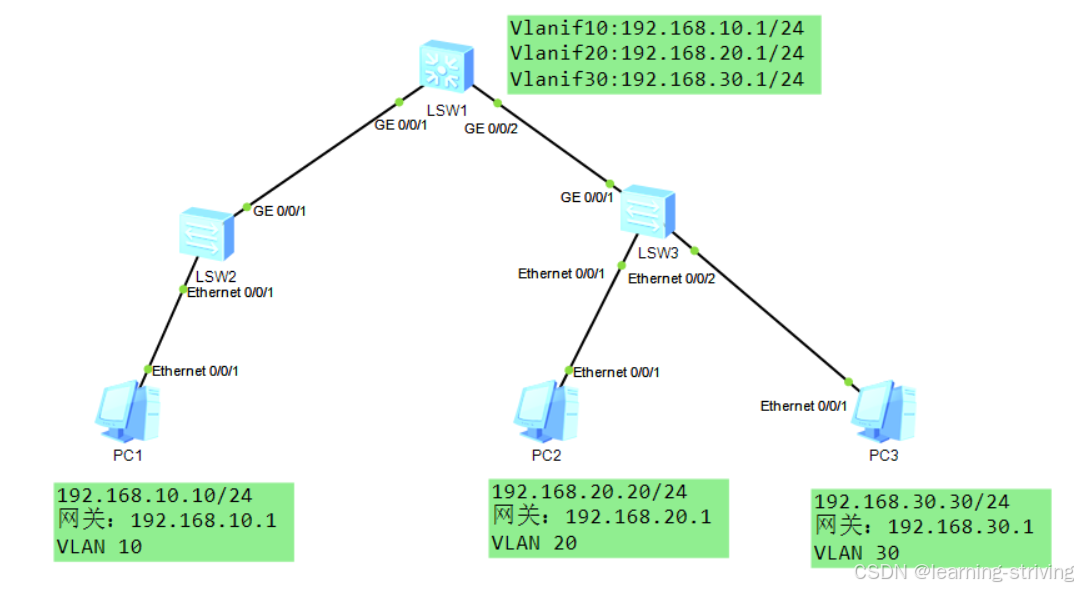

实验拓扑

PC1 (VLAN 10) → LSW2 (接入层) → LSW1 (核心层) → LSW3 (接入层) → PC2 (VLAN 20)
                                                 ↓
                                                PC3 (VLAN 30)

IP地址规划表

设备	VLAN	IP地址/掩码	网关	连接端口
PC1	VLAN 10	192.168.10.10/24	192.168.10.1	LSW2-E0/0/1
PC2	VLAN 20	192.168.20.20/24	192.168.20.1	LSW3-E0/0/1
PC3	VLAN 30	192.168.30.30/24	192.168.30.1	LSW3-E0/0/2
LSW1-Vlanif10	VLAN 10	192.168.10.1/24	-	-
LSW1-Vlanif20	VLAN 20	192.168.20.1/24	-	-
LSW1-Vlanif30	VLAN 30	192.168.30.1/24	-	-

二、实验步骤

第一步：搭建拓扑与基础配置

1. 添加设备：在eNSP中添加一台S5700（作为核心三层交换机LSW1）、两台S3700（作为接入层交换机LSW2和LSW3）以及三台PC。

2. 连接设备：使用网线按拓扑图连接设备，注意交换机之间使用千兆以太网口相连。

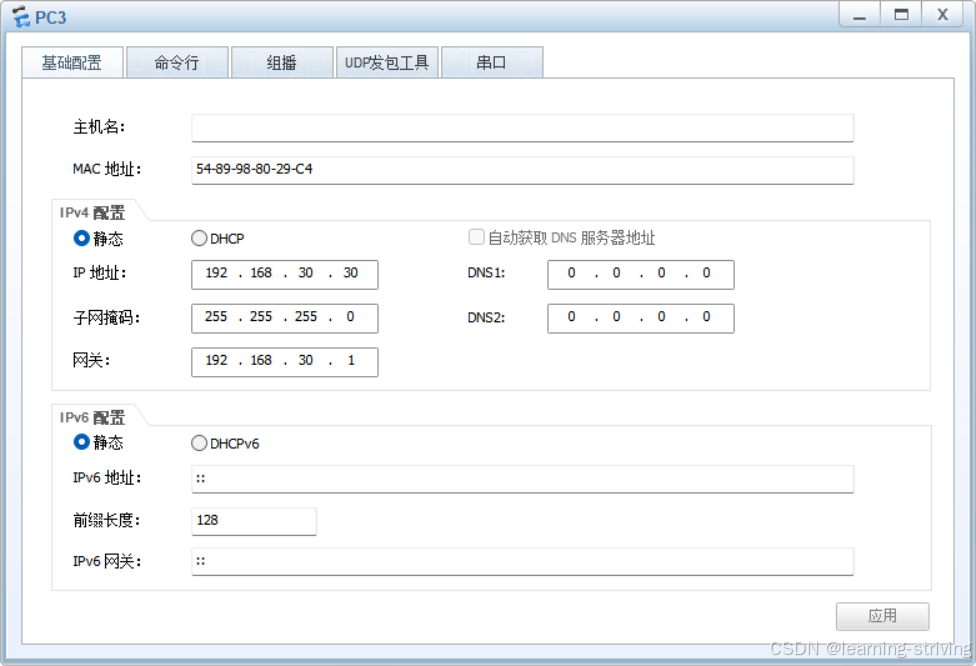

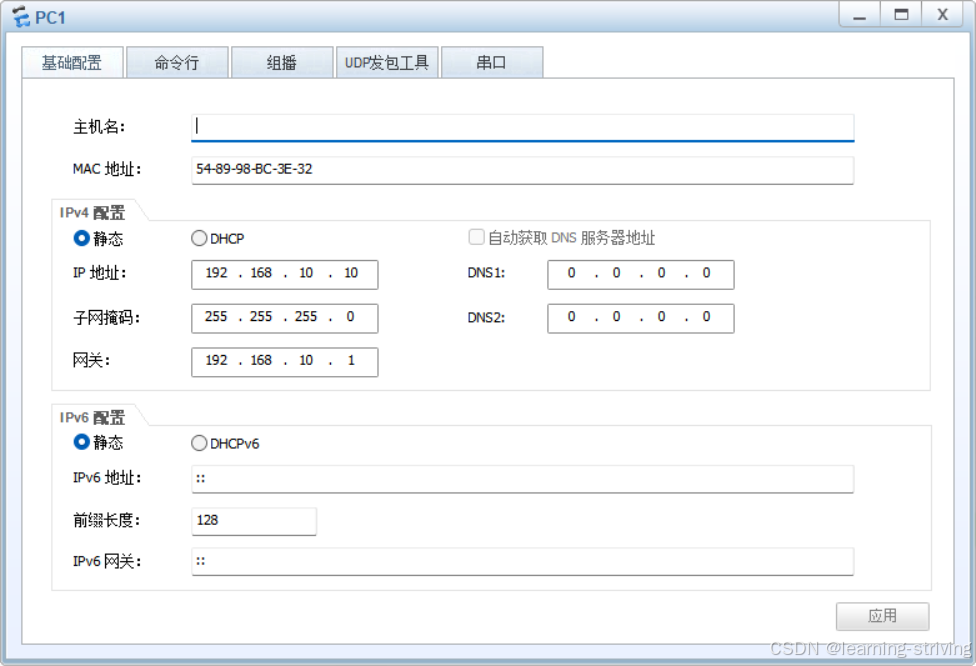

3. 配置PC IP地址：按照上表为三台PC配置IP地址、子网掩码和网关。

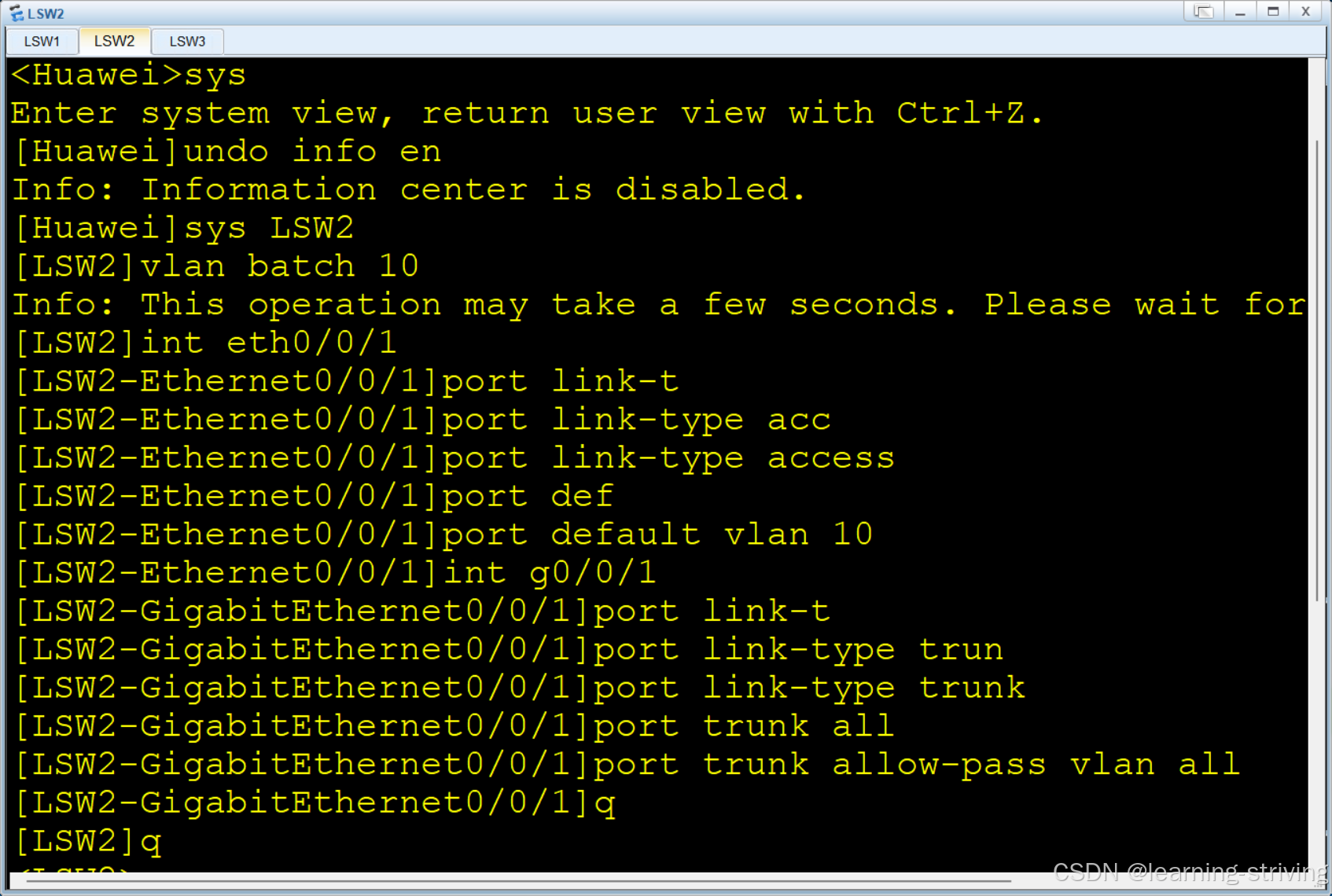

第二步：配置接入层交换机LSW2（连接PC1）

<Huawei> system-view
[Huawei] sysname LSW2
[LSW2] vlan batch 10  # 创建VLAN 10

# 配置连接PC1的接口为Access类型并加入VLAN 10
[LSW2] interface Ethernet 0/0/1
[LSW2-Ethernet0/0/1] port link-type access  # 设置端口模式为access
[LSW2-Ethernet0/0/1] port default vlan 10   # 将端口划入VLAN 10
[LSW2-Ethernet0/0/1] quit

# 配置连接核心交换机LSW1的接口为Trunk类型，允许所有VLAN通过
[LSW2] interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1] port link-type trunk   # 设置端口模式为trunk
[LSW2-GigabitEthernet0/0/1] port trunk allow-pass vlan all  # 允许所有VLAN通过
[LSW2-GigabitEthernet0/0/1] quit
[LSW2] save  # 保存配置

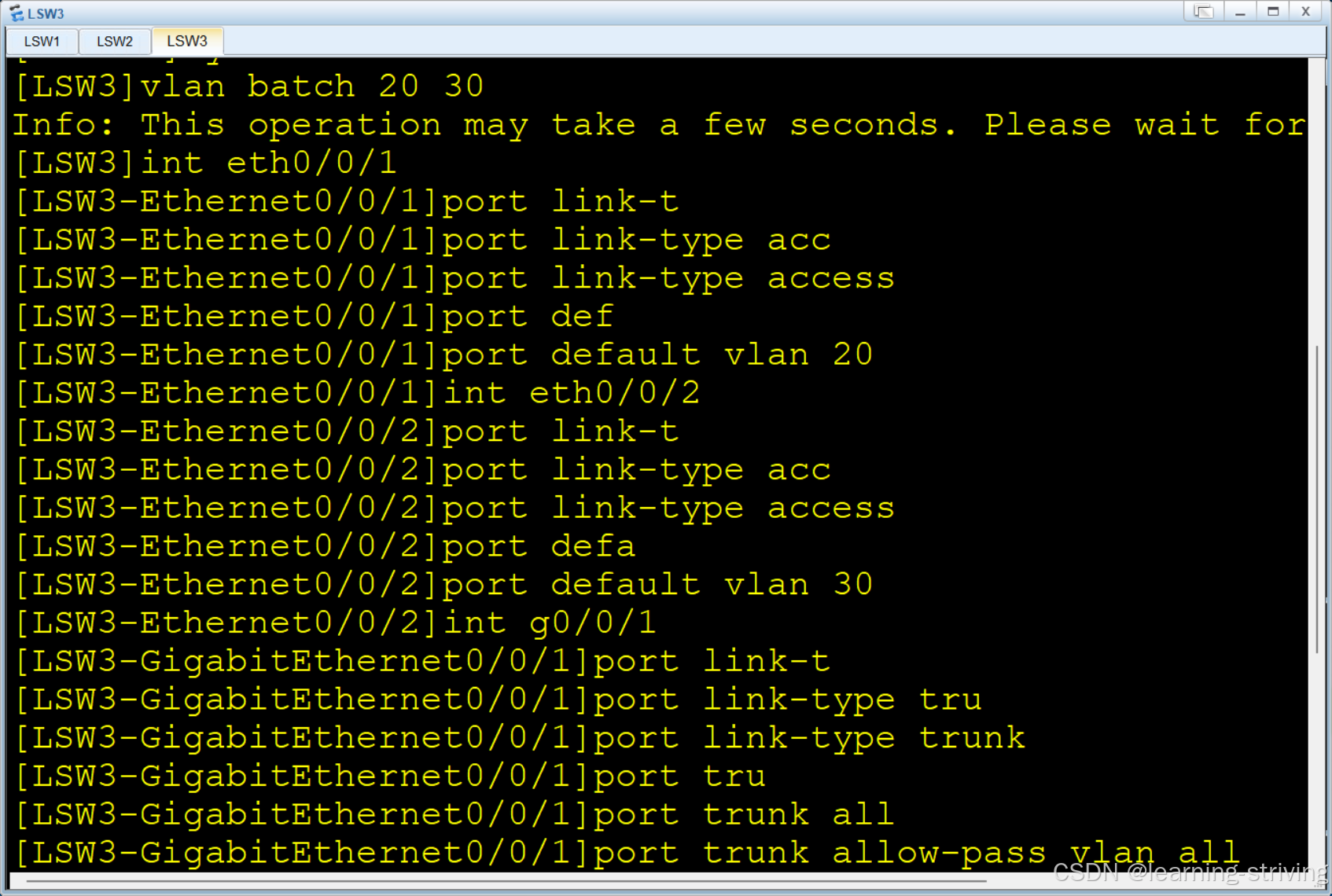

第三步：配置接入层交换机LSW3（连接PC2和PC3）

<Huawei> system-view
[Huawei] sysname LSW3
[LSW3] vlan batch 20 30  # 批量创建VLAN 20和30

# 配置连接PC2的接口（属于VLAN 20）
[LSW3] interface Ethernet 0/0/1
[LSW3-Ethernet0/0/1] port link-type access
[LSW3-Ethernet0/0/1] port default vlan 20
[LSW3-Ethernet0/0/1] quit

# 配置连接PC3的接口（属于VLAN 30）
[LSW3] interface Ethernet 0/0/2
[LSW3-Ethernet0/0/2] port link-type access
[LSW3-Ethernet0/0/2] port default vlan 30
[LSW3-Ethernet0/0/2] quit

# 配置上联核心交换机的Trunk接口
[LSW3] interface GigabitEthernet 0/0/1
[LSW3-GigabitEthernet0/0/1] port link-type trunk
[LSW3-GigabitEthernet0/0/1] port trunk allow-pass vlan all
[LSW3-GigabitEthernet0/0/1] quit
[LSW3] save

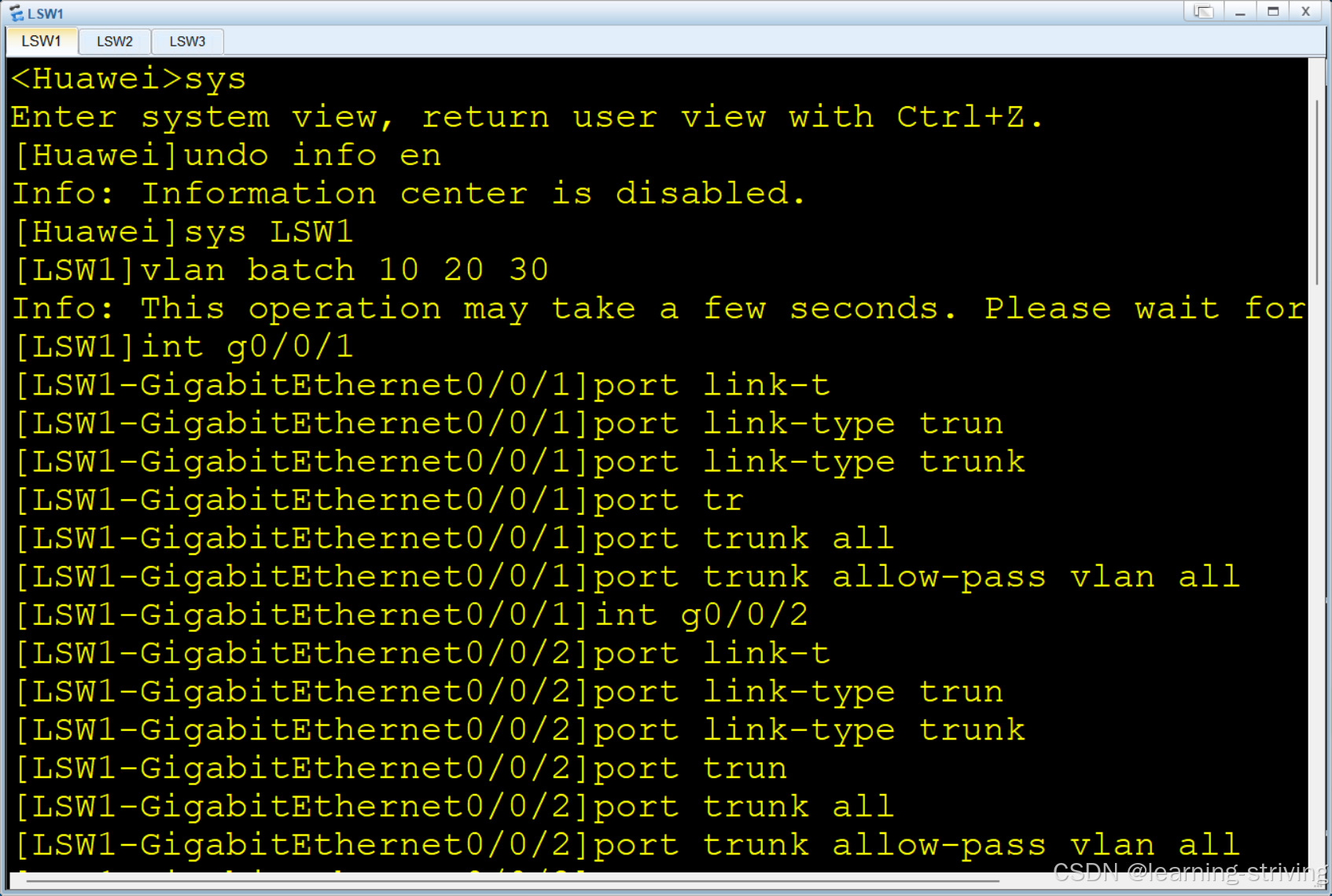

第四步：配置核心三层交换机LSW1（关键步骤）

核心层交换机需要创建VLAN、配置Trunk接口，并最终通过VLANIF接口实现VLAN间路由。

<Huawei> system-view
[Huawei] sysname LSW1

# 1. 创建所有VLAN
[LSW1] vlan batch 10 20 30  # 批量创建VLAN

# 2. 配置与LSW2连接的Trunk接口
[LSW1] interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1] port link-type trunk
[LSW1-GigabitEthernet0/0/1] port trunk allow-pass vlan all
[LSW1-GigabitEthernet0/0/1] quit

# 3. 配置与LSW3连接的Trunk接口
[LSW1] interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2] port link-type trunk
[LSW1-GigabitEthernet0/0/2] port trunk allow-pass vlan all
[LSW1-GigabitEthernet0/0/2] quit

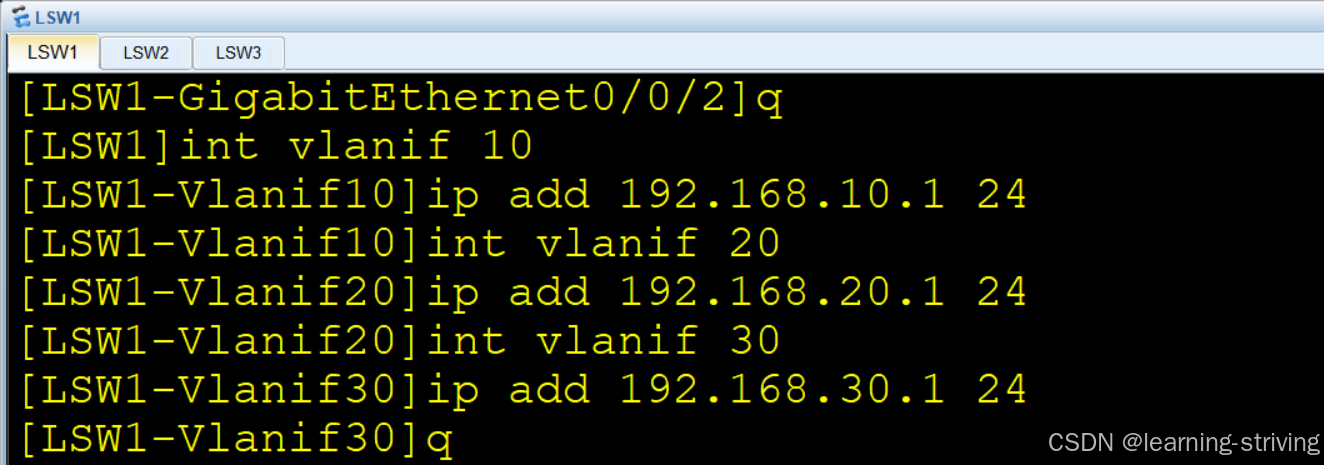

配置VLANIF接口（核心配置）：VLANIF接口是三层逻辑接口，为每个VLAN提供网关功能，是实现VLAN间路由的关键。

# 配置VLANIF 10接口，作为VLAN 10的网关
[LSW1] interface Vlanif 10
[LSW1-Vlanif10] ip address 192.168.10.1 24  # 配置网关IP地址
[LSW1-Vlanif10] quit

# 配置VLANIF 20接口，作为VLAN 20的网关
[LSW1] interface Vlanif 20
[LSW1-Vlanif20] ip address 192.168.20.1 24
[LSW1-Vlanif20] quit

# 配置VLANIF 30接口，作为VLAN 30的网关
[LSW1] interface Vlanif 30
[LSW1-Vlanif30] ip address 192.168.30.1 24
[LSW1-Vlanif30] quit

三、实验验证

1. 查看VLANIF接口状态

<LSW1> display ip interface brief Vlanif 10
<LSW1> display ip interface brief Vlanif 20
<LSW1> display ip interface brief Vlanif 30

确认接口状态均为"UP"。

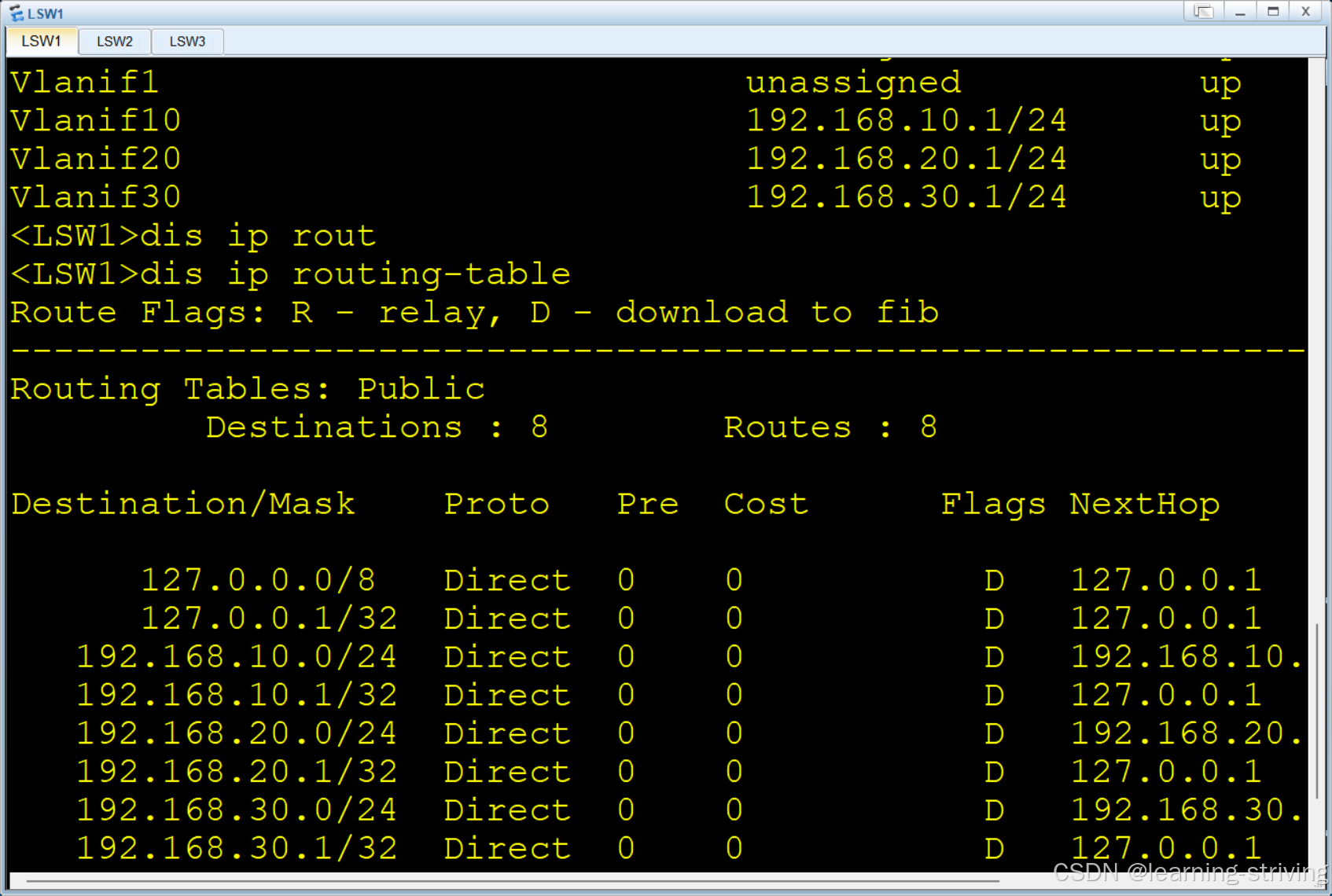

2. 查看路由表

<LSW1> display ip routing-table

正常应能看到直连路由信息，包括192.168.10.0/24、192.168.20.0/24和192.168.30.0/24网段。

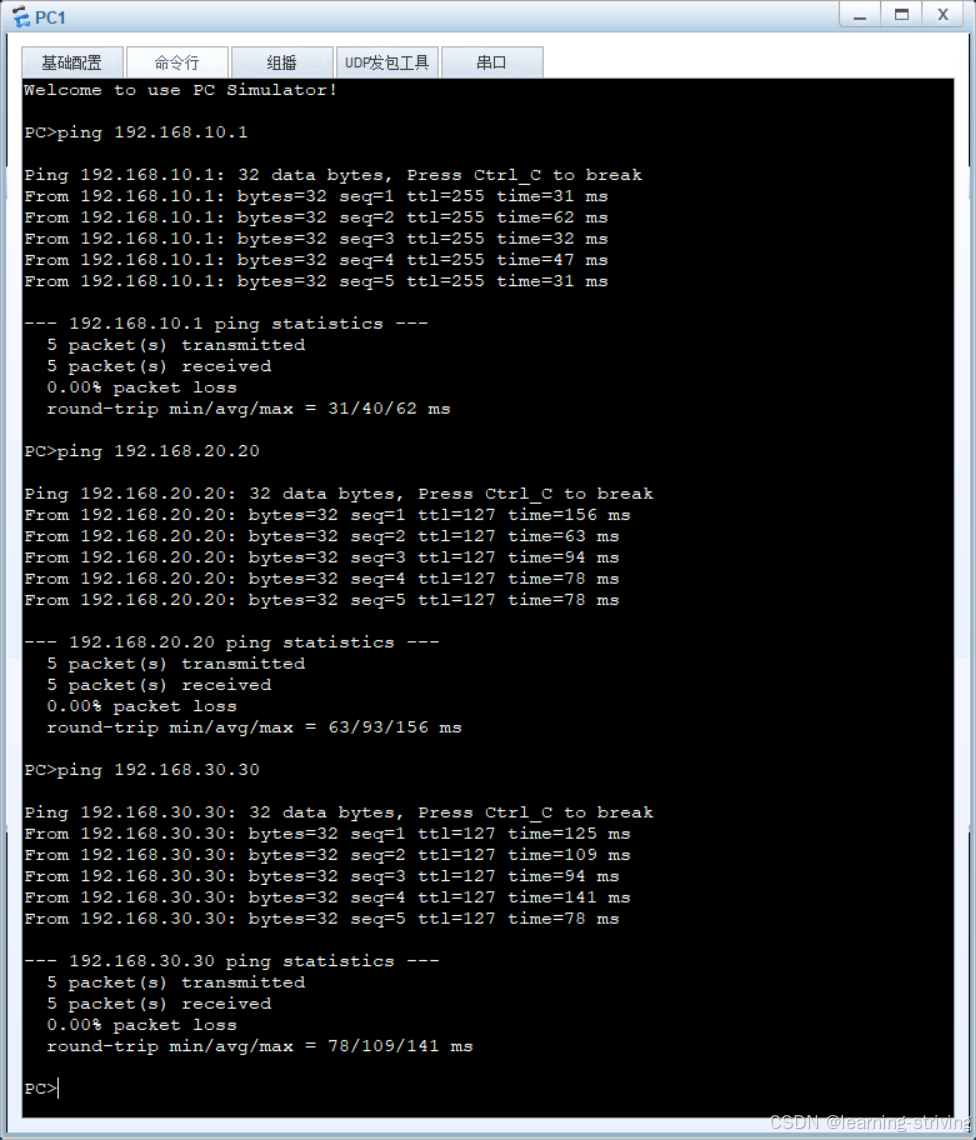

3. 测试连通性

在PC1上执行以下测试：

PC> ping 192.168.10.1      # Ping网关，应通
PC> ping 192.168.20.20    # Ping VLAN 20的PC2，应通
PC> ping 192.168.30.30    # Ping VLAN 30的PC3，应通

成功结果会显示"Reply from ..."，表明VLAN间路由配置成功。

四、进阶配置：三层交换机与路由器互通

若需要三层交换机与路由器通信，可以配置一个独立的VLAN（例如VLAN 100）并创建对应的VLANIF接口与路由器互联。

# 在三层交换机上
[LSW1] vlan batch 100
[LSW1] interface Vlanif 100
[LSW1-Vlanif100] ip address 10.0.0.1 30  # 使用30位掩码的点对点地址
[LSW1-Vlanif100] quit

# 将连接路由器的物理端口设置为Access并加入VLAN 100
[LSW1] interface GigabitEthernet 0/0/24
[LSW1-GigabitEthernet0/0/24] port link-type access
[LSW1-GigabitEthernet0/0/24] port default vlan 100
[LSW1-GigabitEthernet0/0/24] quit

# 配置默认路由指向路由器
[LSW1] ip route-static 0.0.0.0 0 10.0.0.2  # 下一跳为路由器接口IP

五、常见问题排查

1. PC无法Ping通网关

   • 检查PC的IP地址和网关配置是否正确。

   • 检查接入层交换机的Access端口VLAN划分是否准确。

   • 使用display vlan命令确认VLAN已创建且端口已正确加入。

2. VLAN间无法通信

   • 检查三层交换机的Trunk端口是否允许所有必要VLAN通过。

   • 确认VLANIF接口的IP地址配置正确且状态为UP。

   • 使用display ip routing-table检查路由表是否存在直连路由。

3. 配置未生效

   • 确保每步配置后都已执行save命令保存配置。

五、实验总结

本实验演示了如何在eNSP中通过三层交换机的VLANIF接口实现VLAN间路由。关键在于：

• VLANIF接口：作为每个VLAN的虚拟三层接口，是VLAN的网关。

• Trunk链路：交换机之间需要配置Trunk链路以传输多个VLAN的流量。

• 路由功能：确保在三层交换机上启用了IP路由功能。

与单臂路由技术相比，三层交换机实现VLAN间路由性能更高，是大中型网络的优选方案。掌握了本实验的基础配置后，可以进一步学习三层交换机与路由器之间运行OSPF等动态路由协议。
